Novos QB50 ejetados da ISS
Por PY4ZBZ em 16-05-2017 rev. 14-06-2017

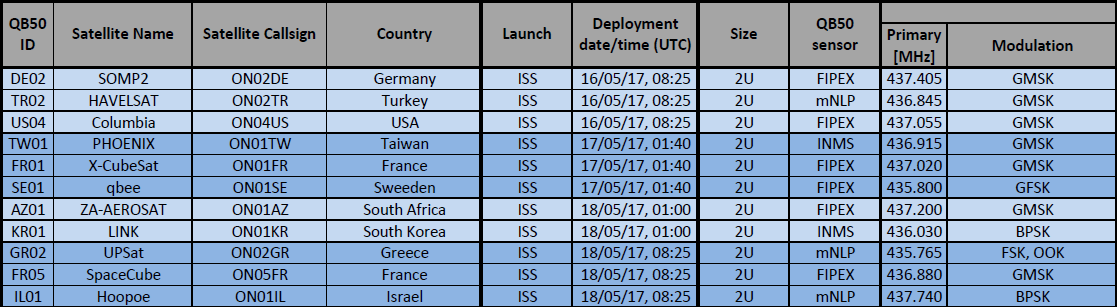

Em 16-05-2017, e de acordo com o cronograma simplificado seguinte, foram ejetados da ISS 3 novos QB50 : SOMP2, HAVELSAT e Columbia.
No mesmo dia e na primeira passagem sobre o Brasil, 3 orbitas após a liberação da ISS, copiamos 2 deles:

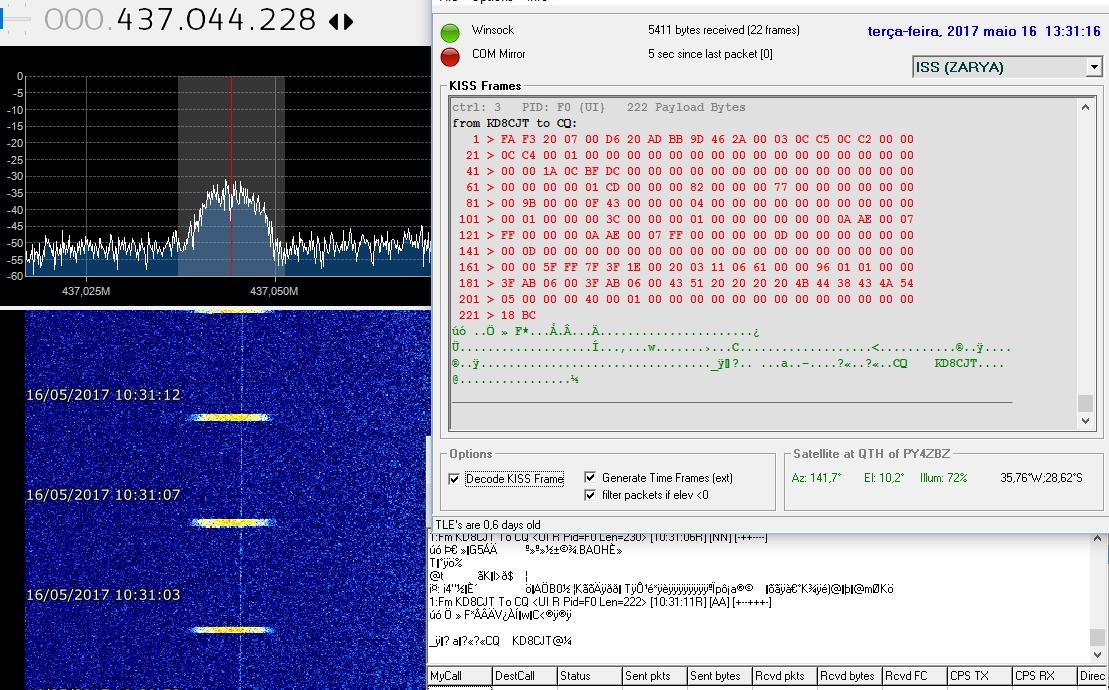

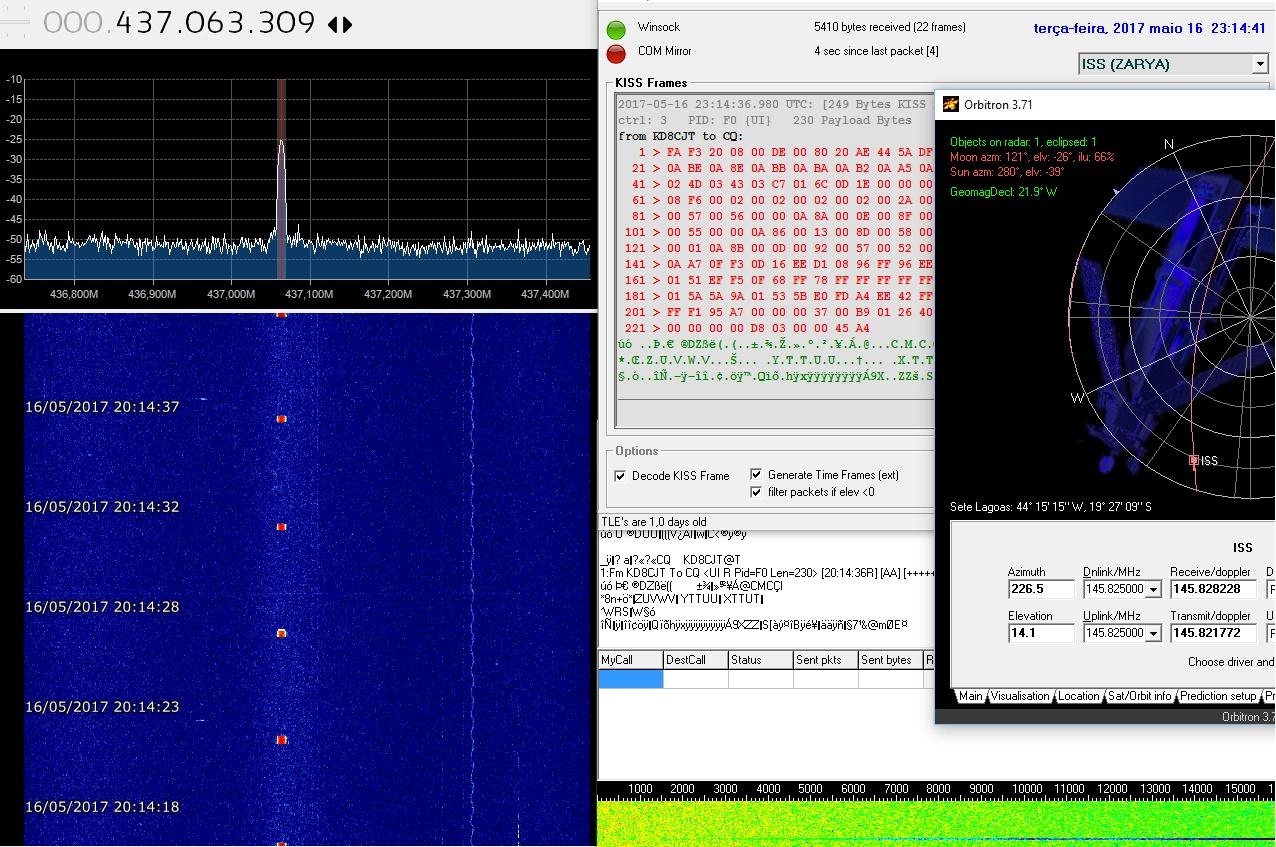

Demodulamos o sinal a 9k6 GMSK do Columbia ON04US como mostra a figura seguinte (usando TLEs da ISS):
Outra passagem do dia 16-05-2017:
Em 17-05-2017 foram ejetados mais 3 satélites da ISS : o TW01, FR01 e SE01 (de acordo com o cronograma)

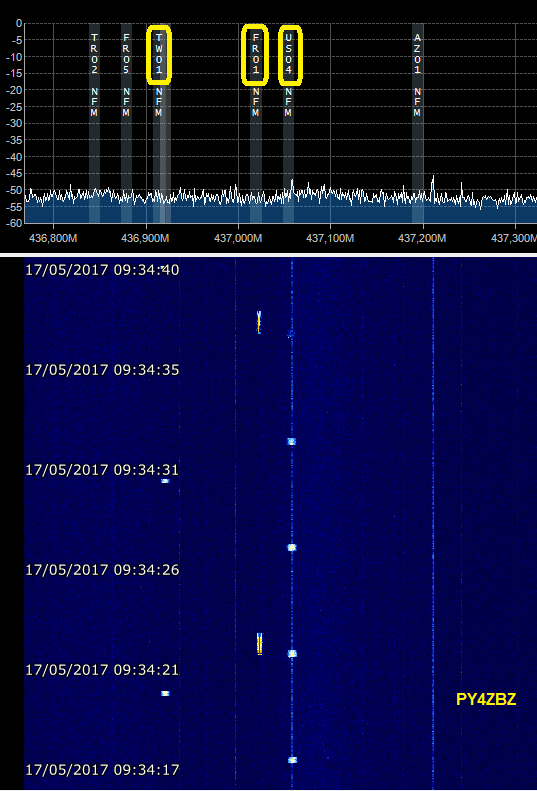

Copiamos dois deles, além do ejetado no dia anterior:
Telemetria a 9k6 do PHOENIX ON01TW (TW01):

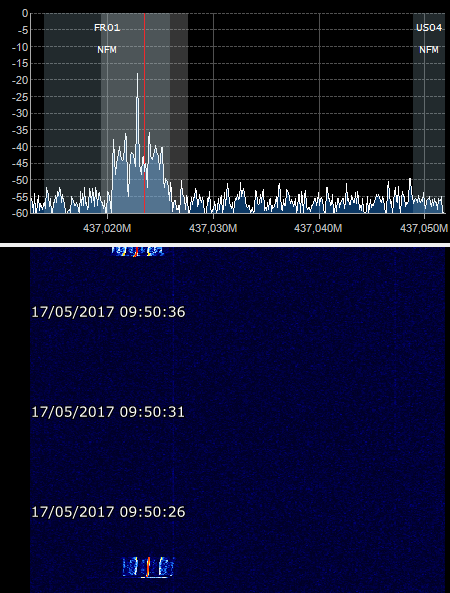

Espectro do sinal a 1k2 AFSK do X-Cubesat ON01FR (FR01). Click para ouvir o audio:

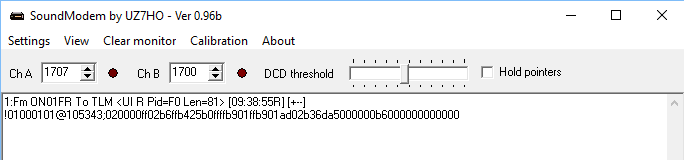

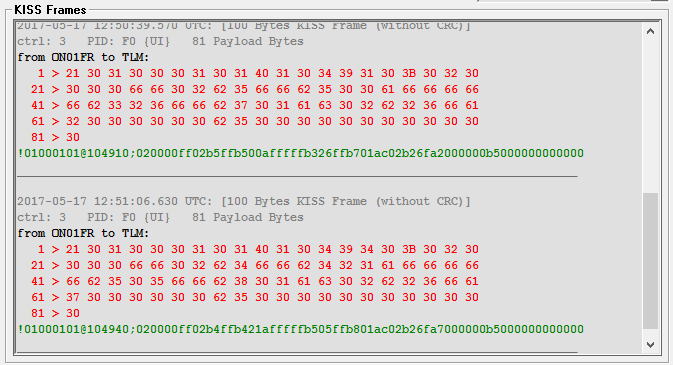

Dados de telemetria do FR01:
Informações do X-Cubesat (FR01) e SpaceCube (FR05) aqui e aqui.
O X-Cubesat (FR01) também tem um repetidor FM, com as seguintes características:
ON01FR : dowlink 437.020 MHz, uplink 145.860 MHz, CTCSS 210.7Hz
O SpaceCube (FR05) também tem um repetidor FM, com as seguintes características:
ON05FR : dowlink 437.880 MHz, uplink 145.860 MHz, CTCSS 210.7Hz
Como os dois tem a mesma QRG up, não serão ligados ao mesmo tempo.
Copiamos também o qbee ON01SE (SE01), além dos outros 4 novos satélites descritos acima:

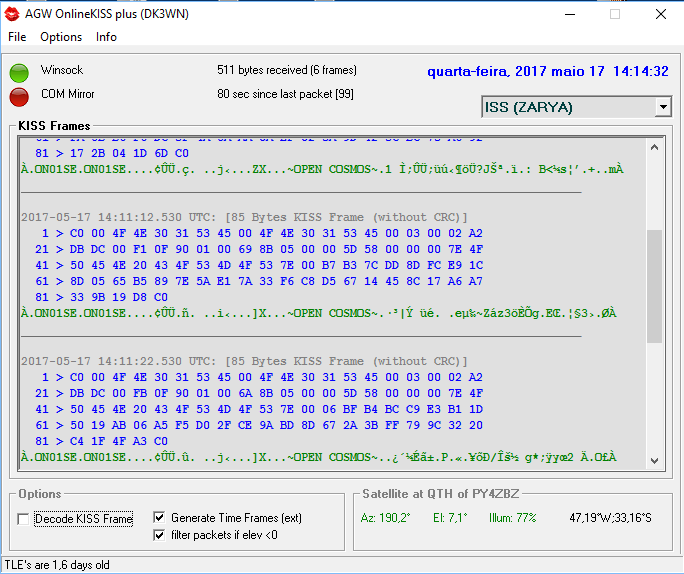

Telemetria a 9k6 do qbee:
O HAVELSAT ON02TR (TR02) foi copiado em CW:
Sinal CW do TR02 ON02TR:

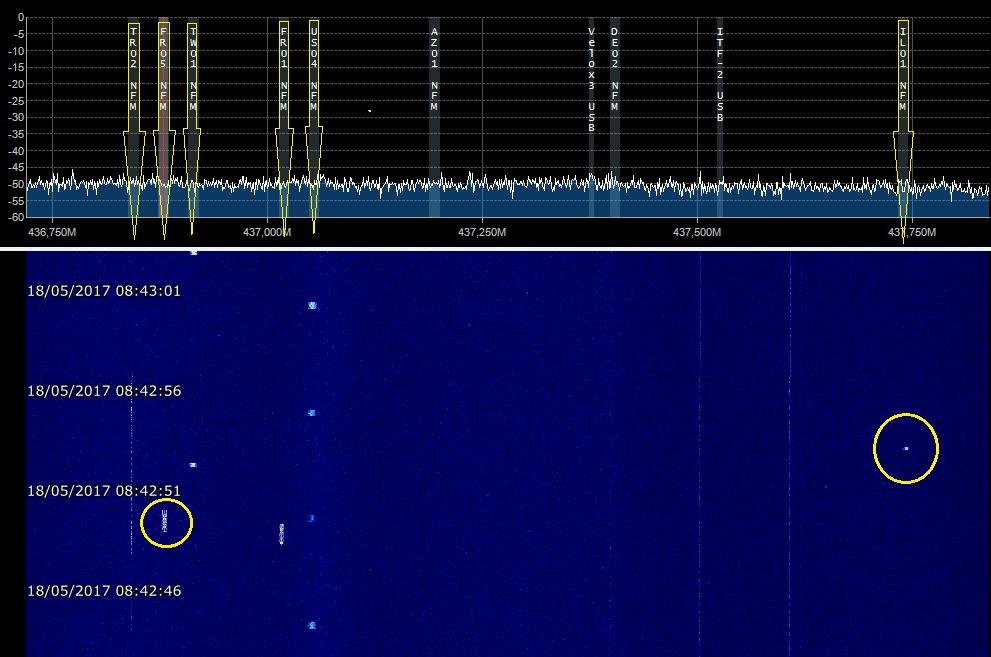

Em 18-05-2017 foram ejetados da ISS mais 5 QB50: AZ01, KR01, GR02, FR05, IL01.
Copiamos dois deles: o IL01 e o FR05:

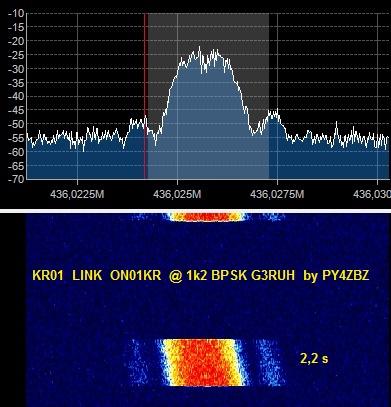

Sinal do LINK KR01 da Coréia do sul. Click para ouvir o audio:
O sinal do KR01 sendo demodulado pelo novo SM de UZ7HO:

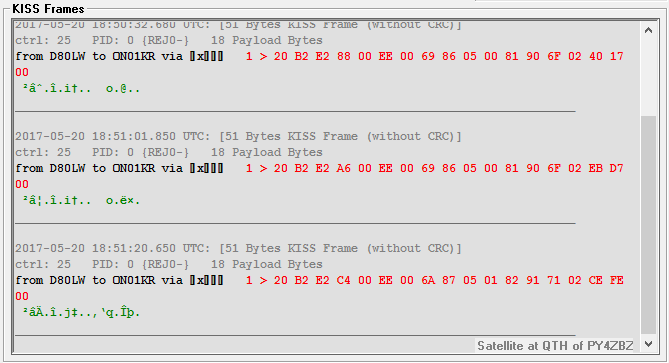

Dados do KR01 demodulados:
Em 20-05-2017 conseguimos demodular o rápido sinal BPSK a 9k6 do IL01 Hoopoe de Israel.

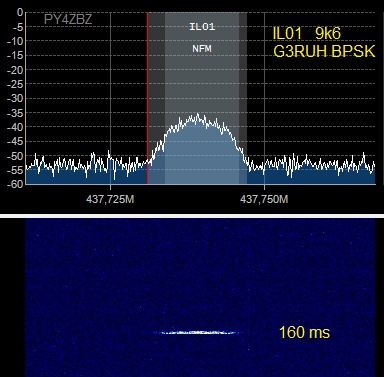

Espectro do sinal do IL01:

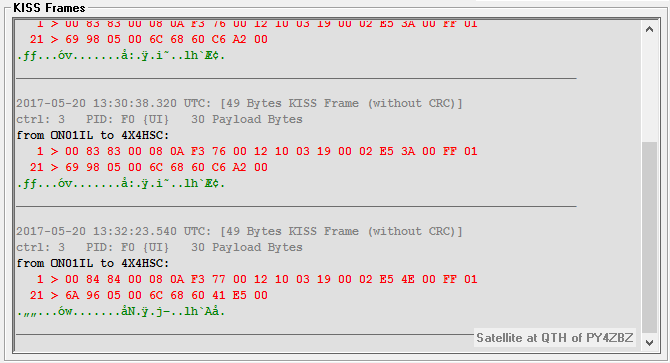

Dados demodulados do IL01:

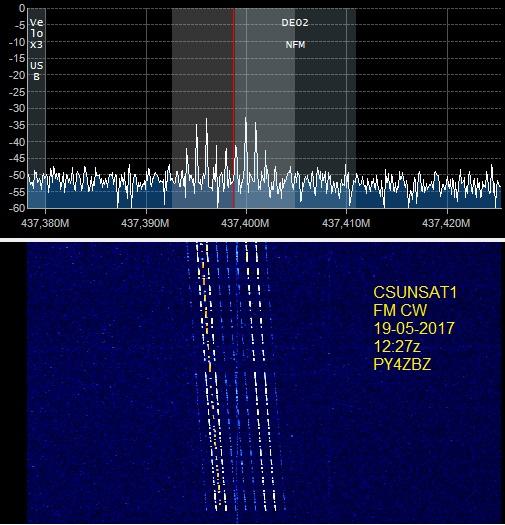

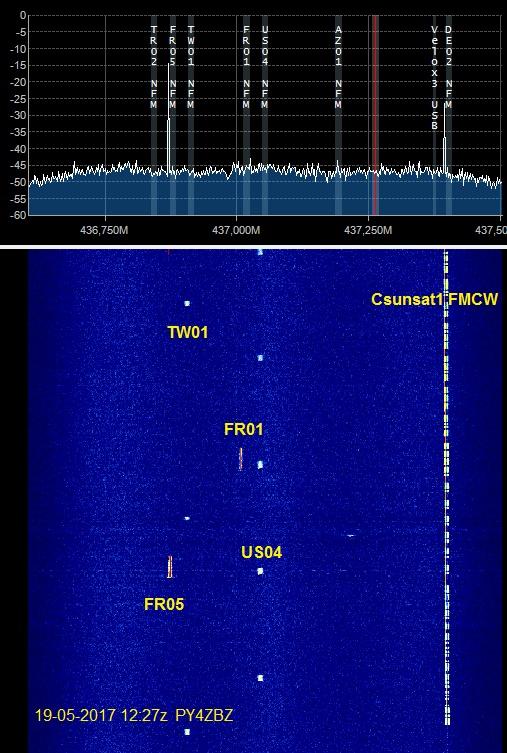

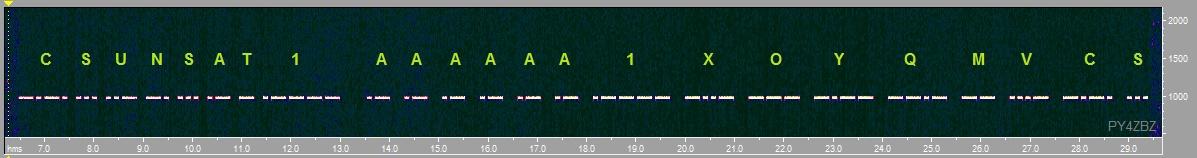

Também copiamos o CSUNSat1 que foi também ejetado da ISS em 18-05-2017:
O UPSat GR02 (ON02GR) , da Grecia, transmite alternadamente em CW (OOK) e dados a 9,6 kbps.
Sinal CW do GR02. Click para ouvir o audio:
Dados a 9k6 do GR02:

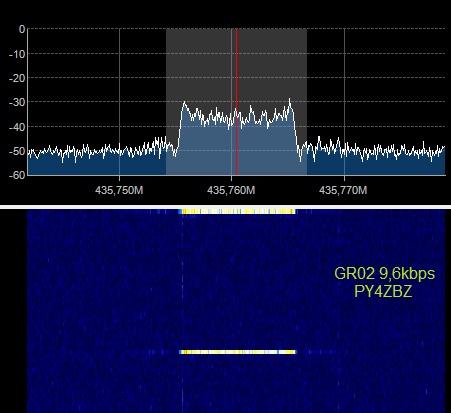

Espectro do GR02:

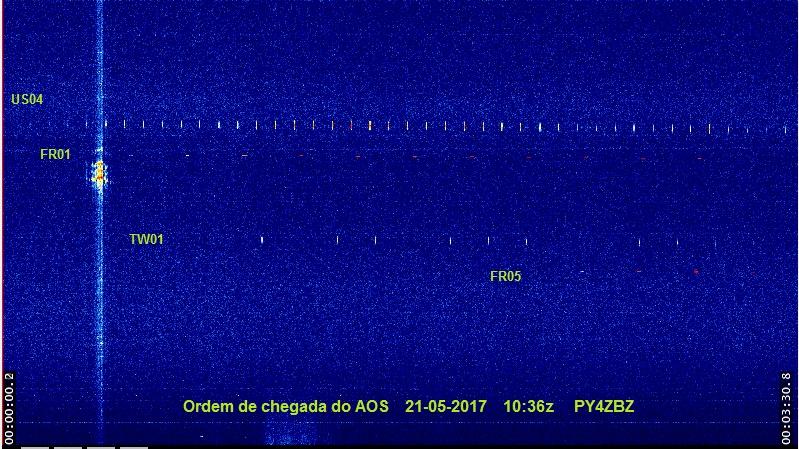

Ordem de chegada do AOS em 21-05-2017:
Novos QB50 ejetados da ISS em 25-05-2017

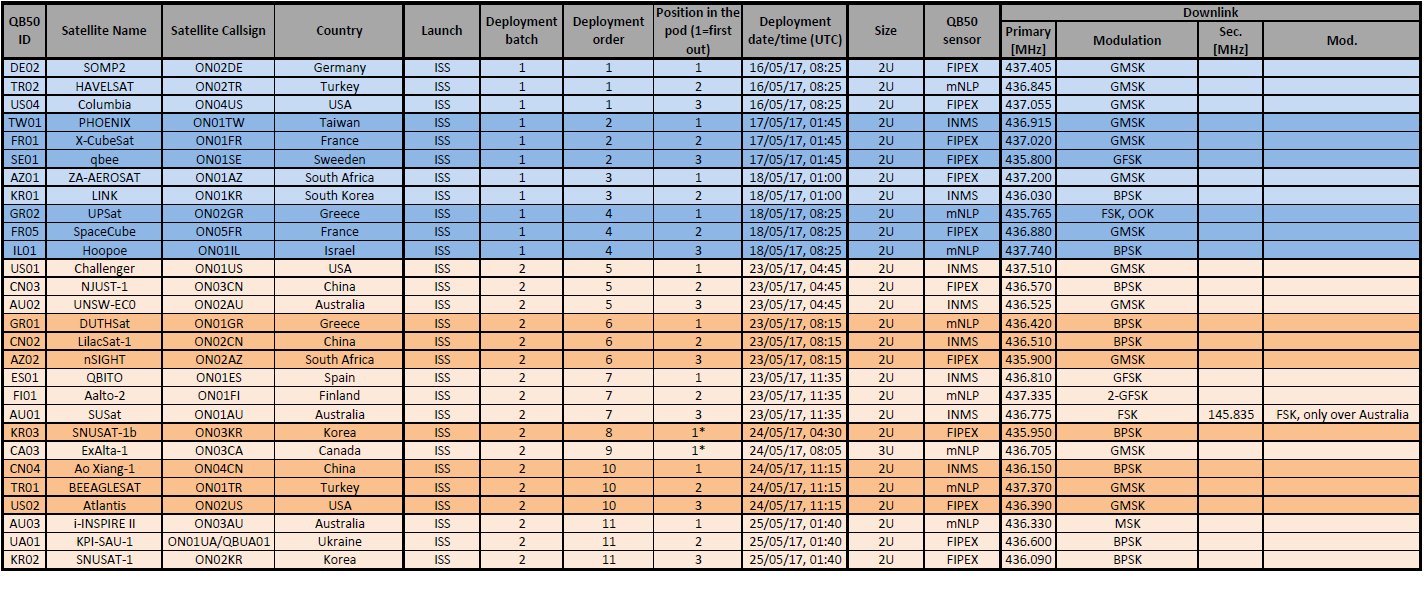

Após um atraso de dois dias no cronograma previsto para 23 a 25 de maio, foram lançados mais alguns QB50.

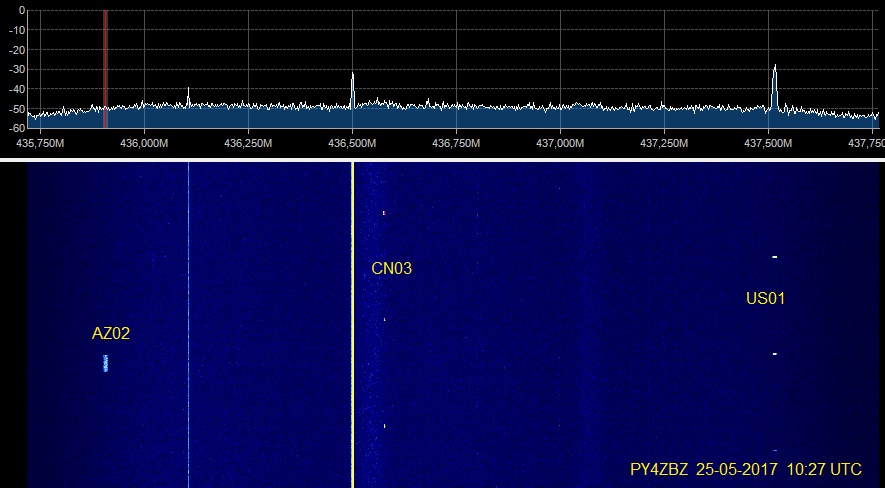

Ás 10:27 UTC de 25-05-2017 copiei os seguintes:
US01 Challenger, CN03 NJUST-1 e AZ02 nSIGHT
Dados a 9k6 do AZ02 nSIGHT:
Dados a 1k2 BPSK G3RUH do CN03 NJUST-1 :
Dados a 9k6 do US01 Challenger:
Apos o segundo lançamento do dia 25-05, copiamos os CN02, CN03, FI01, UA01, GR01, CA03, US02, CN04 e TR01.

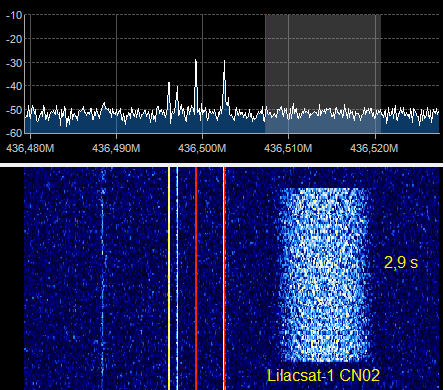

Sinal do CN02 Lilacsat-1 em 25-05-2017. Mais detalhes sobre o LilacSat-1 aqui:

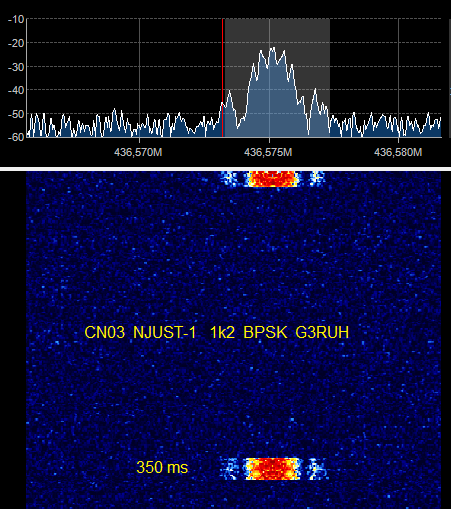

Espectro do CN03 NJUST-1 da China (áudio aqui):

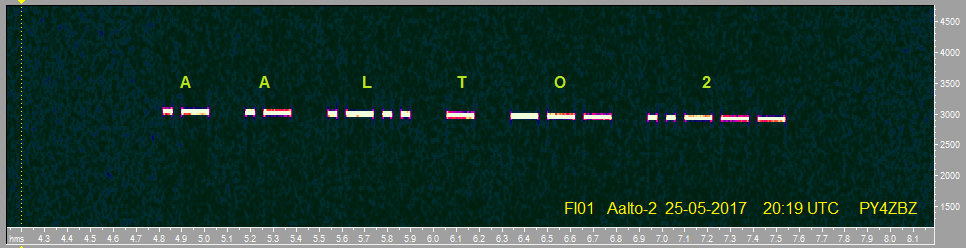

Sinal CW do FI01 Aalto-1 da Finlândia (click para ouvir):

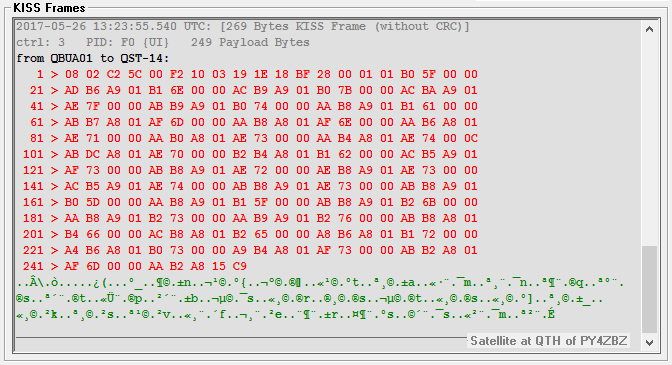

Dados recebidos do UA01 KPI-SAU-1 a 9k6:
Dados recebidos do GR01 DUTHSat a 1k2 BPSK:
Espectro do sinal do CA03 ExAlta-1 a 4k8 GMSK (áudio aqui):
Dados recebidos do CA03 (ON03CA) ExAlta-1:

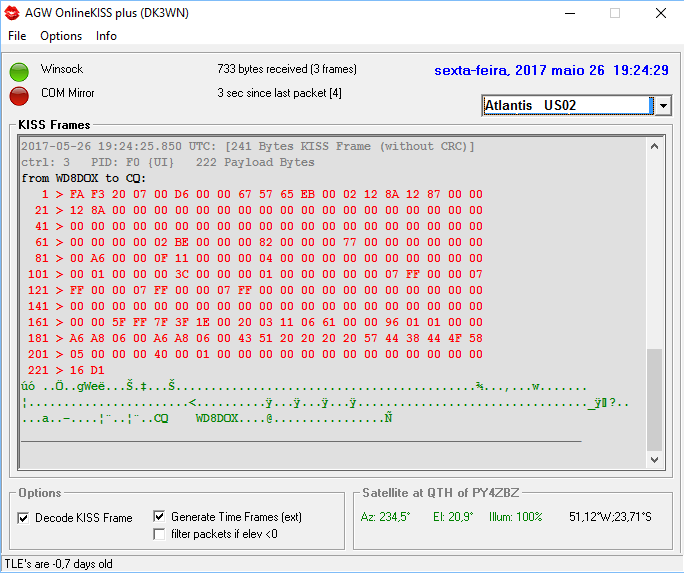

Dados recebidos do US02 Atlantis a 9k6:

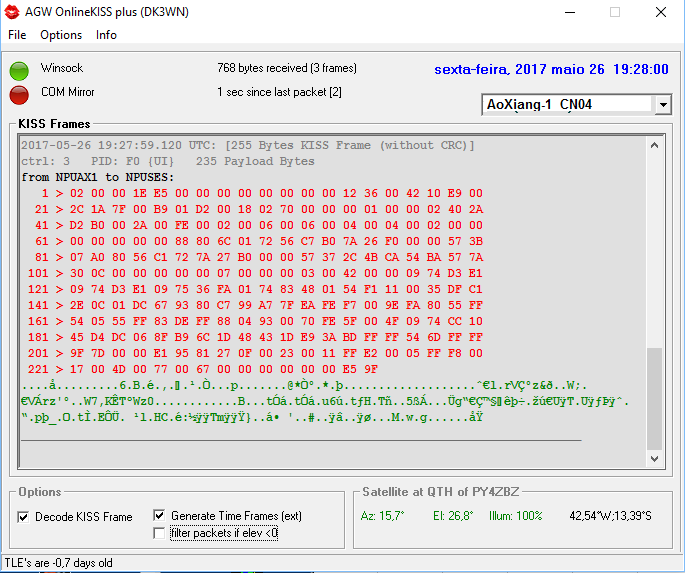

Dados recebidos do CN04 AoXiang-1:
Sinal de CW do TR01 Beeaglesat:
Dados a 4k8 do I-INSPIRE-II ON03AU:

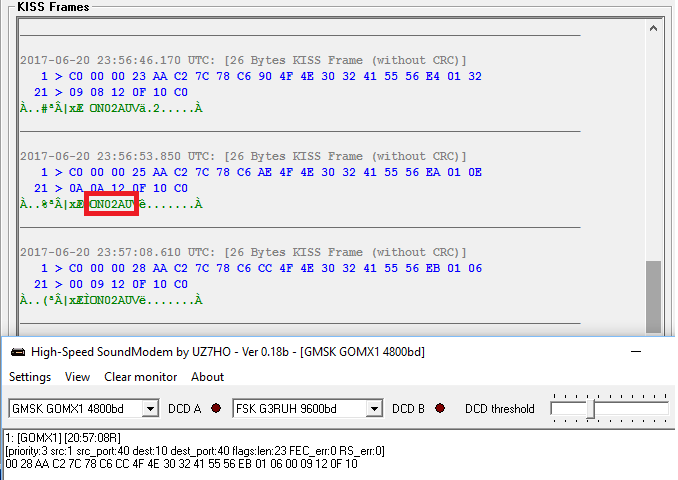

Dados a 4k4 do UNSW-ECO ON02AU:
73 de Roland PY4ZBZ
