FYS = Fly Your Satellite



por PY4ZBZ     em 22-04-2016      rev. 21-02-2017



Previsão do lançamento

Primeiros sinais

AAUSAT4

AAUSAT-4 online

Oufti-1 TLM CW

CW do [email protected]







Os cubesats  [email protected], AAUSAT4 e o OUFTI-1, do programa educacional da ESA, Fly Your Satellite (FYS), além dos satélites Sentinel-1B e Microscope, serão lançados em 22-04-2016 as 21:02:13 UTC no Centre Spatial Guyanais (CSG) em Kourou na Guiana Francesa, por um foguete Soyuz (vôo VS-14)

O [email protected] vai transmitir em 437,485 MHz, 1200 Baud, AFSK, AX.25, com 500mW.

O AAUSAT4 vai transmitir em 437,425 MHz CW e 2FSK.

O Oufti-1 vai transmitir em 145,980 MHz

O lançamento foi adiado duas vezes por 24 horas por causa de fortes ventos de altitude. A figura seguinte mostra a previsão do novo lançamento para 24-04-2016 as 21:03:13 UTC:

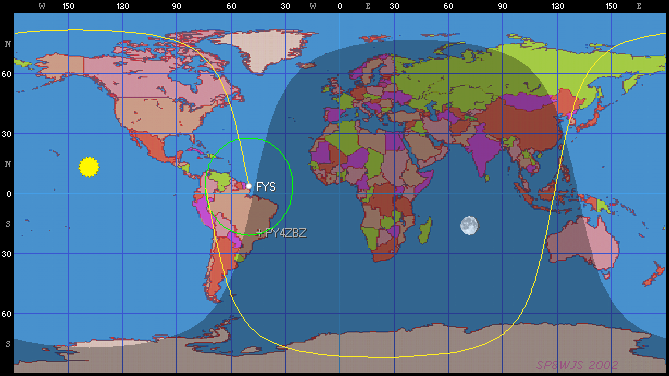

A injeção dos cubesats na orbita vai acontecer as 23:50:24 UTC (10100 segundos após o lançamento), no ponto mostrado na figura seguinte:

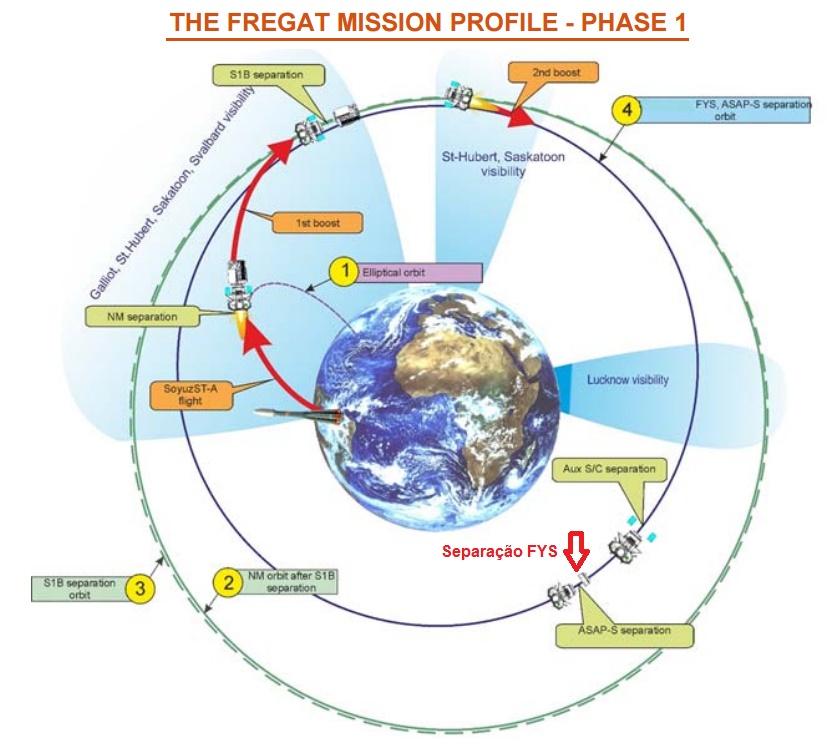

A figura seguinte também mostra o ponto de separação dos cubesats FYS, 2 horas e 48 mn após o lançamento:

Portanto, só será possível ouvir os cubesats no Brasil na manhã do dia seguinte.

Em 24-04-2016, durante a contagem regressiva, um problema técnico causou o 3° adiamento...



Finalmente, em 25-04-2016, as 21:02:13 UTC, o lançamento foi um sucesso !:

Em 26-04-2016 as 09:19 UTC, na primeira passagem com 30 graus elevação, copiamos o CW do Oufti-1, CW do [email protected] e CW e dados do AAUSAT4.

A figura seguinte mostra o sinal CW do Oufti-1, que deveria ter o seguinte formato:  HI HI DE OUFTI1 X YY AA BB CC DD EE FF GG HH II JJ KK LL ZZ, mas só repetia HI de e.

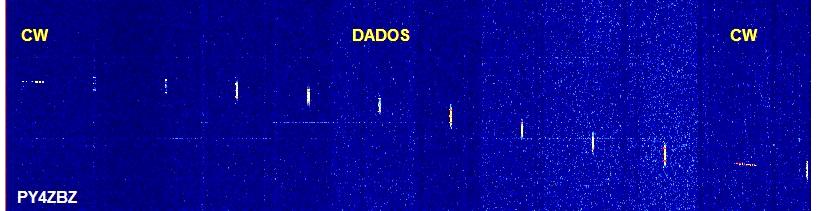

O espectrograma seguinte mostra a passagem do AAUSAT4, onde pode ser vista a seqüência de 10 pacotes, 9 de dados e 1 em CW, alem do efeito Doppler:

A figura seguinte mostra o espectro do sinal de dados:

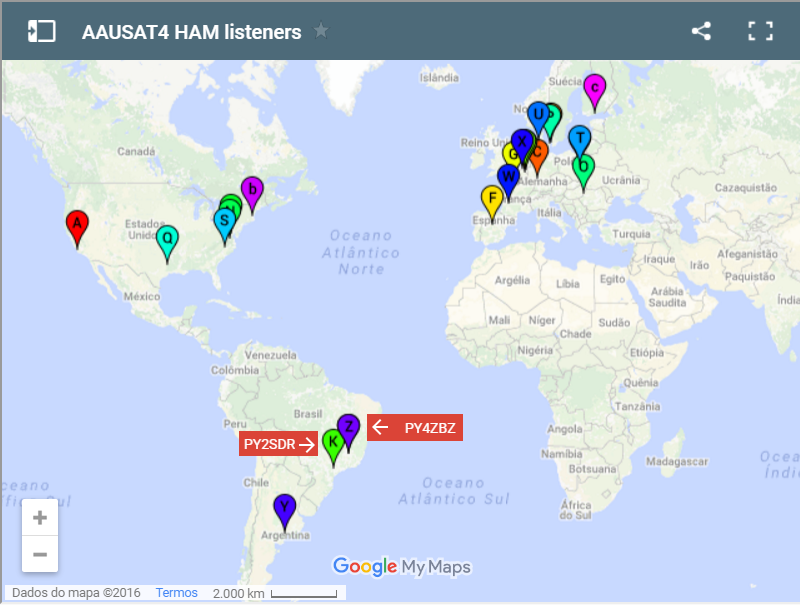

Estações do Brasil que captaram o sinal do AAUSAT-4:



Em 15-09-2016 copiei o sinal BFSK a 9600 bps do AAUSAT-4 em 437,425 MHz :

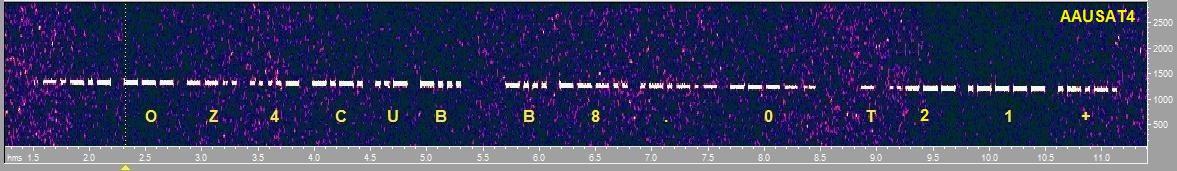

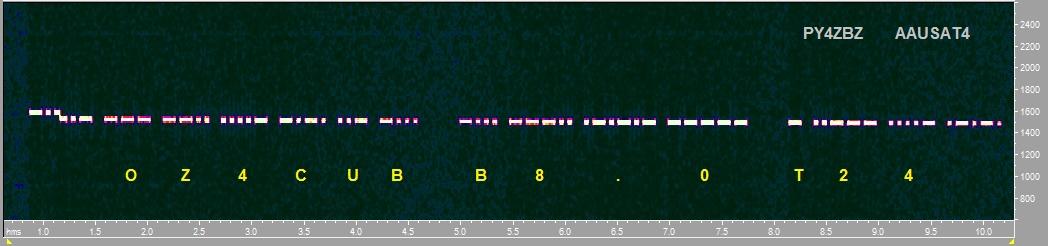

Os dados em CW :  OZ4CUB B8.0 T21 (tensão da bateria, temperatura) :

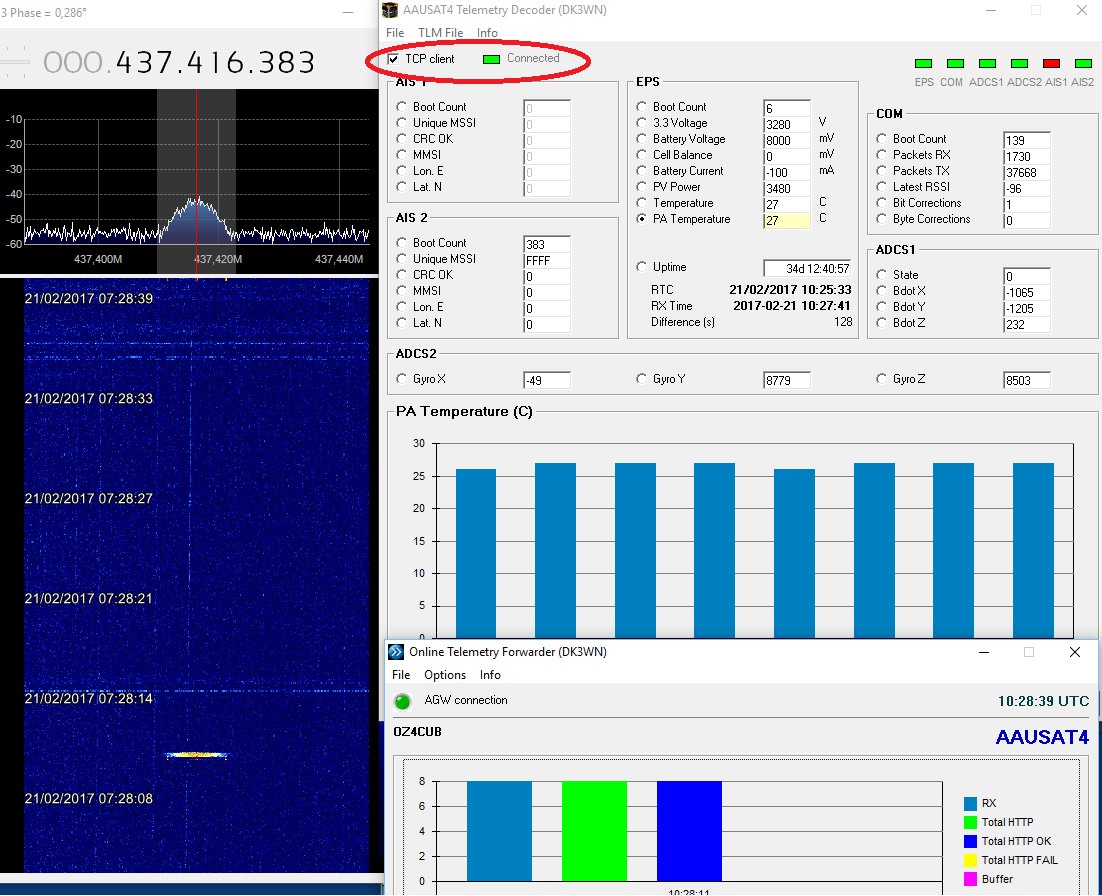

O software AAUSAT4 Telemetry Decoder do Mike DK3WN permite a decodificação ao vivo da telemetria, via TCP client:

Basta configurar o arquivo config.ini do decoder da seguinte forma:

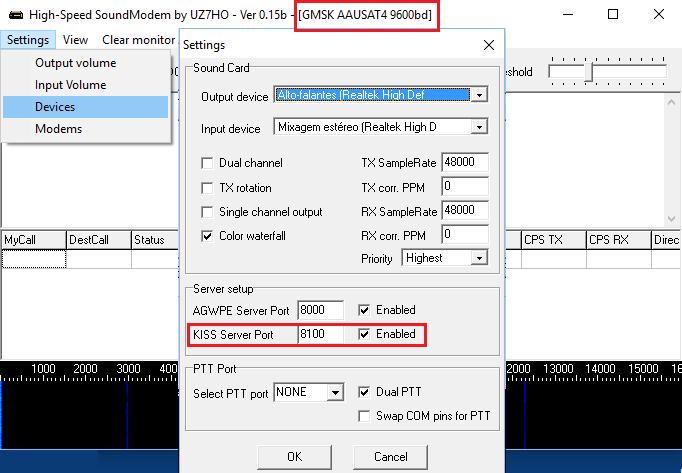

E configurar o HS-SoundModem de UZ7HO ativando o KISS server port no endereço 8100 :

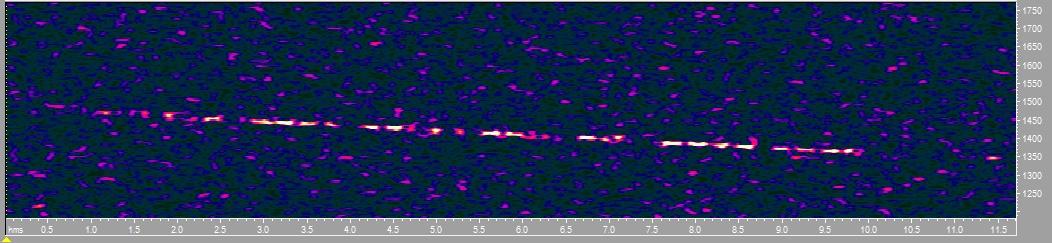

A figura seguinte mostra o sinal CW na freqüência do [email protected] ?, muito fraco, provavelmente porque a sua antena não se abriu...:

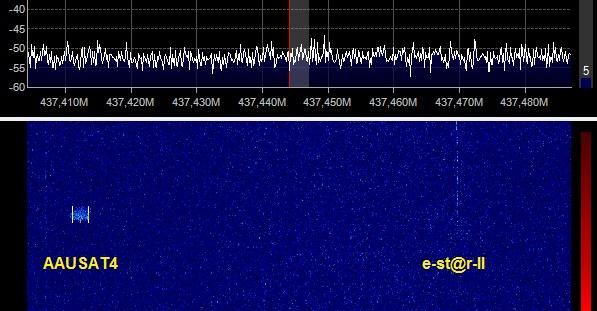

Espectrograma com os sinais do AAUSAT4 e do [email protected] ? :



AAUSAT4 na passagem de 26-04-2016 as 21:05 UTC. Click na imagem para ouvir o áudio:



Oufti-1

Em 27-04-2106 o Oufti-1 passou transmitindo telemetria em CW. Usei TLE do objeto 2016-025D e correção automática Doppler, que foi praticamente perfeita, como mostra a figura seguinte. O Oufti muda de QRG (200 Hz) alternadamente entre o canal A e canal B:

Cabeçalho das mensagens:



Testei a decodificação automática da TLM CW, mas nem todos os caracteres são decodificados, por causa do ruído:

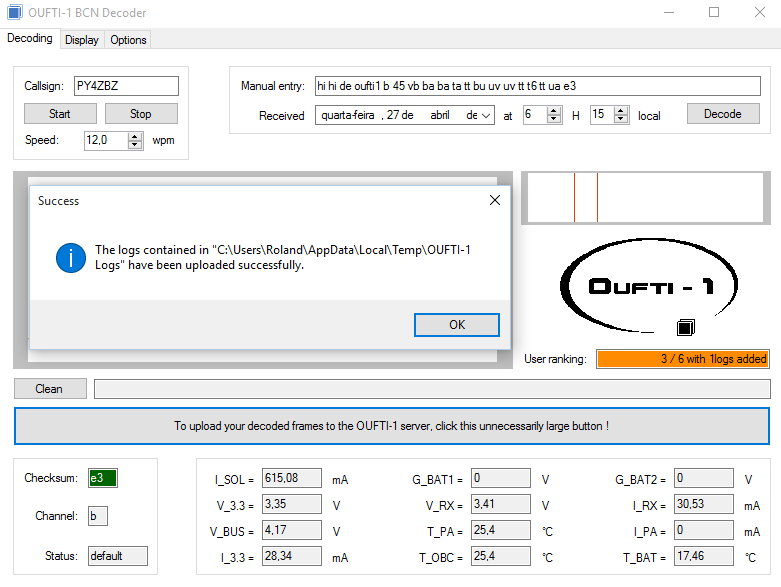

Passei então a decodificar o CW manualmente, e fiz o upload do resultado, como mostram as figuras seguintes (canal a e canal b):



Recepção do Oufti-1 de 28-04-2016 09:14 UTC. Upload de mais 5 frames de TLM:

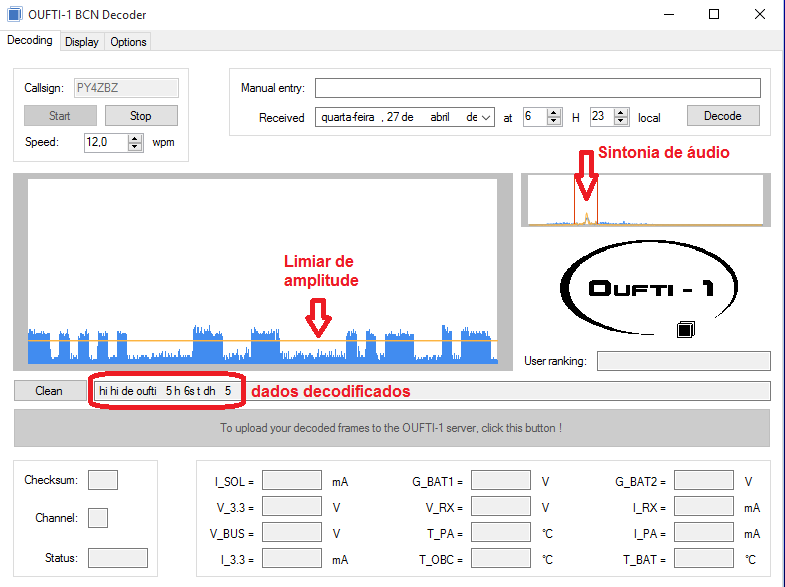

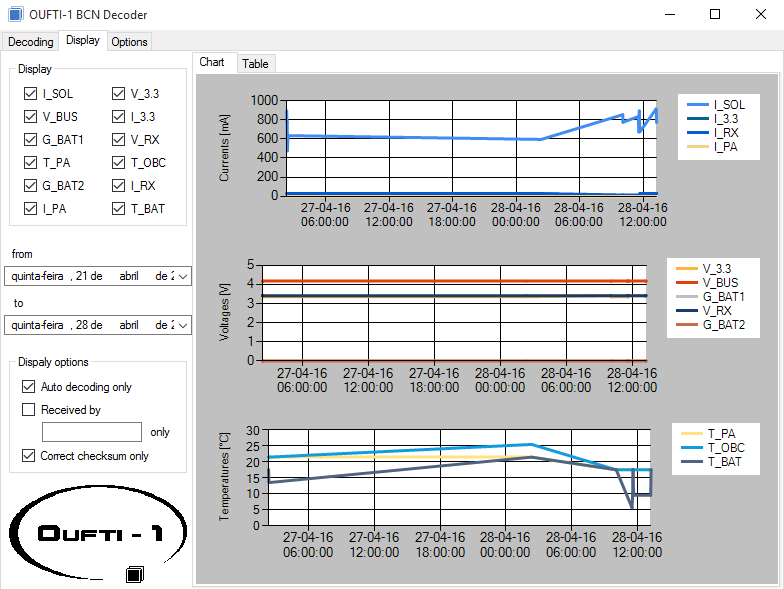

Tela gráfica do BCN decoder:

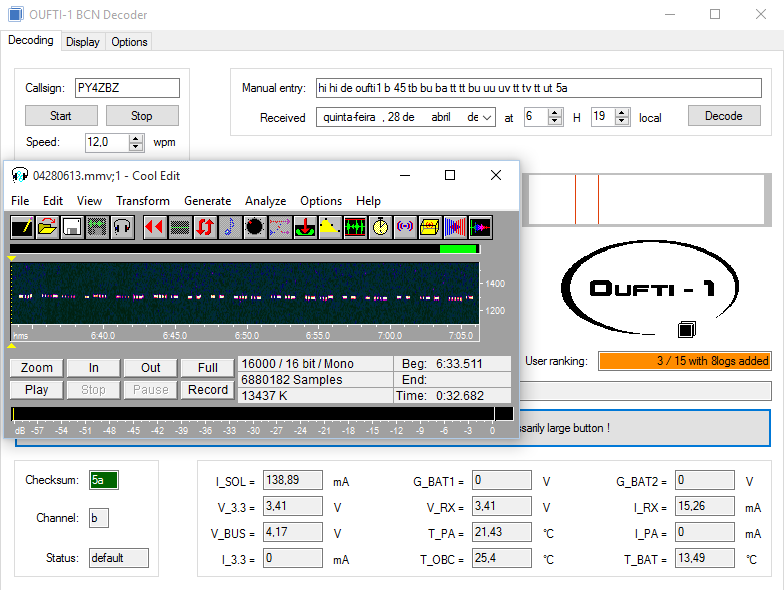

A decodificação automática ao vivo só funciona com sinais fortes, que não é o caso da imagem seguinte:

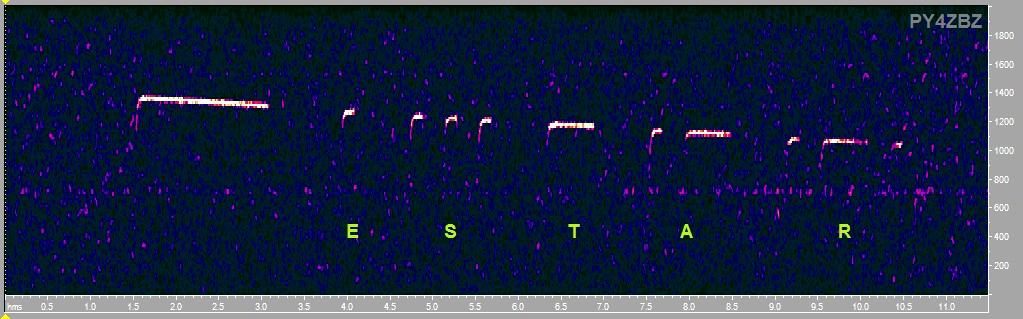

Em 04-05-2016 copiamos o fraco sinal do e-star-II em CW em 437,485 MHz as 21:15 UTC. Click para ouvir o aúdio:







73 de Roland.
