Esta antena cobre as frequências de 26.815 a 28.045Mhz.

Esta antena consta de um radiante de 1/2 onda e um aro adaptador de impedâncias o gama match, deve-se alimenta-la com um cabo coaxial RG58U de 50 ohms, pode-se obter-se uma estacionária de relação 1:1.

Deve ser instalada a uma altura minima de 5 metros sobre qualquer obstáculo e retirada por pelo menos 5,5m de qualquer parede, árvore ou torre.

Consta de um tubo de 30cm de comprimento por 1 1/1' de diâmetro exterior e 1 3/8' de diâmetro interior. Dentro deste tubo se coloca outro de 1' instalado com um pedaço de PVC cortado ao largo para facilitar sua introdução, esta deve ser exatamente 6cm, entre estes dois tubos se formará um capacitância que é necessária para o funcionamento da antena. O comprimento do tubo de 1' poder ser de 1m aproximadamente.

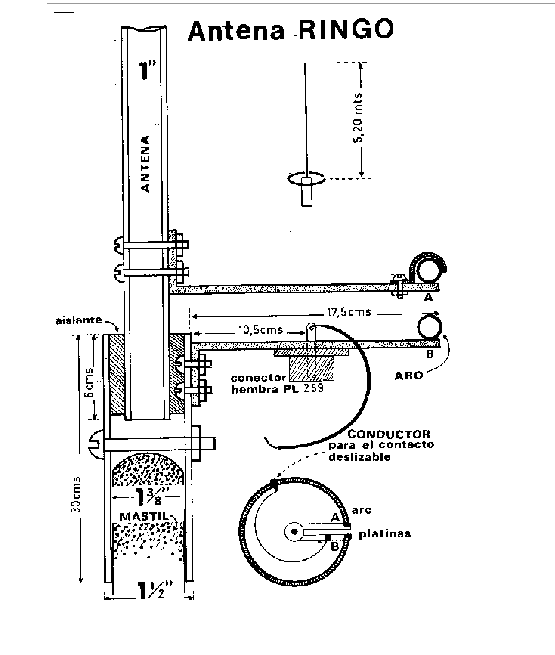

Como se vê na figura abaixo a duas lâminas que seguram o arco que é o RING (este é o elemento que da nome a antena), este arco é um tubo de ¼' com 121cm de comprimento, as lâminas devem ter 46cm, na lâmina inferior deve ser colocado um conector e soldado um fio 12 ou 16 que será usado para ajuste.



O irradiante da antena deve ser ajustável com tubos de alumínio que entram um dentro do outro firmados por meio de abraçadeiras, a união de um tubo com outro dever ser de exatamente 25cm para dar rigidez e flexibilidade a antena, o comprimento total deste elemento deve de 520cm (5,2 metros) apartir do instante que começa a sair, e o tubo final nos vai permitir o ajuste final da antena, alem do RING.

Depois de verificar se não se cometeu algum erro de montagem, e com a antena no lugar e na altura que vai trabalhar procedemos ao ajuste: precisamos antes de tudo um medidor de ROE e um pouco mais de paciência. Colocamos o fio de ajuste em sua posição inicial de 40cm; procedemos a mover cerca de 1cm de um lado a outro cuidando onde a estacionaria começa a decair. Se notar que a ROE não cai então então movemos um centímetro o tubo final do irradiante e atuamos novamente no aro do ringo.

Obs.: Para obter melhor precisão no ajuste mantenha-se afastado da antena a cada ajuste.
