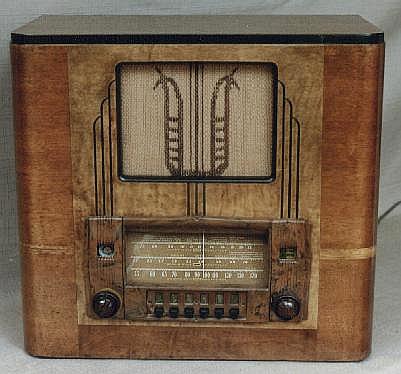

Mod. 87 T 2- (1938) USA. -......................................                                         Superheterodino  --  Para  220 Volts AC.--  7 Válvulas = 6A8-6K7-6H6-6U5-6F5-                        6F6-5W4 .--3 Faixas de Ondas, Médias e Curtas. --Alto-falante eletrodinâmico de 6".-Indicador                        de sintonia "olho mágico.O teclado sob o dial pode ser programado para selecionar seis (6) emissoras                        de O. Médias. O pano é original. ..

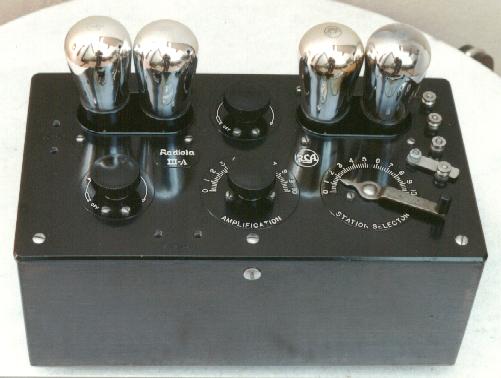

Mod. Radiola III-A -(1924) USA. --.........................                        REGENERATIVO ----- Para baterias "A" "B" e "C" ----- 4 Válvulas WD11 , ou..                        UX199 ou UX201A , com adaptador original de soquete. --Uma faixa de Ondas Médias. Alto-                        falante externo , ou phones de 2000 Ohms.  Este é um dos primeiros modêlos , fabricados em série                        pela "RCA". --Na foto do chassis, podemos ver a maior parte dos componentes deste rádio. ..

Mod. Q-10 --(1941) USA. -........................................                                       Superheterodino  --  Para 220 Volts  AC-DC.  --  5 Válvulas = 12SA7--12SK7--                        12SQ7--50L6--35Z5 . -Duas faixas de ondas Médias e Curtas. - Alto-falante de 4", Imã Per-                         manente.  Na segunda foto, vemos o longo cabo (line-cord) com resistência "Rabo Quente"....... ..

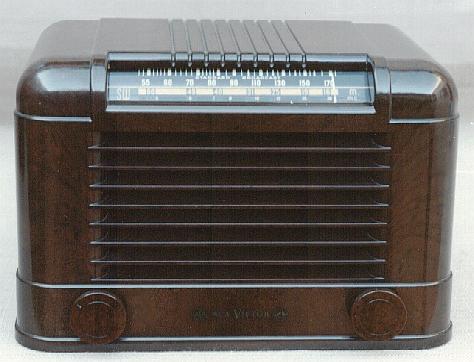

Mod. Q-12 --(1942) USA. -.......................................                                     Superheterodino  --  Para 220 Volts  AC-DC.  --  5 Válvulas = 12SA7--12SK7--                        12SQ7--50L6--35Z5 . - Três faixas de ondas Médias e Curtas. Alto-falante de 5",com Imã                         permanente. Caixa de baquelite. Dial de facil leitura. ..

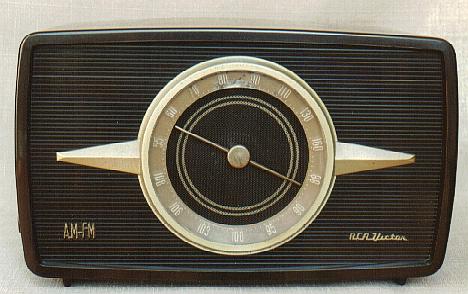

Mod. 1-R-81--(1952) USA.-......................                                         Superheterodino  --  Para 110 Volts AC.-60 Hz. -- 8 Válvulas = 6X8--6BA6--                        6AU6--6AU6--6AV6--6AL5--6V6--5Y3 . -Uma faixa de ondas Médias e uma de "FM"...                        Alto-falante de 8"com Imã permanente.  Quem souber a data exata, por favor , informe. ..

Mod. 812-X-- (1937) USA....................................................                                           Superheterodino  --  Para 220 Volts AC-DC.--13  Válvulas = 6L7--6J7--6K7-                        6K7--6H6--6F5--6F5--6G5--25L6--25L6--25Z5--25Z5--495K1(ballast)--4 Faixas de on-                        das Médias, Tropicais e Curtas.- Indicador visual de sintonia "olho mágico". Excelente recepção                        em todas as Faixas,e, boa qualidade e potencia de Áudio.O cabo de alimentação é original, com                        capa de pano e está preso na tampa metálica  traseira. (Foto não disponivel) O pano é uma répli-                        ca exata do original. O alto falante eletrodinâmico de 8", está em uma câmara acústica.  ..

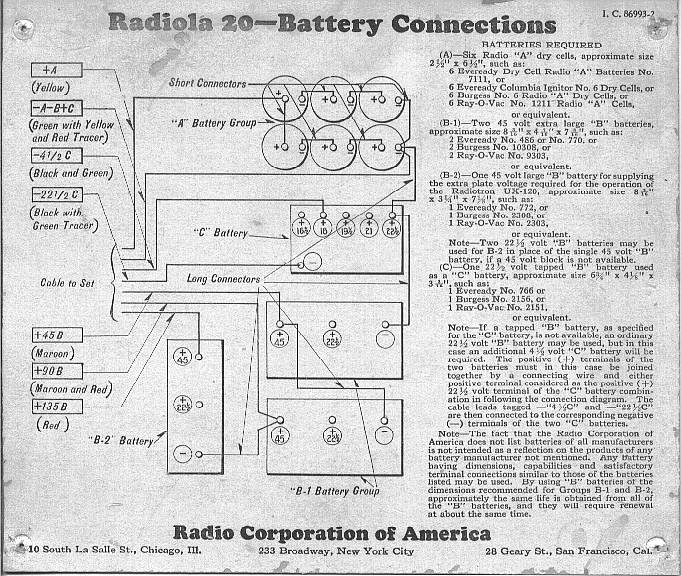

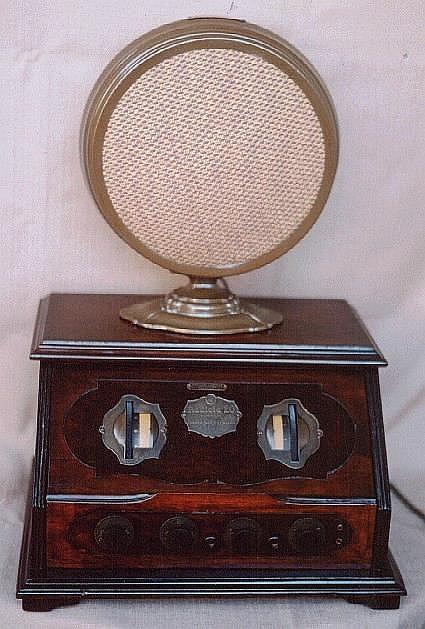

Mod. AR-918 -- (1925) USA......................................................  "Radiola - 20"         Regenerativo -- Para baterias "A" (4,5v.) "B" (+135v. + 90v. + 45 v.) e "C" (-4,5                                       e -22,5v.)  Cinco (5) válvulas-- UX199 ou CX299 (4)  e UX120 ou CX220 (1)                         Uma (1) faixa de Ondas Medias ( 550 - 1500 Khz ) Alto-falante externo, tipo "ferro movel"                        e cone de papel , mod." RADIOLA-100 "  Na segunda foto podemos ver o cartão com as ins-                        truções sobre os diversos tipos de baterias utilizadas e o modo de conecta-las. Vemos tambem                        a  placa de identificação onde há  informações interessantes. Veja aquí o esquema .                        Este rádio funcionou perfeitamente, quando o conectamos ao eliminador de baterias ( S - 001)  ..

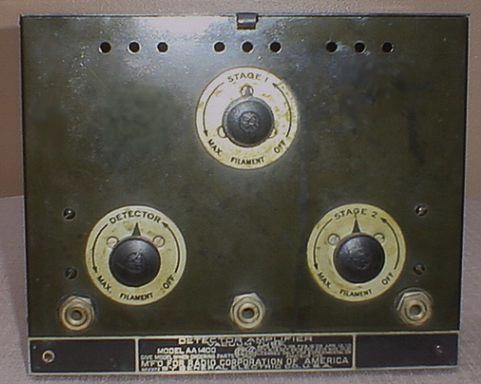

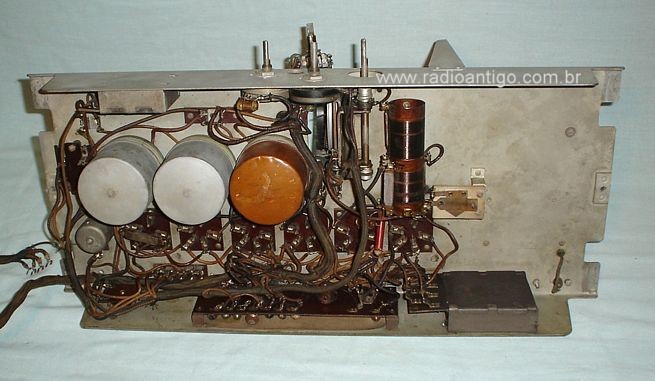

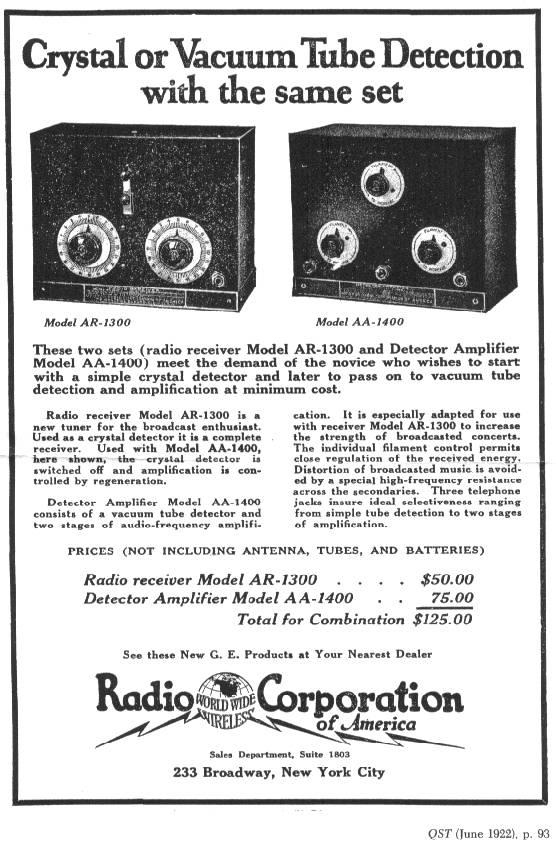

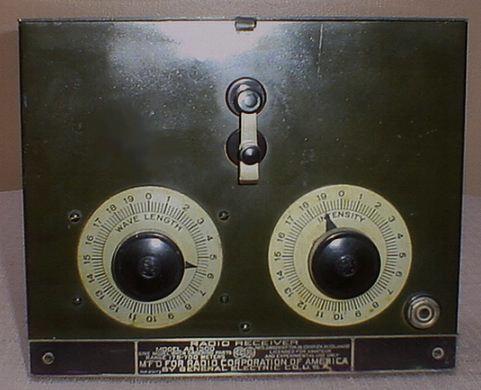

Mod.AR1300 / AA1400 -- (1921 - 22) USA.   ( GE / RCA ) ...............................................................                                                                                A R 1 3 0 0                  A A 1 4 0 0 ...........................................             AR1300 ( detalhe) Sintonizador para ondas medias  de 430 a 1700 khz (aprox.180 a 700 metros)                          Com o detector a  cristal ,   é um receptor completo e funciona como uma "Galena" comum.                          Quando em conjunto com o AA1400, o cristal é desligado, passando a operar como um                          " regenerativo" convencional, com a UV200 como detectora .             AA1400 (detalhe)  Detector e amplificador com dois estagios de AF.- - Três válvulas = (1) UV200                          como detectora e duas (2) UV201 como amplificadoras . Para baterias:  "A"  de 6 volts  e                          "B" de 40v. e 18 volts. Este rádio foi fabricado pela General Electric ( GE ) para a RCA . Para                         uso geral em telecomunicações, por radioamadores etc...mais tarde, em 1923 com o surgimento                         de novas estações comerciais  ( broadcasting )  e, para atender a grande demanda por  recep-                         tores para uso domestico o antigo AR1300/AA1400 , recebeu novo acabamento, como a pintura                         imitando madeira ( Mahoghany ) , novos knobs e e outras  alterações, dando origem ao conhe-                         cido " Radiola - V "  - -       Veja este interessante anúncio , publicado na revista QST  (usa) em                          junho de 1922.    Este rádio estava em bom estado de conservação, quando o encontramos e                         o único reparo, foi rebobinar o primário de um dos transformadores inter-etapa , cujo secundário                         conseguimos " milagrosamente" conservar. A pintura é a original, com leve restauração.  ..

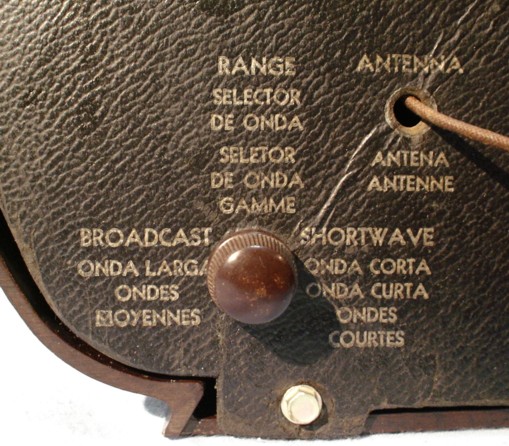

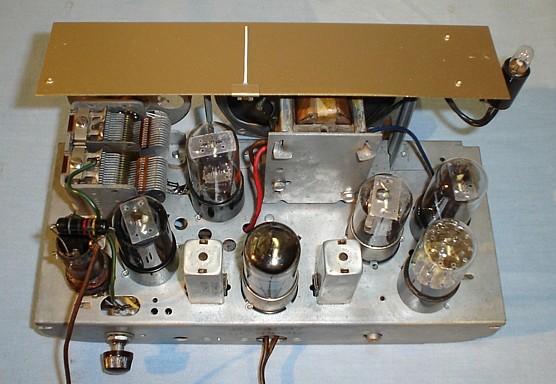

Mod. Q-521 -- (1942) -- USA. --............................................................................................................. . .............................................................                       Superheterodino --  Para corrente alternada ou contínua de 110 ou 220 volts -- 6 Válvulas =                       12Sa7 - 12SK7 - 12SQ7 - 50L6 - Ballast (reguladora de tensão) - Duas (2) faixas de ondas                        Ondas Médias - 550 a 1650 Khz - Ondas Curtas - 4,8 a 18 mhz. -- Alto-falante de 5" com                       Imã permanente. Não encontramos referencias sobre este radio, certamente por tratar-se de um                       mod. para exportação. As indicações na tampa traseira estão em quatro idiomas (veja o detalhe)                        Na etiqueta embaixo do chassis, ainda legiveis estão as indicações do fabricante .                       Caixa e knobs de baquelite com interessante desenho. Nas fotos do chassis vemos todos os                       componentes originais deste rádio, inclusive os capacitores. ..

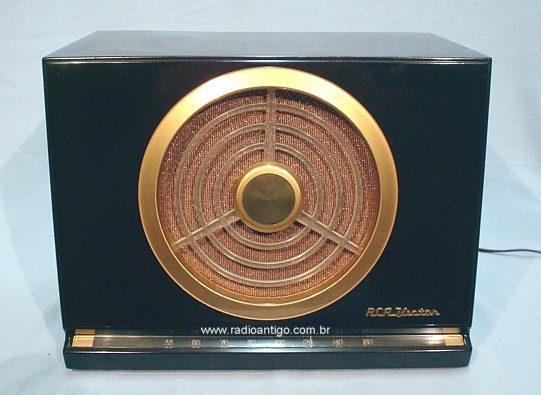

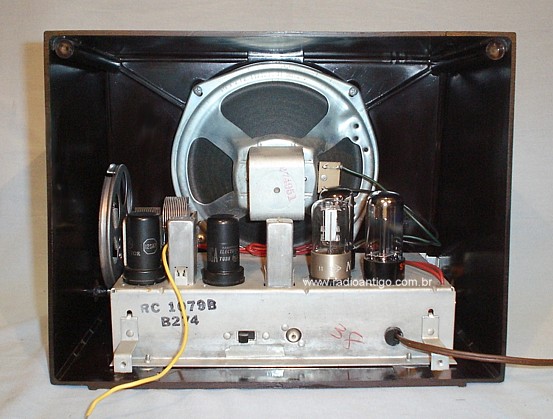

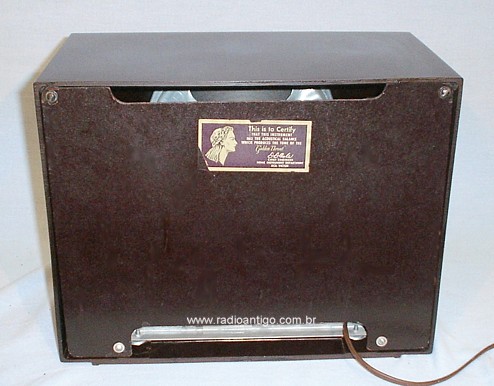

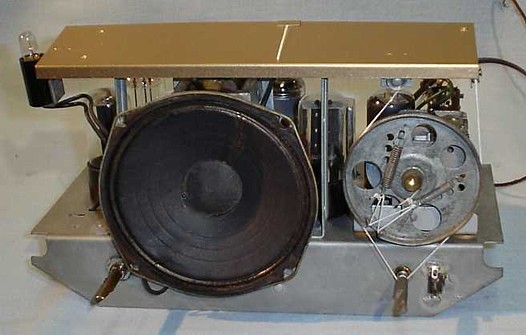

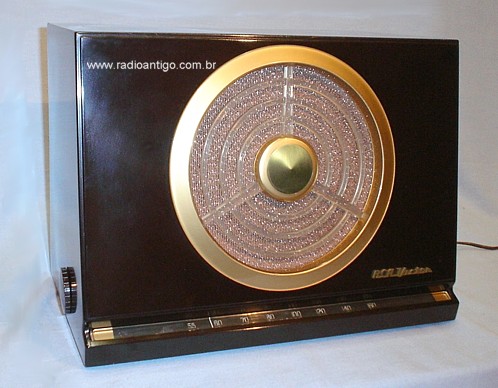

Mod. 9-X-561 -- (1950) -- USA. --...... .. ............................................                     Superheterodino (F.I.456 khz.) Para 115 volts corrente alternada ou contínua (AC/DC)                      5 válvulas: 12SA7 - 12SK7 - 12SQ7 - 50L6 - 35Z5 -- 1 Faixa ondas (OM=540-1650 khz.)                     Alto-falante de 8" com imã permanente .-- Dimensões:31,8x24,9x21,3 cm. --Pêso: 4,6kg.                     Caixa de baquelite. O painel central (redondo)  em plástico dourado confere um bonito visual a                     este rádio. Possui antena interna, veja nas fotos do chassis. Clique para ver a "Identificação"                     O alto-falante de 8" contribui para a boa qualidade sonora.  ..

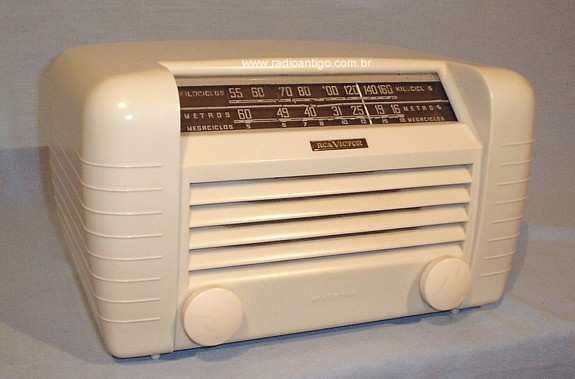

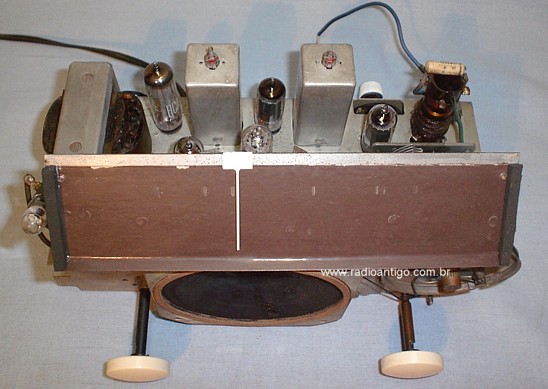

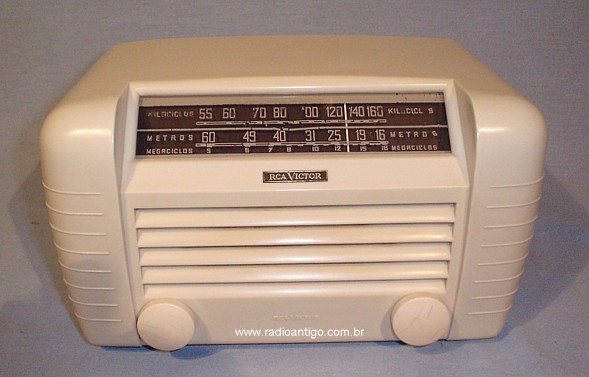

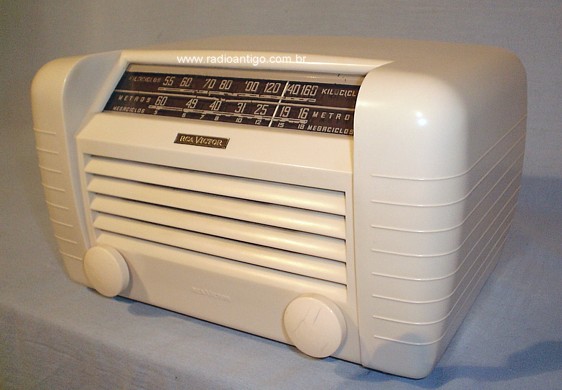

Mod. B-521 -- (1954) -- Brasil --..... .. ...................................................                     Superheterodino (F.I. 455khz) Para 110/220 volts AC. -- 5 valvulas de 7 pinos "miniatura"                     6BE6 - 6BA6 - 6AV6 - 50C5 - 35W4  -- Duas(2) faixas ondas (OM= 550 -1650 khz) -                     (OC = 4,8 - 18,4 mhz ) -- Alto-falante de 4" com Imã permanente. ....................Caixa de baquelite ou "plascon",branco gêlo. O sucesso deste "RCA Victor" devia-se ao pequeno                     tamanho, baixo consumo de energia, boa recepção em OM e prêço acessivel.                      Valvulas conectadas em série, alimentadas por transformador . Não é um "rabo-quente"  ..

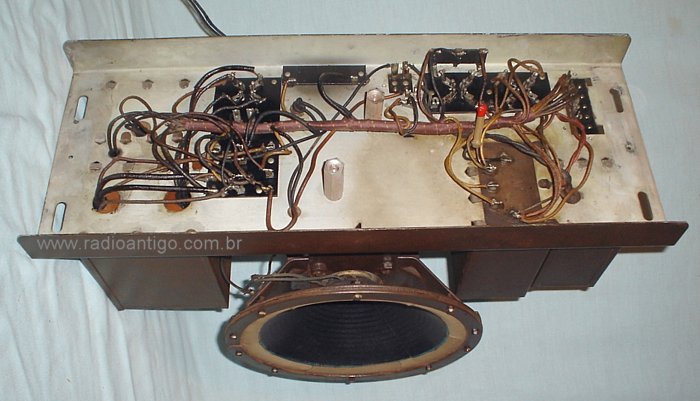

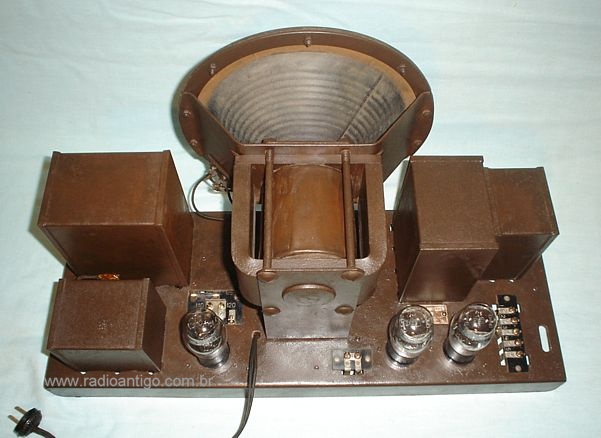

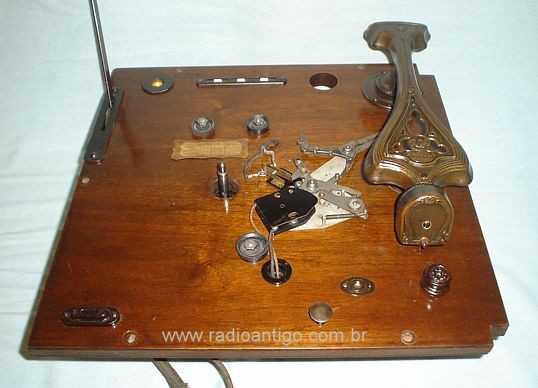

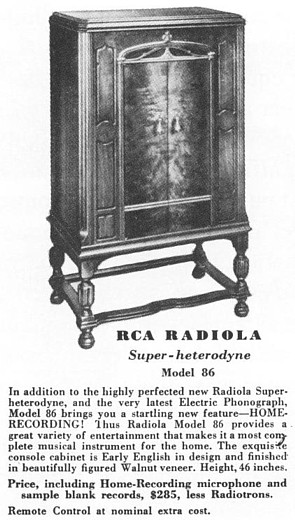

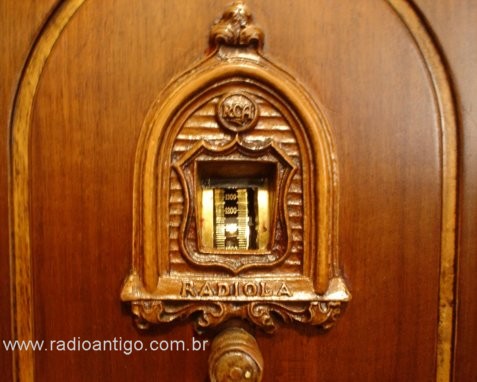

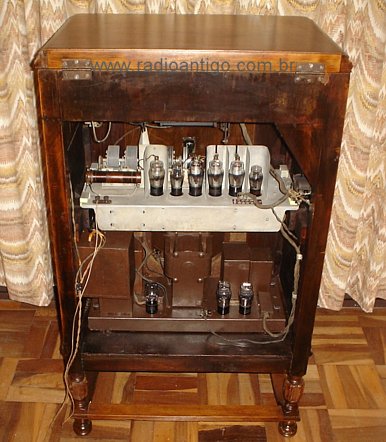

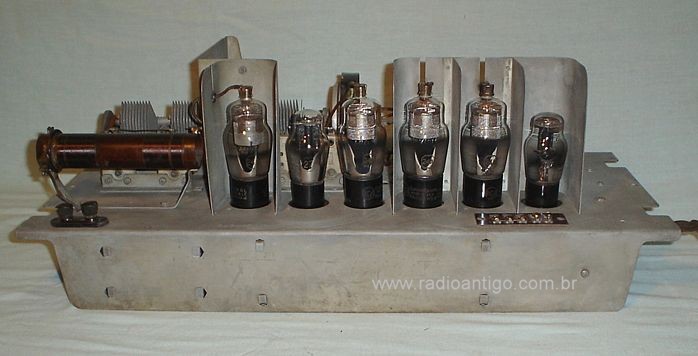

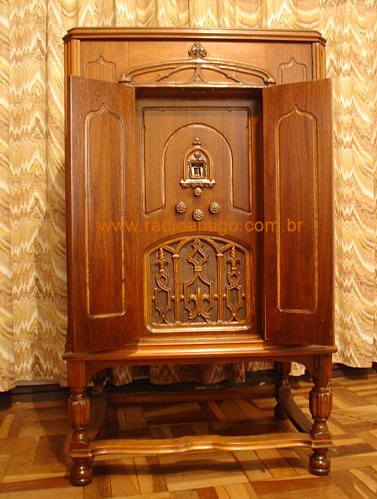

Mod. RADIOLA  86 -- (1932) -- USA. --- ...................................................................................... ....................................................... ..............................................................                      Superheterodino (F.I. 175khz.) Para corrente alternada (AC) de 105 a 120 volts -50/60 Hz. ----                      9 valvulas : UY224 -- UY227 -- UY224 -- UY224 -- UY224-- UY227 -- UX245 -- UX245 --                      UX280 (24 - 27 -24 - 24 - 24 - 27 - 45 - 45 - 80)- Alto-falante de 10" Eletrodinâmico (campo)                       Uma (1) faixa de ondas médias (OM)  - 540 - 1700 khz..  .....................Caixa de madeira com acabamento em laca parcialmente refeito. Knobs de madeira, originais.                      Os circuitos de rádio-frequencia , detetor e 1a. etapa de áudio estão no chassis superior, onde                      tambem há um espaço reservado para instalar o mecanismo do controle remoto (opcional)                      O chassis de baixo contem a fonte de AC , bloco de capacitores, alto-falante e etapa final de                      áudio em push-pull com potencia de saída de 12 Watts RMS.                       O auto-transformador  ( de 220 para 115 volts AC) sobre a fonte de AC, é original do conjunto.                      Toca-discos com motor por indução e regulador de velocidade por força centrífuga . Pick-up                      magnético , possibilitando tambem a gravação de discos (pré sulcados)  ajustando-se a chave                      seletora para a posição correspondente e inserindo o microfone (não mostrado) na tomada vis-                      ta na parte frontal do toca-discos.                       Na restauração deste rádio, excluindo-se válvulas, foram conservadas todas as partes originais,                       inclusive os capacitores (blocos) encontrando-se estes em incrivel bom estado.                      Nas fotos, uma vista geral da "máquina" Veja aquí um close do dial e um prospecto antigo des-                      te raro RCA "Radiola 86" ...

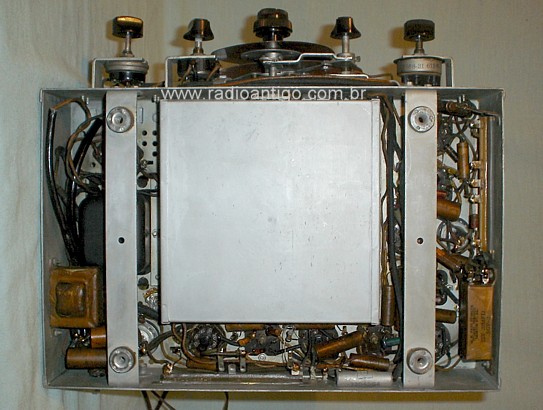

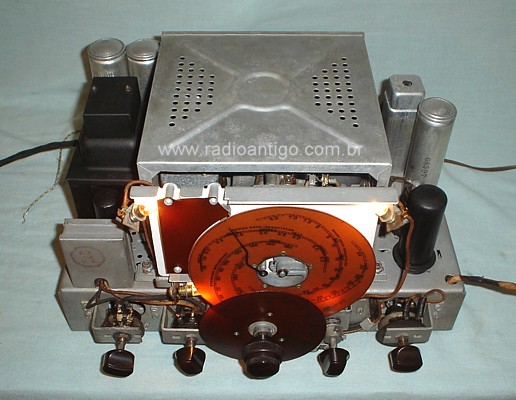

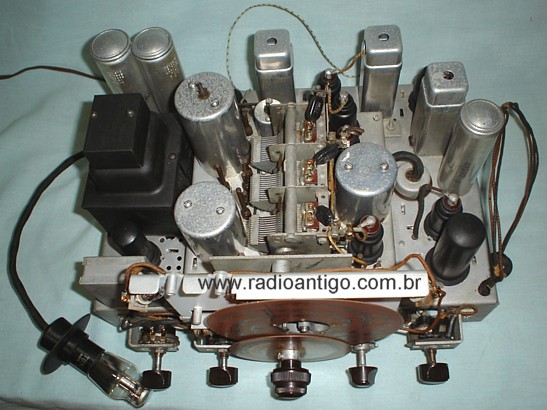

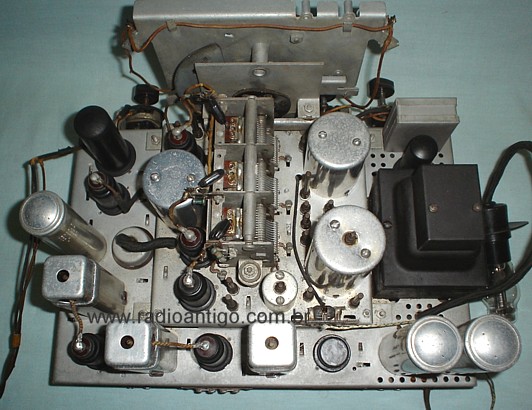

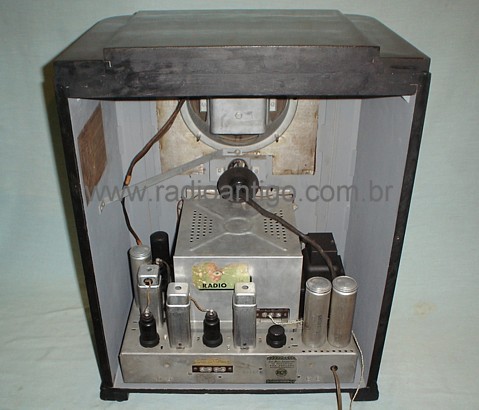

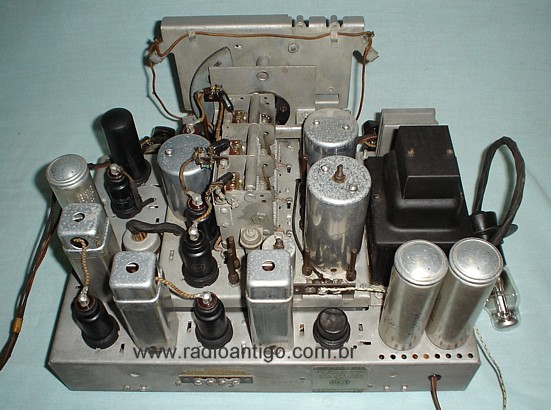

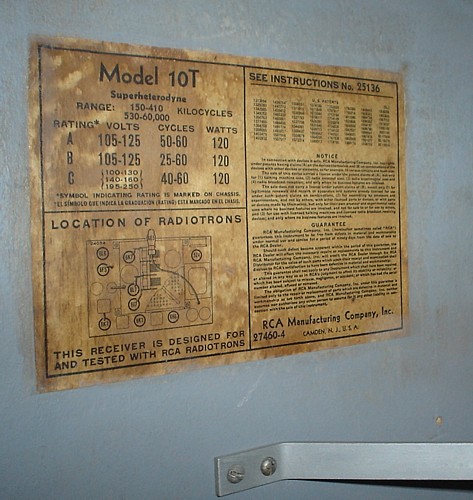

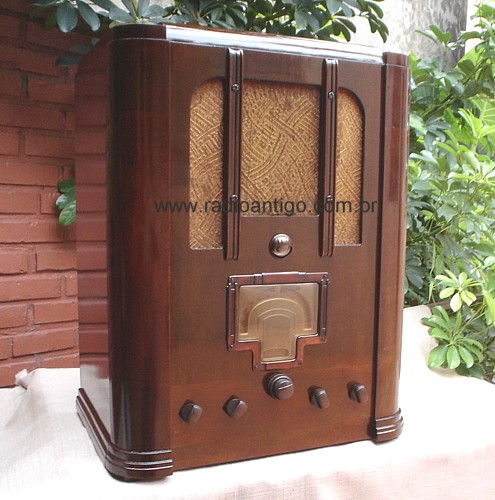

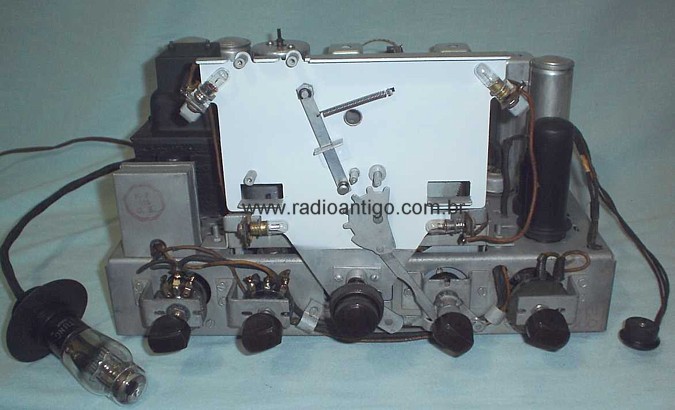

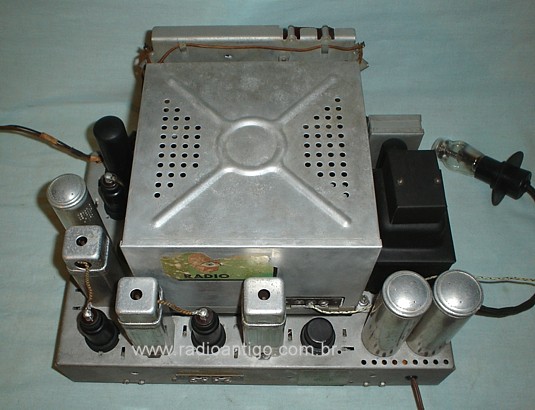

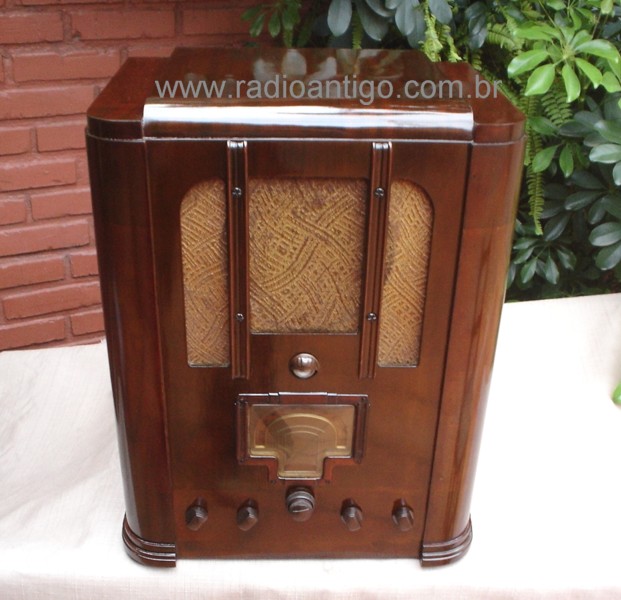

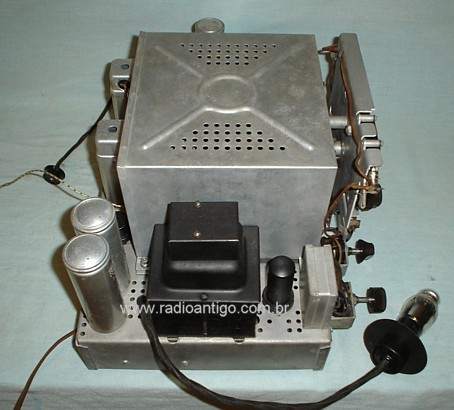

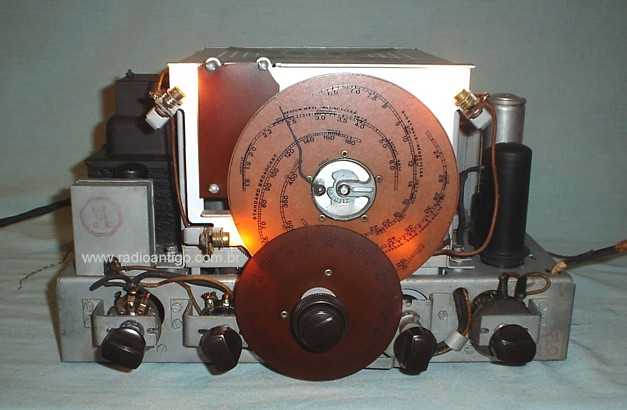

Mod. 10-T --- (1936/37) -U.S.A.... .. ............................................................................. .................................................................... .............................................................................                      Superheterodino (F.I. 460 khz.) Para corrente alternada (AC) de 110 a 240 volts - 50/60 Hz.                      10 valvulas metalicas: 6K7 - 6L7 - 6J7 - 6K7 - 6K7 - 6H6 - 6F5 - 6L6 - 5Z4 - 6E5.                      Cinco (5) faixas de ondas, Longas, Médias e Curtas: (OL=150 - 400 khz) (OM= 550 -1800 khz.)                      (OC-1= 1,8 - 6,5 mhz.) (OC-2= 6,5 - 22,5 mhz.) (OC-3= 23,0 - 60,0 mhz.)                      Alto-falante eletrodinamico de 8" - Indicador de sintonia (olho mágico)                        Este receptor (RCA-10T) incorpora os principais avanços tecnologicos da época : Circuitos de                      radiofrequencia totalmente blindados e em chassis independente , sistema "Magic Brain"                      Trimers com dielétrico de "ar" para o ajuste dos circuitos de RF. Circuito conversor de alta                       eficiencia (1° detector) com valvula osciladora em separado. Dois (2) estagios amplificadores                       de frequencia intermediaria (F.I.)"bean power type"- Transformadores de F.I com núcleos de                      "magnetita", ajustaveis. Trampa de ondas e entrada para antena "doublet". Controle de sen-                      sibilidade com atuação ajustavel. Controle de fidelidade com dois pontos de compensação                      aural sobre o controle de volume. Chave: Musica-Fala . Controle automático de volume.                             Caixa de madeira com  laca original, superficilmente restaurada com goma-laca aplicada a mão.                      Knobs de baquelite e o pano, originais do rádio. Nas diversas fotos do chassis podemos apreciar                      os detalhes construtivos e os compomentes que atestam o alto grau de originalidade do rádio.                      Veja aquí um detalhe do DIAL e a etiqueta de identificação (colada no interior da caixa) .....
