RADIOAMADORISMO

...
         Prefixado em 1973, dediquei minhas atividades nesta área, exclusivamente às emissões
   em Amplitude Modulada (AM), sempre com equipamentos de construção caseira, tendo de-
   senvolvido alguns projetos próprios em recepção e transmissão, tanto valvulados como tran-
   sistorizados. Mostramos alguns destes "equipos"que estão em plena atividade em meu shack.
                                                                                      João D. C. Azzolin   -   PY3CNQ

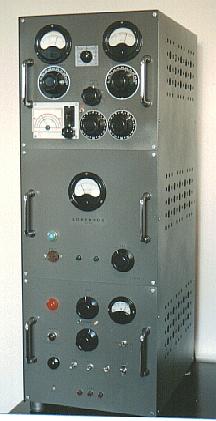

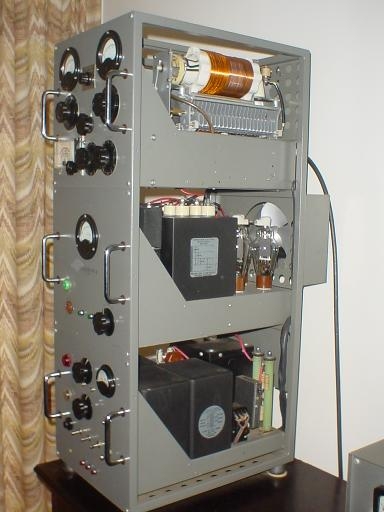

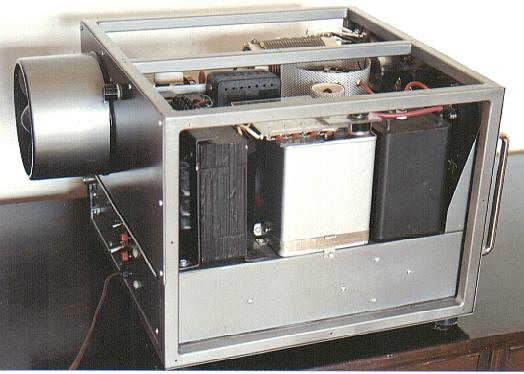

 PROJETO - -  SUPERVOX  -  S 300   -  - (PY3CNQ-1996)

....................................

 .....
.......................

.....

........


Transmissor de AM -- CW -- (SSB- Ampl. Linear)
                     Para -  160 - 80  e  40 Metros
   Duas potências de entrada-- 300w. ou 1000w.
   (200 ou 800 Watts efetivos na antena)
 Em "AM" opera em classe "C" com modulação em placa
 (alto nivel) e com sistema de auto-transformador.
 O circuito final de RF e parte do excitador são utilizados
 quando opera como " linear" para SSB, com entrada de
 sinal pelo circuito de grade da válvula excitadora.
 Os niveis de polarização são estabilizados e comutados
 automaticamente passando a operar em classe AB2
 A potencia de excitação requerida em ssb é de 10 watts.
     Possui dois sistemas independentes de proteção de
 sobrecarga e sobremodulação, com desligamento e re-
 acionamento automáticos.   Este transmissor é coman-
 dado por "PTT" através do excitador de áudio externo.

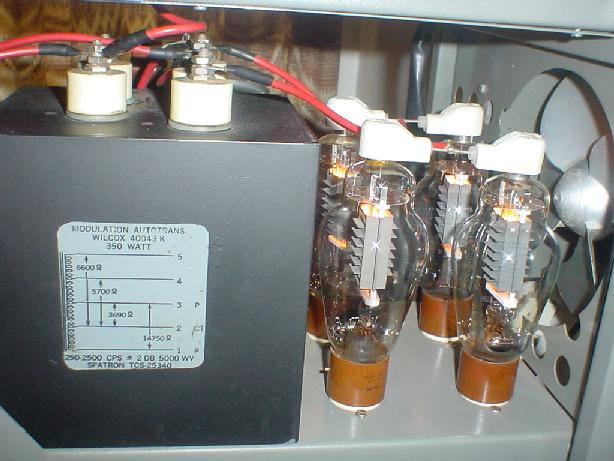

 Válvulas = 2x- QB2-250 (813) em RF. e 4X- 811A no modu-
 lador classe "B"
DIMENSÕES: 90 X 32 X 44 cm.
...

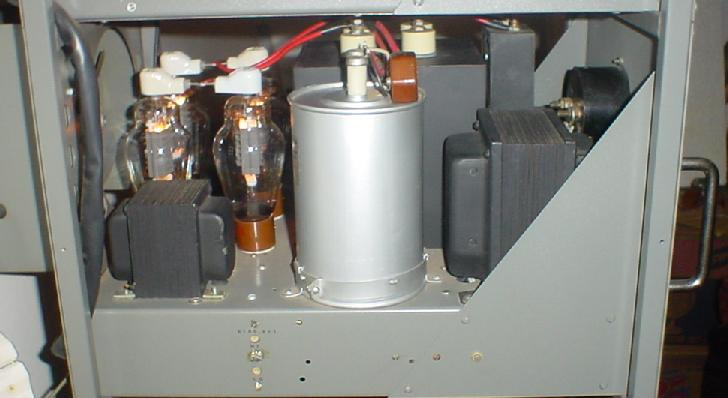

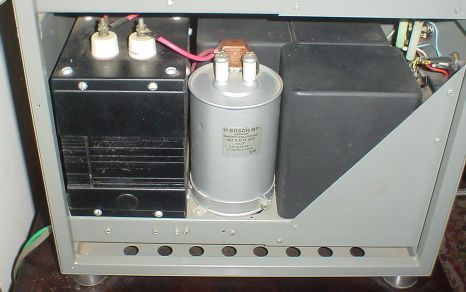

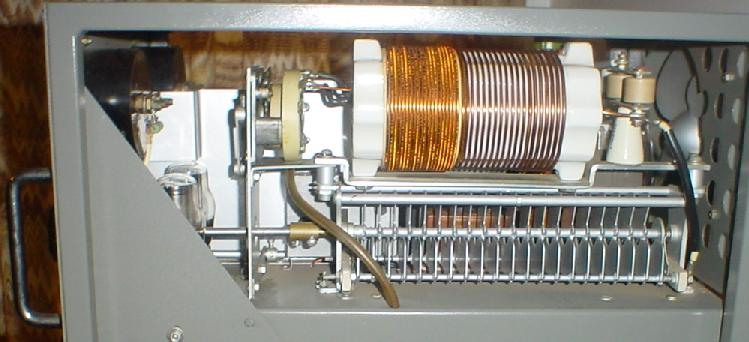

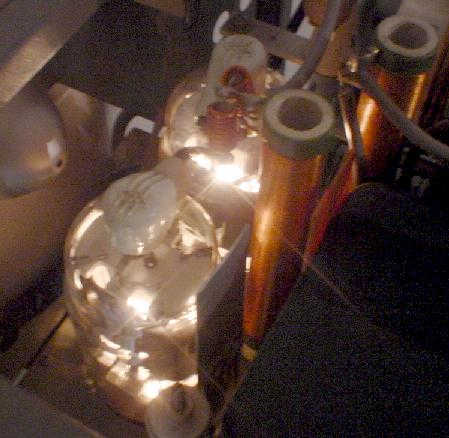

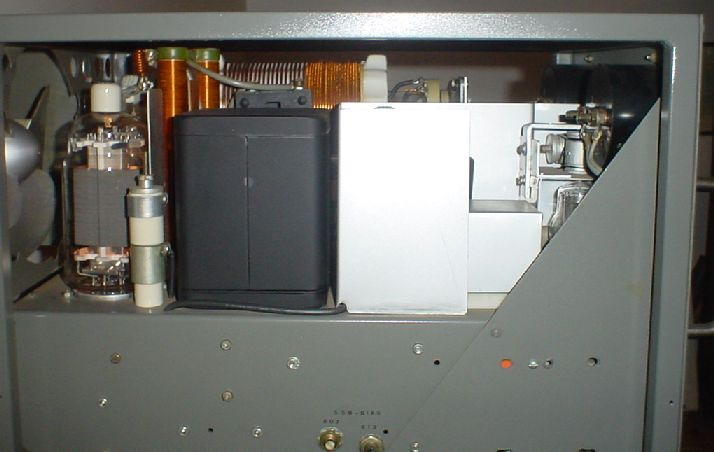

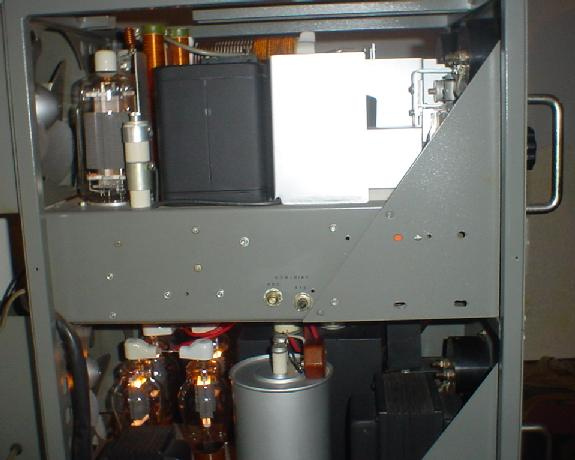

Aqui novas fotos  do "S 300"
(DETALHES CONSTRUTIVOS)

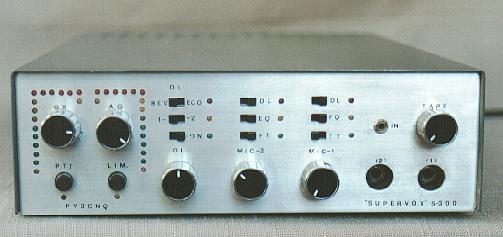

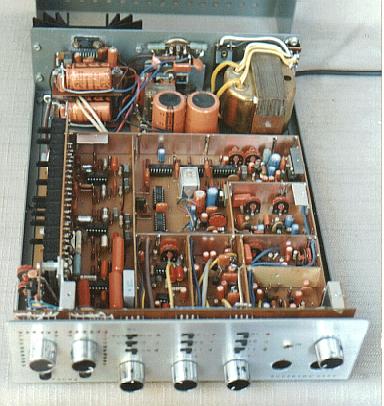

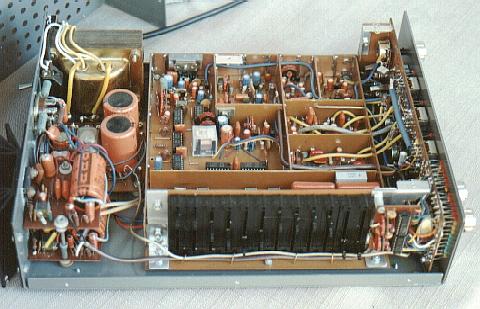

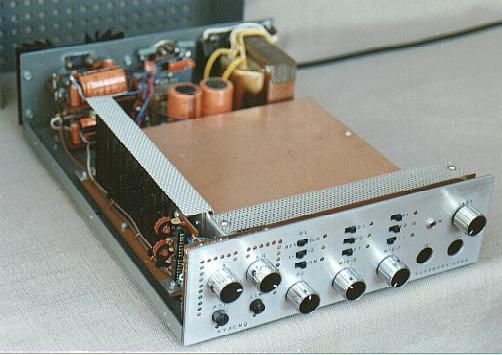

 PROJETO - -  SUPERVOX  -  S 300  -  - (PY3CNQ-1996)

...........

 Processador e  excitador de Áudio  (40W. rms)
 para o Transmissor de 300w./ 900w.
  Projetado para proporcionar uma excelente qualida-
 de de áudio, este processador conta com recursos, como
 equalização gráfica de 12 canais, limitador de Áudio
 linha de retardo e Eco. A partir da equalização gráfica
 as frequencias de áudio são divididas e processadas em
 dois canais independentes, com os respectivos contrôles
 de nível, e amplificadores finais conectados em ponte.

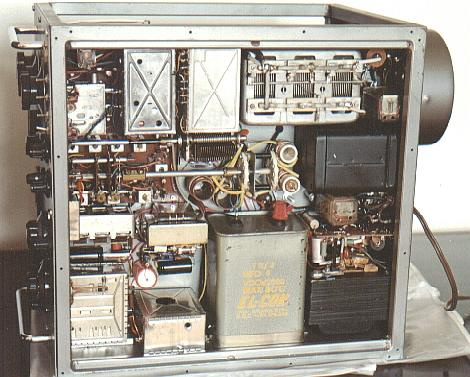

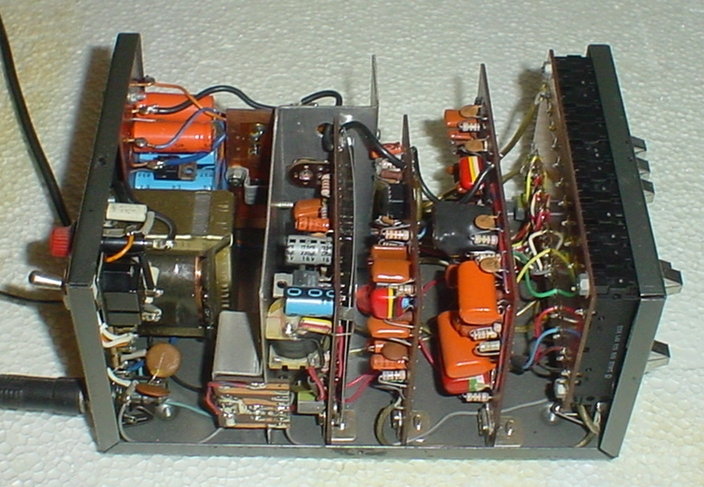

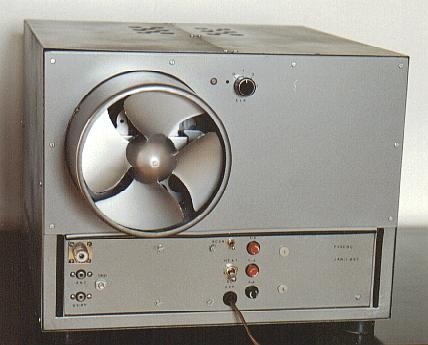

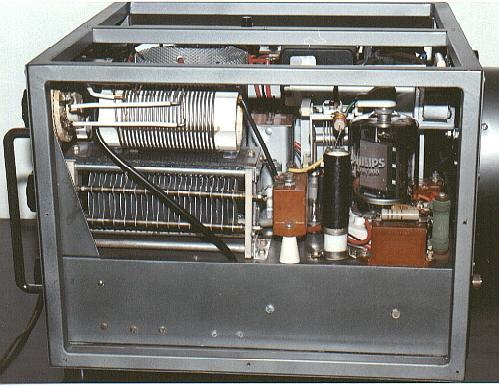

 PROJETO - -  SUPERVOX - S 200 PWM - (PY3CNQ-1997) - Transceptor de AM -   Pot.  de  Saída - 200 watts

.......................................................................
  Para as faixas de 40 e 80 Metros.O sistema de modulação é por Largura de Pulso (PWM),o que proporciona
  um rendimento e nível de modulação extremamente elevados. A qualidade do áudio proporcionado por este sis-
  tema é extraordinária para uma emissão em AM, devido a ausencia de transformadores no processo de modula-
  ção.  Opera com o sistema de áudio interno, ou com o processador-excitador externo, que construí especialmen-
  te para este modulador,para qualidade extra, e que no devido tempo será anexado a esta página, assim como a
  parte de recepção, ainda não esquematizada.
  Apesar do aspecto antigo, este transceptor incorpora tecnologia bastante atual no processo de modulação de alto
  nível, e a maior parte dos componentes são do estado sólido. Utiliza apenas 3 válvulas --(2) QE08-200 e (1) QE03-10
  Tem sistema de proteção de sobrecarga e resfriamento por exaustão. O projeto do modulador foi baseado em um
  circuito desenvolvido por um colega argentino (LU8EHA) Para adequa-lo ao nosso projeto foram introduzidas algu-
  mas alterações e melhorias, que se fizeram necessárias.
  DIMENSÕES: 30 X 39 X 40 cm.
  CURIOSIDADE : Este foi o primeiro transmissor  com modulação por largura de pulso (PWM/AM)
  projetado e construido por um radioamador no Brasil e destinado ao uso radioamadorístico
             esquema grátis   -    Parte - 1     --    Parte - 2    --   Parte - 3 -  Informações
...
  Veja aquí novas FOTOS deste transceptor
..
           ( Copyright 1997 -2012  Radios Antigos -PY3CNQ )                                João D.C. Azzolin

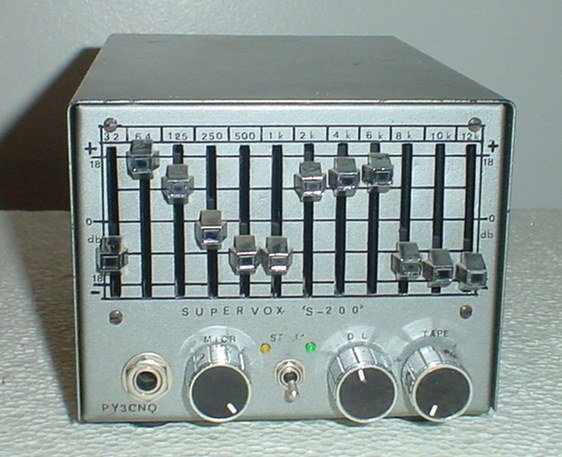

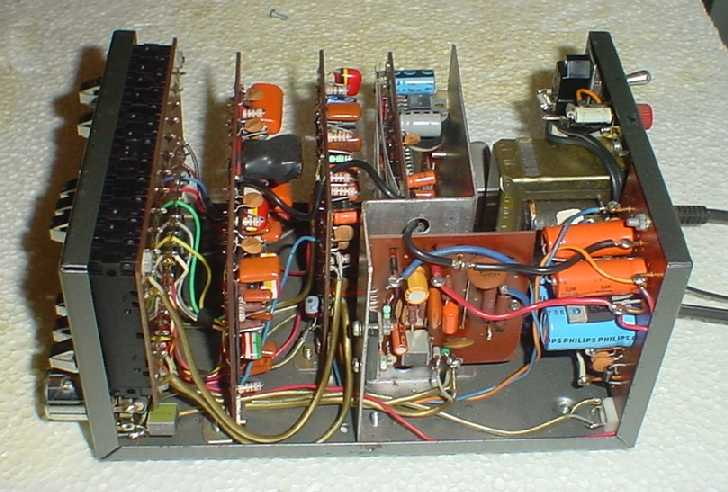

 PROJETO - - SUPERVOX - S200-1  (PY3CNQ-1997) Processador e excitador de audio
..
....................................................................................................................
   Projetado especialmente para o transmissor "Supervox S 200 pwm" este processador e excitador externo propor-
  ciona uma excelente qualidade de audio adaptando-se bem a qualquer microfone dinamico de baixa ou media
  impedancia. O circuito está composto por um pré amplificador com elos de realimentação DC. e AC. e pré-ênfase
  seguido de um equalizador gráfico monoaural de 12 canais, uma linha de retardo e um amplificador final com
  cerca de 10 Watts de potencia. Esta potencia é necessária para compensar as perdas no sistema de acoplamento
  com o modulador pwm, garantindo ausencia de distorção e estabilidade da tensão de referencia. Uma fonte si-
  métrica de +15 - 15 volts alimenta o circuito.
  Mais tarde utilizamos este mesmo processador como audio externo para os transmissores "S2000" e S2001"  com
  excelente resultado.
                                                   PY3CNQ - João
 PROJETO - - SUPERVOX-S2000-PWM  (PY3CNQ- 2000) - Transmissor de AM -  Pot. de saída - 200 Watts
                                      ( Totalmente Transistorizado )
 Para  faixas de 80 e 40 metros.Este novo projeto é uma versão totalmente transistorizada do anterior(Super-
 vox-S200-PWM) utilizando transistores Mosfet de potência. O circuito final de RF trabalha em classe "E" proporcio-
 nando um alto rendimento. Todo o circuito de RF e áudio foi desenvolvido através de experimentação, até obter-
 mos um funcionamento seguro e estável. O sistema de áudio interno que desenvolvemos especialmente para este
 projeto é bastante mais elaborado que o anterior, dispensando totalmente o uso de processador externo.
 O modulador pwm ( esquematizado na "Parte - 2" ) é o mesmo utilizado no modêlo anterior ( LU8EHA) em uma ver-
 são atualizada, onde introduzimos algumas modificações.
  A "Curiosidade" mais acima expressa tambem se aplica a este projeto, desta vez com transistores"Mosfet" de
 potência .
 Obs: Concluidos os experimentos  este transmissor foi desmontado. O circuito resultante e demais informações
         abaixo publicadas continuam válidos.
                esquema grátis - Parte -  1        - - Parte  -  2        - - Parte -  3  -  Informações

   ( Copyright 1997 -2012  Radios Antigos -PY3CNQ )                    João

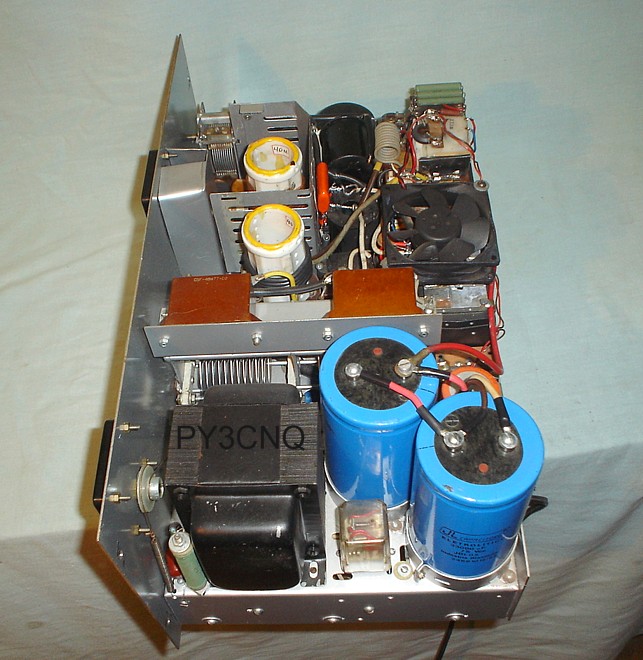

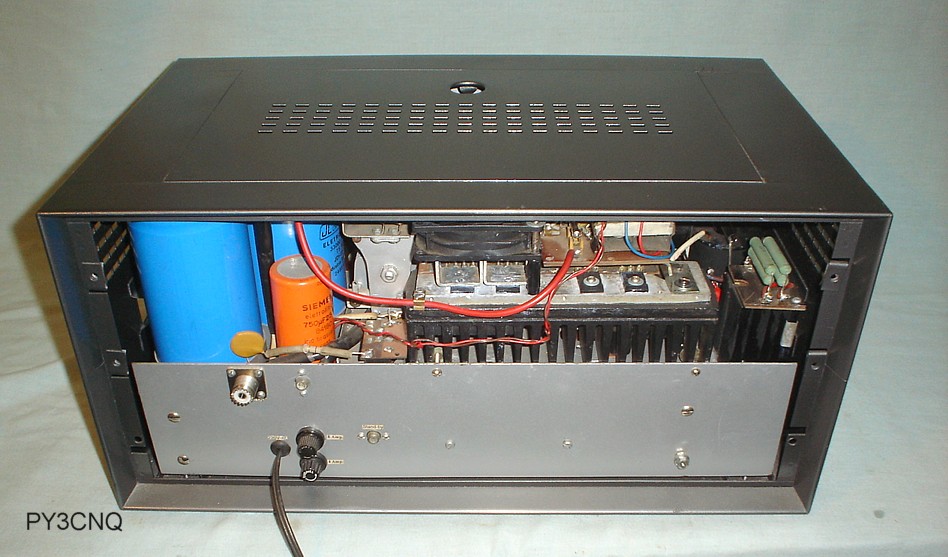

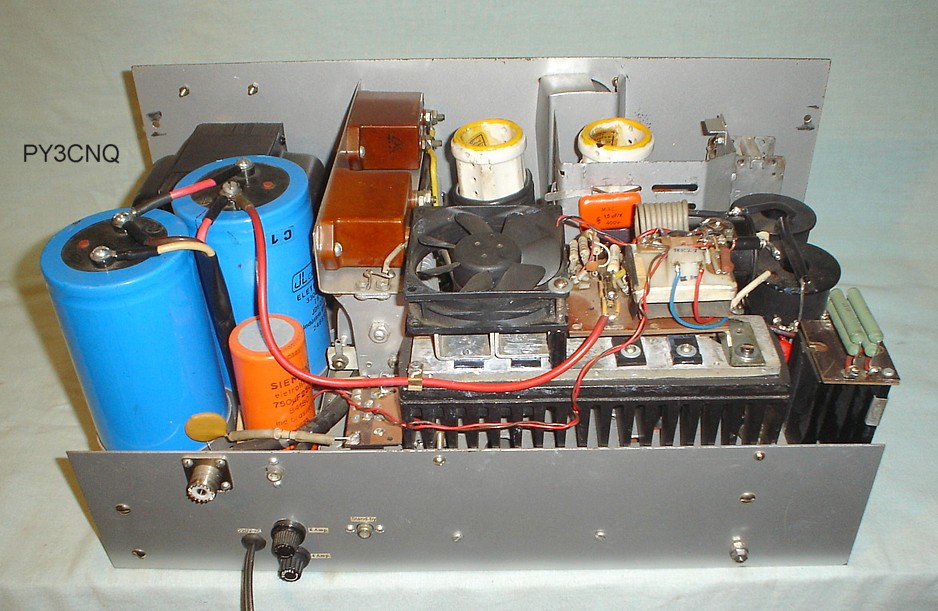

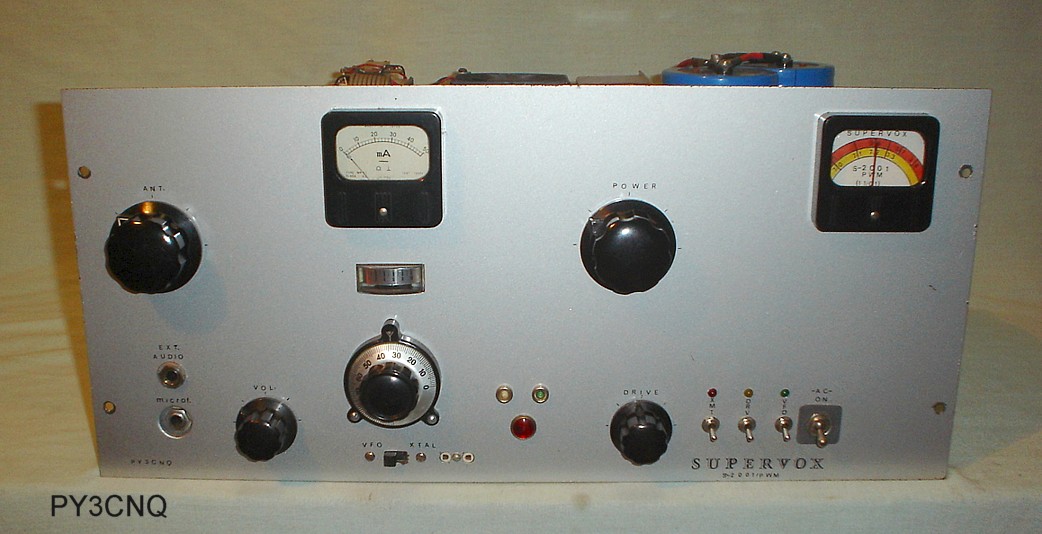

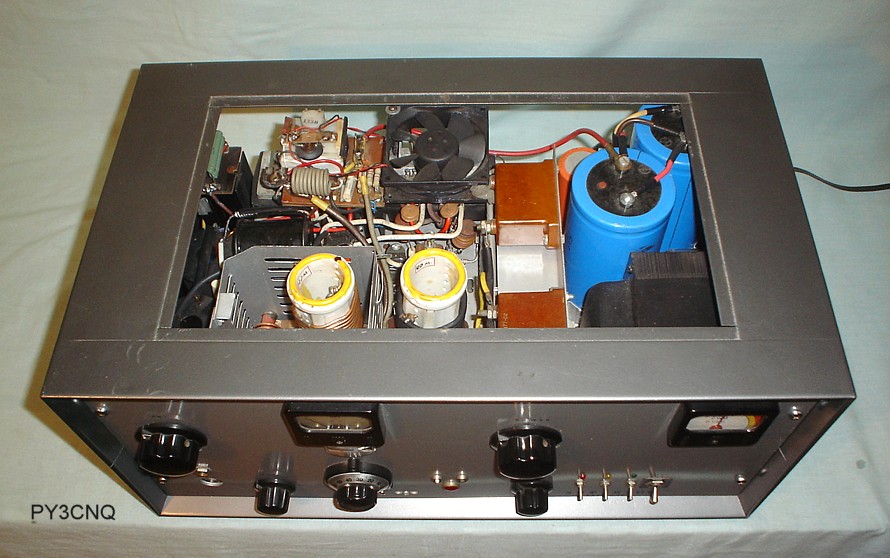

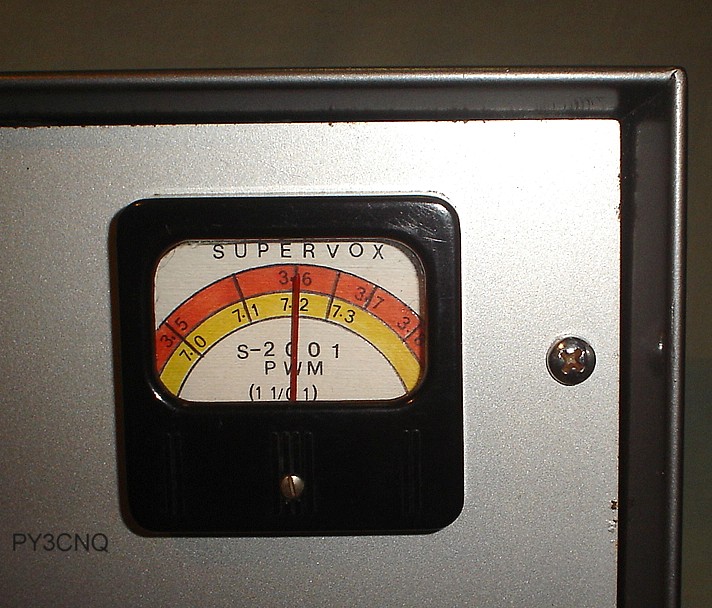

  PROJETO -- SUPERVOX- S2001-PWM (PY3CNQ-2001) Transmissor de AM - Pot. de saida - 400 Watts
                                   ( Totalmente Transistorizado )
.......................................................
.............................................................

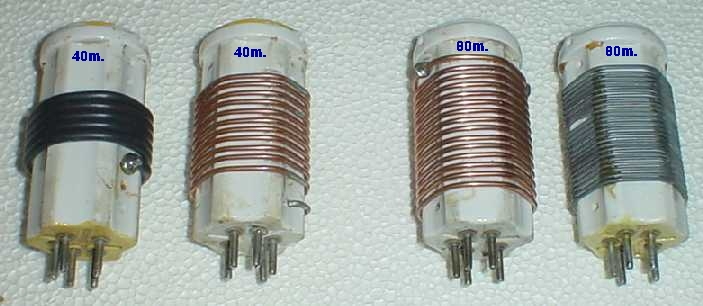

    Nas fotos abaixo, detalhes das bobinas intercambiaveis e trampas para a 2a. harmonica.
....................................................................
  Prosseguindo com  os experimentos, desenvolvemos e construimos este transmissor, tambem com modulação
  por largura de pulso (PWM) mas com o dobro da potencia do anterior. Em RF. utilizamos dois (2) transistores
  IRFP460 trabalhando em classe "E"  com chaveamento (switching) independente através de dois transisto-
  res IRFP260. Todo o conjunto, inclusive fontes e sistema de sintonia foi armado em um chassis e caixa de um
  velho Delta 370 sucateado. Os paineis frontal e posterior foram substituidos.  O sistema de áudio interno é
  bastante bom, mas para qualidade extra utilizamos um sistema externo mais elaborado ( igual ao projetado pa-
  ra o  Supervox S-200 PWM)
 Obs: Para 40 e 80 metros. A troca de faixa se faz automaticamente ao intercambiar as duas bobinas (acima)
 Finalmente estou publicando o ESQUEMA  do circuito final de RF e modulador PWM -O excitador de RF,
fontes, circuitos de proteção, comandos, excitador de áudio e demais itens ficam a cargo e preferencia
de quem utilizar este circuito (testado e aprovado) em novo projeto.
A tensão de "Gate"dos IRFP460 é importante que esteja em torno de 20 volts e deve ser monitorada
para permitir o ajuste correto ao mudar a frequencia de transmissão. Como sugestão, coloque um
secundário extra de 1 espira no "driver" e retifique a tensão para ser constantemente observada
em um voltímetro no painel.  Boa Sorte.  PY3CNQ---JOAO

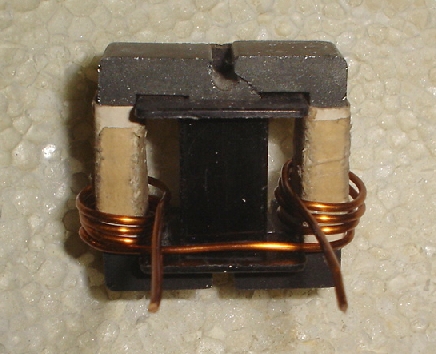

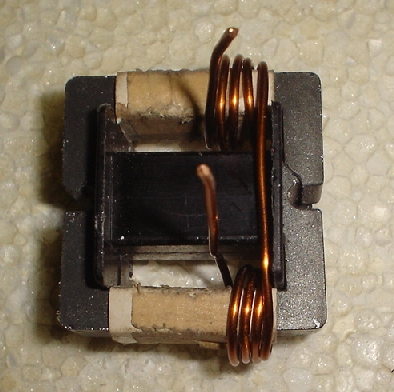

O transformador DRIVER:
Use um núcleo de ferrite  com permeabilidade suficiente para que cada espira do secundario (de 1 espira)
tenha a indutancia de 5,5 uh. (entre 5 e 6 uh.) Tambem podem ser utilizado mais de um núcleo juntos
para que alcance a indutancia indicada.   Uma toroide dupla de ferrite ou duas toroides lado a lado
tambem podem ser utilizadas  desde que a indutancia em uma espira resulte correta.
Veja nas fotos a seguir, o modo correto de construir o "trafo"

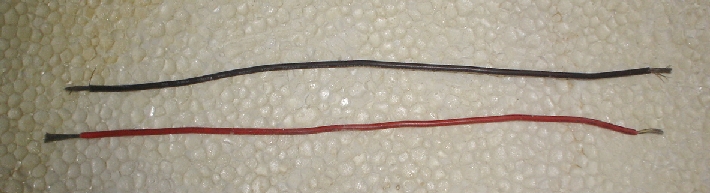

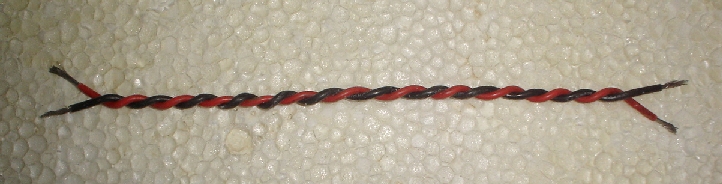

Os fios do secundários devem ser torcidos para que não haja diferença de fase.
Os resistores conectados entre os "gates" dos IRFP460  nivelam a tensão entre
ambos sem coloca-los diretamente em paralelo pois a resistencia entre gate
 e source é infinitamente menor. Se ligados diretamente em paralelo a potencia de RF será igual
a de um transistor apenas, ou seja 250 watts, máximo.
As dimensões do "driver" nas fotos  estão ampliadas , o tamanho real é bem menor, veja no
desenho do projeto anterior ( S2000/PWM)
Esta disposição garante um funcionamente perfeito e seguro como em um "valvulado"

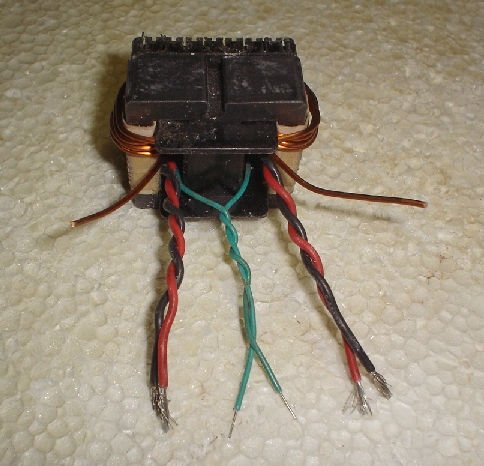

O  secundário de uma espira (fio verde) é para possibilitar a medição e o monitoramento
da tensão de "gate" ou seja, da potencia de excitação correta.
As fotos: DRIVER1  --  DRIVER2 --  DRIVER3 --  DRIVER4 -- DRIVER5 --  DRIVER6

                                                                                                             PY3CNQ

           (Copyright 1997-2012 -- Radios Antigos-PY3CNQ)

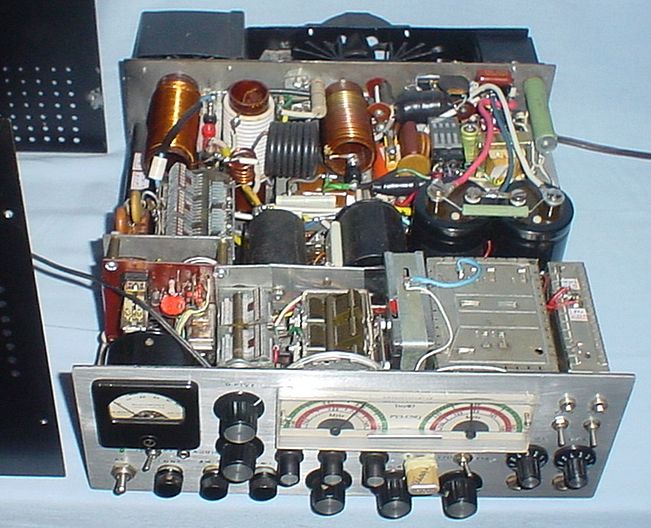

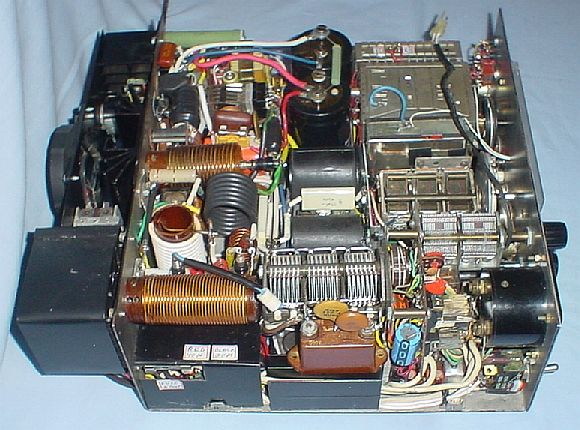

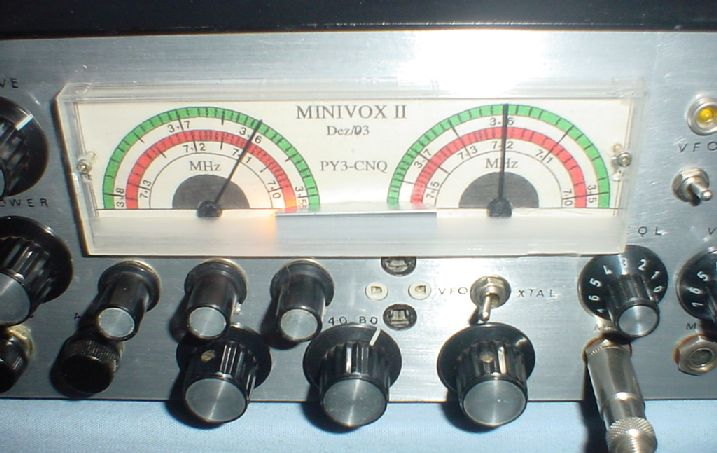

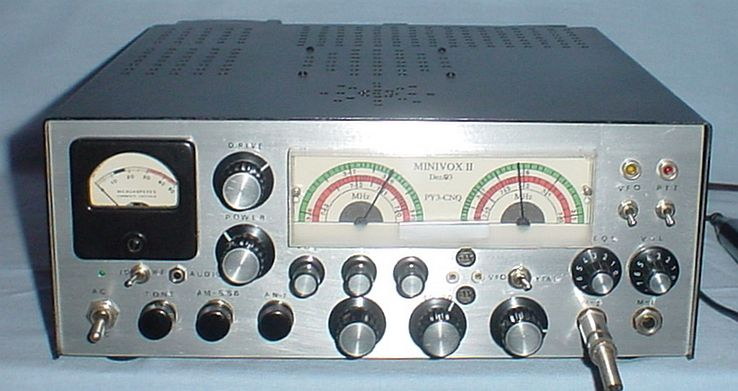

  PROJETO -- MINIVOX - II - PWM  PY3CNQ-(2003) Transceptor de AM  - Pot. de saída - 180 Watts
                                                                           ( Totalmente Transistorizado )
.........................................................................

........................................................................................................................
  Este transceptor foi desenvolvido a partir de um antigo projeto meu de 1993 e originalmente tinha apenas 20W. de
  potencia. No estagio final de RF utilizava um transistor bipolar (MRF455) com modulação em coletor.
  Preservamos a parte de recepção que funciona muito bem para receber emissões de AM ou de SSB e substituimos
  toda a parte de RF e modulador agora com transistores Mosfet, estagio final de RF em classe "E" e modulação por
  largura de pulso (pwm) Conservamos a fonte original de 12 volts e instalamos outra de 120 volts 4 amperes  para o
  circuito final de rf. e chaveamento.  O maior problema enfrentado foi o pouco espaço disponível e tambem o com-
  promisso de não alterar o painel frontal que foi conservado na íntegra.
  Opera em 40m. e 80 m. com transmissão somente em AM.  Optamos por sintonias independentes para transmissão
  e recepção pois para AM é sempre mais interessante.
  Usa um (1) transistor IRFP460 em rf  e um (1) IRFP260  no modulador PWM como chaveamento (switching)

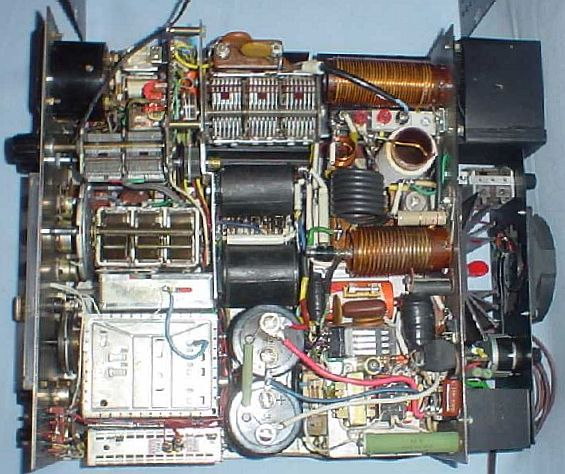

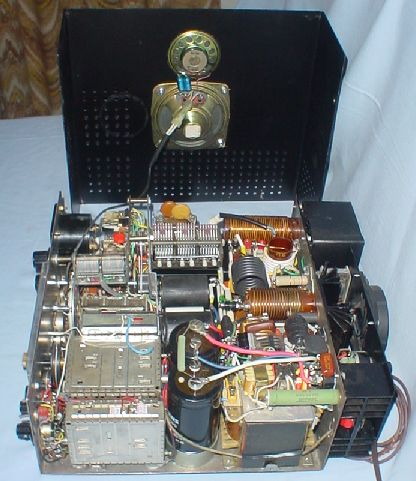

  Nas fotos não aparecem os componentes da parte de recepção e do excitador de RF, por estarem sobrepostas por
  outros elementos como os filtros do modulador etc.  Nas caixas blindadas estão o VFO, o primeiro estagio de rf.,
  o modulador pwm e o pré-amplficador e excitador de áudio.

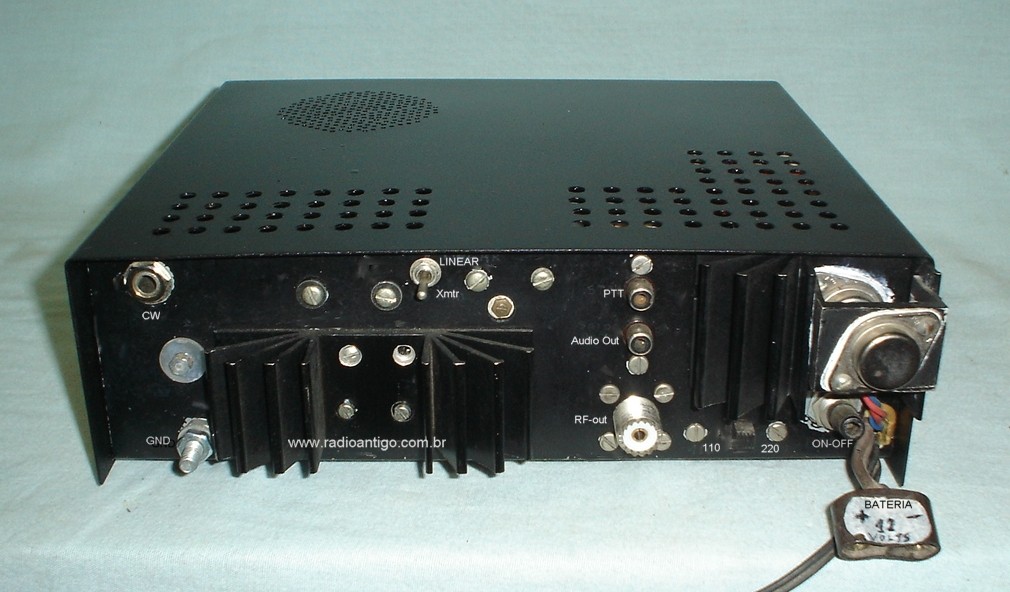

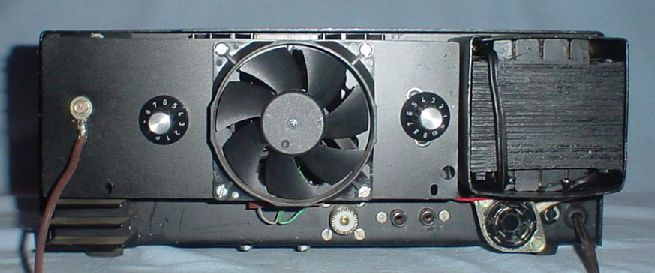

  Na foto do painel posterior vemos o transformador da fonte de 12 volts  onde deveria estar o dissipador com os 2
  transistores 2N3055, este foi colocado dentro da caixa onde estava o transformador, para eliminar a captação de
  zumbido de AC em outros circuitos.   Um dos knobs ao lado do "cooler" controla a rotação deste e o outro é um
  ajuste do circuito de antena. O conector (soquete) de 6 pinos é para o eliminador externo (ainda não construido)
  para bateria de 12 volts.
  Presos na tampa, dois pequenos alto-falantes com divisor de medios, proporcionam uma boa reprodução de audio.
  Esquema e informações serão acrescentados mais tarde.
  DIMENSÕES: 12 X 31 X 29 cm.
  ( Copyright -1997-2012- Radios Antigos -PY3CNQ)

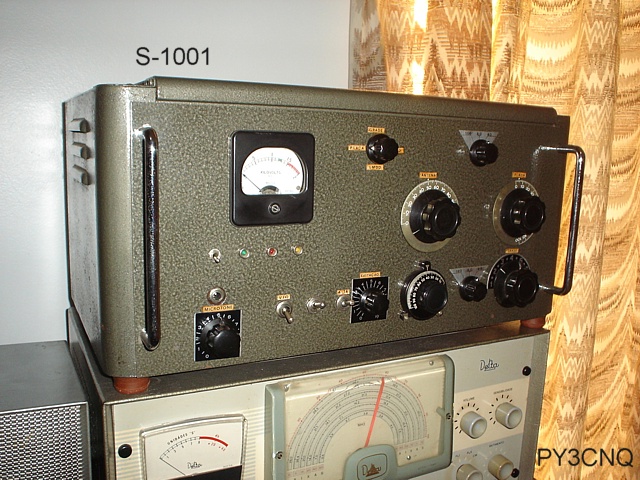

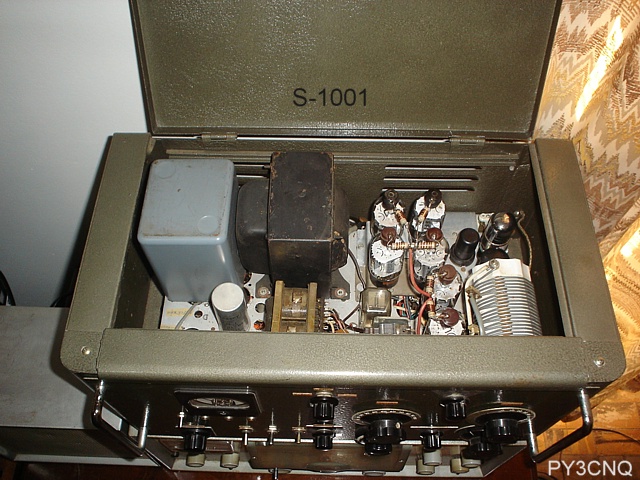

 PROJETO -- SISTEMA "1001"  de Modulação em Screen (G2) (PY3CNQ -1998)
........................................Revisado em Janeiro de 2012
 Modulador transistorizado  e sistema de audio projetado para modular em screen (G2 um transmissor de AM com
6 válvulas 6DQ6-B  conectadas em paralelo no estagio final de RF.  Não há acoplamento indutivo entre o circuito
modulador e as grades (G2), proporcionando uma transferencia de audio, sem deformação apreciavel.
A potencia irradiada é da ordem de 150 watts de portadora e de 200 Watts com o sinal modulante aplicado.
AJUSTES para um perfeito funcionamento:
1- Posicione "P-2" para o meio do curso
2- Ajuste "P-1" para 70 volts em "PT-1"
3- Ligue a chave de sintonia (CH-1) e ajuste "P-3" para + 110 volts em "PT-1"
4- Com "CH-1" ligada, conectar a alta-tensão (de placa) e sintonizar o o circuito tanque final para a máxima
potencia de saída possível  (medida com um wattímetro). A corrente de grade das válvulas 6DQ6 deve estar
ajustada para 10 miliamperes.
5- Desligar a chave de sintonia "CH-1", a corrente de placa deve cair para cerca de 200 miliamperes
6- Posicione "P-5" (no pré-amplificador) para o meio do curso e posteriormente procure o melhor ponto
de trabalho para este ajuste de impedancia de entrada para o transistor BC548
7- Ligue o microfone ou injete um sinal de áudio de 600 ou 1000 ciclos e ajuste "P-2"para o melhor
compromisso entre porcentagem de modulação e máxima leitura (deflexão) no miliamperímetro de placa
com o sinal modulante (de preferencia com o auxilio de um osciloscópio)
8- A seguir, verifique novamente a tensão em "PT-1"  e se necessário reajuste "P-1" para +70 volts
(tensão normal de screen sem modulação )
IMPORTANTE: Sintonize sempre para o máximo de potencia de saída possível, com a chave de sintionia
"CH-1" ligada e a seguir desligue-a.
Com o sinal modulante, a corrente de placa deve chegar a 300 ma. (nos picos...)
O ajuste de neutralização é muito importante e estará correto quando a corrente mínima  de placa (sintonia)
coincidir com a máxima potencia de saída .
O circuito original de 1998 foi revisado , provado e aprovado.... BOA SORTE !
PS: Funcionará igualmente com outros tipos de válvulas que utilizem baixa tensão de screen (G2)
VEJA AQUI o    E S Q U E M A

 (copyright 2007-2016- Radios antigos - PY3CNQ)

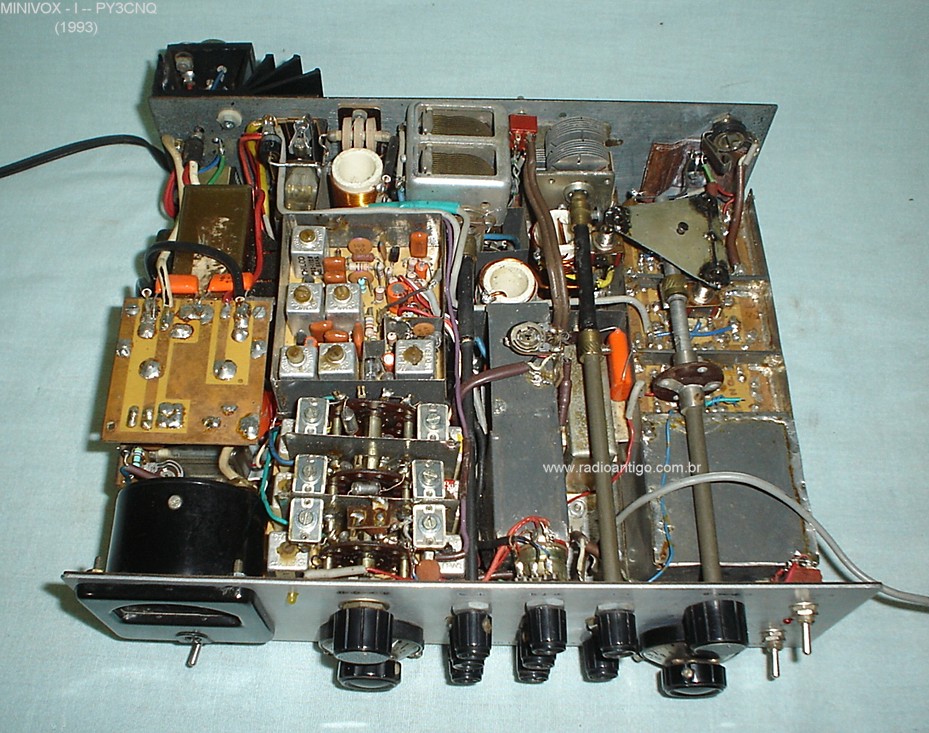

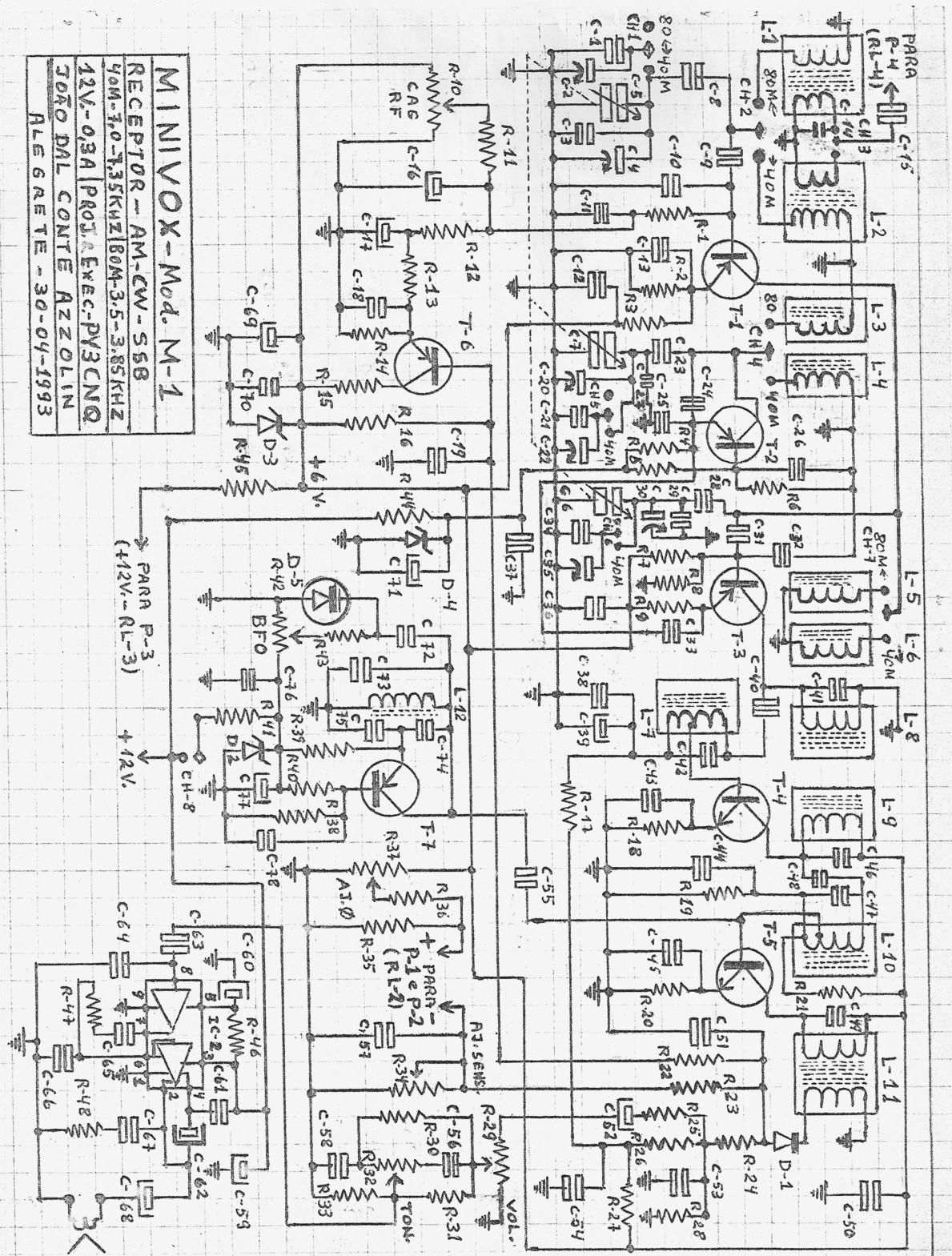

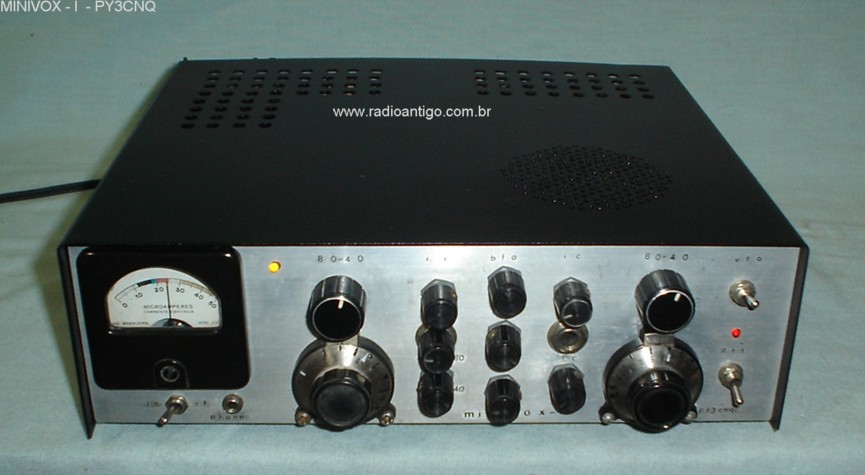

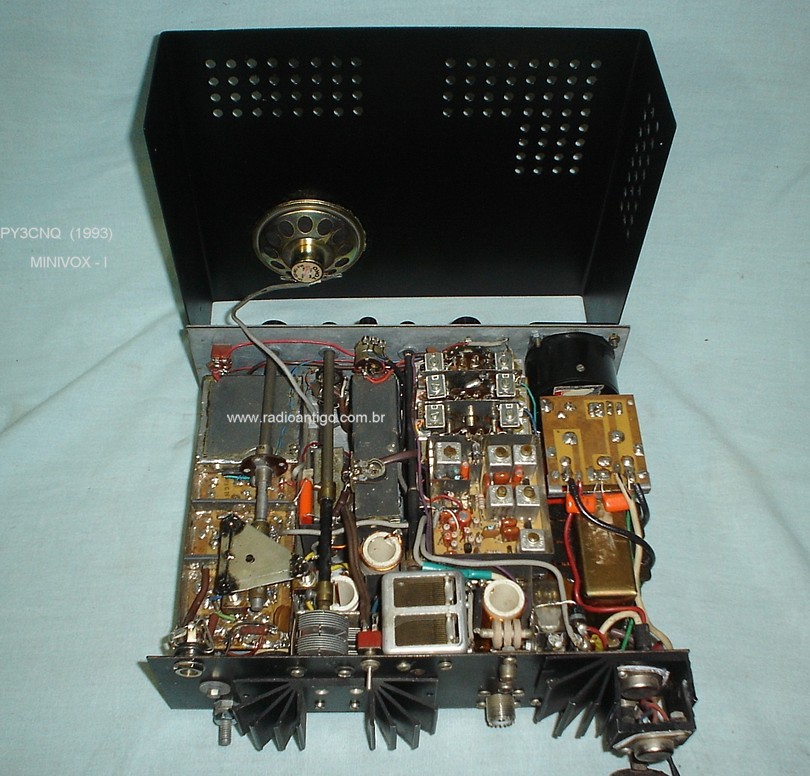

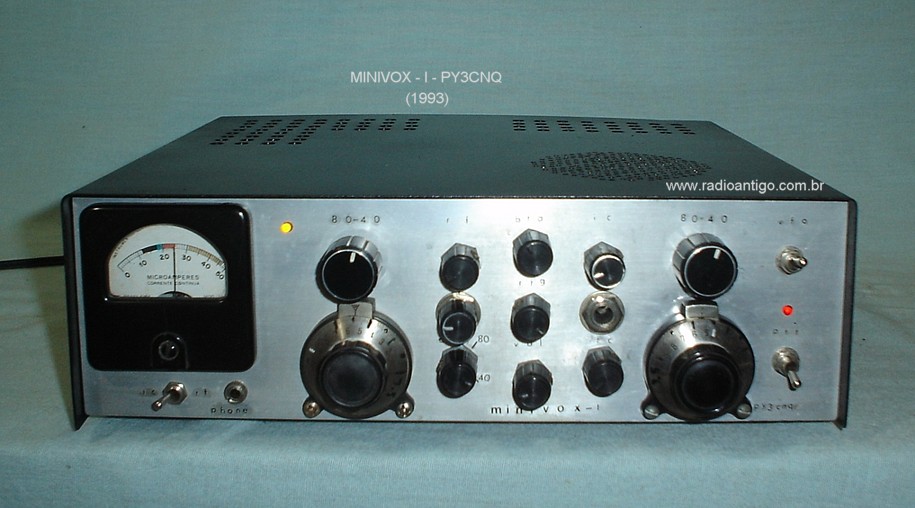

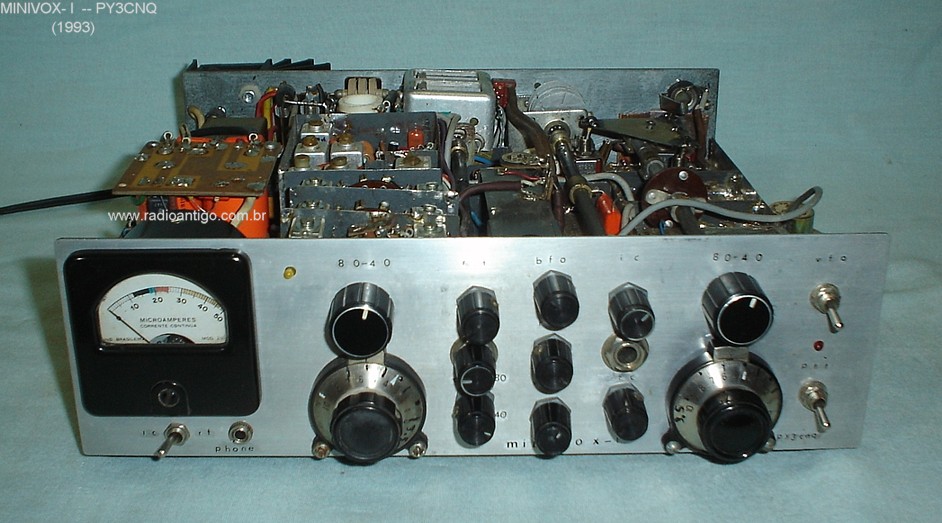

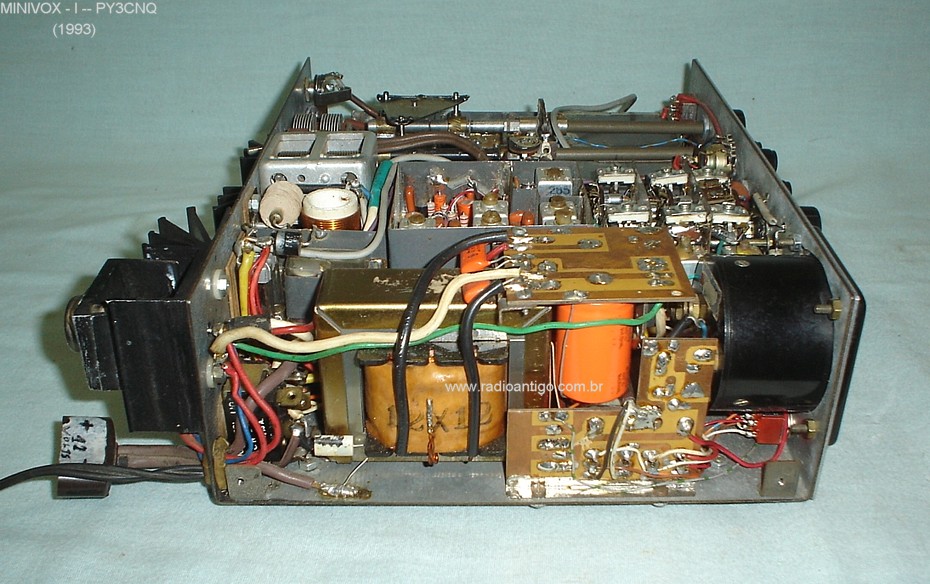

..PROJETO -- MINIVOX - I  (PY3CNQ - 1993) Transceptor de AM  - Pot. de saída -  10 Watts
..........................................
 Funciona com bateria de 12 volts ou com a fonte interna para AC. Meu primeiro transceptor de AM aquí pu-
 blicado como curiosidade . Foi utilizado durante muitos anos como excitador de RF e áudio para uma etapa
 "Delta 370", com excelentes resultados. O  circuito do receptor foi inspirado  no sistema do rádio Philco
 "Transglobe"  com o acréscimo de um circuito extra de CAV, oscilador para CW e SSB, novo circuito
 detetor, circuito do essímetro, ganho de RF e novo circuito de áudio  . Todas as bobinas foram construidas
 e recalculadas para as faixas de 80 e 40 metros, resultando no monobloco que se pode ver nas fotos.
 Para complementar, veja aquí  os esquemas  da parte do TRANSMISSOR    e tambem do RECEPTOR
 Dimensôes : 8 X 27 X 23 cm.
         PY3CNQ - João
..
..

 FDMDV -( Frequency Division Multiplex Digital Voice) Voz Digital - clique
.WinDRM - voz digital -Digital Radio Mondiale-

..

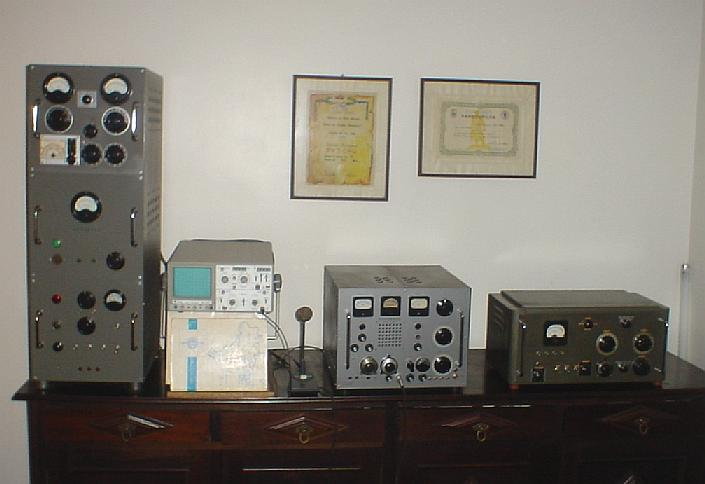

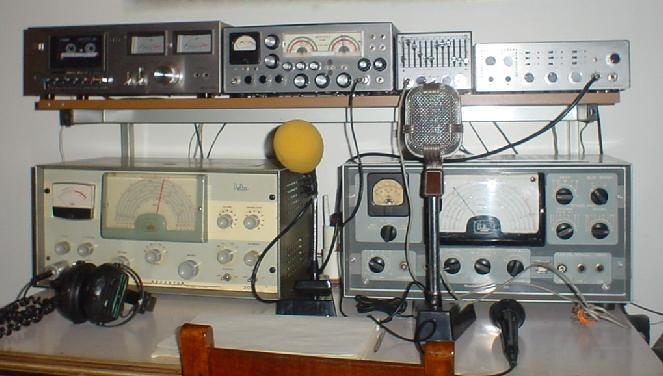

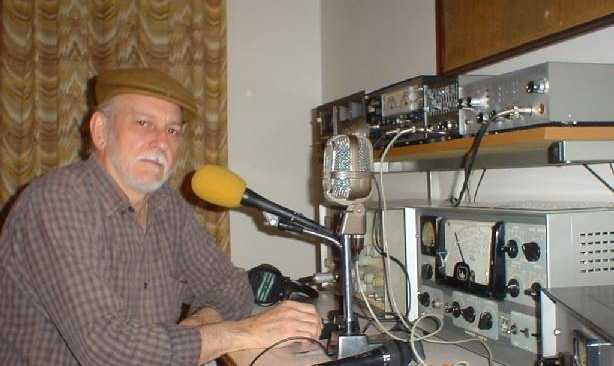

                            SHACK   de   PY3CNQ

...............................
  Acima, algumas fotos de meu modesto shack  onde podem ser vistos os transmissores e outros aparelhos de minha
 construção  que foram mostrados e detalhados nesta página.        O transmissor que aparece na extrema direita na
 4a. foto resultou de um experimento com um sistema de modulação em screen, transistorizado  e com acoplamen-
 to direto ( sem transformador ) Funcionou bem e futuramente publicaremos o esquema e fotos.
 Veja em uma das fotos a minha micro-coleção de microfones  antigos.
 Aquí uma foto do SHACK atual (clique)


 ( Copyright - 1997 - 2016 (Radios Antigos-PY3CNQ )
....
Retorna ao índice
