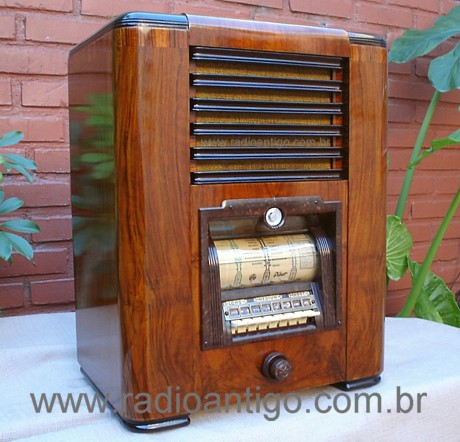

London, England (1939)
Superheterodino (F.I. 451 khz.)
Para 220/250 volts AC - 50 Hz.
6 Valvulas: X65 - 6U7G - 6Q7G -
6U5G - 6F6G - 5Z4G
3 Faixas de Ondas:LW -MW -SW
Indicador de sintonia ( 6U5)olho-
magico.
Alto-falante eletrodinamico de 8"

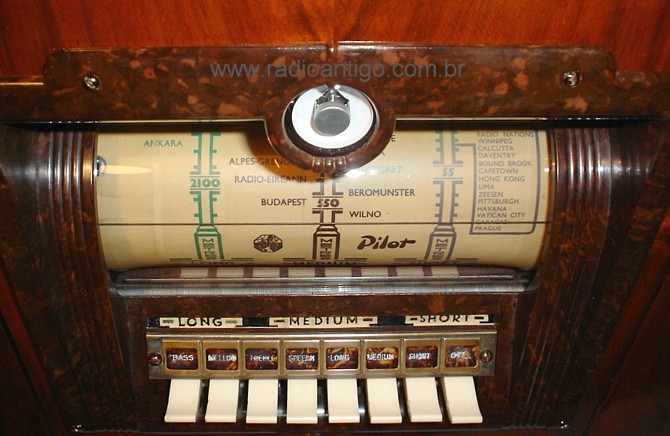

Seleção de tonalidade e chave
de ondas comandados por tecla-
do. Da esquerda para a direita:
as 4 primeiras teclas selecionam
as tonalidades: Bass - Mellow -
Treble e Speech. As 3 seguintes
selecionam as faixas de ondas:
Longas - Medias e Curtas .
A última tecla é a chave AC/off.
Dial tipo "tambor" giratório.
Tem um total de 5 lampadas pi-
loto: 2 para a iluminação da es-
cala e 3 para as faixas de ondas
selecionadas.
Um unico comando por knobs
duplos para o controle de volu-
me e sintonia.
____________________________

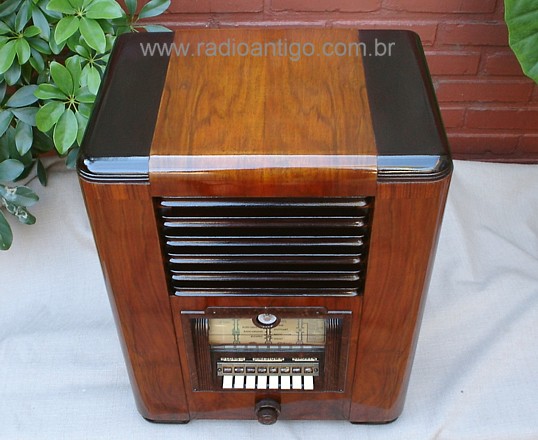

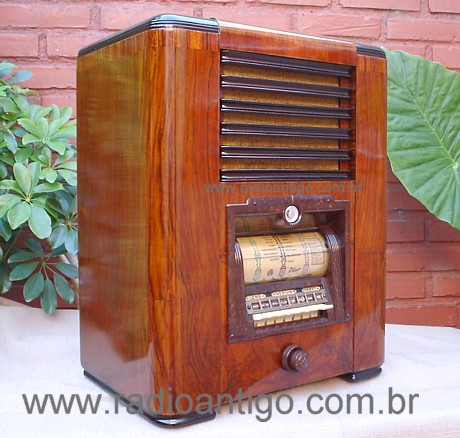

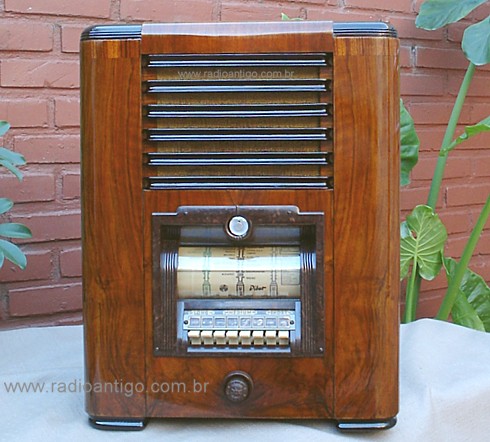

.Caixa de madeira com laca res-
taurada por processo inteirmen-
te manual (goma-laca)
Moldura do dial e knobs em ba-
kelite. Pano original.
____________________________
.
A empresa PILOT na Inglaterra:
Criada em 1936, a Pilot inglesa
começou a produzir
com com-
ponentes importados dos EUA
e algumas partes de fabricação
local. Nos primeiros 3 anos fabri-
cou radios semelhantes aos da
empresa norte-americana no en-
tanto algumas alterações
foram
introduzidas , como tipo de vál-
vulas e de gabinetes.
A Pilot americana exportou para
muitos países, enquanto
que a
empresa inglesa nada exportou
antes da II Guerra, exceto para
a
Irlanda , um numero limitado
de
receptores.
____________________________
.
Datas importantes
na historia
da PILOT
RADIO COMPANY
1925:Empresa
originalmente for-
mada para
venda de KITS e com-
ponentes
para montagem de re-
ceptores.
1927: Introdução
do "WASP"
um recetor
de ondas curtas .
1928: Publicação
da revista "Ra-
dio Design"e
introdução do"Su-
per Wasp"
1929:Introdução
do "AC Super
Wasp" (para
corrente alternada)
Aquisição
da Speed Tube Corp.
Produção
da valvula de baixo
ruido,
tipo "227"
1930:Primeira
fábrica de radios
denominados
"Midget"
1931: O
primeiro duplo superhe-
terodino,
o "Super Wasp" Cathe-
drall.
1933:Falencia,
durante a "Gran-
de Depressão"
1934: Formação
da nova empre-
sa em Long
Island City,New York
1936: Formação
de uma filial in-
glesa em
Park Royal Road, Lon-
don, England.
1940:Paralização
de todas as ati-
vidades
comerciais durante o
periodo
de guerra na Inglaterra.
1942: Encerramento
de todas as
atividades
comerciais durante o
periodo
de guerra nos EUA.
1942 a
1945:Produção de Guerra
Equipamentos
de comunicação,
tambem
destinados à USSR e a
China.
1946:pós
guerra.Sintonizador de
FM, eficiente
e de baixo custo.
1947:Televisor,
o primeiro com
preço
inferior a U$100.
1948:Componentes
para Hi-FI
1949:A"Emerson"
adquire gran-
de interesse
na Empresa.
1950: Cessa
a produção de apa-
relhos
para o mercado .
1962: Morre
Isidor Goldberg, o
fundador
da Pilot.
1963: A
"Emerson" compra a
empresa
e a dissolve.
____________________________
Nome original da Empresa fun-
dada por Isidor Goldberg em1925
Pilot Mfg. Co. ,103 Broadway,
Brooklyn, N.Y. - U.S.A.
Mais tarde, com o crescimento
da empresa, novas fábricas
e
novas denominações:
Pilot Radio Corporation,
Long
Island City, N.Y - USA
Pilot Radio & Television
Co.
Pilot Radio and Tube Co.
,Law-
rence, Massachusetts, USA
Pilot Radio Co. ,37-06
36th street
Long Island City, N. Y. - USA
____________________________

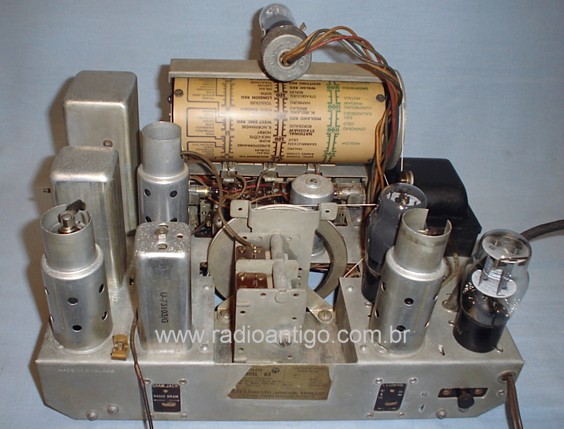

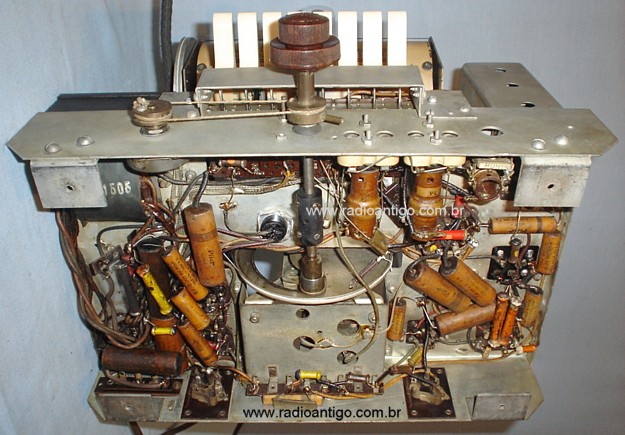

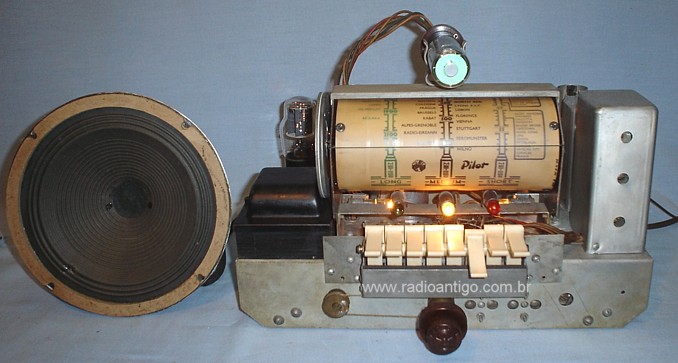

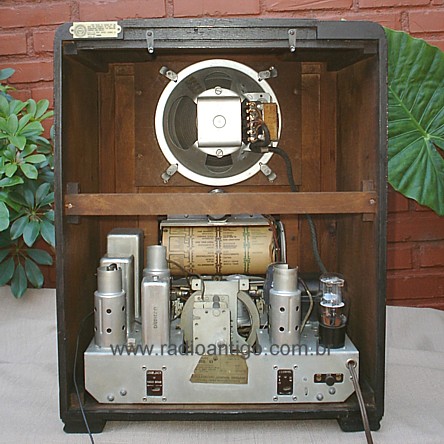

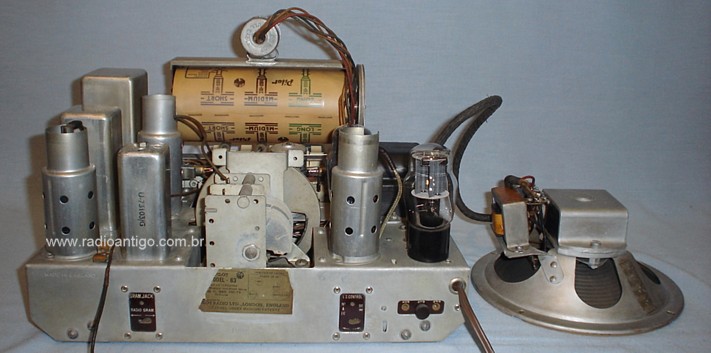

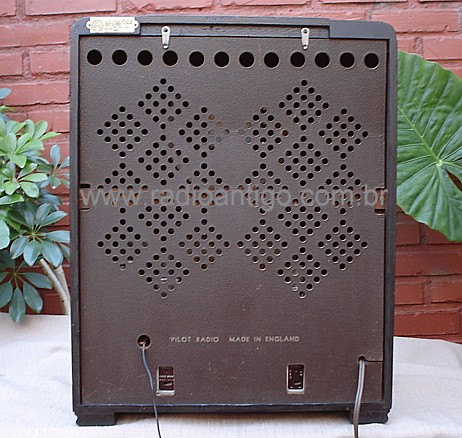

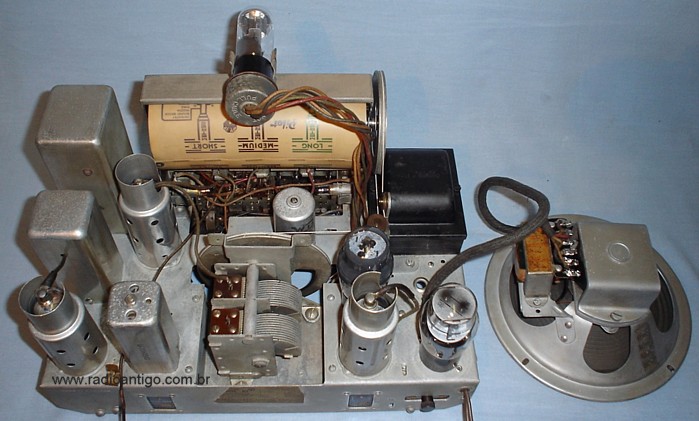

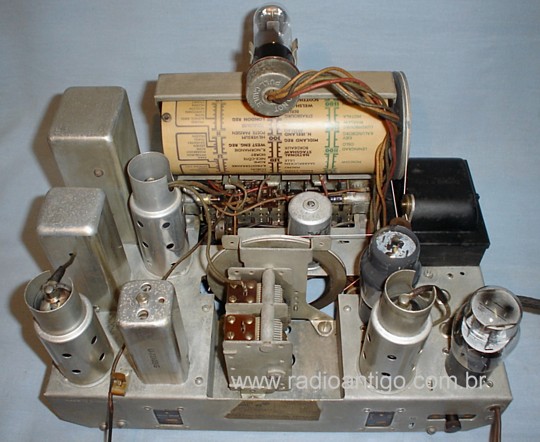

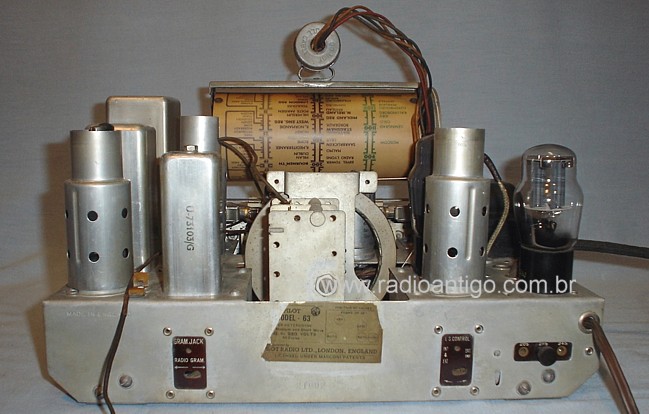

Outras fotos deste PILOT 63
...........Clique
para ampliar
. .
...
....
..
...
.....
.....
..
..
...
.....
.....
..
...
......
......
..

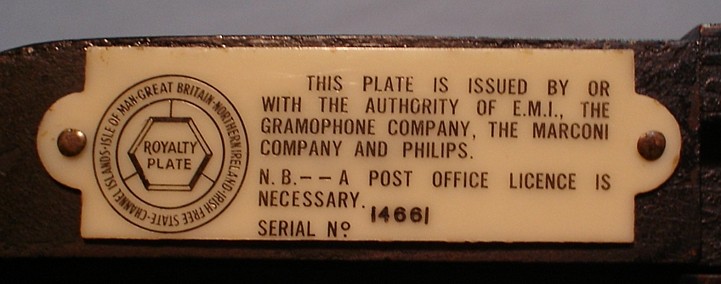

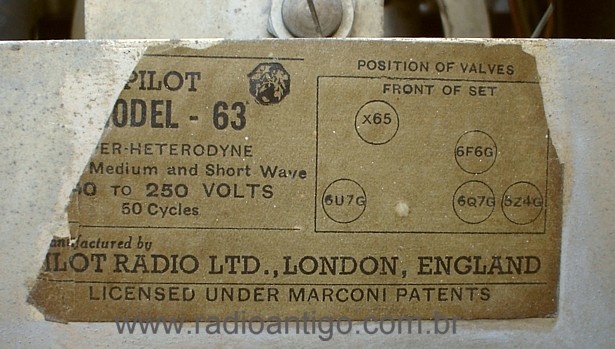

Identificação:
.......
.......
(no
chassis) (na
tampa)
