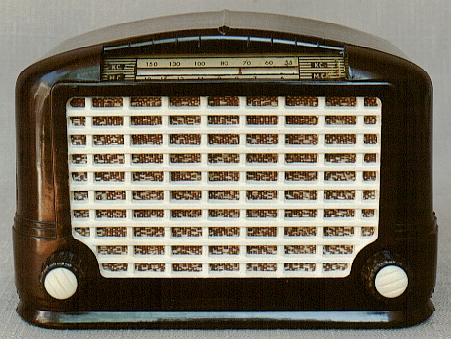

Douglas -- Junior
-(1950)-................ ............... .....
Superheterodino -- Para 110 Volts AC-DC. -- 5 Válvulas = UCH42--UF41-- UBC41--UL41--UY41 .- 2 Faixas de ondas Médias e Curtas. --Alto-falante de 5' com Imã permanente. --Vendidos pela Douglas SA. como "KIT" para armar . A caixa é de baquelite com a grade pintada. -- Jogo de bobinas Douglas "23-C" -- O pano é original. .. |

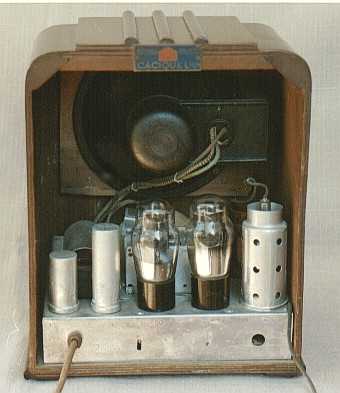

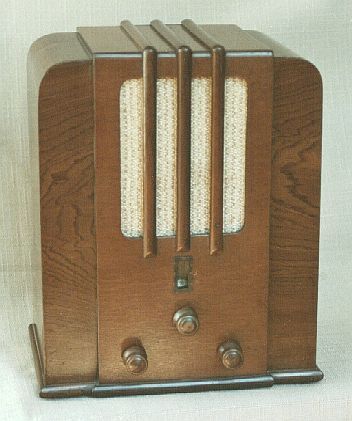

Cacique--
??? ----(1936-??)--............. .................... .....
RF. SINTONIZADA --- Para 110 volts AC. - -- 3 Válvulas = 6F7--42--80 Uma faixa de Ondas Médias.--Alto-falante eletrodinâmico de 6". -Acreditamos ser êste, um dos primeiros modêlos de rádios, com esta marca, fabricados pela IPE (Industria de Produtos Elétricos) Atente para o minúsculo Dial e knobs de madeira. Desconhecemos o modêlo e o ano de fabricação. Se Você tiver as respostas por favor, informe.(capacitores eletrolíticos não orig.) .. |
Johnson--
536 --( 1953 ) -............... ................ .....
Superheterodino -- Para 6 Volts DC. ( Bateria ) - 4 Válvulas = ECH42--EF41- EBC41--EL42 . -3 Faixas de ondas Médias e Curtas.-Alto-falante de 6"com Imã permanen- te. Este rádio está equipado com uma fonte à vibrador da "Philips" brasileira, não sabemos se é a original do rádio. Tambem não conseguimos identificar o fabricante. Se Você sabe, ajude-nos. .. |
SEMP--

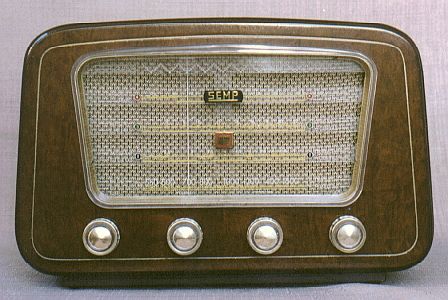

BA 435--(
1955 )-..... ..... ............... ...............

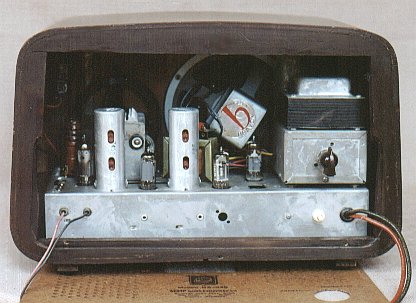

Superheterodino -- Para 6 Vollts DC. ( Bateria ) -- 4 Válvulas = ECH81-6BA6- 6AV6-EL95 . - 4 Faixas de ondas -Médias e Curtas.--Alto-falante de 6" - Imã permanente. Fonte de = "B" (vibrapack) com vibrador síncrono de 6 pinos. Conhecido em todo o Brasil pelo estilo inconfundível.O estado impecavel deste aparelho deve-se ao pouco uso que teve,e, naturalmente aos cuidados do antigo dono. No Detalheda Tampa tra- seira pode-se ver a chave de "economia"de bateria. .. |

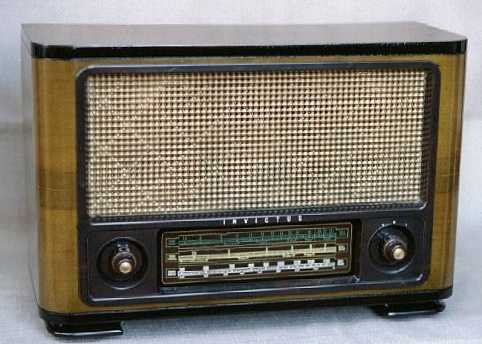

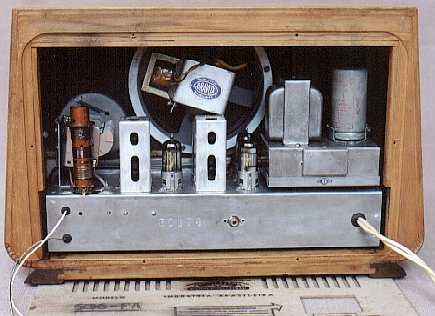

Invictus --536
FA-- ( 1953 )-.......... ................ ....
Superheterodino -- Para 6 Volts. DC. ( Bateria ) - 4 Válvulas = ECH42-EF41- EBC41-EL42 . - 3 Faixas de ondas, Médias e Curtas. Alto-falante de 6"-Imã permanente. Fonte de + "B" (vibrapack) com vibrador síncrono de 6 pinos. Caixa de madeira e grade do alto falante em plástico, com visual muito agradavel. Fabricante: INVICTUS SA. - Rádio e Televisão .. |

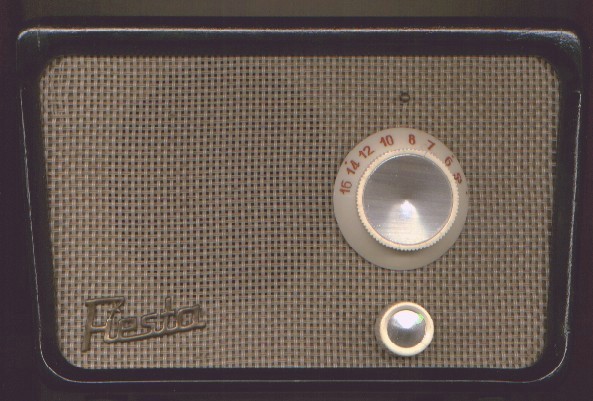

FIESTA -- Mod.? -(
1960?).......... ............... ....

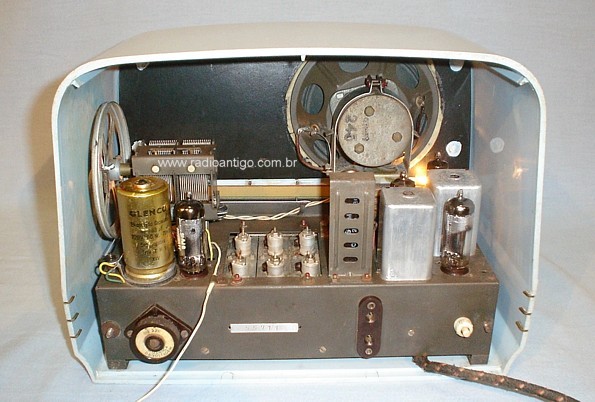

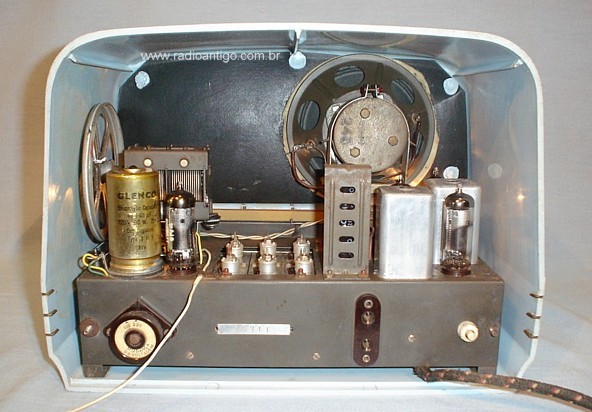

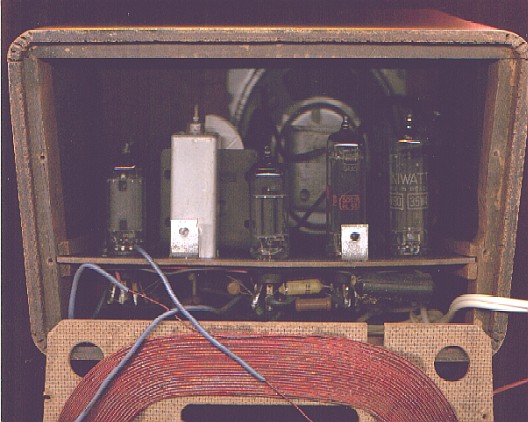

Superheterodino -- Para 110 Volts A.C. - 5 Válvulas = 12BE6 - 12BA6 - 12AV6- 50C5 - 35W4 . - Uma faixa de ondas Medias. Alto falante de 4" com Imã Permanente. Rádio com caixa de madeira de reduzidas dimensões, com chassis de fibra (fenolite) e antena in- terna, colada na tampa traseira. As fotos ampliadas tem o exato tamanho do rádio e foram tomadas diretamente do scanner, sem fotos prévias. A etiqueta com a identificação deste rádio, foi perdida e não sabemos informar o modelo e fabricante. Se você tiver outros dados sobre este rádio, por favor informe. |
Invictus -- 536 DA--(1951).............. ..................... ................... .........
Superheterodino -- Para 6 Volts DC. ( Bateria ) - 4 válvulas = ECH42 - EF41 - EBC41- EL41. -- 3 Faixas de ondas = 540 - 1700 Khz (OM) 2,3 - 7,5 Mhz ( OT ) 7,4 - 22 Mhz ( OC ) Alto-falante de 6" com imã permanente. Fonte ( vibrapack) com vibrador síncrono de 6 pinos. Caixa de madeira com painel frontal em plástico marrom escuro, com a grade pintada em dourado, conferindo um lindo aspecto a este rádio. Pano original.( praticamente invisível atrás da grade ) O acabamento da caixa ( laca ) é original, com restauração superficial. Fabricante: Indústria e Comércio de Rádios - INVICTUS Ltda. .. |

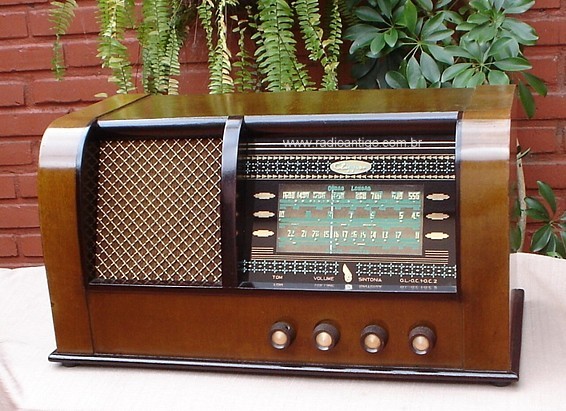

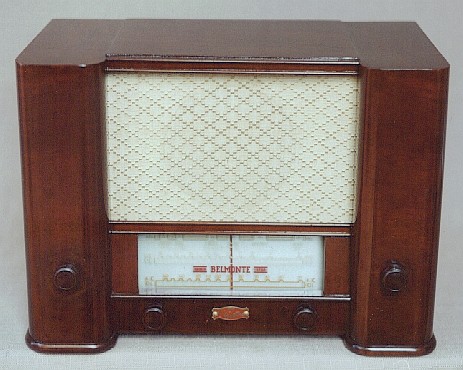

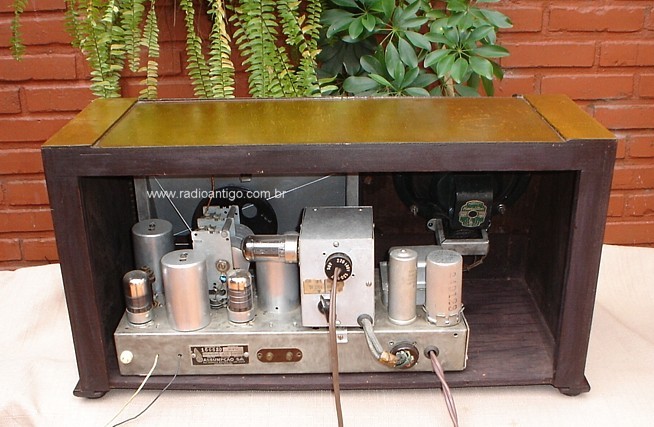

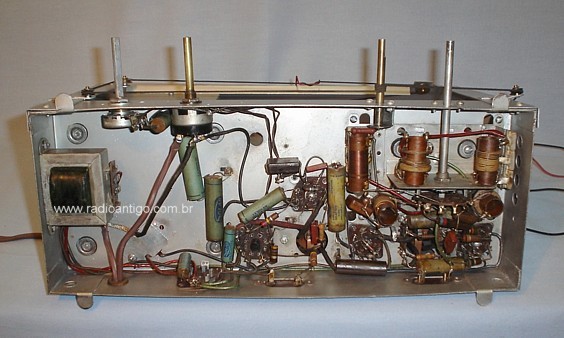

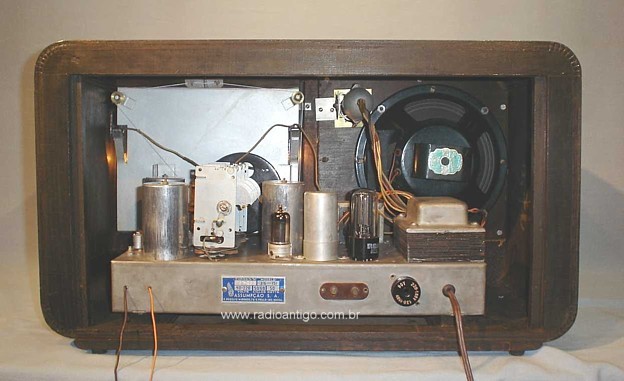

Belmonte -- A.E.L.--(1946?)
............ ..................... ....................... .........
Superheterodino -- Para 6 Volts DC. ( Bateria ) - 5 válvulas = 7A8 - 7B7 - 7C6 - 7C6 - 6G6-G -- Duas (2) Faixas de ondas : 550 - 1750 Khz.( OM ) e 7.00 - 21 Mhz. ( OC ) Alto-falante de 6" com Imã permanente. Fonte com vibrador síncrono de 6 pinos. Caixa de madeira com acabamento original em laca, superficialmente restaurada. O chassis é prote- gido por pintura sintética que estava em ótimo estado, recebendo apenas um tratamento de limpeza. O pano é o original e complementa o visual agradavel deste rádio. Fabricante:Supertone - Rádios Belmonte Ltda. - Rua São Caetano,315 - S. Paulo. Veja o "detalhe". .. |

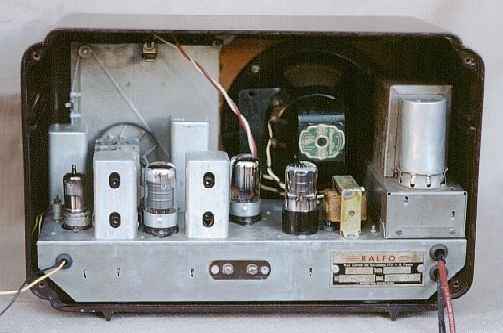

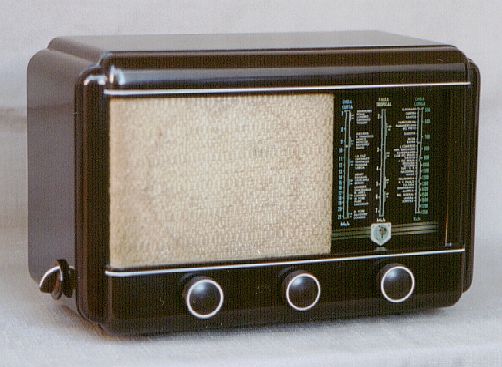

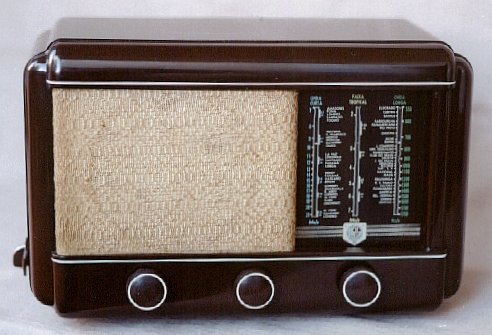

Ralfo -- B-3 --
(
1950? )...................... .................... ................... ..........
Superheterodino -- Para 6 Volts DC. ( Bateria ) - 4 Válvulas = ECH42 - 7A7 - 7C6 - 6K6. 3 Faixas de ondas: ( 550 - 1750 Khz.- OM ) ( 2,20 - 7.00 Mhz.- OT. ) ( 7,00 - 21,00 Mhz.-OC ) Alto-falante de 6" com Imã permanente. Fonte com vibrador síncrono. Caixa de baquelite com bonito desenho. O pano é o original do rádio. A julgar pelo modêlo ( B3) este de- ve ter sido um dos primeiros rádios desta marca , projetado para funcionar com bateria de 6 volts. A válvula ECH42 foi opção do fabricante, pois nesta série normalmente deveria ser utilizada a "7A8". Rádio fabricado em São Paulo - na rua Conde de Sarzedas, 668. Se vc. souber mais sobre estes rádios, favor informar. .. |
|

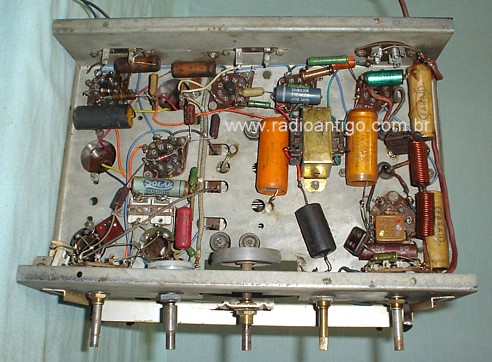

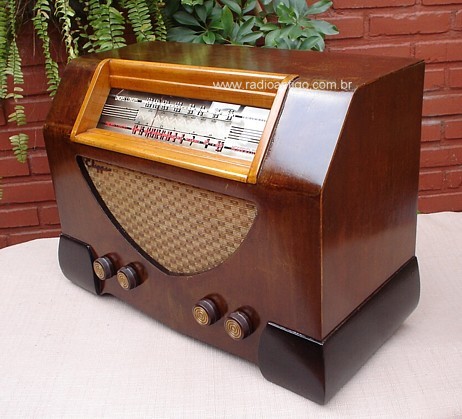

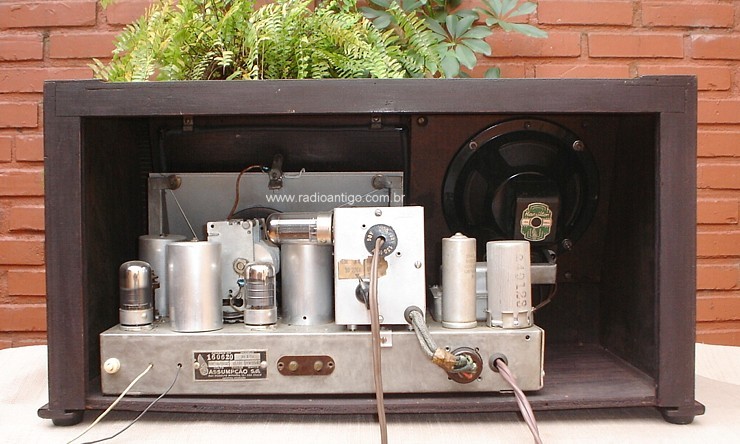

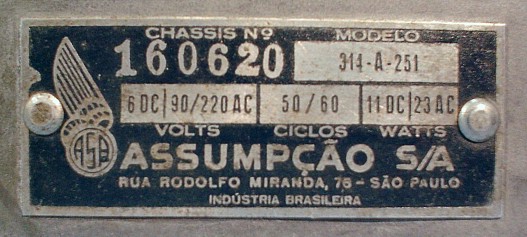

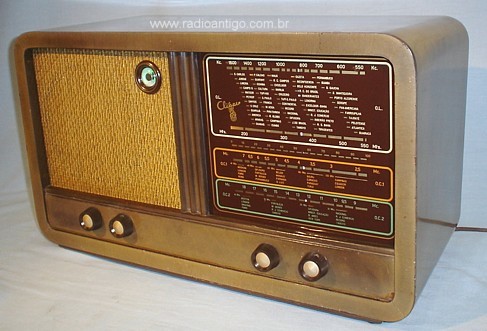

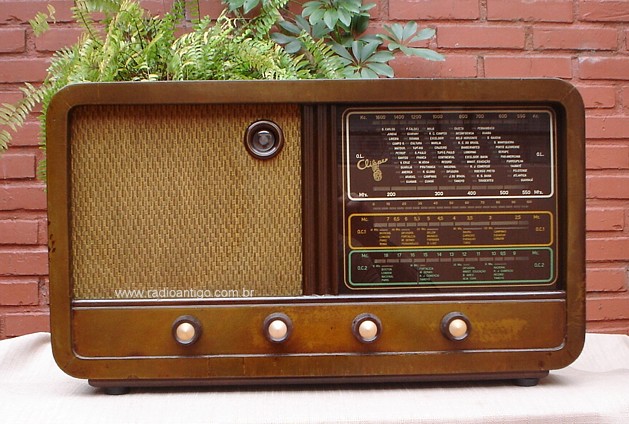

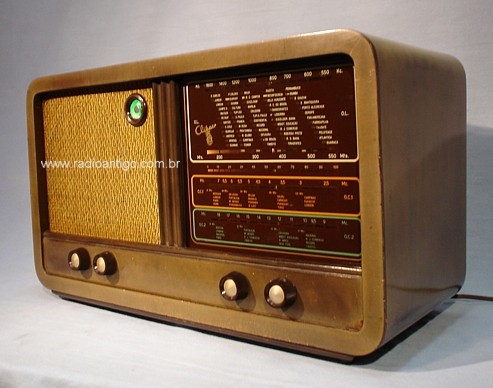

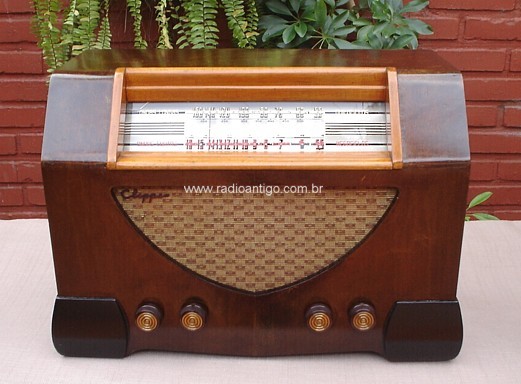

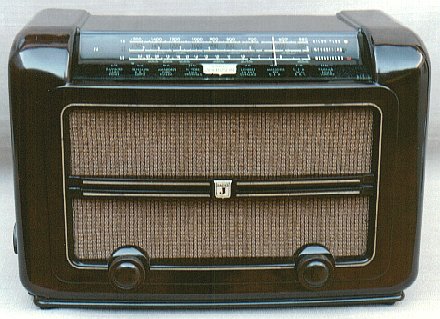

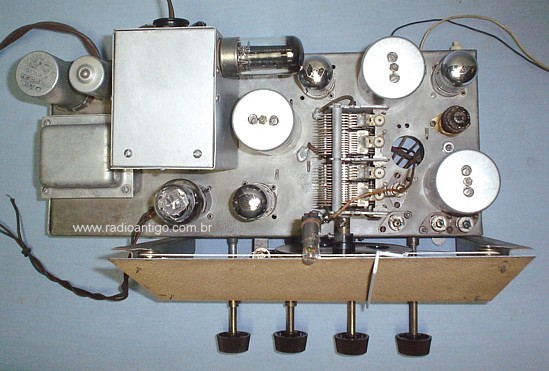

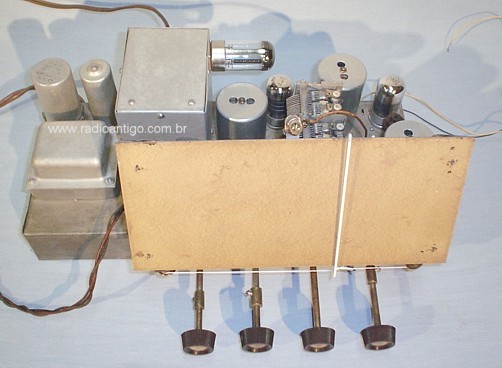

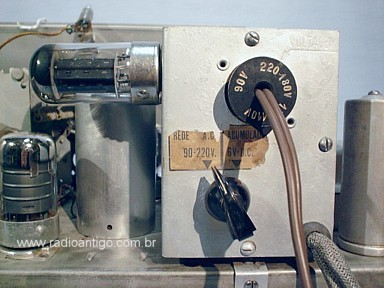

Clipper -- 314-A-251 -- (1951)........  .......... ......... ........ ......... ...
.............................................................. |
|

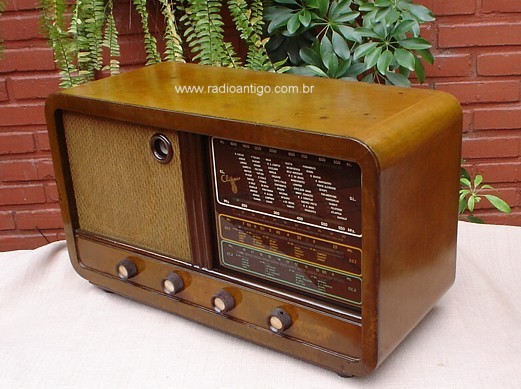

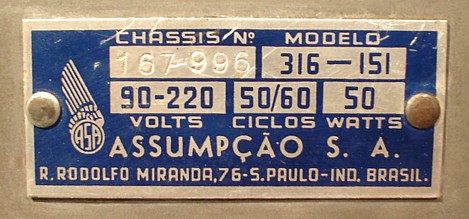

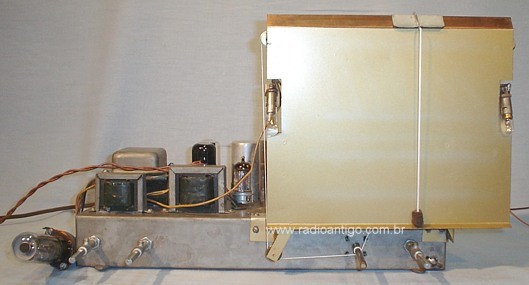

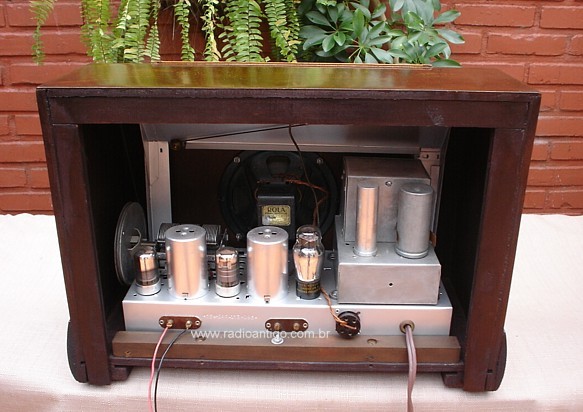

Clipper -- 316-151 -- (1951).........  ........ ........ ........ ........ ...
........................................................... |
|

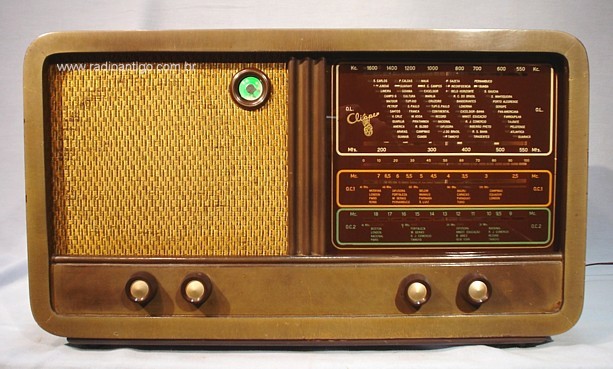

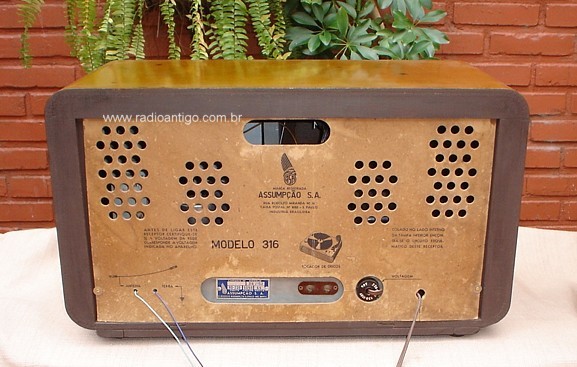

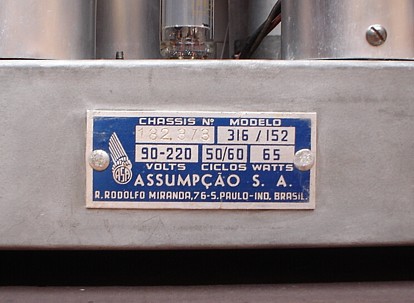

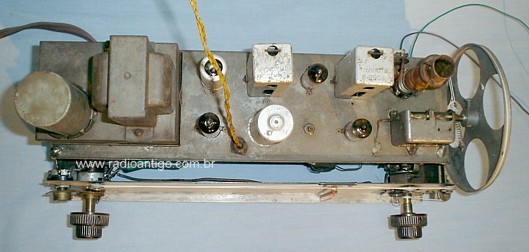

Clipper -- 316-152 -- (1952)........  ........ ........ ........ ........ ...
.......................................................... |
|

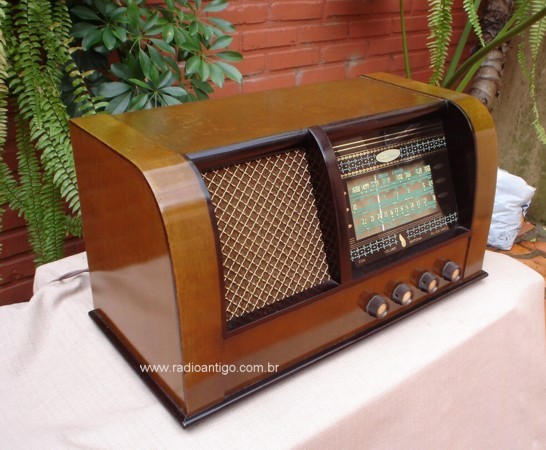

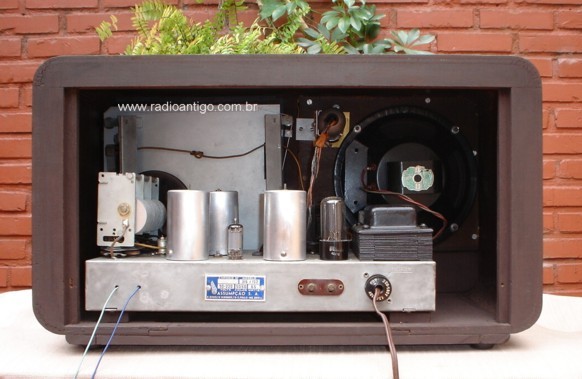

Clipper -- 234-A -- (anos '40 )......  ........ ........ ........ ........ ........
............................................................
|
| ......

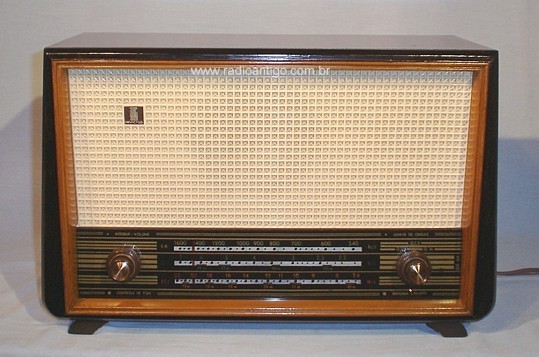

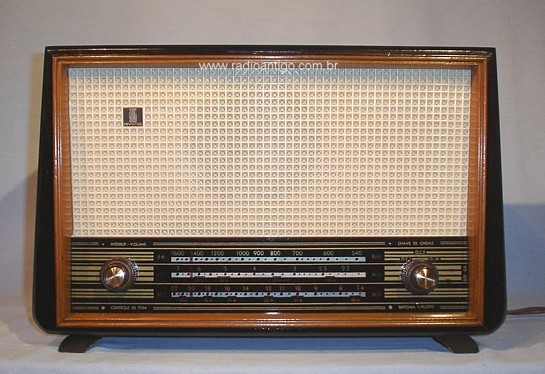

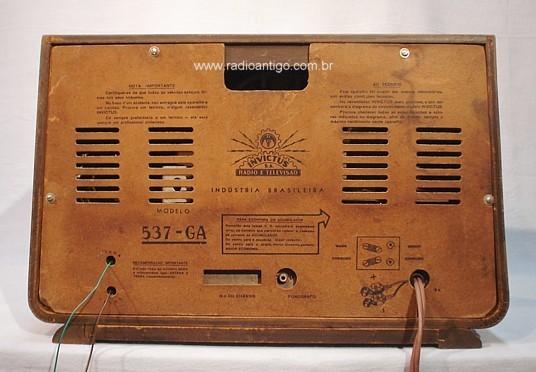

Invictus --537-GA (1954)...  ...... ...... ...... ...... ...... .

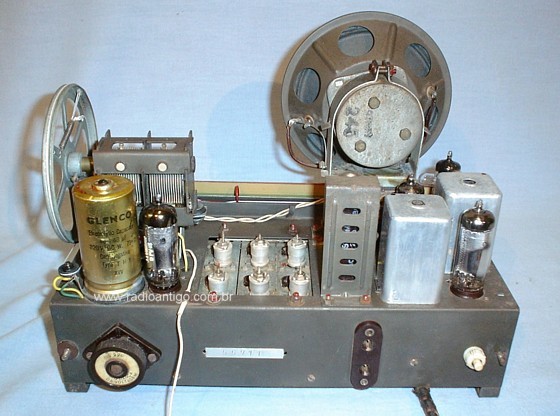

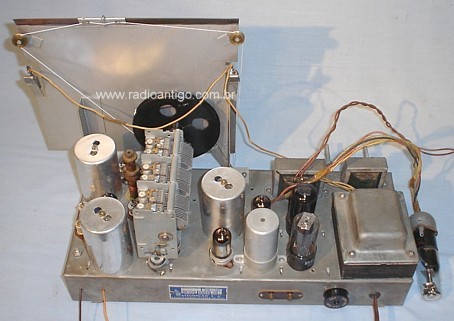

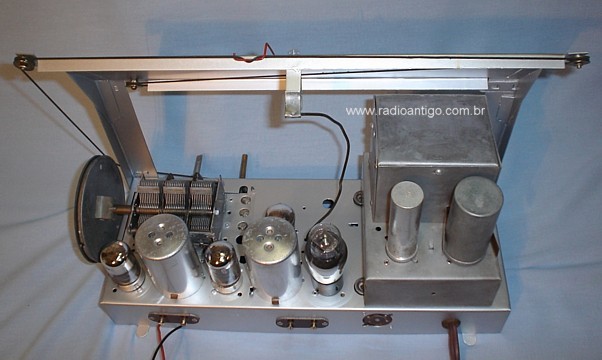

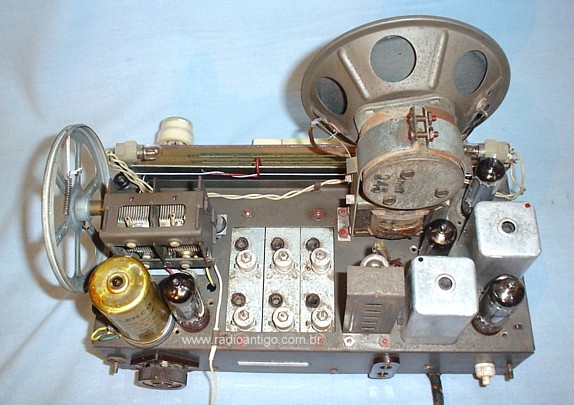

Superheterodino (F.I. 455khz.) Para 6 volts DC (bateria ) - 4 válvulas: 6BE6 - 6BA6 - 6AV6 - 6AQ5 -- Vibrador síncrono de 6 pinos. -- 3 Faixas de Ondas (OM -540-1650 khz) (OC1 - 2,2 - 7,0 mhz ) - (OC2 - 7,4 - 22,0 mhz) - Alto-falante de 6" com Imã permanente. Caixa de madeira com laca original . Painel frontal em plástico especial. Knobs de bakelite. A fonte (vibrapack) pode ser ajustada para menor consumo de bateria (chave de economia). O chassis ainda "in natura" estava em bom estado , não requerendo restauração. Fabricante: INVICTUS SA - Rádio e Televisão - São Paulo - SP. ... |
| .....

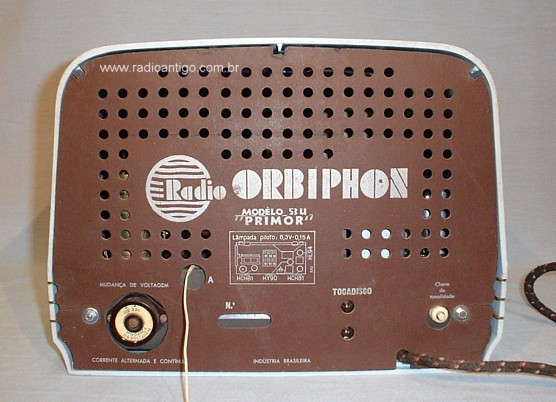

Orbiphon -- 53U............  ....... ....... ....... ....... ....... ........
....." Primor ". (1955)......... .....  ....... ....... ....... ......

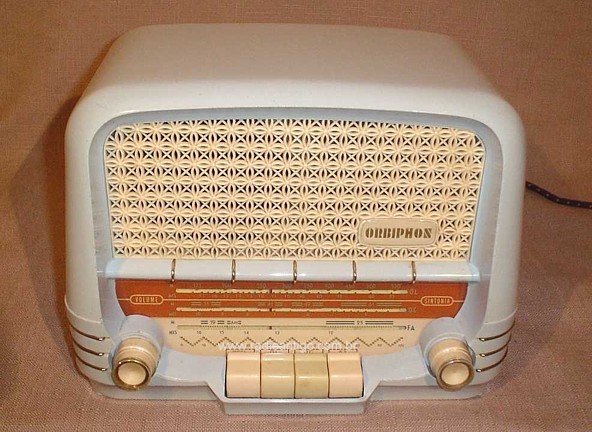

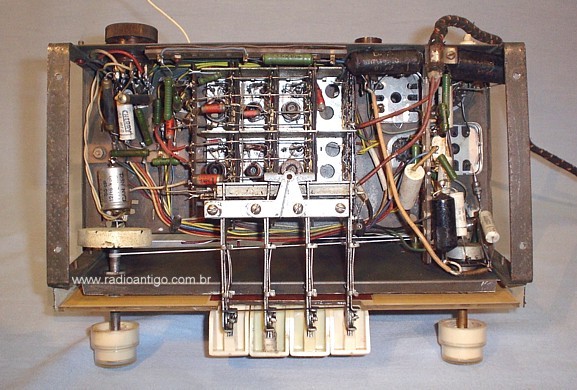

. Superheterodino (F.I.455khz) -Para 110/220 volts AC/DC - 4 válvulas: HCH81 - HCH81 - HL94 - HY90 -- 3 Faixas de ondas: (OM- 550 - 1750 khz) (OC1-4,5 - 10,5 khz) (OC2- 11,0 - 16,5 mhz -Faixa ampliada de 19-25 metros). Alto-falante de 5" com Imã perma- nente (alnico) fabricado tambem pela Teleunião SA. Caixa e knobs de plástico com detalhes em aluminio anodizado (dourado) - Seleção de faixas de ondas por teclado que tambem inclui a função On-Off. Um circuito moderno para a época, utilizan- do válvulas de dupla função (HCH81) e alto rendimento. Chave de tonalidade de 2 posições, junto à tampa de trás do rádio. Fabricado em Porto Alegre RS , por TELEUNIÃO SA. .. |
| ......

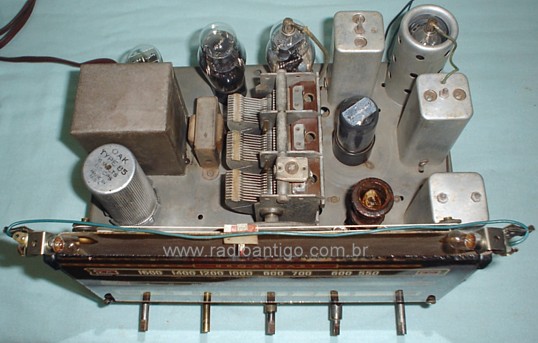

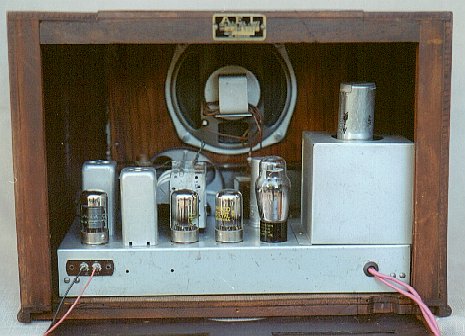

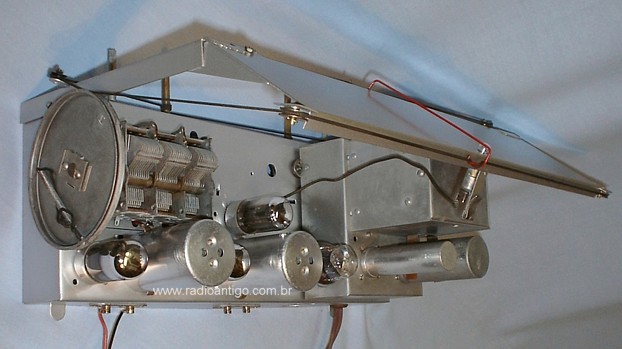

Monitor -- No. 0374 - (1951)..........  ...... ...... ...... ...... ..
...................................................................  ...... ...... ...... ......

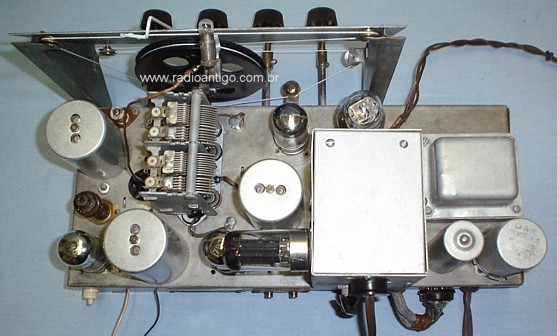

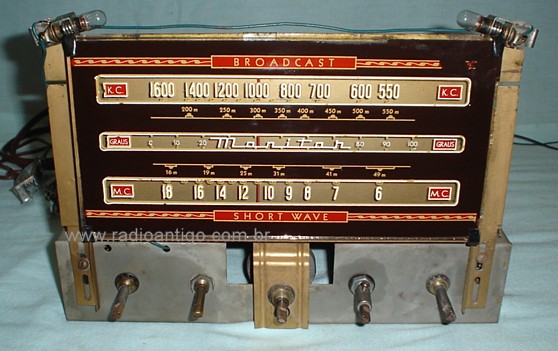

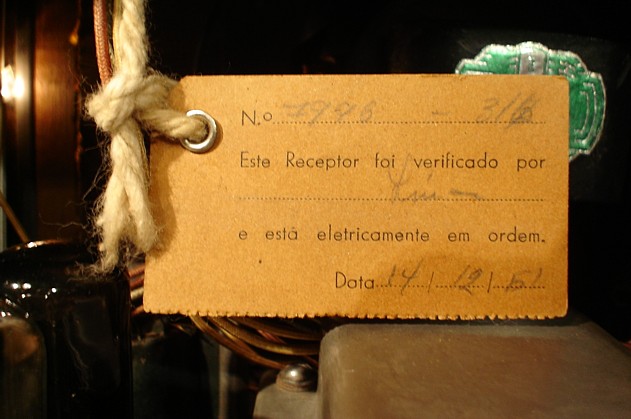

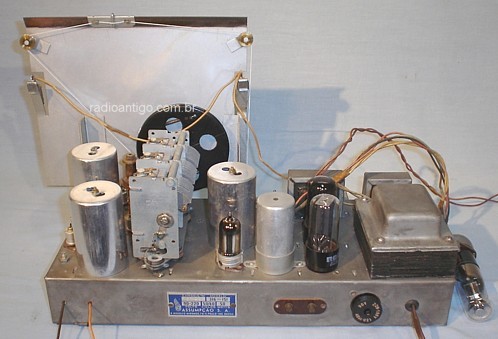

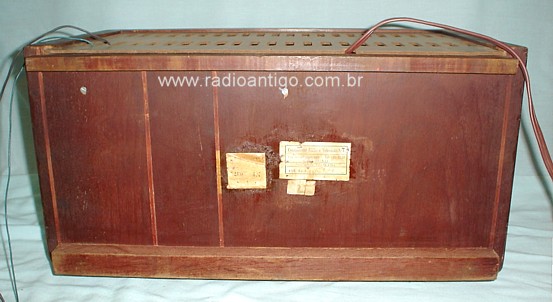

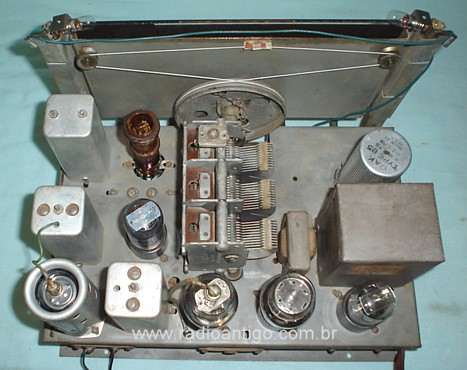

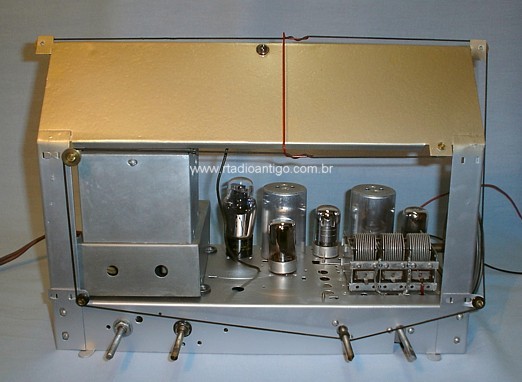

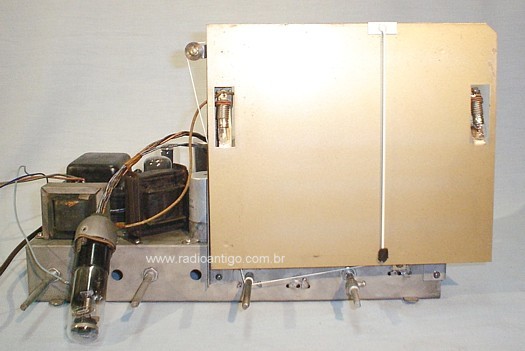

Superheterodino (F.I.455 khz.) - Para baterias de 6 Volts (6v. D.C. battery) 5 Valvulas: 6SA7 - 6K7G - 6Q7G - 6G6G - 6X5 --Fonte com vibrador assíncrono de 6 pinos Duas (2) Faixas de ondas: (OM: 540 - 1650 khz.) - (OC: 5,5 - 18,5 mhz.) - Alto- falante de 6" com Imã permanente. Capacitor variavel triplo. - Circuito presseletor de ondas medias. Caixa de madeira com laca original. Knobs e molduras em plástico branco.Pano original. Fabricado em S. Paulo- SP por CONTINENTAL RADIO e TELEVISÃO S/A (Instituto Radiotécnico Monitor) Este radio, vendido como KIT para montagem, foi parte integrante do material ofertado aos alunos no final do Curso de radio (por correspondencia) Foi tambem comercializado normalnente (montado). Caixa de grande porte. A qualidade de som e recepção é surpreendente. Veja aquí: fundo da caixa ------- etiqueta de identificação. .... |
| .....................

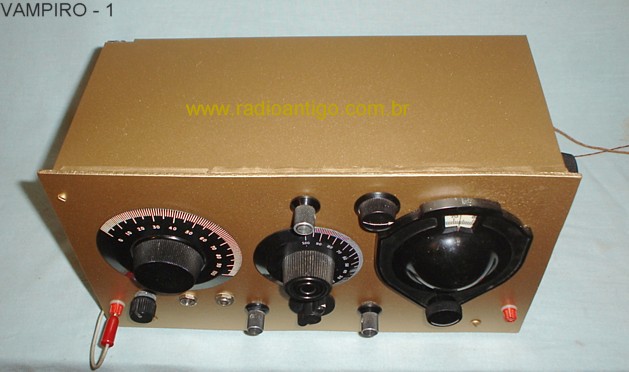

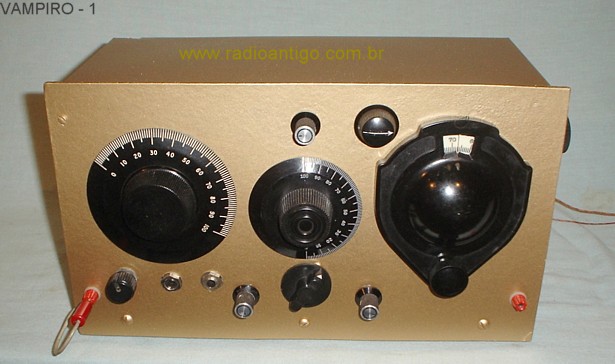

Vampiro - 1 -- Experimental - (2009).....  ...... ...... ...... ...... ..
........................................................................  ...... ......

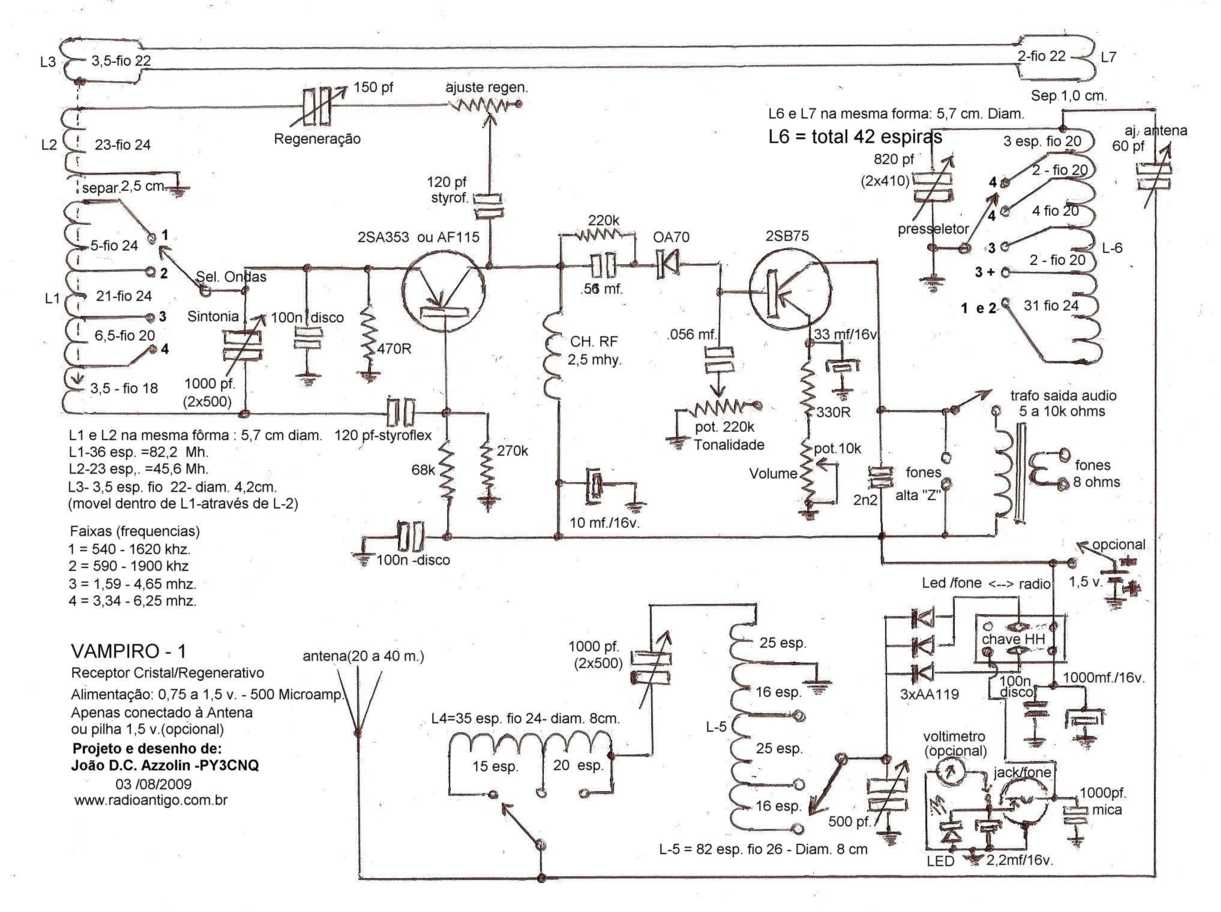

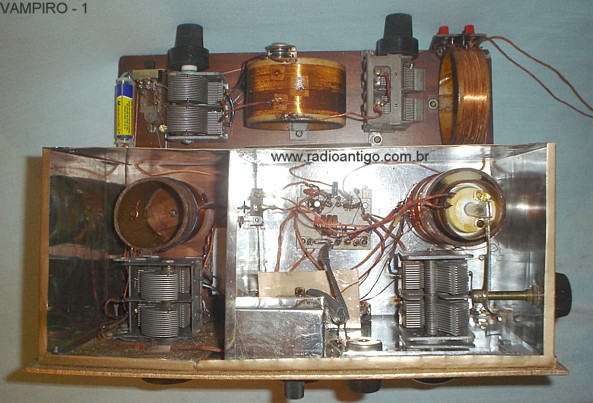

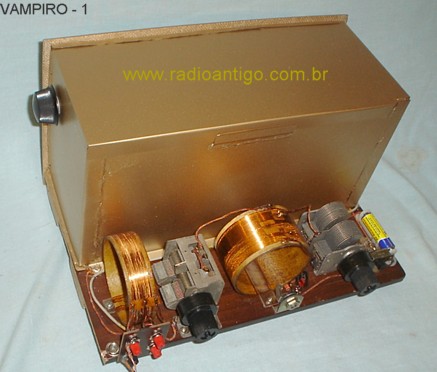

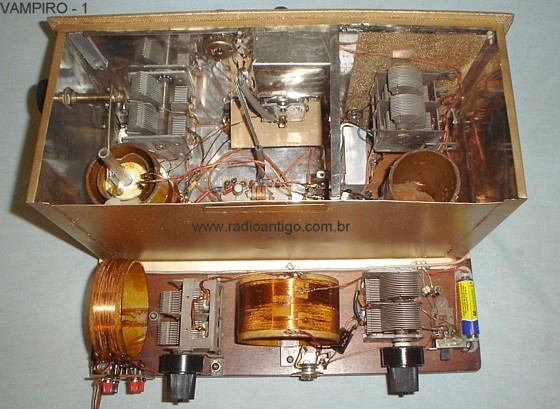

....................... Regenerativo -- Um projeto nosso. Circuito experimental com 2 transistores de germanio alimen- tados com a energia captada pela antena, sem pilhas ou outras fontes. Na ausencia de emissora lo- cal para ser "vampirizada" utiliza como fonte uma única pilha de 1,5 volts . A idéia foi esta: Uma emissora local com potencia a partir de 5Kw. ou menor caso esteja próxima, é sintonizada pelo acoplador/receptor a cristal de germanio (visto na parte de trás do rádio) cujo sinal é retificado e transformado em CC para alimentar o circuito do receptor regenerativo, desde que a tensão obtida esteja entre 0,75v. e 1,5 v. A corrente necessária para alimentar o receptor é da ordem de apenas 500 microamperes (meio miliampere) máximo, com o rádio sintonizado. A baixa corrente possibilita o uso de pilha artesanal (como curiosidade ou para demonstração) O acoplador/receptor a cristal pode ser utilizado como rejeitor para a emissora local interferen- te ( com excelente resultado) quando o receptor regenerativo estiver conectado à pilha de 1,5v. A antena deverá ter pelo menos 20 metros na parte aérea e é imprescindivel o uso de "fio terra" Na construção artesanal utilizamos alguns knobs primitivos (anos 20 ) para um melhor visual des- te rádio que por funcionar apenas com a energia captada pela antena ,pode ser considerado como um "Galena 2009" O circuito de entrada (acoplador/receptor a cristal) pode ser utilizado como uma galena comum com excelente resultado, para tanto colocamos alí uma chave que seleciona esta função. Transistores : 2SB353 e 2SB75 ou similares , de germanio. Experimentamos o antigo AF115 no sintonizador,com resultado aparentemente melhor em 49 metros. O circuito é composto de um presseletor e um sintonizador , independentes e acoplados por variocoupler. Sintoniza todas as frequencias compreendidas entre 540 khz. e 6,25 mhz. em 4 segmentos de ondas. Bobinas únicas com derivações. Regeneração suave e eficiente, com duplo contrôle. A recepção é surpreendente . Durante o dia conseguimos captar a maior parte das emissoras de OM que aquí chegam com sinal util . Em 49 m. sitonizamos comodamente as radios Guaiba e Gaucha de Porto Alegre e outras ( estamos 500km distantes, no oeste do RS). À noite a recepção é fantástica e sem limites em OM. Estão previstas entradas independen- tes para fones de alta e baixa "Z" e controles de VOLUME!!! e tonalidade . O som é alto para um regenerativo de apenas 2 transistores e baixa tensão de alimentação. A qualidade sonora é excelente. Projeto e construção de PY3CNQ - João D.C. Azzolin (veja aquí o esquema ) .... |
|

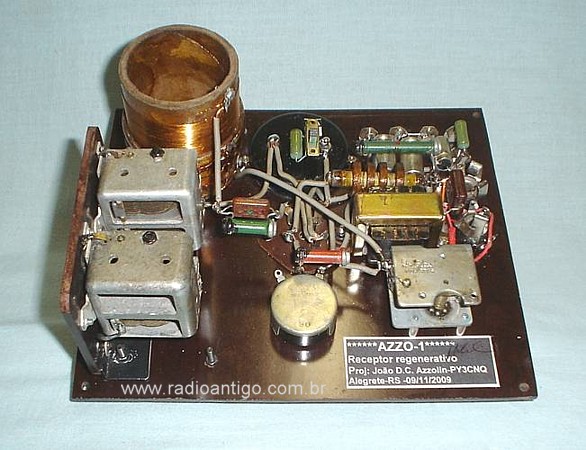

AZZO-I -- /001 serie --(2009)....  ........ ........ ........ ........ ....
.........................................................  ........ ........ ........ ........ .....

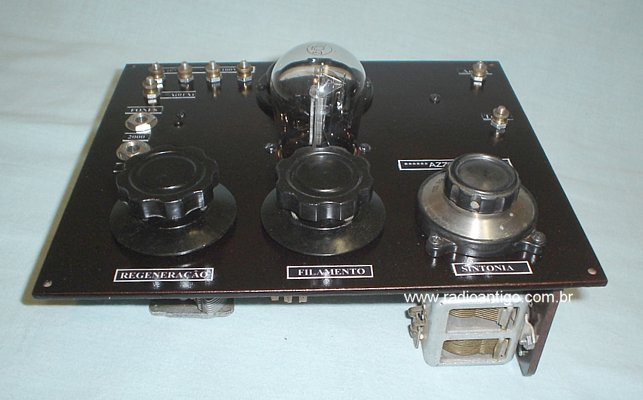

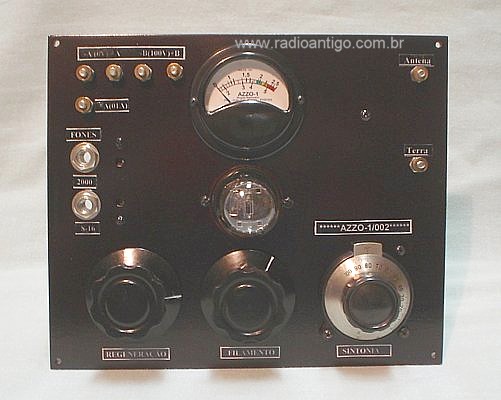

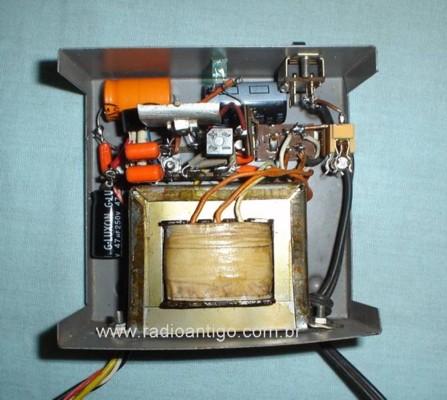

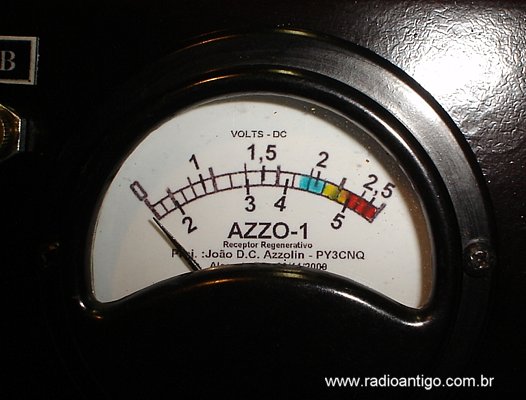

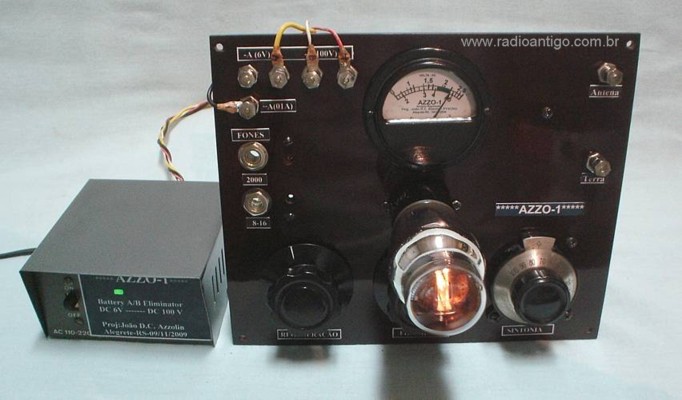

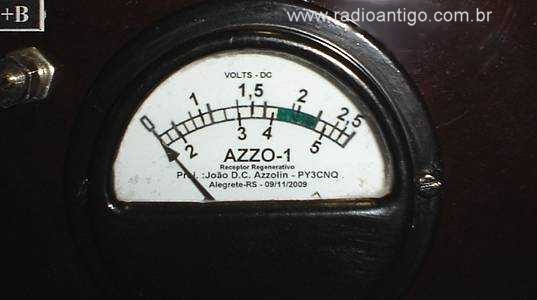

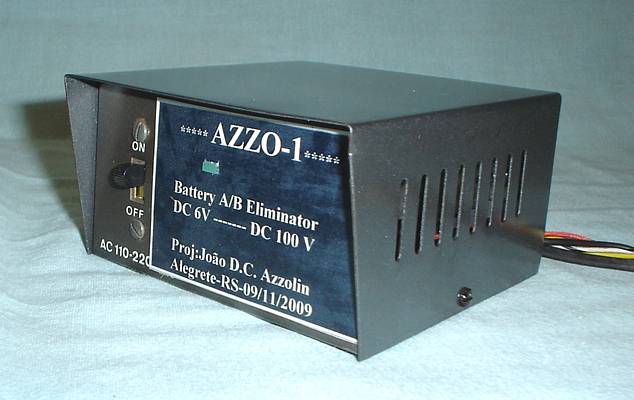

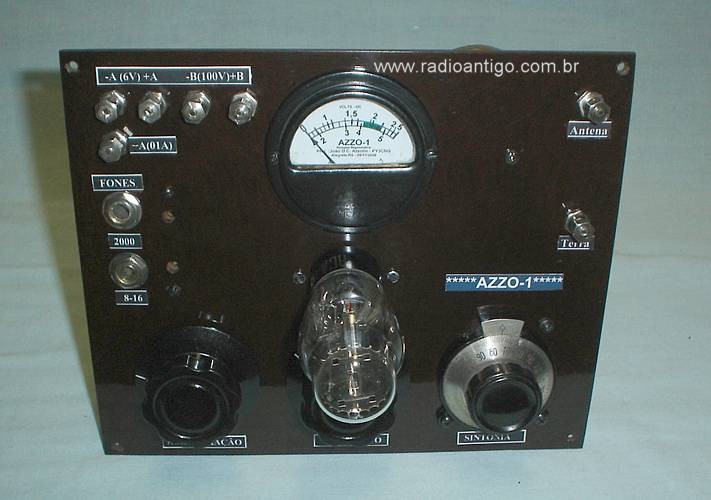

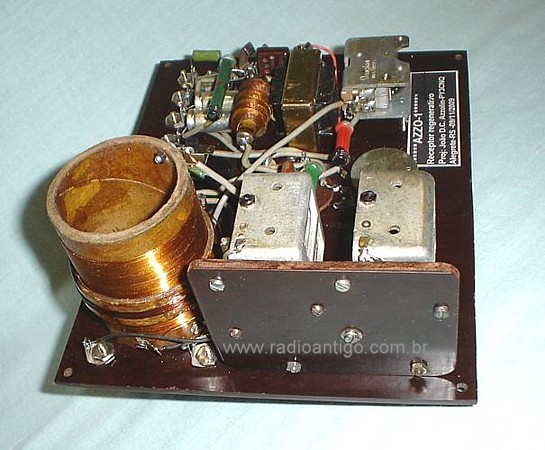

Regenerativo (monovalvular) Para baterias "A"(2-5v.) e B" (90-120v.) ou 110/220 v. com o eliminador de baterias. -- 1 (uma) valvula "30" ou "01A" --Para OM. de 530-1730 khz Receptor experimental para Ondas Medias, utilizando preferencialmente a válvula "30" ou "01A" com excelentes resultados . O circuito de antena é sintonizado simultaneamente com o de sintonia, conferindo alta seletividade e ganho uniforme em toda a faixa. Com antena adequada (20 a 40 metros) a recepção é normal, não diferindo de um super- heterodino. O som é perfeito pois não há cortes de frequencias por largura de faixa passante de FI , limitada em até menos de 5khz nos receptores normais (superheterodinos) O voltimetro de dupla escala permite um ajuste perfeito da tensão de filamento, sempre abaixo da tensão maxima, de acordo com a valvula utilizada. Nos testes com a válvula 30, a sensibilidade foi maior, necessitando de menor regeneração. Foram previstas entradas independentes para fones de alta ou baixa impedancia, estes, se de boa qualidade, reproduzem com perfeição as baixas frequencias de áudio, proporcio- nando uma sonoridade semelhante a FM, dependendo da emissora sintonizada. O eliminador foi construido especialmente para este receptor. Para a alimentação do filmento (bat."A") a tensão é estabilizada em 6 vots, suficiente para qualquer valvula triodo com corrente de filamento de até 500ma. que se queira experimentar. Uma chave interna seleciona a escala adequada (0 - 2,5v.) ou (0 - 6 v.) O painel mostrado nas fotos será colocado em uma caixa/base, de madeira, preferen- cialmente na posição horizoltal . .... |
| ..

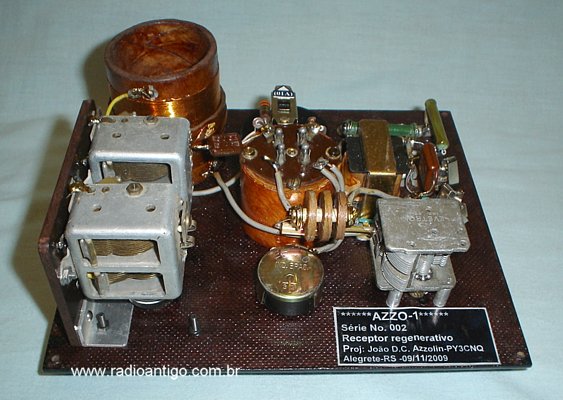

AZZO-I - /002 serie --(2009)....  ........ ........ ........ ........ .....
...........................................................  ............. ............. ............. ..

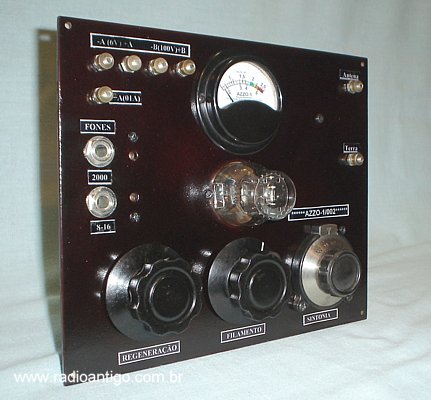

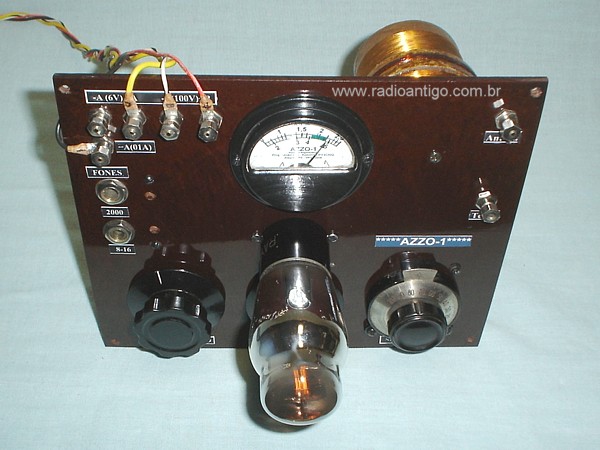

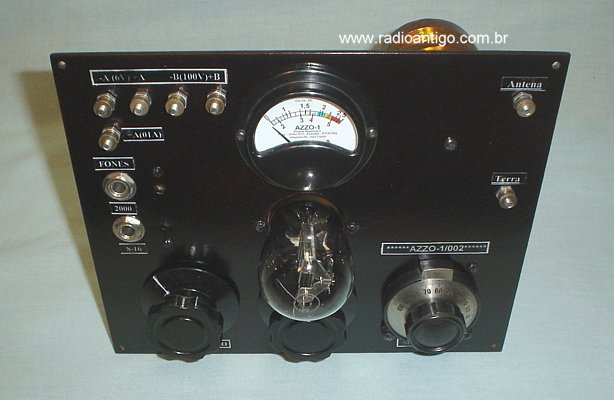

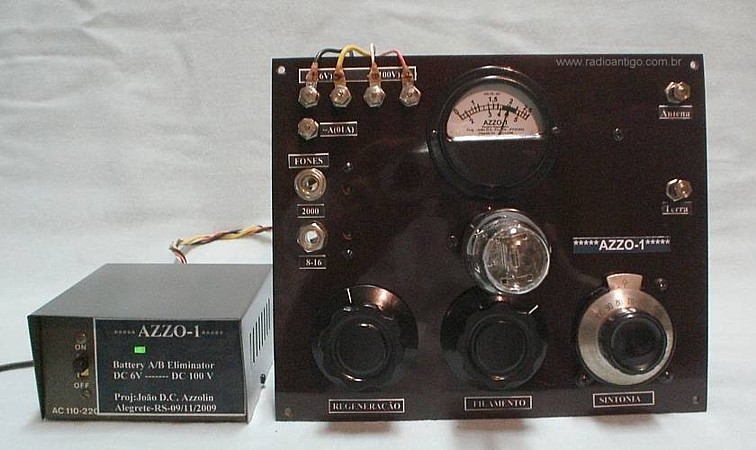

Regenerativo (monovalvular) Para baterias "A"(2-5v.) e B" (90-120v.) ou 110/220 v. com o eliminador de baterias. -- 1 (uma) valvula "30" ou "01A" --Para OM. de 530-1730 khz Uma réplica do anterior (001 serie) diferindo em alguns detalhes construtivos : Soquete rebaixado (tunel) para a valvula, painel de "duratex" impermeabilizado e polarização de grade diferenciada para uso com a válvula 30" ou "01A" acionada simultaneamente com a troca da escala do voltímetro (0-2,5v ou 0-6v.) O soquete rebaixado possibilita fazer uma caixa com tampa superior. Em duas fotos do painel podemos apreciar uma UX171A "S" testada com exito neste RGN, atualmente propriedade do amigo Oscar, colecionador de rádios an- tigos (especialmente os de baterias) ,headphones e RGN's ,em Herval -RS .... |
