Aparelhos
de Teste
...............
.......(
Alemanha )
Gerador de Sinais -- Para 110 ou 220 Volts AC. - 3 Válvulas = REN904---REN904---RGN1054
5 Faixas de freqüencias, com cobertura total desde 100 Khz até 21 Mhz. Utilizado para ajuste (cali-
bragem) dos receptores da época. As faixas de freqüencias são determinadas de acordo com a bobi-
na selecionada ( 6 bobinas intercambiáveis ) Na segunda foto, podemos ver as válvulas e as bobinas
enfileiradas sôbre a tampa, onde está colada uma tabela de calibração. Este Gerador conta ainda
com o manual de instruções original e em perfeito estado e com o esquema anexo.
...
.....................................................................................

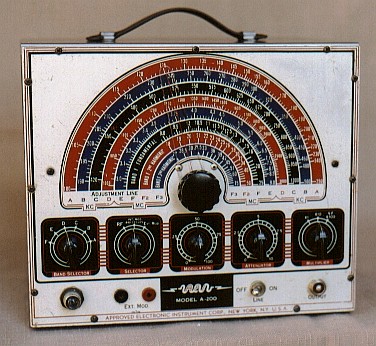

Gerador de Sinais -- Para 110 volts AC. - 50-60 Hertz. -- 4 válvulas = 6SN7 -- 6SH7 -- 6SH7 --
6X5. Oito faixas de frequencias: A = 100-250khz - B =190-500Khz - C =420-1000Khz. - D =1000-
3000Khz - E = 3000-9000Khz - F =9-25Mhz - G =18-50Mhz(2a.harm.) - H =27-75Mhz.(3a.harm.)
Modulação interna de 440Hertz, entrada para mod. externa, atenuador e multiplicador de potencia de
Rf-Out, em 3 escalas = X-1, X10, e X100. Caixa de ferro e painel de alumínio.
Fabricante: APPROVED ELECTRONIC INSTRUMENT CORP.- New York - N.Y.
...
......................
................................................

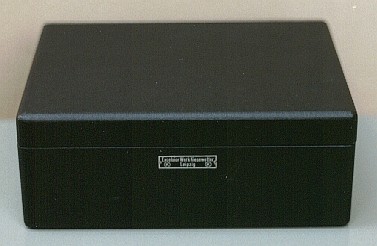

Teste de Válvulas e Multímetro -- Para corrente alternada (AC) de 110-127 ou 150-220 Volts
Mede corrente contínua (DC) em 3 faixas de tensões = 0-5 -- 0-50 -- 0-500 Volts. Miliamperes (0-1ma)
e resistencias em 2 faixas de =0-500 ohms e 0-200K ohms, mediante o auxilio de um acumulador de
4 Volts. Prova o filamento e a emissão da maioria das válvulas européias e americanas da época e con-
ta ainda com as tabelas originais. Na foto da direita podemos ver alguns adaptadores originais de soquete
fabricados posteriormente para este aparelho. Fabricante: EXCELSIOR WERK KIESEWETTER - LEIPZIG.
...
.....................
..................
..............

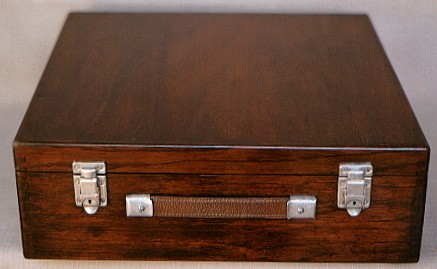

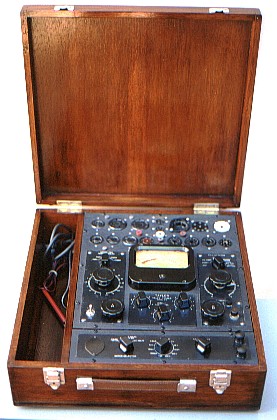

Teste de Válvulas e Multímetro -- Para corrente alternada (AC) de 110 - 210 - 240 Volts.
Mede tensões de DC.ou AC. em 5 escalas de: 0-3 -- 0-15 -- 0-150 -- 0-300 -- 0-600 Volts. Miliamperes
em 4 escalas de 0-0,6 -- 0-6 -- 0-30 -- 0-150 ma. e uma escala de 0-1,5 Amperes. Ohms em 2 escalas
de 0-100 ohms e 0-10000 ohms, ou 0-10 megohms com o auxílio de uma bateria externa de 120 Volts,
conectada em série com o terminal + de prova. Executa diversas provas em um grande numero de vál-
vulas européias e americanas. Este aparelho conta ainda com o manual original de instruções, em per-
feito estado e com o esquema anexo. Fabricante: TAYLOR ELECTRICAL INSTRUMENTS LIMITED,
419-424, Monstrose Avenue, Slough, Bucks - ENGLAND
...
..........................
....................
..................

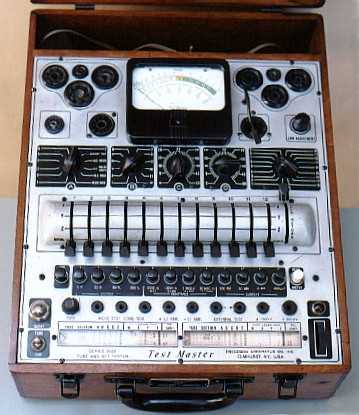

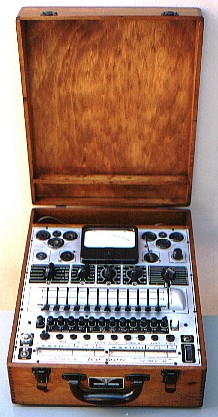

"TEST MASTER" - Provador de Válvulas e Multímetro -- Para corrente alternada (AC)
de 110 ou 220 Volts. Mede tensões de AC. ou DC. em escalas calibradas de 6 - 12 - 60 - 300 - 1200 e
3000 Volts. Resistencias em escalas de 1000 ohms - 100Kohms - 1Megohm e 10 Megohms.
Miliamperes em escalas de 600 microamperes - 6 ma. - 60 ma.- 300 ma. e Amperes em escalas de
1,2 A. e 12 A.. prova capacitores e nível de ruido "noise test". Prova valvulas do tipo "americano" con-
forme tabela anexa, tipo "pergaminho" visível na parte inferior do aparelho. Não temos o manual de ins-
ções e o esquema deste aparelho, pedimos a quem os tiver, por favor entrar em contato.
Fabricante: PRECISION APPARATUS CO. INC. ELMHURST - U.S.A.
...
......
......
......
....

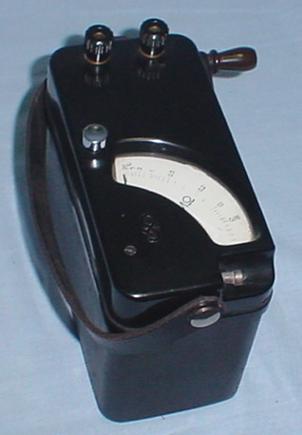

Megohmetro portátil -- Normalmente usado para medir a isolação entre rotor e estator de
motores elétricos e geradores, entre nucleo e bobina de transformadores etc. este aparelho tem
seu próprio gerador de corrente contínua, acionado por manivela conforme mostram as fotos acima. ...............
o material sob medição é conectado aos terminais através de cabos (não mostrados) e então gira-se a
manivela . A tensão gerada a fundo de escala (resistencia zero) é da ordem de 220 volts DC.
...
