"ATWATER  KENT"


                 País                       Ano                      Marca                     Modêlo                      Painel                    Chassis

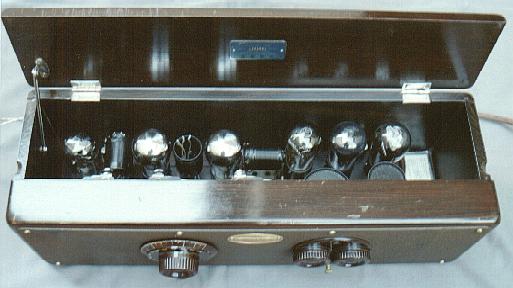

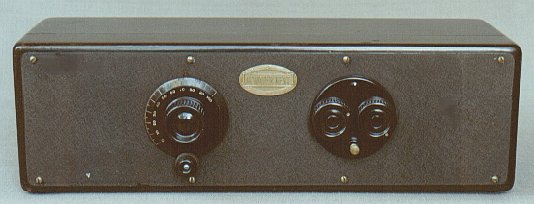

.........USA........... .........1926............ .Atwater Kent. ...........48........ .... .......
            Para baterias "A" "B" e "C"  --RF. SINTONIZADA--6 Válvulas = UX201A--UX201A--UX201A--UX112--
  UX112--UX112  - Uma faixa de Ondas Médias . Alto-falante externo tipo "exponencial " ( Horn Speaker ) .
  Como curiosidade, veja as diversas tensões  que as baterias devem fornecer: Bateria "A" + 6 volts--Bateria "B"
  + 22,5 v.- 67,5 v. e 90 ou 120 volts. Bateria "C" - 4,5 volts -
...
..........USA......... ..........1934......... ..Atwater Kent. ........217DX....... ............. ............
             Para 220 volts Corrente Contínua--Superheterodino--F.I. 264 Khz. -6 Válvulas = 78--78--78--37--43--43

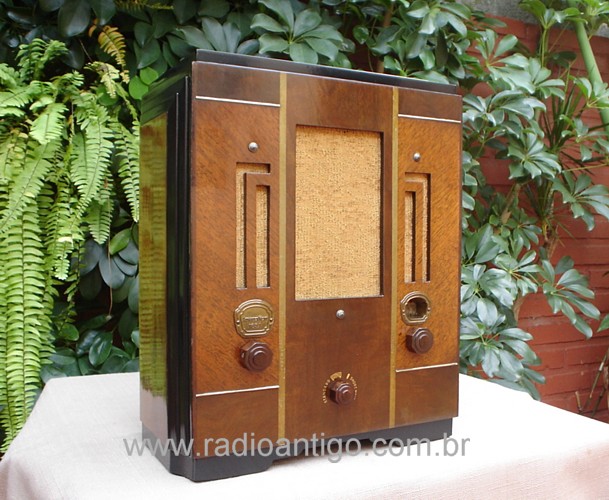

  2 Faixas de ondas , Médias e Curtas. --Alto-falante Eletrodinâmico de 8" - Pano da grade, original. - Caixa de madeira
  com desenho um pouco fora do convencional para a época. Dial de dimensões extremamente reduzidas.
.......
.....
     Atwater Kent  - mod. 545  --  (1935)  --U.S.A.................................

.................................................................
      Superheterodino (F.I. 450 khz.) Para corrente alternada de 115 volts. -- 5 válvulas: 6A7 - 6D6 - 75 - 42 - 80--
      2 Faixas de ondas: (OM: 550 -1700 khz.) - (OC: 2,2 - 7,5 mhz.) - Alto-falante de 8" eletrodinâmico (c/campo)

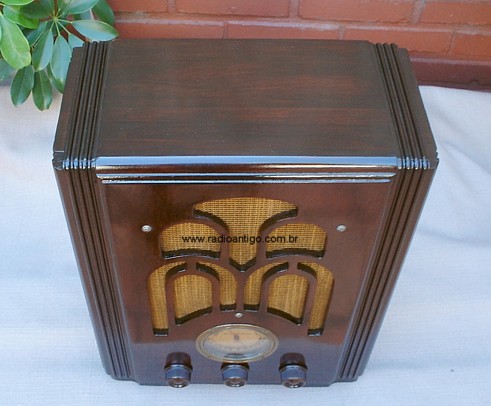

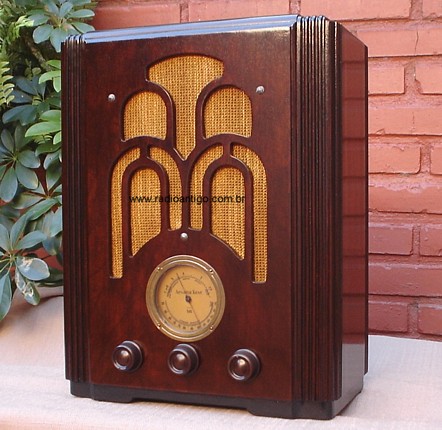

      Caixa de madeira em estilo "tombstone" com acabamento em goma-laca totalmente restaurado. Pano recolocado.

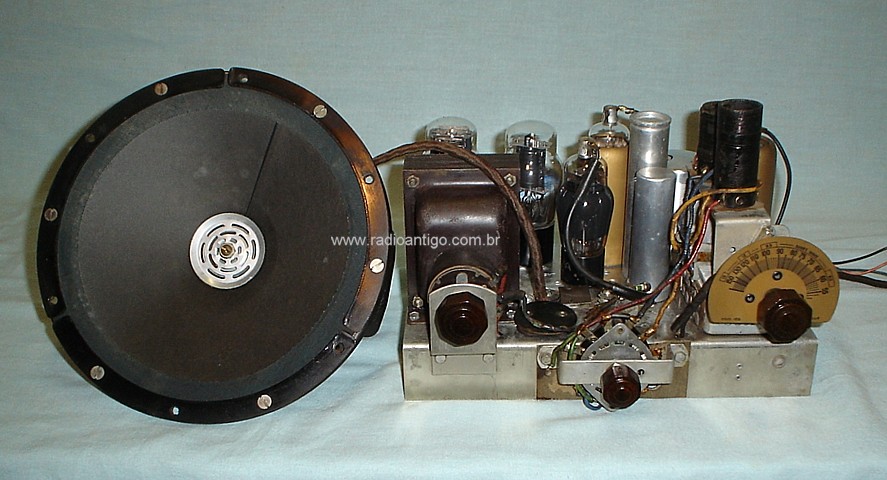

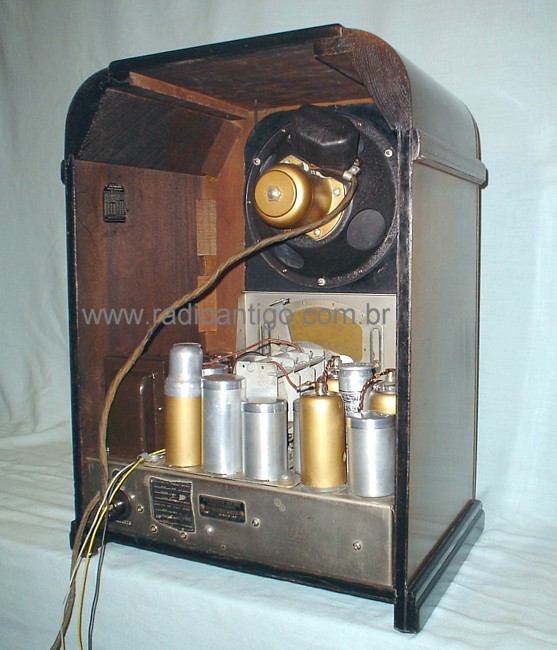

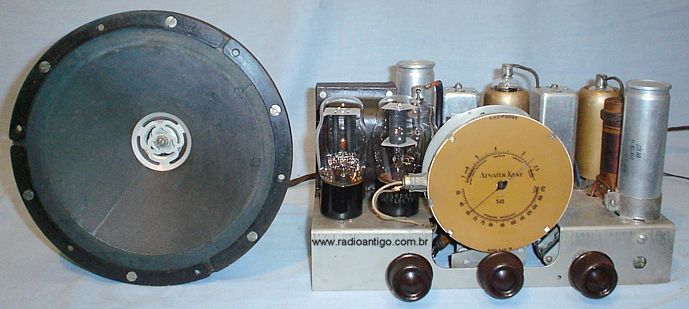

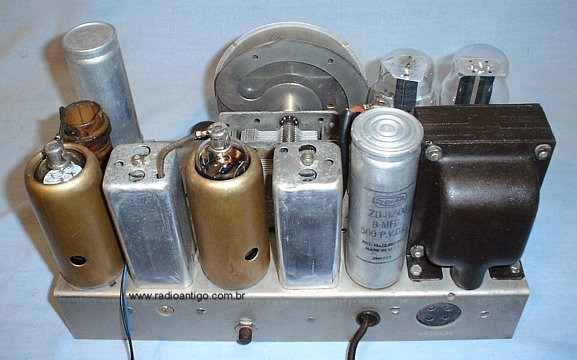

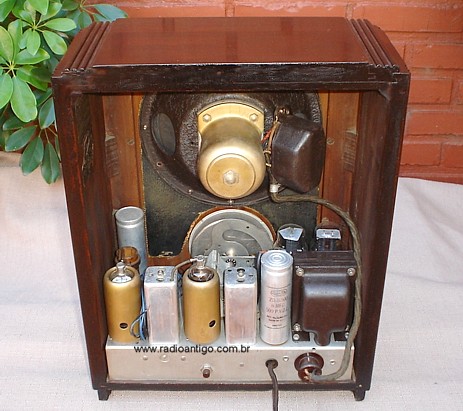

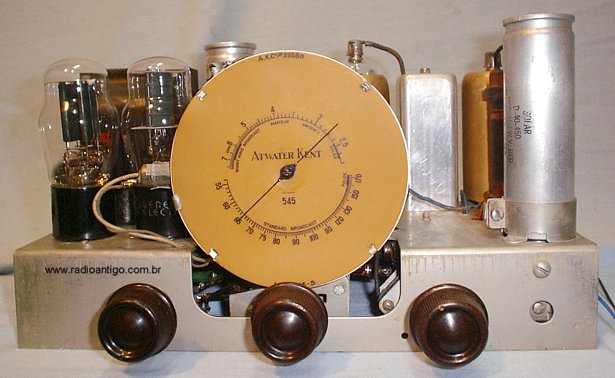

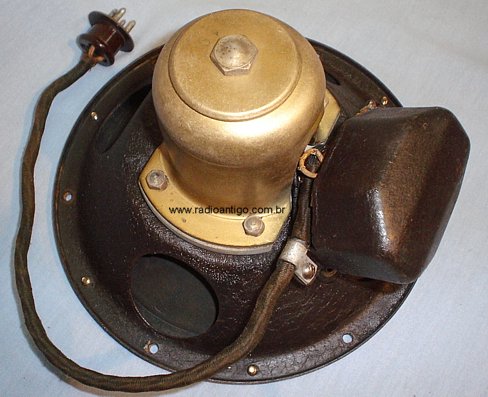

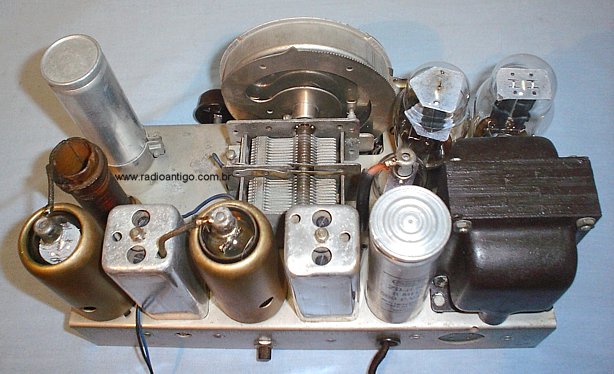

      Nas fotos, um visual completo da caixa e chassis com os componentes originais. O alto-falante e blindagens con-
      servam ainda a pintura original, superficialmente restauradas.

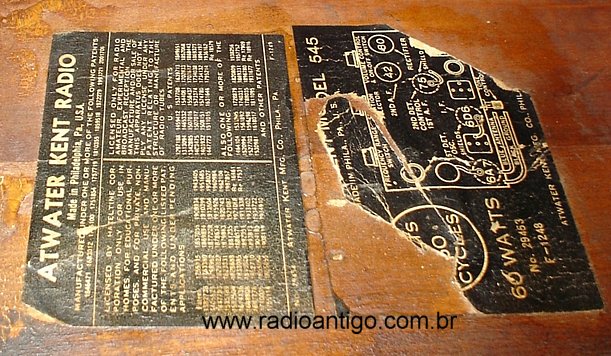

      Clique para  ver a  Etiqueta de identificação  no interior da caixa.
...

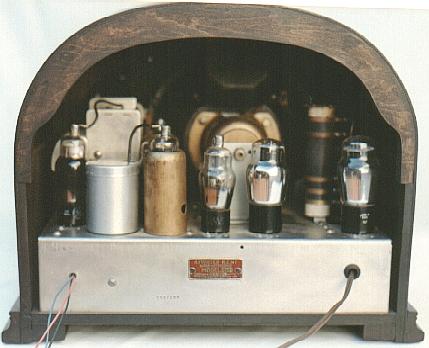

.........Atwater Kent

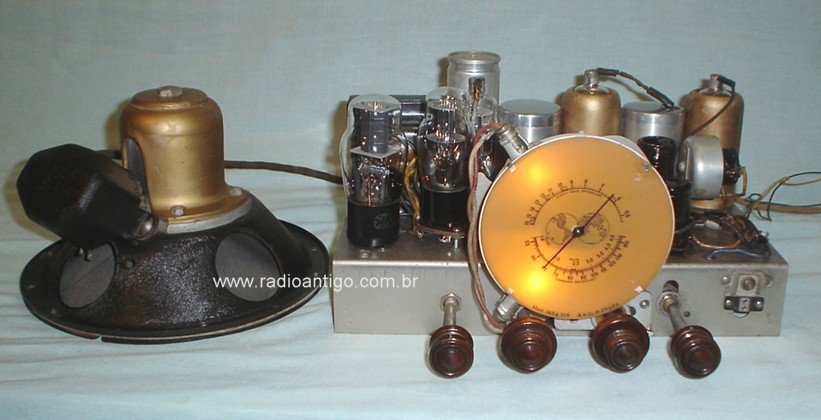

.....mod. 135-Z --(1934) --U.S.A................................................
...........................................................
    Superheterodino (F.I. 264 khz) -- Para 110/220 vols AC  - 5 valvulas = 6A7 - 78 - 75 - 43(42) - 84/6Z4 --
    Tres (3) Faixas de ondas: ( OM =550 - 1600 khz.) ( OC1 = 1,6 - 4,5 mhz.) ( OC2 = 5,5 - 16 mhz.)
    Alto-falante de 8" - eletrodinamico (com campo) -- Dial com micro-sintonia.

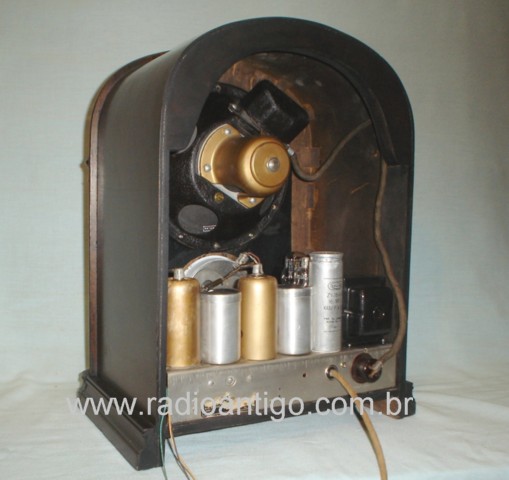

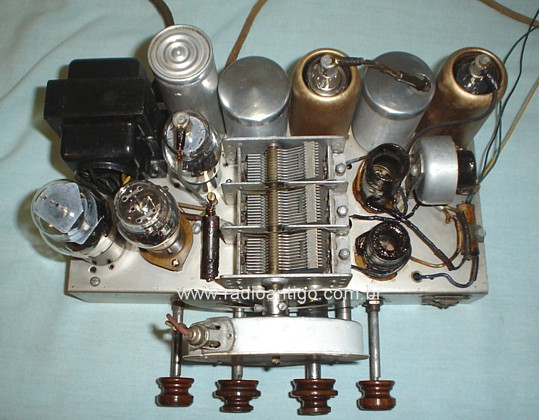

    Projetado para corrente contínua (DC) de 32 volts  e atualmente com fonte para corrente alternada, utili-
    zando a mesma valvula retificadora (84/6Z4) da unidade original a vibrador assincrono.

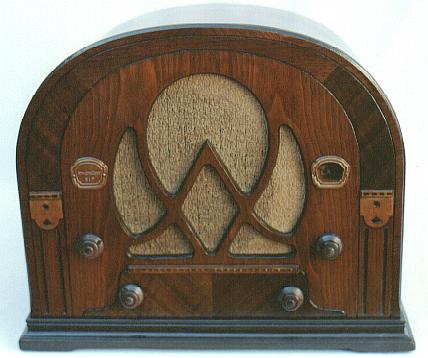

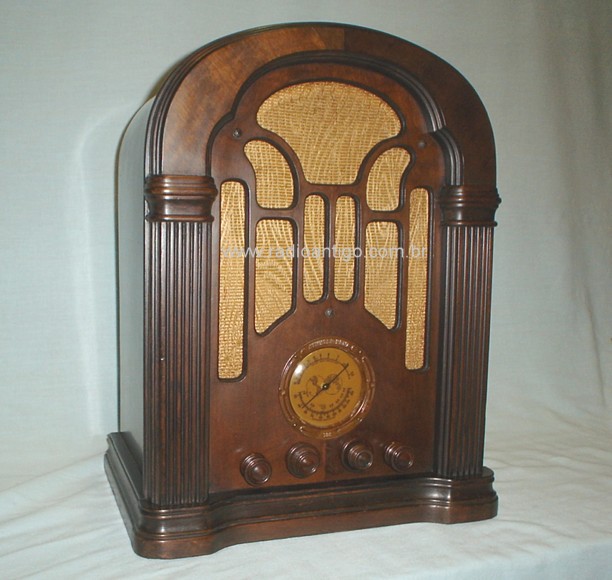

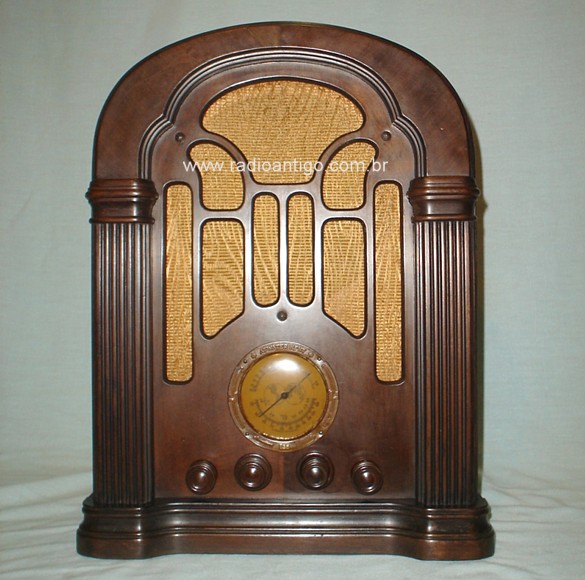

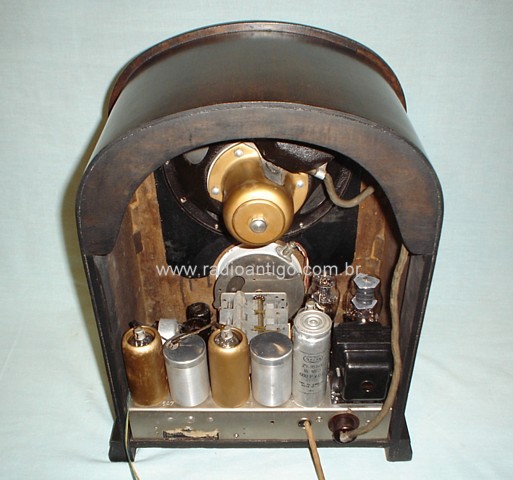

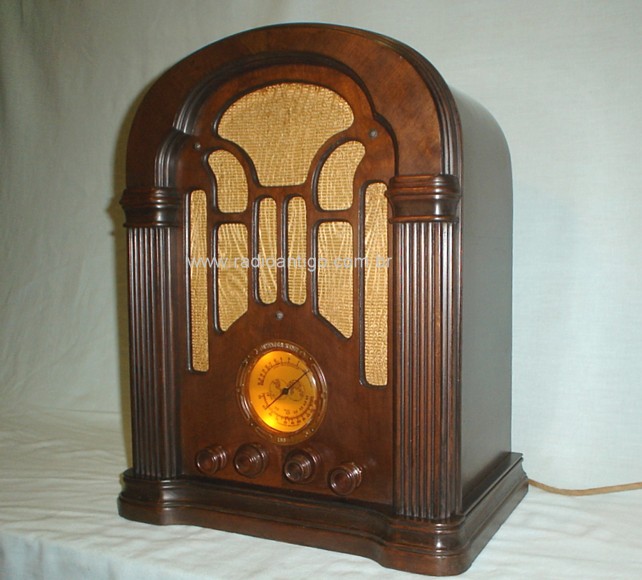

    Caixa de madeira em estilo "cathedrall" com laca original conservada e restaurada superficialmente com
    extrato de nogueira, sem aplicar nova laca. Knobs ( de madeira) e pano originais do rádio.

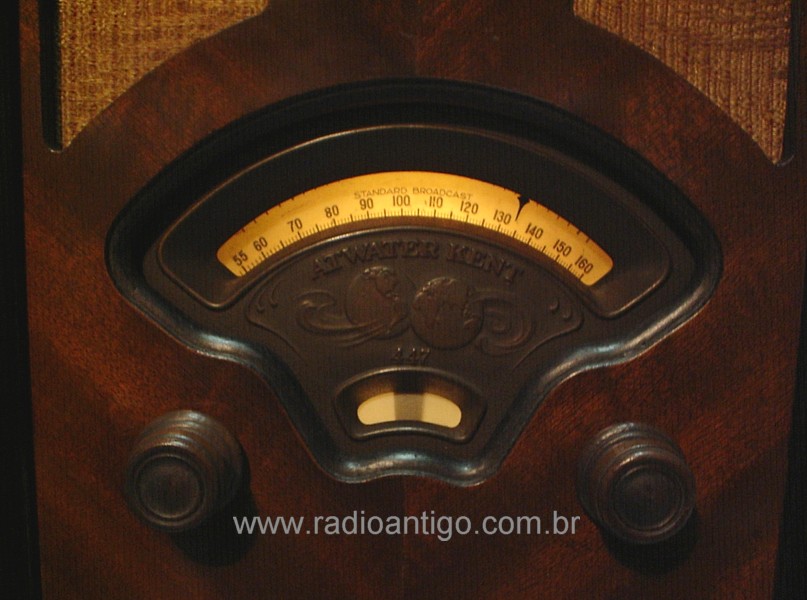

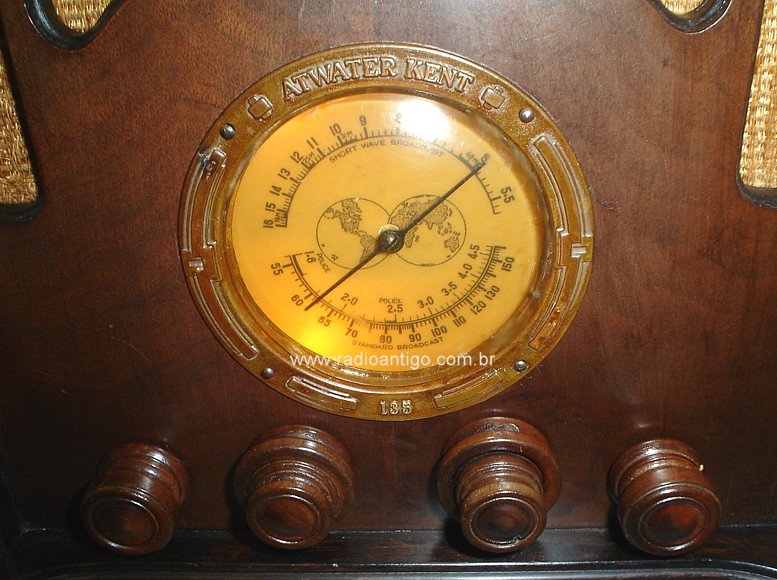

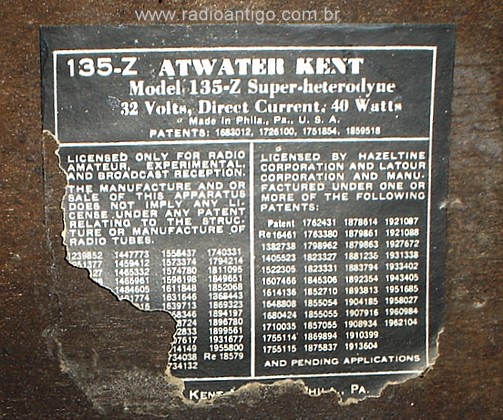

    Muitas fotos, explorando o bonito visual da caixa. Veja aquí um close do Dial e knobs. A etiqueta no chassis
    estava parcialmente destruida mas permanece a do interior da caixa,veja aquí. No alto-falante a referencia
    ao modelo deste radio, gravada em um selo em bronze.
....
...

...
.. Atwater Kent - mod. 185 -AX -- (1934) -- U.S.A....................................... ..
......................................................
    Superheterodino (F.I.264 khz) -- Para corrente alternada (AC) de 110/220 volts -- 5 valvulas "ST"--2A7 -- 58 -
    2A6 -- 2A5 -- 80 -- Alto-falante de 8", eletrodinamico (de campo) - 2 faixas de ondas : (OM =540 - 1650 khz) -

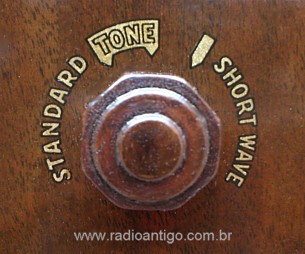

    (OC = 5,5 - 15,5 mhz.) - Chave de ondas ,conjugada com o controle de tonalidade.   (detalhe )

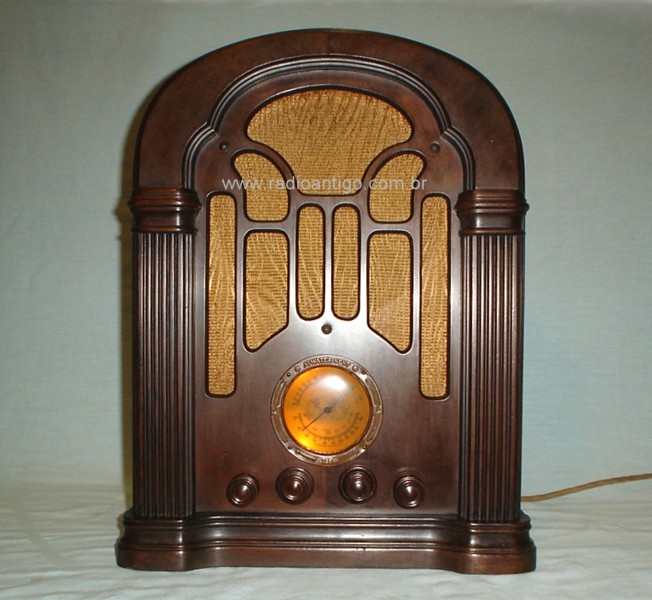

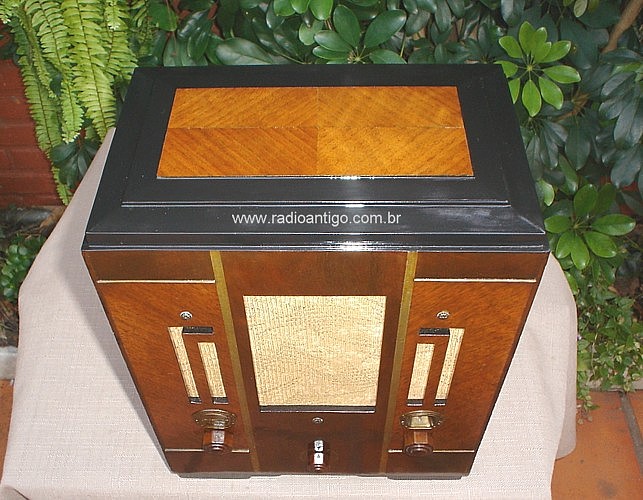

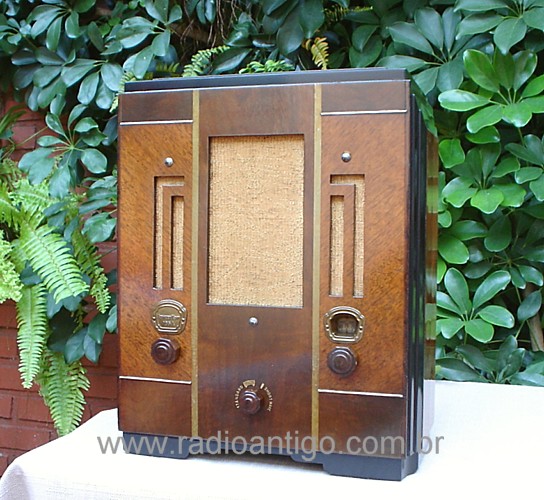

   Caixa de madeira  com bonitos trabalhos de marcheteria e diferentes tons de laca . Knobs de madeira e
    pano do alto-falante, originais do rádio.  Foi possível conservar a laca original na parte frontal da caixa
    e em outras partes que apresentavam condições de  restauro  superficial.

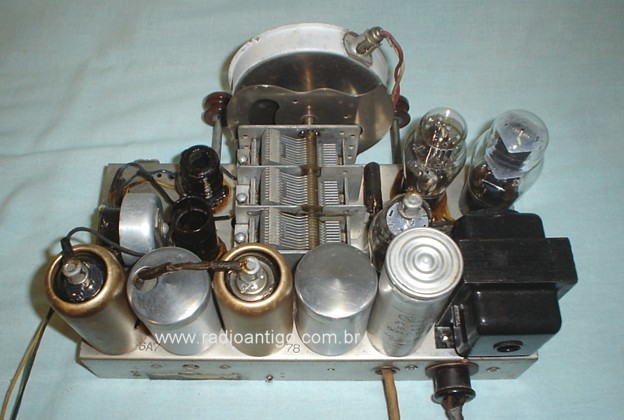

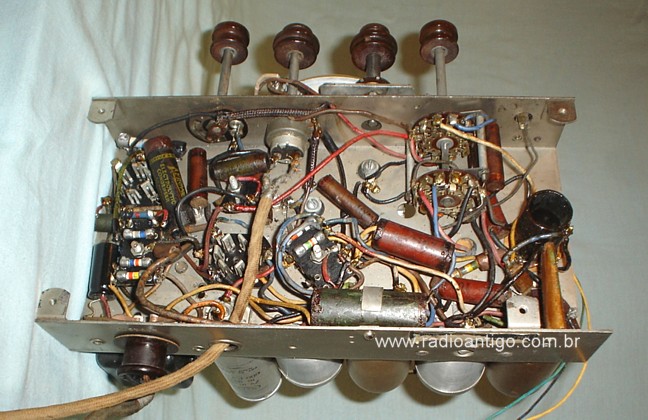

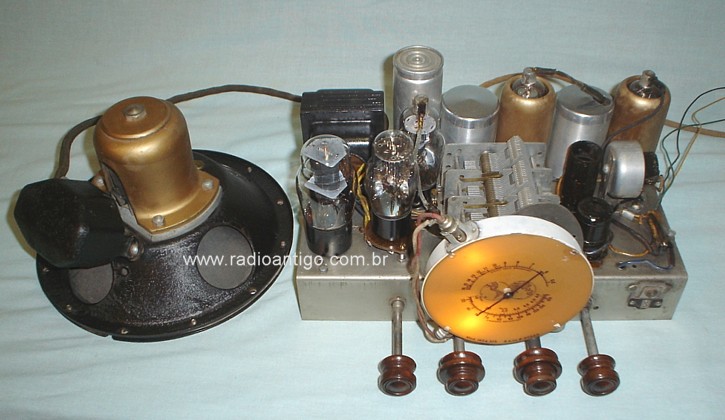

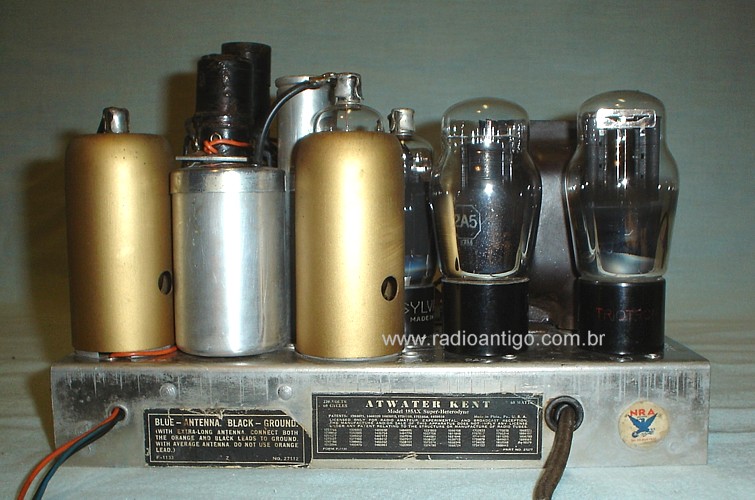

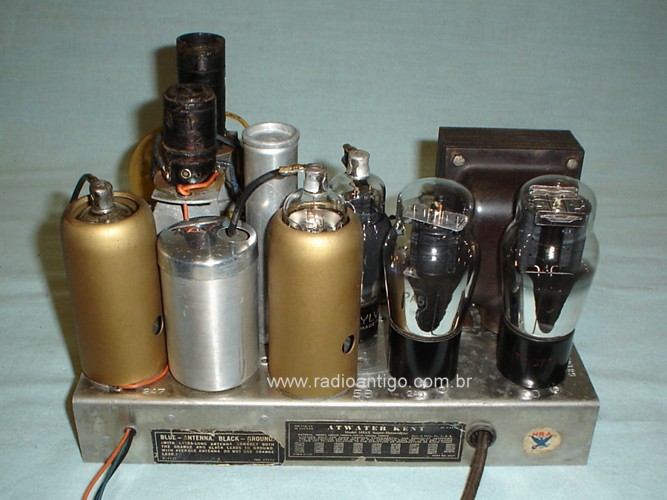

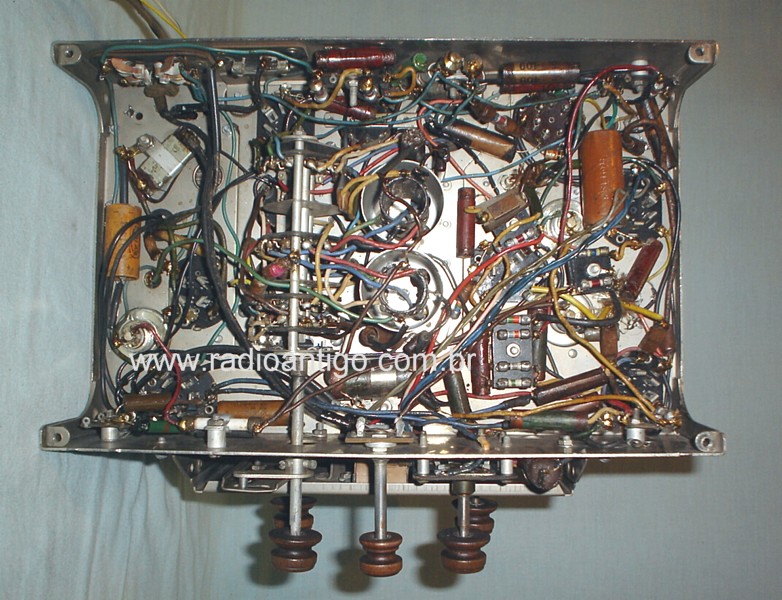

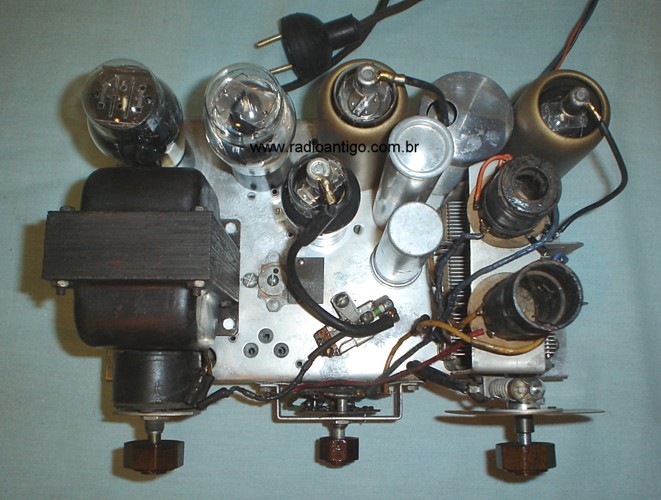

    Nas fotos do chassis, todos os componentes originais deste "AK 185AX" (modelo de exportação)

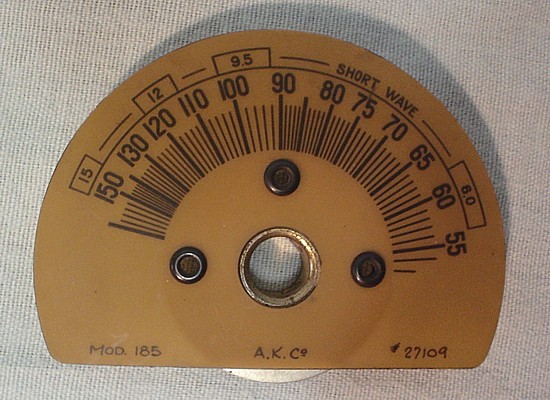

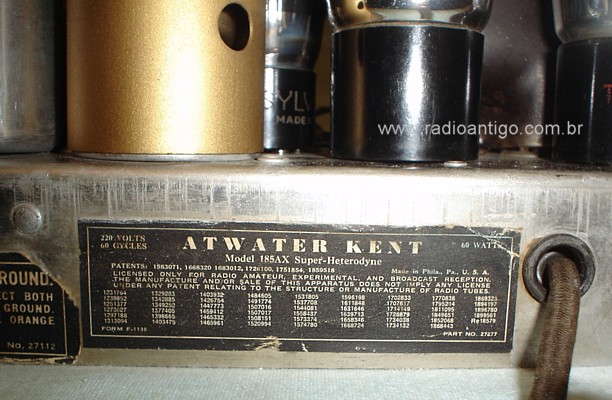

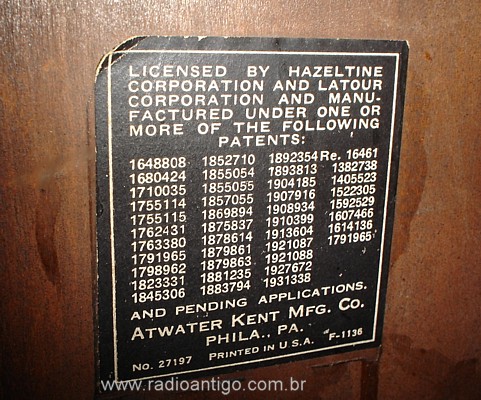

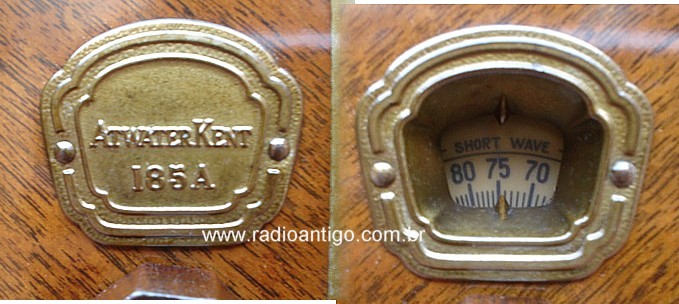

    Fotos complementares:   DIAL     --     Molduras     --     Ident-1     --    Ident-2
...
...

....

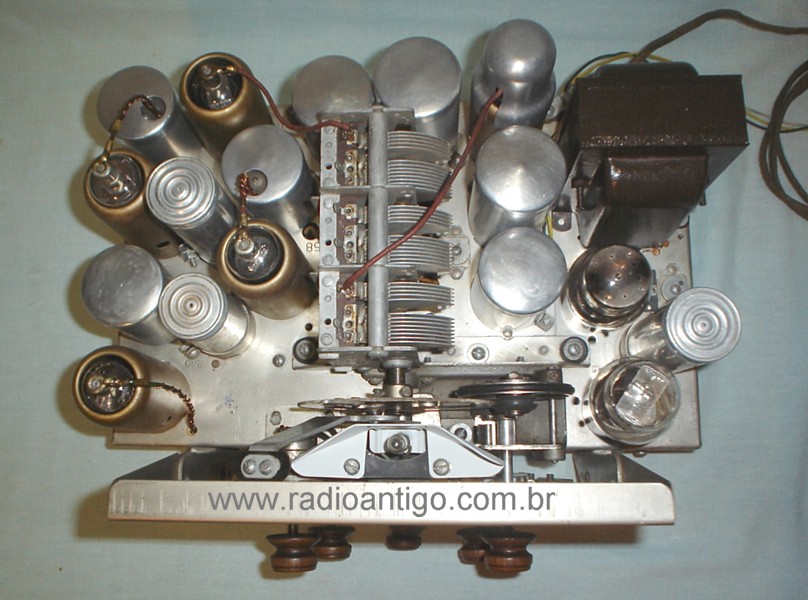

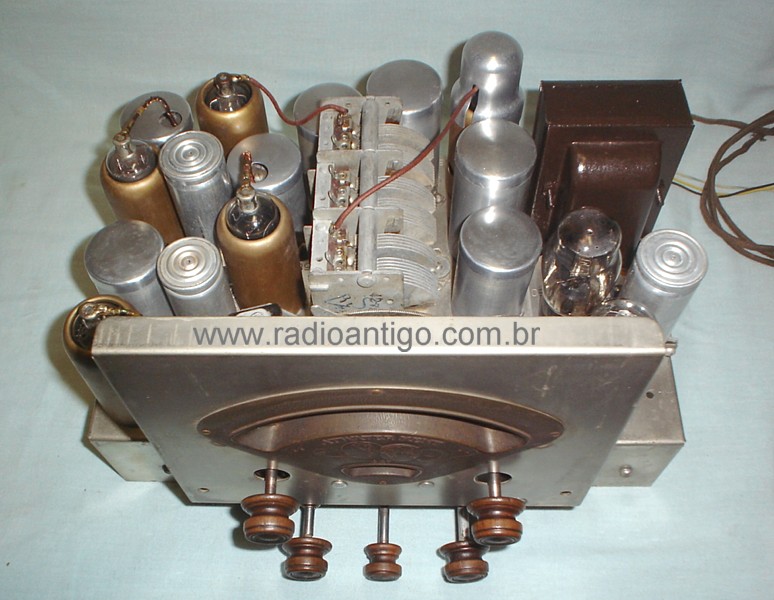

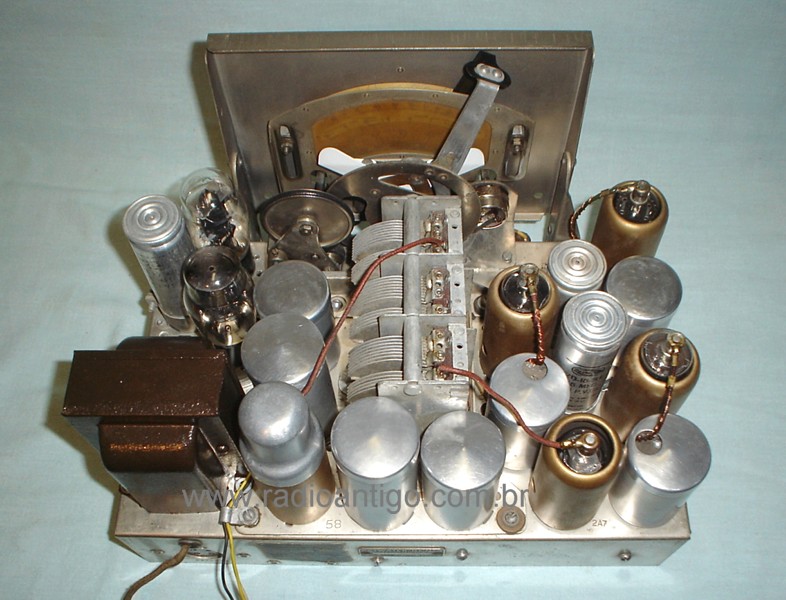

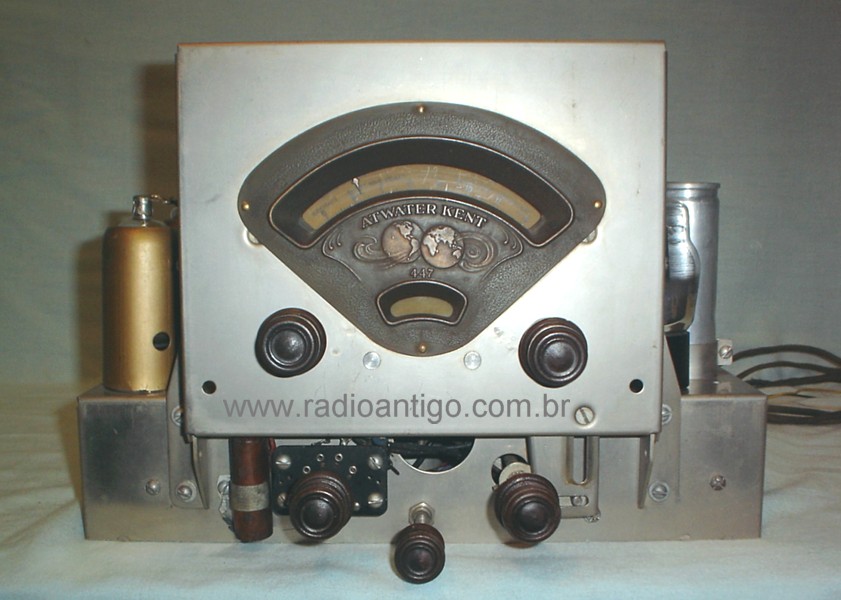

  Atwater Kent - mod. 447 -- (1934) -- U.S.A........................................
..........................................................
     Superheterodino (F.I. 472,5 khz.) Para 115 ou 220 volts A.C.(AK447X) 7 Valvulas: 58 - 2A7 - 58 - 58 -
     2A6 - 2A5 - 80 -  Alto-falante eletrodinamico de 8'  --  9 circuitos sintonizados - 4 faixas de ondas, Medias
     e Curtas, com cobertura total  entre 535 khz. e 22,5 mhz. --  Duplo controle de sintonia -- Controle de sen-
     sibilidade -- controle de tonalidade com 4 posições -- Indicador de sintonia eletromecanico (shadow graph)

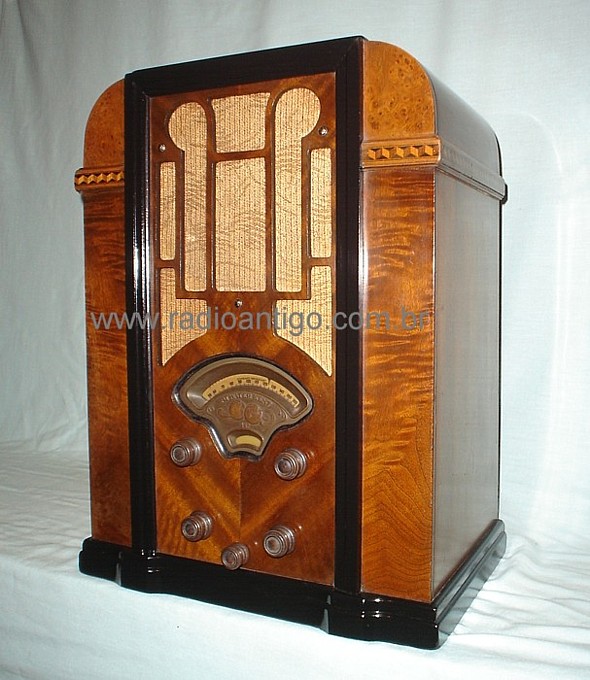

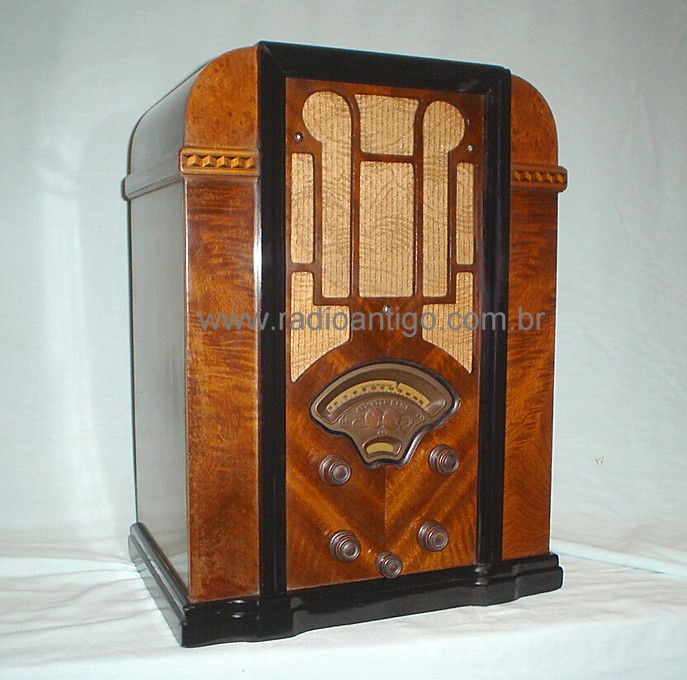

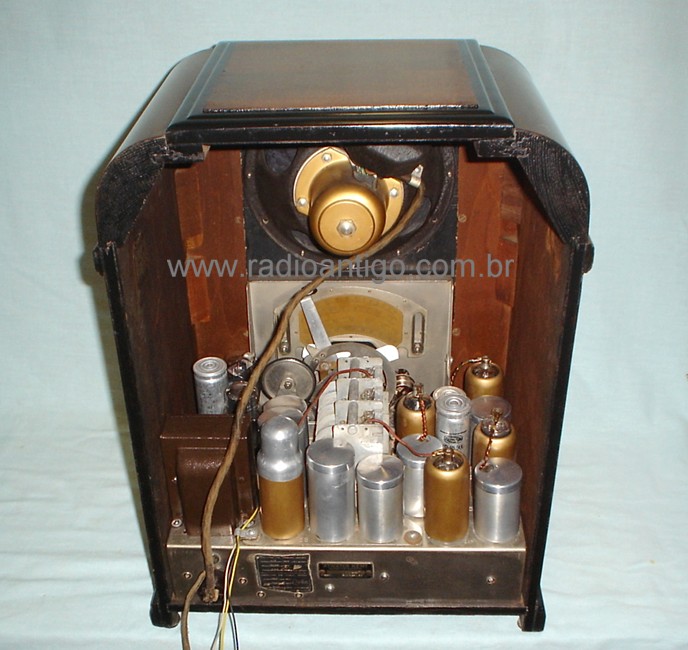

     A caixa em estilo "tombstone" tem alguns detalhes em marcheteria, conferindo um lindo visual para
     este rádio, considerado um clássico americano , muito apreciado por colecionadores.
     Knobs originais de madeira. Laca superficialmente restaurada, conservando o acabamento original.

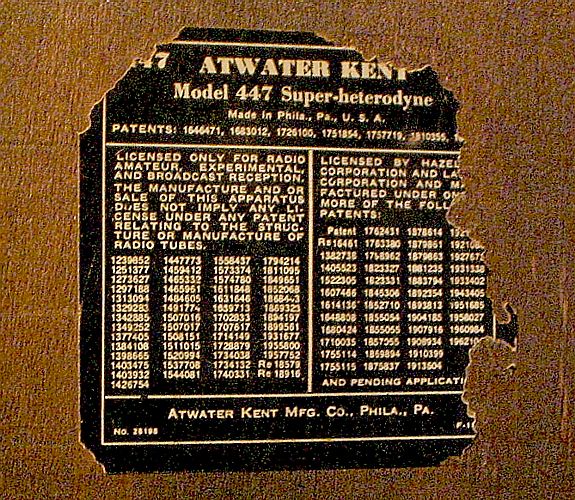

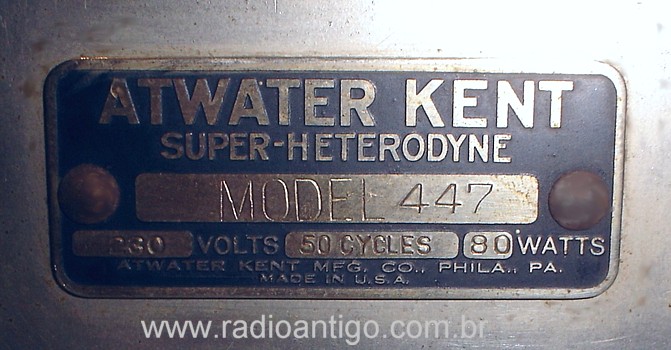

     Veja mais:    placa de identificação  ---   etiqueta no interior da caixa --
...
......
..
