Montando o gravador de PIC da pagina do De Marco PY2WM.

Depois de muito sofrer com a gravação de PICs, com os gravadores que utilizavam a tensão vinda do PC, resolvemos montar um confavel com fonte externa e nossa escollha recaiu neste deste artigo.

Como na ocasião da montagem não tinhamos o LM317 disponivel em casa, resolvemos substituir por uma adaptação com um 7812 com dois diodos 1N4148, do terminal central a terra que nos dá 1,4V a mais, ou seja 13,4V ao invés dos 13,8V originais do circuito.

Outra pequena modificação foi nos pinos do 74LS04 para facilitar a montagem em dead bug.

Para maiores informações de como ligar, software de programação, testes etc. vá a pagina do De Marco no link :

http://py2wm.qsl.br/Gravador_PIC/pic-programmer.html

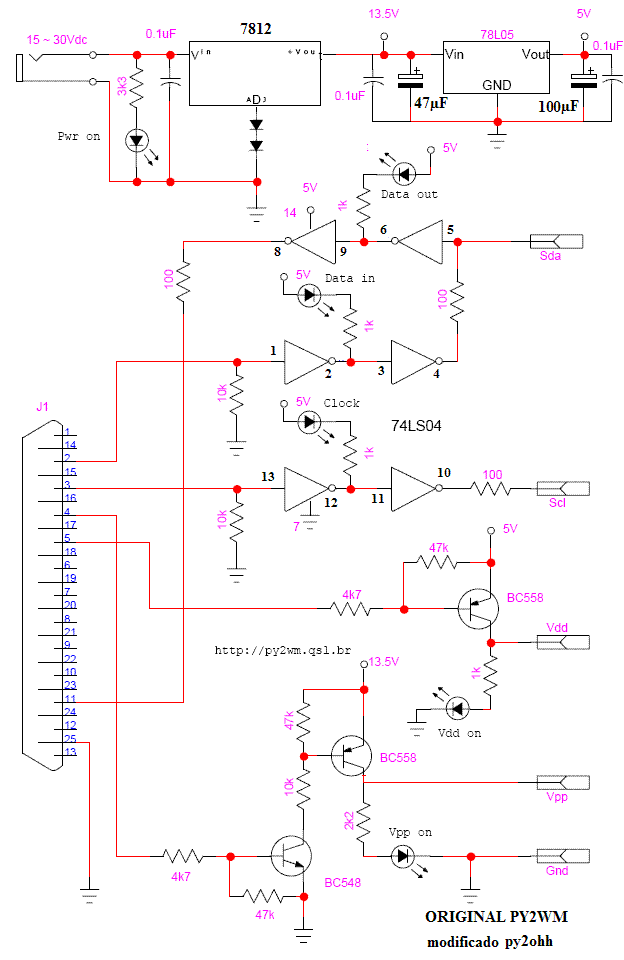

Esquema modificado :

Dividimos a montagem em 6 modulos

1. Fonte de alimentação

2. Vpp

3. Vdd

4. 74LS04

5. LEDs

6. Soquetes

Descrição dos modulos

1. Fonte de alimentação

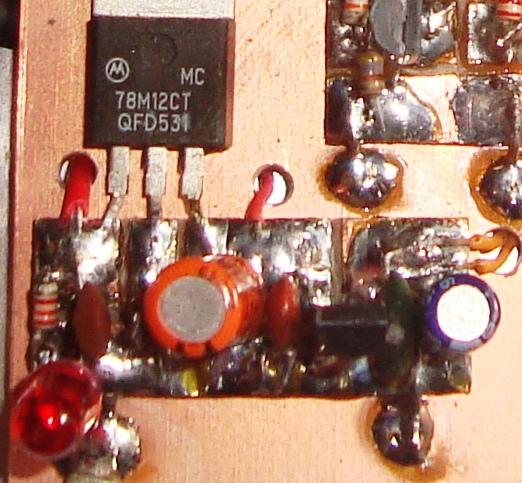

Montada em uma PCI de 10x30.

2. Vpp

Montada em uma PCI de 15x20.

3. Vdd

Montada em uma PCI de 10x30mm.

4. 74LS04

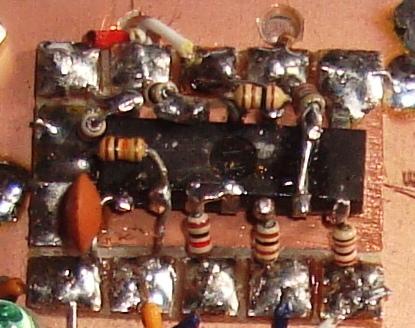

Montada em uma PCI de 20x25mm. Pino 1 acima a esquerda.

5. LEDs

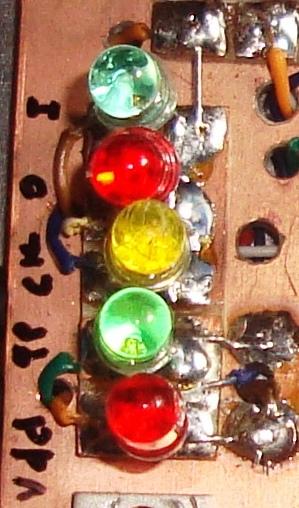

Montada em uma PCI de 10x25mm.

6. Soquetes

Esta placa é opcional, vc pode montar com um soquete apenas de 18 pinos, caso use apenas para os PICs de 18 pinos ou acrescente os soquetes conforme sua necessidade.

Como tinhamos disponiveis varios tamanhos de soquetes montamos em uma placa PCI padrão furada de trilhas paralelas (50x100mm), cortando as trilhas conforme necessidade e jumpeando as trilhas formando o circuito.

O esquema de como ligar os soquetes e como testar a montagem esta no link para pagina do PY2WM.

===============================================================

Montagem

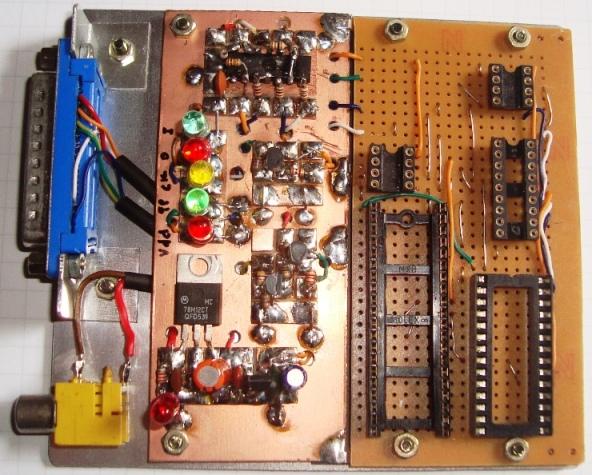

Montamos os modulos em uma PCI de 40 x 100mm.

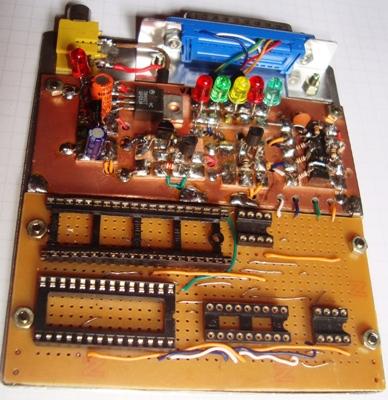

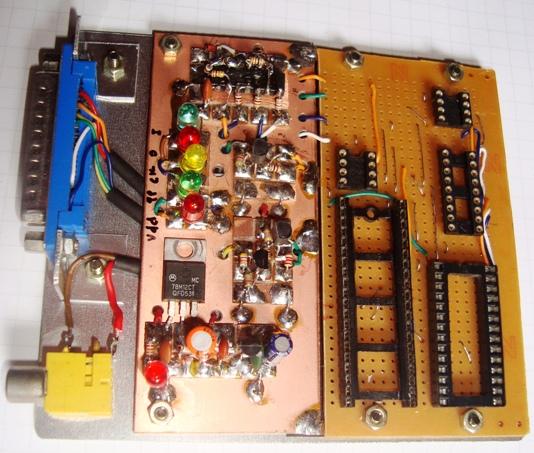

A PCI foi soldada a placa padrão, isolamos esta com uma placa isolante e montamos o conjunto em uma placa de aluminio de 105x120mm.

Os fios de montagem são coloridos e ajudam na identificação das ligações. Para o saida do conector paralelo as cores indicam o numero dos pinos exceto o branco. Nas ligações para os soquetes temos SDA fio branco, Vpp Verde, SCL azul e laranja alimentação.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Buiding the PY2WM De Marco´s programer .

After long time having problems to program PICs, using hardware that take the power from PC, I decided build a new one that uses a external power supply and I choose the PY2WM De Marco programer.

When I begin to collect parts, I dont have the LM317, then I replace by a 7812 with 2 1N4148 diodes, now I have 13,4V in the power and not 13,8V.

OTher little change is the change of invertes in the 74LS04 in oreder to dead bug of the IC become easy.

For major informations How to star, program software, how to test etc please go to De Marco Page at (sorry but is only in portuguese):

http://py2wm.qsl.br/Gravador_PIC/pic-programmer.html

My schematics:

Buiding in blocks or modules

1. Power supply

2. Vpp

3. Vdd

4. 74LS04

5. LEDs

6. Sockets

Modules description

1. Power supply

2. Vpp

I build in a 15x20mm cupper board.

3. Vdd

I build in a 10x30mm cupper board.

4. 74LS04

I build in a 20x25mm cupper board. Pin 1 up left.

5. LEDs

I build in a 10x25mm cupper board.

6. Sockets

How to connect sockets please read at link para pagina do PY2WM.

===============================================================

Building

I build in a 40x100mm cupper board.

I solder the cupper board and the normalized board, I put a plastic board to isolate and build all over a 105x120mm aluminium board.

The wires are collored to help to identify. In the exit to the parallel conector the colors are the same as the pin numbers eception is the white. In the sockts white is SDA, Green is Vpp, Blue SCL and orange supply.
