WB7FHC - ARDUINO CW DECODER 1



Este decodificador é o melhor que já montei.
Esta na versão original.
Tem poucos componentes e é muito facil de montar.

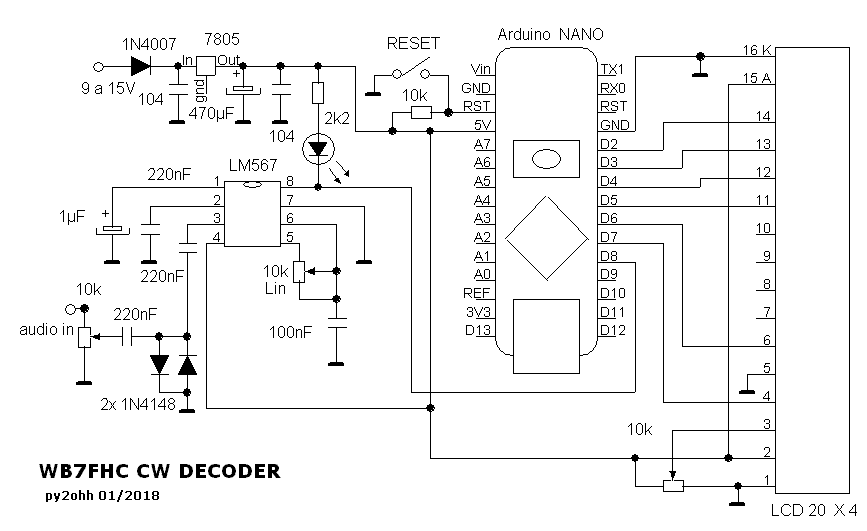

Esquema

O sketch pode ser obtido a partir deste link :
CW decoder WB7FHC 1.1

Existem vários videos no youtube mostrando o desempenho deste decodificador.

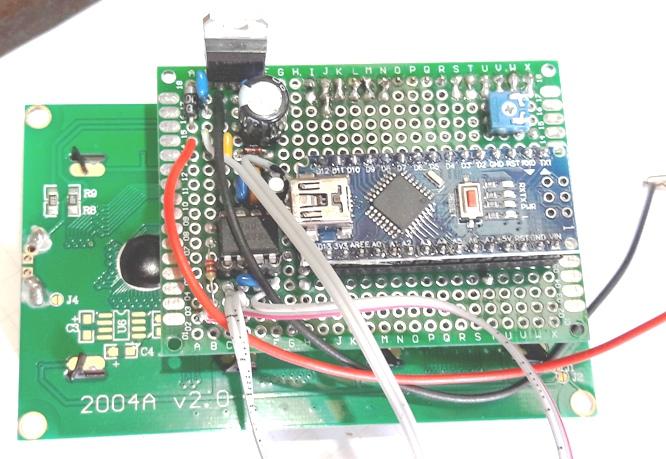

A montagem fizemos em uma placa padrão de dupla face comprada no ebay por 1U$ cada 3 peças, o arduino nano, o display e o lm567 estão com soquetes já os potenciometros, led e fios de alimentação estão soldados diretamente na placa.
Não fizemos um estudo de layout e montamos de uma forma rapida, em poucas horas de trabalho estava pronto.

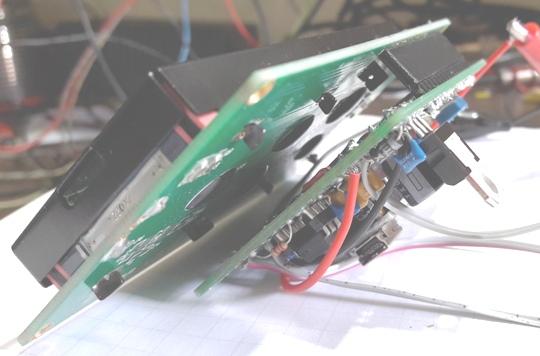

A montagem por sandwiche é minha preferida.


O 7805 esta montado na placa.

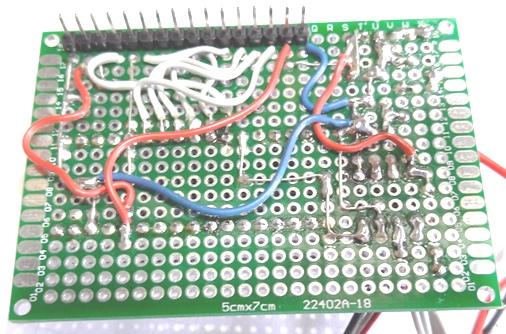

A parte inferior da placa ficou um pouco bagunçada, mas é uma forma rapida e eficiente de montagem.

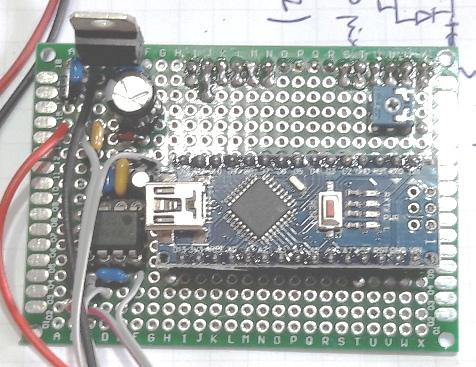

Foto da parte superior.

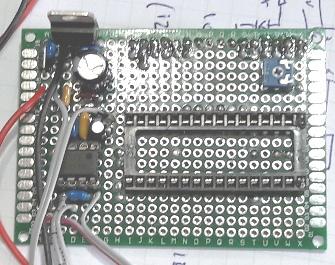

Parte superior sem o arduino.

Duvidas, escarecimentos, ajuda py2ohhARROBAyahoo.com.br (arroba=@).

Versão alemã deste decoder com arquivos GERBER para confecção de PCB
http://gemander.org/2015/03/31/cw-decoder-nach-wb7fhc/

Arquivos gerber deste link para PCB
http://gemander.org/wp-content/uploads/2015/03/cw-decoder.zip

73 de py2ohh miguel
