Um simples VFO para 40 e 80m.

Usamos neste VFO o ressonador de 3,58MHz que é muito facil de se encontrar no comercio ou em sucata. A sucata muito comum de encontra-los é a de telefone de teclas de mesa.

Usamos um oscilador collpits com saida em emissor para 80m (fundamental) e sintonizamos o coletor em 7MHz dobrando a frequencia, para maior desacoplamento do VFO usamos um amplificador de RF

Todos os indutores são comerciais e os transistore podem sr sbstituidos pelo BC548B ou C e BC547B ou C.

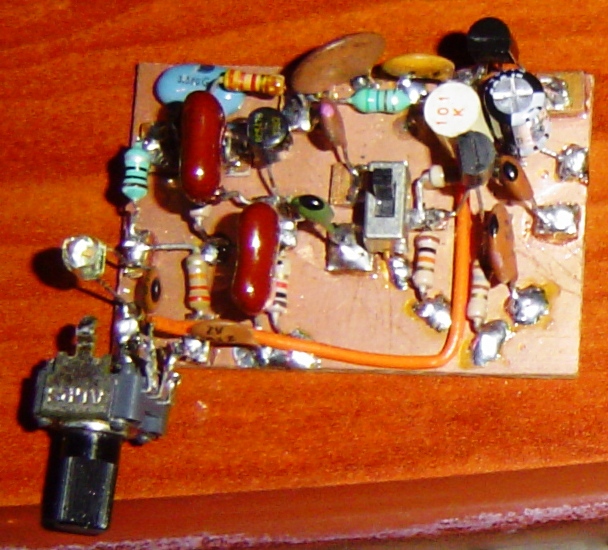

Eu montei em uma placa de circuito impresso de aprox. 30x50mm, utilizada com plano de terra, e nela colamos 15 ilhas que representam os nós eletricos (onde um componente encontra outro). Como voce pode ver no esquema a seguir

Esta montagem é como voce ve no esquema, ou seja os componentes estão na mesma posição tanto na montagem como no esquema,.

As ilhas podem ser quadradas ou redondas (feitas com a ferramenta do py2xt Celso), são em numero de 15 e eu monto da esquerda para a direita e vou colando as ilhas conforme necessidade.

Para melhor estabilidade o indutor de 10µH pode ser enrolado em um transformador TOKO de FI de 110mm, ou em um toroide ou ainda como o indutor utilizado no VXO do MARITACA.

Mas lembre-se que um indutor diferente tem que ser ajustado pois muita coisa muda mesmo com o mesmo valor de indutancia (ex. capacitancia inter-espiras). Este indutor é o coração do VFO e com um valor baixo voce não consegue muita variação de frequencia, já com um valor alto demais voce não consegue boa estabilidade.

Os capacitores de 560pF são de mica prateada ou styroflex, mas uma associação de capacitores NP0 com de outros tipos em paralelo podem trazer resultados surpreendentes.

O capacitor de 18pF foi colocado para baixar a frequencia maxima pois eu pretendia usar este VFO em um TRX de 40/80m CW, com este capacitor temos uma variação de 3,50 a 3,75 ou de 7 a 7,05MHz.

O indutor de 5,6µH com o capacitor de 100pF (lembem-se que tanto os capacitores como indutores tem tolerancia para menos) formam um circuito sintonizado em 7MHz, caso voce não tenha esta valor de indutor pode altera conforma a tabela:

valor comercial-------- capacitor pF ---------Reatancia XL=XC Ohms

2,7 --------------------------- 190 --------------------119
3,3---------------------------- 156 --------------------146
3,9----------------- -----------132 --------------------172
4,7--------------------------- 105 -------------------- 207
5,6 ------------- -------------- 92 ---------------------247
6,8 ----------------------------75--------------------- 300
8,2---------------------------- 63--------------------- 362

O valor da reatancia mais popular é de 180 Ohms.


73 de PY2OHH miguel

RETORNAR





A simple and chip VXO for 40 and 80m

In my projects I use the 7.15MHz ceramic resonator, it is ease to find in Brasil and is very cheap (about U$ 0.30), but it is hard to find in others countries. I receive several Emails asking how to buy this resonator, I sent some by post, but it costs to much (the overseas mail cost). then I promise to develop a other VXO using a ease to find resonator.

I use the 3.58MHz ceramic resonator, it is ease to find in desk phones and others that use numerical keyboard, this resonator is the clock of these rigs. All components are from surplus.

I built a Collpits oscillator that cover 3.5 to 3.58 MHz the output is in the emitter of oscillator transistor and I tunned the colector in 7MHz (two times F) and for better decoupling I use a buffer.

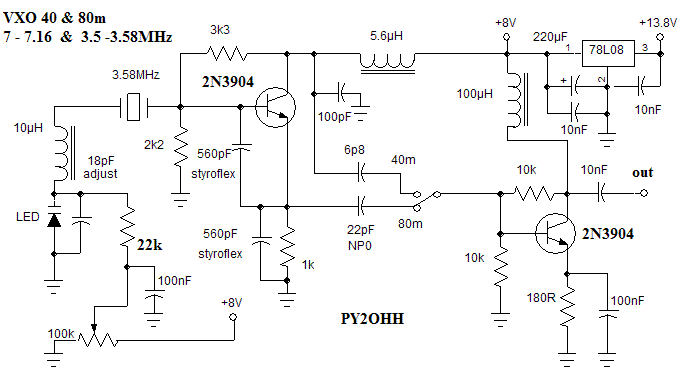

Schematics

All the inductors are commercial type, they looks like a resistor and has collors like resistors.

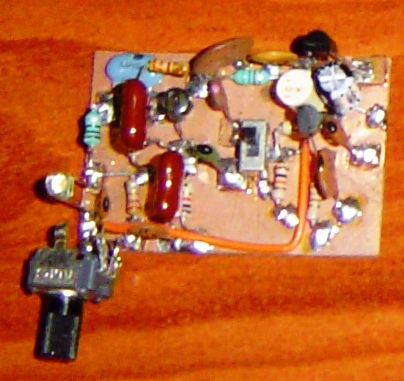

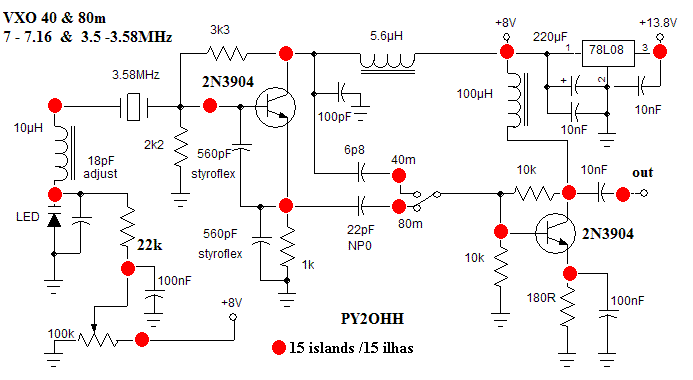

I build in a ground plane PC board (about 50mm x 30mm) and I glue 15 islands (round or square you choose) , these islands are glued like the electrical knots as you see in this drawing.

You will built as you see in the schematics ... I build from left to right and I add a new island as I need, it depends the size of components and the experiencie of the HAM rerere

For better stablity the inductor of 10µH should be a TOKO 10mm transformer or a toroidal coil. Remember that each type of inductor has differents charecteristics such capacitance betweem turns, and it needs to be adjusted. This inductor is the heart of the VXO if it value is little you dont have big frequencie change, if it is too big you dont have stability. than you ned to adjust it in order to give a good result.

The 560pF cap are styroflex or silver mica, but parallel NP0 and others caps are a good idea.

The 18pF cap in the oscillator circuit is to down the max. frequencie, in this circuit I use for CW and the max. frequencie comes down from 7,150 to 7,050kHz.

The 5.6µH and 100pF cap are tunned in 7MHz, if you have to change it please look the table:

commercial value µH-------- capacitor pF ---------Reactance XL=XC Ohms

2,7 --------------------------- 190 --------------------119
3,3---------------------------- 156 --------------------146
3,9----------------- -----------132 --------------------172
4,7--------------------------- 105 -------------------- 207
5,6 ------------- -------------- 92 ---------------------247
6,8 ----------------------------75--------------------- 300
8,2---------------------------- 63--------------------- 362
remember that capacitors and inductors have tolerance to minor values.

The most popular value is about 180 Ohms of reactance XL=XC.

73 de PY2OHH miguel
