14 & 28 MHz PLL HIPERVXO

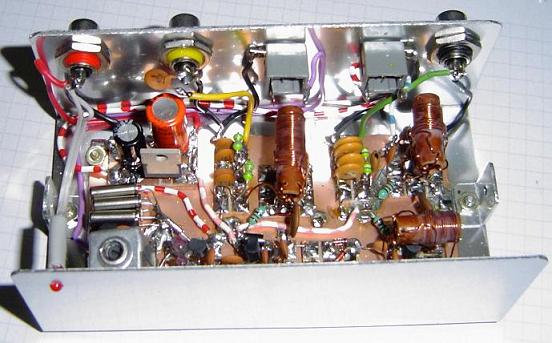

Picture: Note the low pass filter coils are commercial.

It covers from 13.950 to 14.275MHz (step 500Hz) and 27.9 to 28.55MHz (step 1kHz).

Good for CW or SSB.

PLL controlled (SAA1057 PLL and PIC)

Proper for DC radios on 10m or 20m CW or DSB.

Schematics:

Picture: Another view of VXO assembly

The crystals are HC49U and the frequency are the commum 14.318MHz used in PC video boards.

All resistors are 1/8W or 1/4W.

The value of 17µH was measured at the end of assembly. Dont use a comercial inductor. You need to made by hand and it needs to give only one layer (please read the MARITACA´s VXO instructions in this site).

I built it in UGLY method and use two jacks banana stereo to interconnect the PLL, one plug with ground + RF signal + VCC , other plug with ground + not connected  + varicap reference voltage.

The 2N3904 may be replaced with BC547B (or C) or BC548B (or C), don’t use 2N2222.

O HIPERVXO de 14 & 28 MHz

Foto: Note os indutores do filtro passa baixa são comerciais.

Para trabalhar com o BIGODE multibanda tive que montar este VXO.

A montagem é como em todo hipervxo, o segredo esta na montagem da bobina, onde devemos seguir as instruções do VXO do Maritaca. Utilizamos a mesma forma fio e núcleo da montagem do Maritaca.

Colocamos um varicap com grande variação de capacitancia, que é comumente utilizado em radios OM, pois a faixa é muito extensa para os comuns.

A variação de frequencia no PLL é de 500Hz para os 20m e 1kHz para os 10m.

PLL controlled (SAA1057 PLL and PIC)

ESQUEMA:

Foto: As bobinas sintonizadas estão montadas nos respectivos módulos.

Qualquer dúvida escreva para mim.

73 de py2ohh Miguel
