µSDX
MUTIRÃO

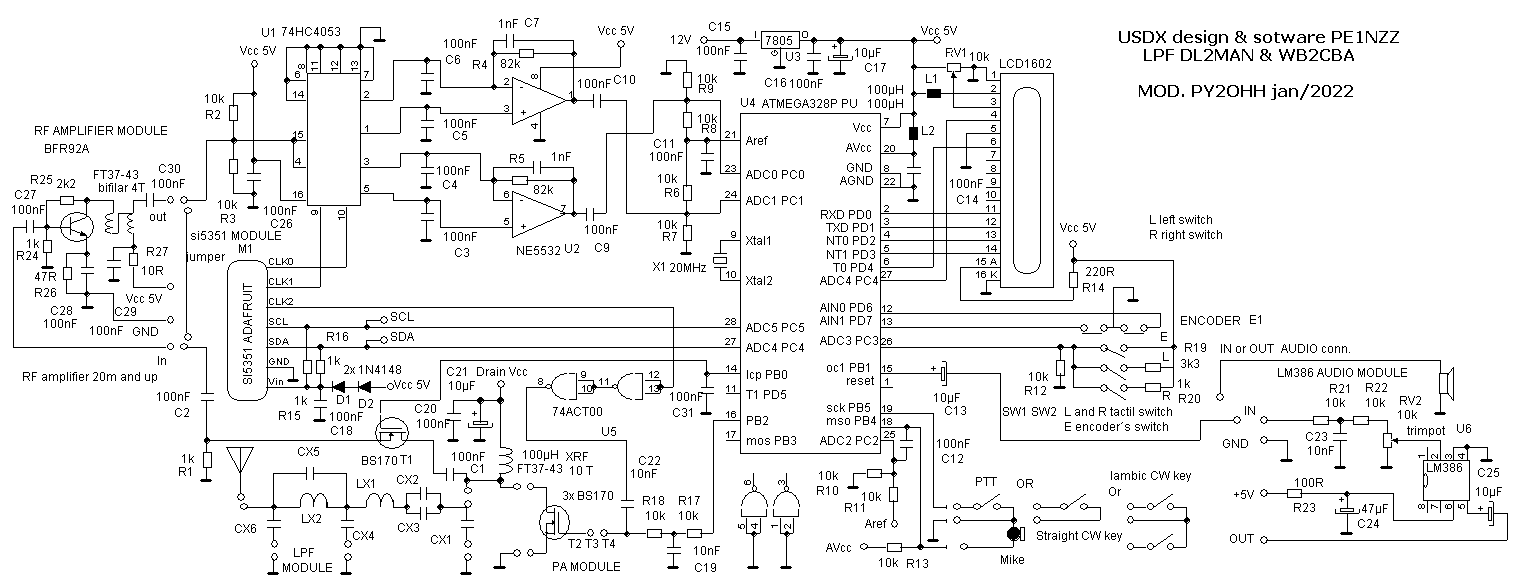

Esquema :

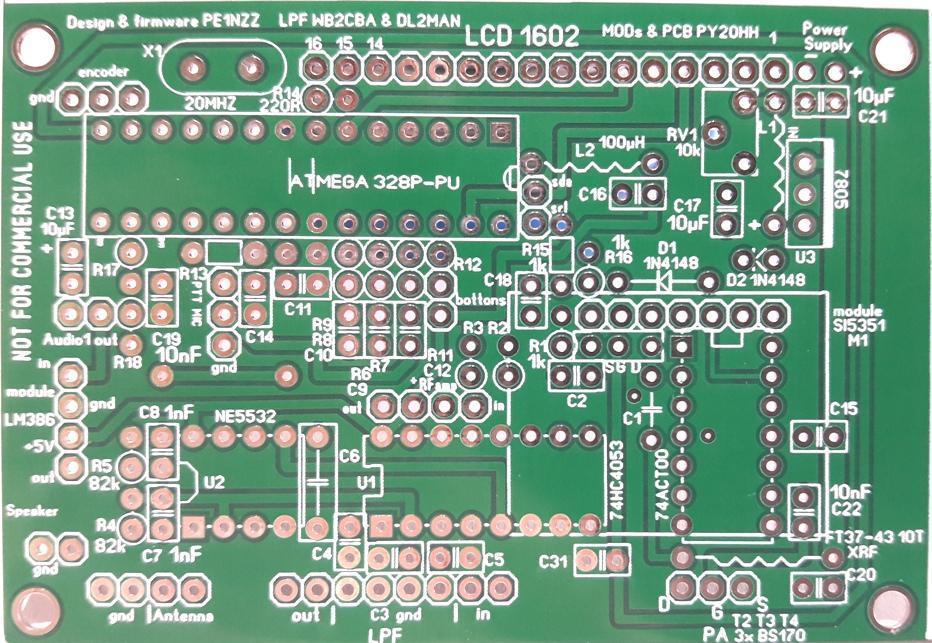

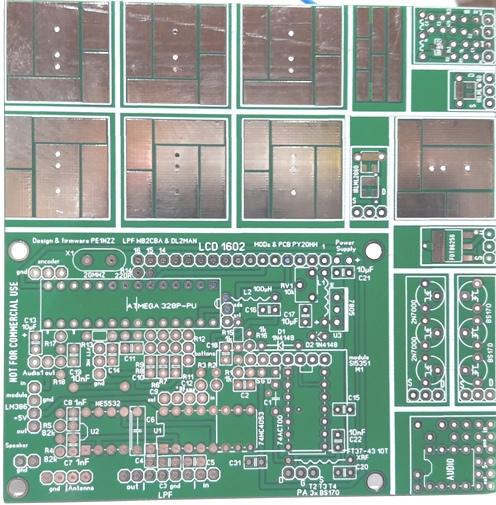

PCB :

Primeiro devemos cortar a PCB com uma serra manual, prendendo
firmemente a PCB. Corte sobre a linha branca com cuidado. Rebarbe com
uma lima reta.

Para a montagem ficar bonita é necessario soldar os resistores
e capacitores com a mesma orientação ou seja todos
os resistores no vertical a tolerancia fica na mesma
posição.
É muito importante definir se a PCB vai ficar na vertical ,
com a PCB conectada diretamente ao LCD, para isto o conector femea deve
ser soldado na parte inferior (lado contrario aos componentes). caso
fique na horizontal a soladagem será normal. É muito
dificil soldar dois conectores para usar nas duas
posições.
Fornecemos nos kits quantidade de conectores em regua macho e
femea, que poderão ser usados para conetar partes externas da
PCB (microfone, autofalante ou fone, encoder, botões, LCD,
antena) fica a criterio do colega usar os conectores ou soldar
diretamente. Lembarndo que usando conectores use um esmalte de unha de
cores diferentes para identificar a posição e o conector.
No esquema aparecem capacitores de 100nF no kit eles são de
220nF (224).
Note no esquema que a maioria dos capacitores é de 100nF ou seja
224 e somente alguns são de 10nF e 1nF (fora os eletroliticos e
os SMDs do LPF). Eles não estão marcados, na PCB, com o
valor devido ao pouco espaço. Tambem os resistores são na
maioria de 10K, que tambem não estão com a valor marcados
na PCB. Tanto os capacitores como os resistores com valores distintos
dos comuns (100nF (224) e 10k) estão com os valores impressos na
PCB.
A unica mudaça que recomendo é alterar a
posição de C20 e C21 ... soldar o eletrolitico no lugar
de C20 (+ positivo a direita) ... e 224 no lugar de C21. Devido a
termos uma inteferencia mecanica ao ajustar RV1 (que é feita uma
vez somente).
Antes de inciar uma soldagem verifique a posição do
componente erros de soldagem de soquetes são comuns e dão
muito trabalho para acertar. Polaridade de diodos e eletroliticos
são itens importantes.
Eu recomendo soldar de cima para baixo, deixando o 7805, eletroliticos
e o choque de RF para o final. Os soquetes e terminais devem ser
soldados a medida que fiquem no caminho. A soldagem dos terminais
femea do modulo SI5451 devem ser feitas juntamente com o soquete do
74ACT00, para evitar problemas.
Devido a PCB estar desenhada para ser pequena alguns ressitores ficaram
com a soldagem nada convencional para uma PCB. São 4 resistores
de 10k a esquerda da marcação R12 e mais 3 resistores a
esqerda do terminais de Bottons. Todos são de 10k e devem ser
soldados em pé e ligados como nas fotos :

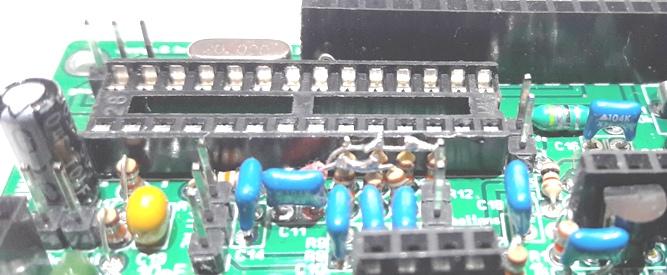

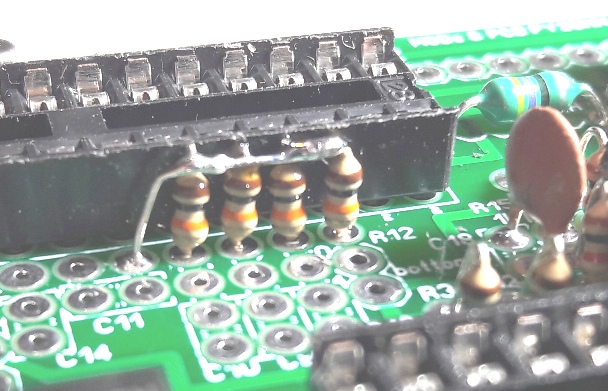

Observe que já haviamos soldado o soquete do Atmega. Os
resistores são jampeados e soldados na parte superior.
Para facilitar a montagem marquei os capacitores diferentes de 100nF
(224) e os resistores diferentes de 10K.

Em vermelho os resistores de 1k (são 3).
Em azul claro temos 2 resistores de 82K 1% (proximos de U2 Ne5532) e um
resistor de 220R (proximo ao cristal).
Em verde os capacitores de 10nF (103).
Em Roxo os capacitores de 1nF (102).
Em azul escuro os capacitores eletroliticos de 10µF
(atenção com apolaridade !) note que alteramos a
posição de C20 e C21.

Foto:

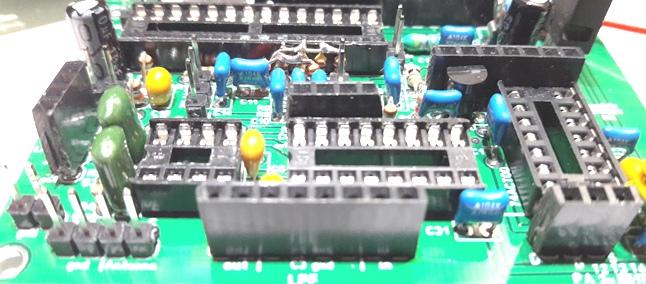

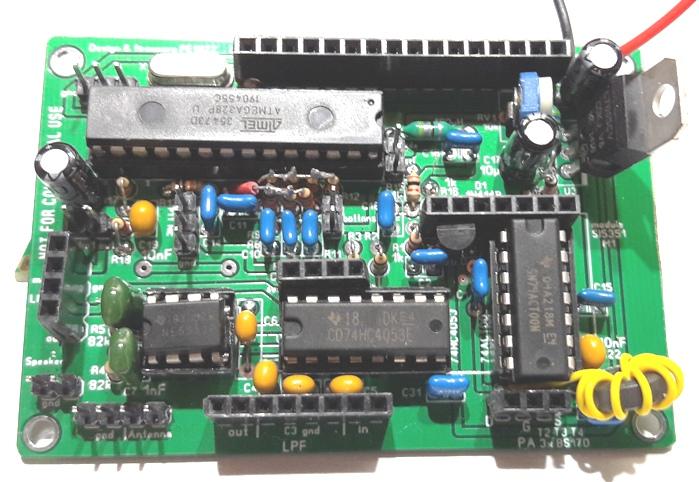

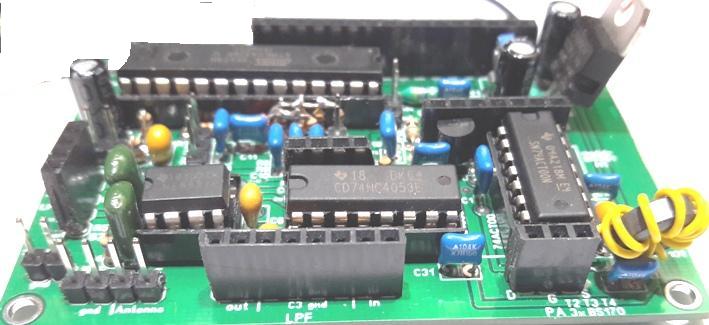

PCB montada observe que montamos tudo com encaixe, vc pode montar assim
ou soldar diretamente. Note que temos 4 capacitores amarelos
proximos eles podem ter o valor entre 100nF e 470nF ( os 4 com o mesmo
valor). Os outros dois amarelos são de 10nF e devem ter este
valor. Aqui a PCB esta montada para a posição horizontal,
como LCD em separado.

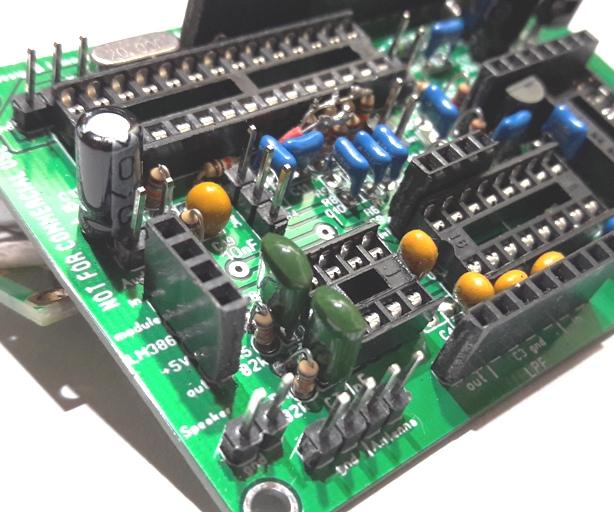

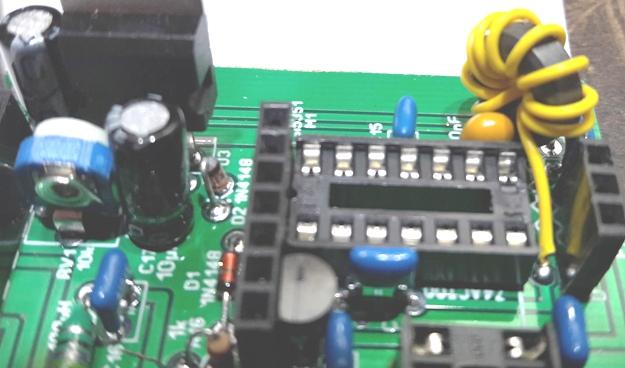

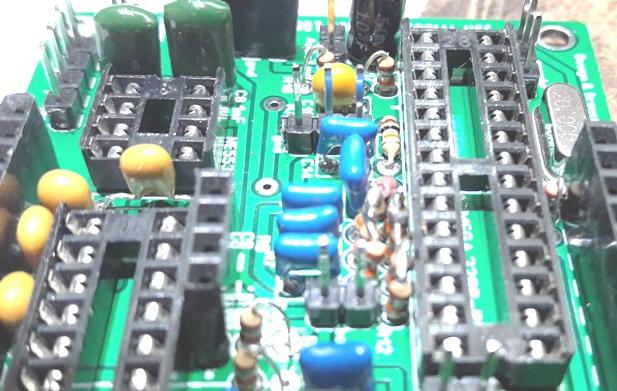

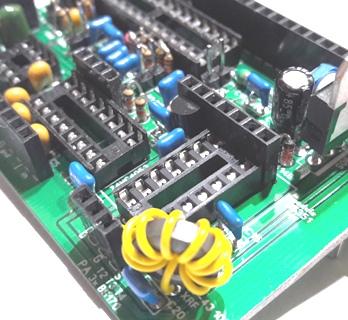

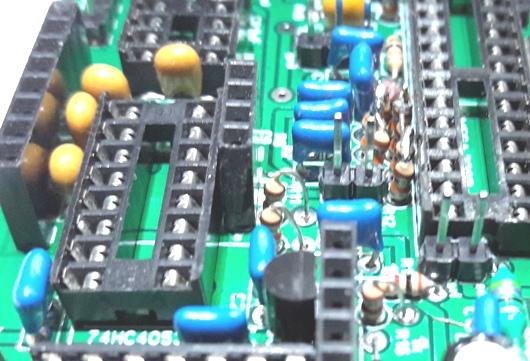

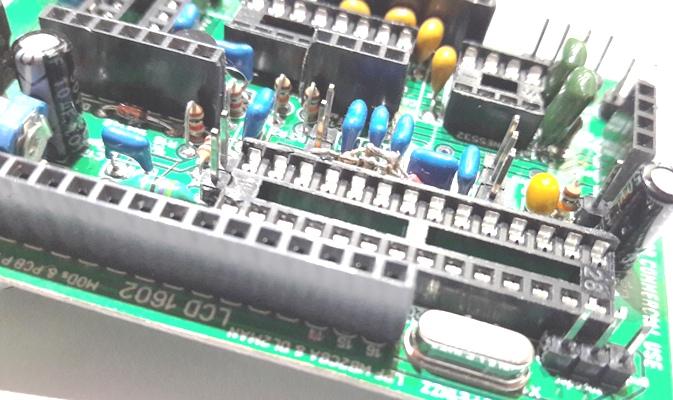

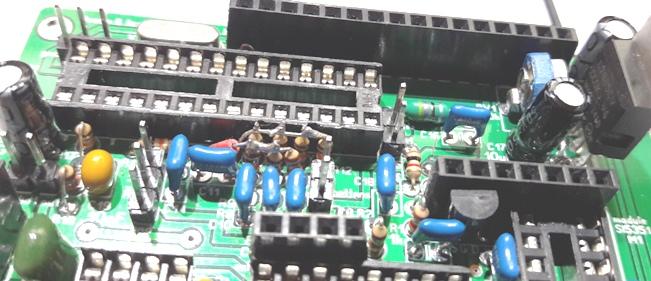

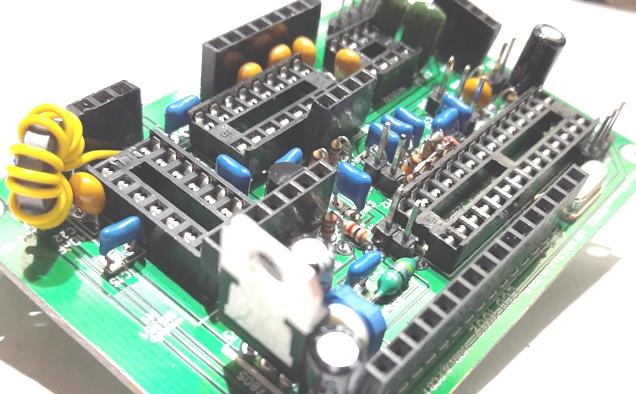

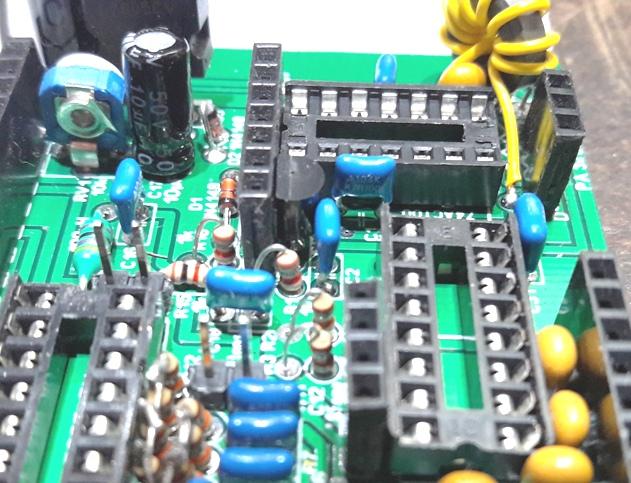

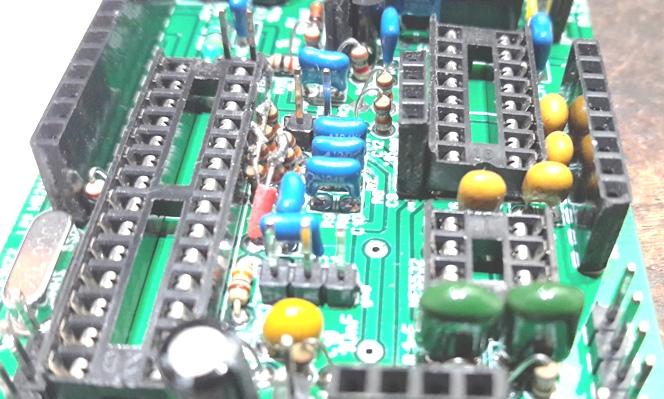

Sequencia de fotos da montagem por diversos angulos (os capacitores
azuis das fotos são de 100nF (104) os do kit são de 220nF
(224) :

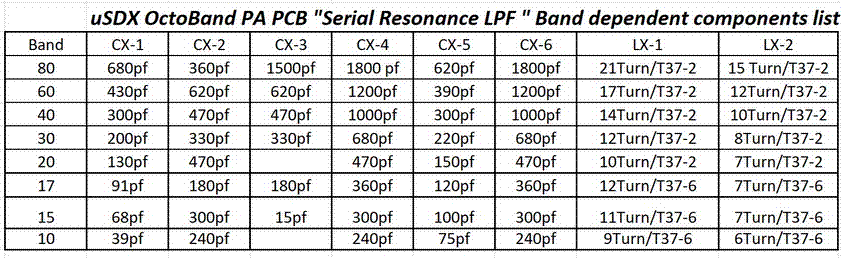

LPF
valores :

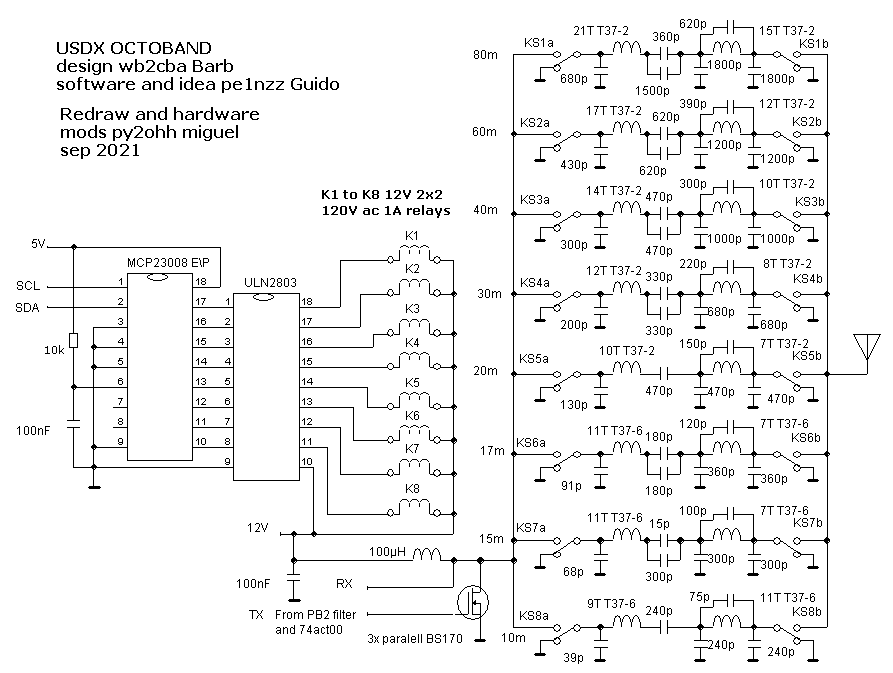

Esquema da placa octoband :
