ENGLISH begins after portuguese...please look down
UIRAPURU - UM TRX DSB 40M 10W
O PROJETO
Este TRX foi muito discutido ha alguns anos atraz por mim e pelo amigo ONNO PA2OHH que considero um profundo conhecedor do uso do integrado 74HC4066. Minha ideia era de utiliza-lo como modulator DSB. Trocamos Emails e eu fiz algumas experiencias, mas parei com elas devido a outros projetos.
Depois de construir o Maritaquinha retomei a antiga ideia e ai temos o UIRAPURU.
As novidades são : o uso do 74HC4066 como oscilador VXO, demodulador e modulador, ainda temos o uso de um IRF530 como driver de potencia.

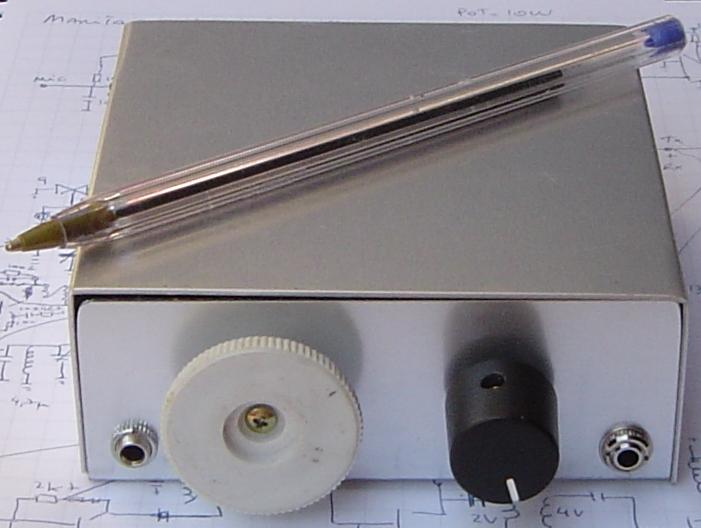

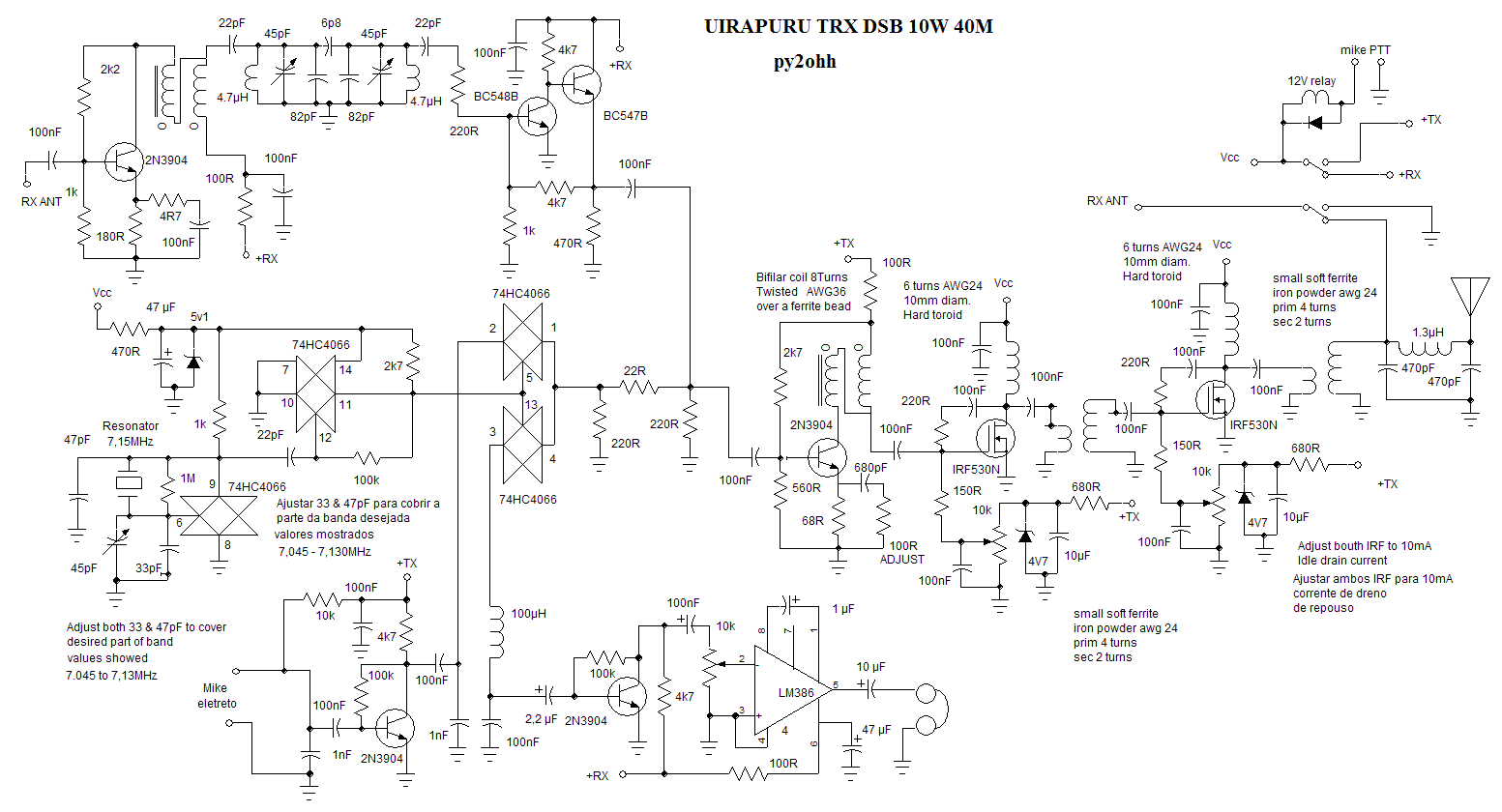

Esquema
Detalhes do projeto
VXO : ajuste os valores dos capacitores de 33pF, 47pF e do variavel de 70pF para cobrir a faixa desejada.
Os indutores de 4,7µH são comerciais os trimmers de 45pF são amarelos, mas poderão ser utilizados outros trimmers ajustando em conjunto o capacitor de 82pF
(a soma dos dois deve ser de 120pF).

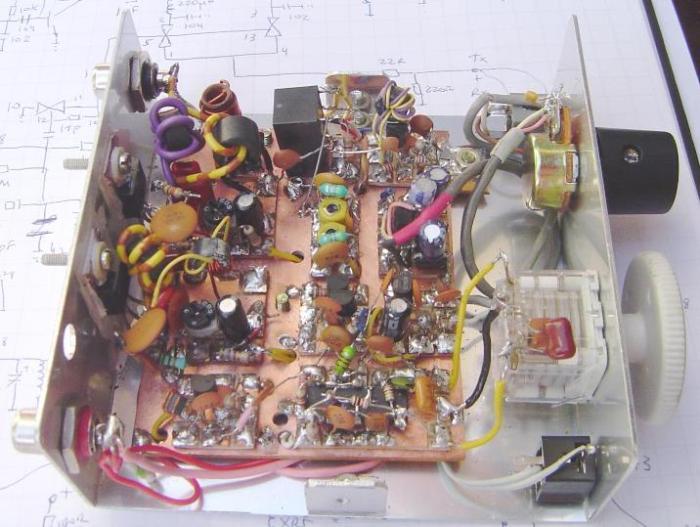

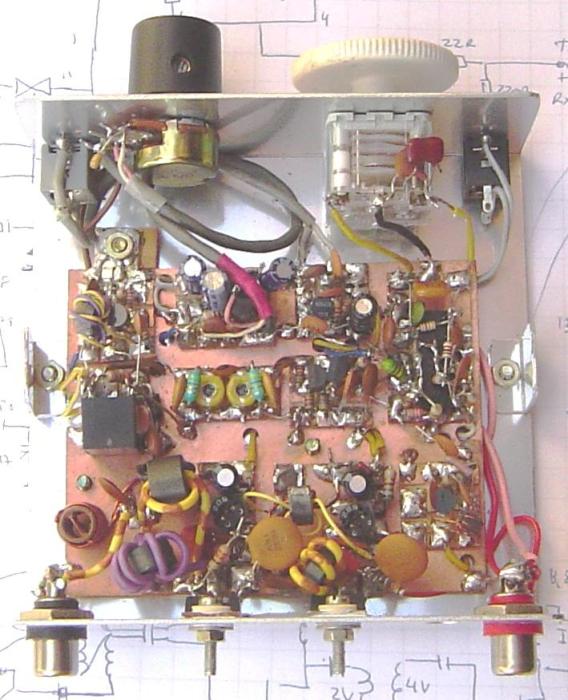

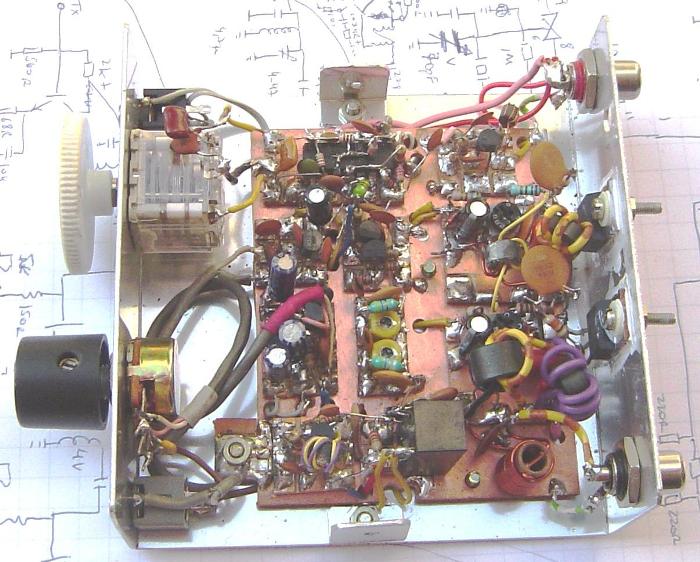

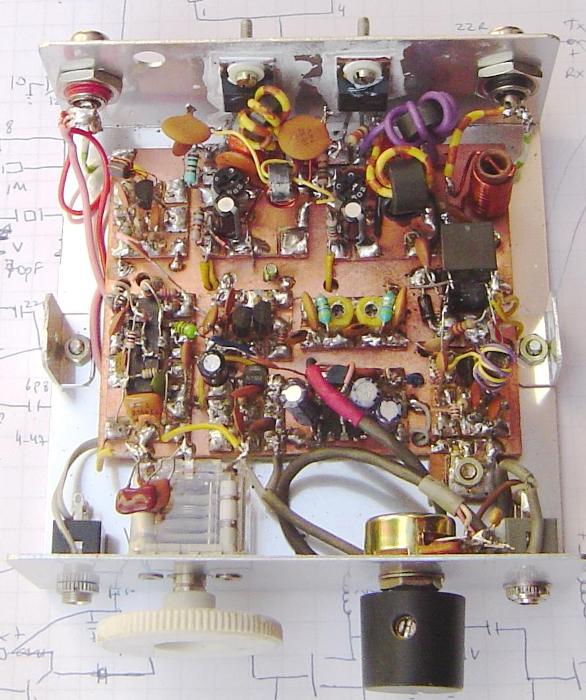

Os nucleos dos toroides foram retirados de lampadas economicas e os do PA foram retirados de reatores eletronicos de lampadas fluorescentes, e enrolados com fio com capa plastica.(note o trafo bifilar com fio de cabo telefonico amarelo e roxo - proximo ao rele)
Todos os transistores NPN podem ser BC547 BC548 tipos B ou C.
O driver com o IRF530 pode ser substituido pelo driver com 2x2N3904 como no MARITAQUINHA sem prejuizo de potencia.
Ajustes
VXO ajuste para cobrir a faixa desejada.
RX: ajuste os trimmers para o maior sinal, sintonizando uma estação SSB fraca.
TX: Disconecte a ligação driver -PA ligue uma carga fantasma de 50R (ideal 9 resistores de 470R 2W metalfilme enm paralelo) conecte um amperimetro na alimentação do dreno, Ajuste o trimpot até obter uma corrente de 10mA ....sem falar no microfone.
Re-faça a ligação, repita para o PA conctando a carga fantasma na antena, ajuste tambem para 10mA.
Resultados
Conversamos durante o dia com alguns colegas até 1500km de distancia com boa qualidade de sinal e audio.
73 de py2ohh miguel
UIRAPURU - A TRX DSB 40M 10W
The TRX design
This TRX was discussed years ago between me and my friend ONNO PA2OHH, Who I think that is the knowhow about the use of 74HC4066 IC in ham radio. my idea was to use this IC as a DSB modulator. We change some Emails and I made some experiments, but I stoped because I had others projects to do.
After built the Maritaquinha I return to the old idea and born the UIRAPURU.
The news are : The use of IC 74HC4066 as VXO, Demodulator and modulator, and the use of IRF530 as driver.
Schematics
Design
details
VXO : Adjust 33pF, 47pF and variable cap 70pF to cver the desired band.
The 4.7µH inductors are commercial type, the 45pF trimmers are yellow, but they may be replaced by others adjusting the 82pf cap value (the summ of these two caps are 120pF).
The toroids are from a economic lamp scrap and the PA toroid are from fluorescent lamp electronic reactor.
All NPN transistor can be replaced byr BC547 BC548 types B or C.
The IRF530 driver may be replaced by 2x2N3904 as MARITAQUINHA driver without power loss.
Adjust
VXO adjust the caps values to cover the desired band.
RX: adjust the BPF trimmers to max. output in speaker, tunning a weak station.
TX: Disconnect the connection driver -PA, put a 50R dummy load ( 9 x 470R 2W resistors parallel) conect a ammeter in the dreno supplyb line, adjust the trimpot to give a 10mA dreno current ... without speak in the mike.
Reconnect the connection and repeat all in the PA, connecting a 50R dummy load in the antenna, adjust too to 10mA.
Results
We made some 1500km QSOs in the day and we receive good reports of signal and modulation.
73 from py2ohh miguel
