SI5351 home made shield - Placa SI5351 caseira.

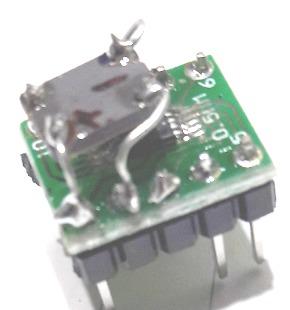

Foto : SI5351 soldado na placa adptadora com terminais DIP, oscilador caneca ativo de 27MHz. Como calço (em baixo  a esquerda) usei o cristal SMD de 25MHz que não funcionou.

Esquemas :

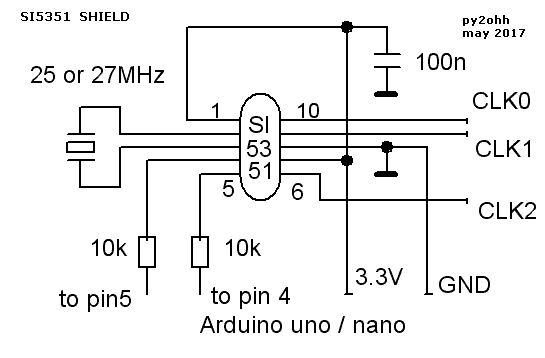

Esquema com cristal normal

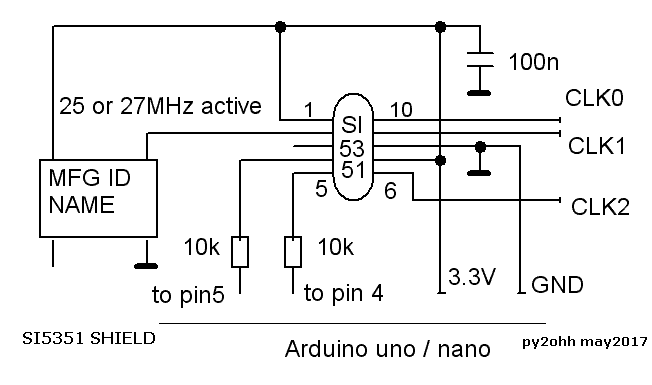

Esquema com cristal ativo


Como construir um shield para arduino simples e barato com o DDS SI5351.
Para construir a placa precisamos destes 4 itens :

      1. Circuito integrado SI5351A
 Custo do item cerca de 2 US$ cada.

Comprar no Aliexpress :
Existem vários preços e quantidades, considere a quantidade que voce vai montar ou se vc vai compartilhar os DDS com outros amigos. Importante veja o custo de envio e se muitos outros compraram o item.
Aliexpress SI5351A

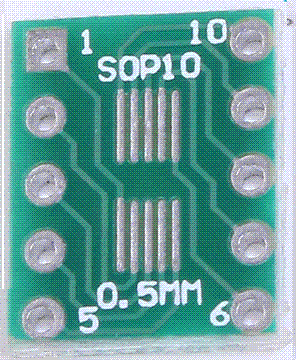

     2. Placa adaptadora MSOP10

Aqui vale a pena comprar 10 itens. Cuidado o impresso deve ter 0,5mm de espaçamento e 10 pinos !



Aliexpress MSOP10 para DIP

Ebay MSOP10 para DIP

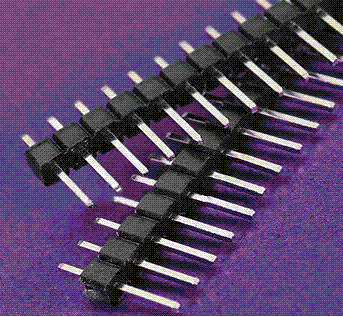

                      3. Barra 40 pinos macho



Aliexpress barra 40 pinos macho

Ebay barra 40 pinos macho

           4. Cristal de 25MHz ou 27MHz smd ativo
Para este item pode ser um cristal comum de 25 ou de 27 Mhz, mas muitos deles não funcionam, tudo indica que depende muito da capacitancia necessaria para eles oscilarem que deve ser de 8pF (max. 10pF) a maioria que testei não funcionou...
O cristal ativo funcionou muito bem.



Aliexpress Cristal ativo de 27MHz

Ebay cristal ativo smd 27MHz


Montagem

Para montagem necessitamos de um ferro de solda de 30W ou menos e solda.

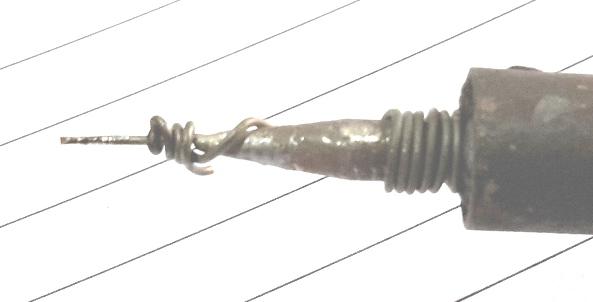

Um adaptador para ponta de soldagem feita com fio nú estanhado de 0,8mm por cerca de 10cm sera necessário.


Usei tambem pinças de aço inoxidavel e solda de 0,5mm, com fluxo.

Solde primeiro o lide 1 do IC na placa, depois alinhe o lide 6, diagonalmente oposto e solde.
A cada solda confira se não houve um curto circuito entre o terminal soldado e os terminais vizinhos, com um ohmimetro  (em X1).
Caso não haja curtos circuitos, continue soldando. havendo curto circuito remova o curto circuito com o sodador.
Caso haja mais de um fio em curto. Pare ...remova o chip limpe a placa e o chip, check a placa contra curtos circuito com um ohmimetro e o chip visualmente e volte a soldar do inicio.
Nos modelos que soldei precisei fazer tudo novamente por 3 vezes.

Após ter o chip soldado e a verificação de curto circuito estar OK.
Solde os terminais macho na placa adaptadora.

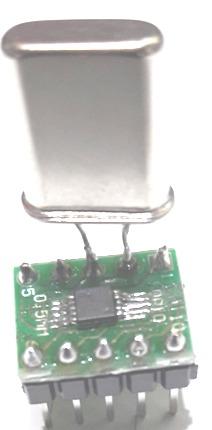

Solde o cristal entre lides 1 e 2 do chip (terminais DIP). - caso for umcristal comum



No caso de um cristal ativo ... solde  + do crital no pino 1 do DIP-SI5351  ...o pino ground ou - no pino 8 do DIP-SI5351  e o pino de saida no pino 2 dp DIP-SI5351 .

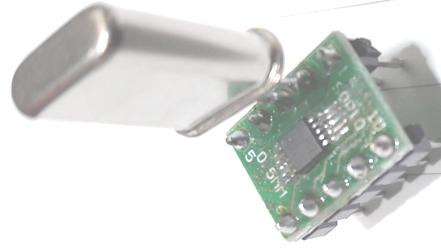

Foto : os terminais 2 e 3 do soquete DIP foram removidos (recomendado). Caso o cristal esteja externo faça conexões curtas e não retire os terminais.


Coloque um resistor de 10k entre pino 4 do DIP-SI5351 e pino D5 do Nano.
Coloque um resistor de 10k entre pino 5 do DIP-SI5351 e pino D4 do Nano.
O pino 1 e pino 7 do DIP-SI5351  devem ir para 3.3V do nano.
O pino 8 do DIP-SI5351  deve ir para o terra GND ground do nano.
O pino 10 do DIP-SI5351 é a saida CLK0
O pino 9 do DIP-SI5351 é a saida CLK1
O pino 6 do DIP-SI5351 é a saida CLK 2

(obs. no lugar do Arduino nano pode ser usado um UNO).

Para testar se existe comunicação I2C entre o arduino e o SI5351 use este sketch

Scanner para verificação de comunicação I2C


A resposta correta do scanner será endereço 0x60.

Caso  não tenha resposta, verifique as ligações ou troque o cristal.

Havendo a verificação correta ... pode usar seu novo shield esta pronto !

Sugiro uma conexão direta entre pinos 1 e 7 que são alimentação de 3,3V e a inclusão de um capacitor smd de 100nF entre os pinos 7 e 8.
Caso o cristal seja soldado diretamente na placa como fiz (recomendado) o ideal é cortar os lides 2 e 3 do dip.

73  de py2ohh miguel may/2017
