SACI 1 - TRANSCEPTOR SIMPLES DE CW

SACI

"Desite being a one legged creature, the character is believed to be very agile and powerfull".

Continuando a linha de CW, aqui esta a versão simples de um novo transceptor de CW.
Ele apresenta otimas caracteristicas :
Simplicidade.
Eficiencia.
Tamanho.
Custo.
Full QSK.
Alta atenuação em 20m.

As devantagens :
Operação a cristal.
Recepção por conversão direta.
Sem filtros de audio ou passa banda em rx.

Descrição :

O transmissor é o "SOVINA" um TX classe E com alta eficiencia, descrito anteriormente.
Já o receptor tem uma novidade : o mixer é o transistor PA sem alimentação de Vcc, o resultado é um otimo receptor, considerando a simplicidade. O funcionamento é o mesmo das chaves dos CIs tipo 4066.
Para melhorar a recepção um filtro de audio seria interessante.
A comutação do tx / rx é feita por transistores PNP e NPN, em tx a comutação é por baixa corrente.
Com algum trabalho mental a mais, poderiamos ter um novo PIXIE, com o uso somente do LM386 no audio e uma comutação mais simples de TX/RX, na verdade um super pixie devido a potencia do TX.

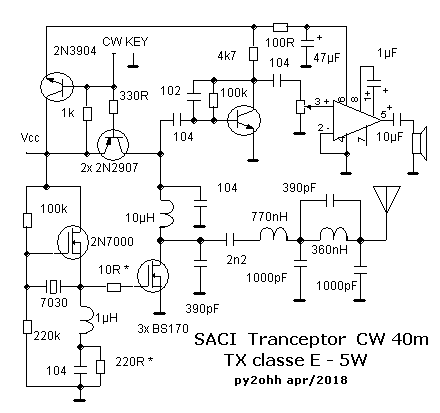

Esquema

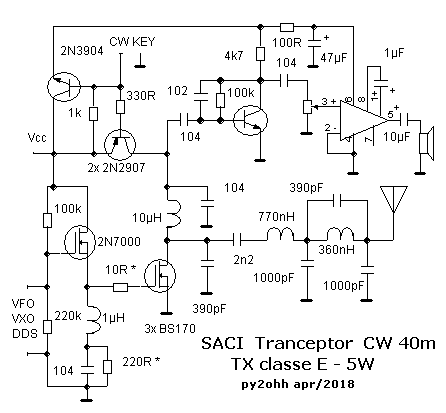

Para se adaptar um VFO/ VXO/ DDS é simples veja o esquema :


Devo trabalhar mais um pouco antes de passar a limpo, pois tenho algumas ideias como :
Usar  2 cristais de 7040 ou 7035 para fazer um VXO entre 7000 e 7035.
Montar um VFO.
Montar um DDS com AD9833 + arduino com onda quadrada eliminando o 2N7000,
Montar um filtro de audio.

73 de py2ohh miguel
