Como montar os módulos

  1. Monte os conectores RCA no painel traseiro
  2. Monte o capacitor variável com os terminais C1 e C2 voltados para cima e os conectores banana mini e o RCA no painel frontal
  3. Solde todas as conexões externas dos conectores RCA ao terra
  4. Solde a conexão do manipulador próxima ao painel a terra
  5. Solde os painéis na placa base
  6. Solde o terminal central do capacitor variável do lado oposto aos terminais C1 e C2 ao terra na placa base.
  7. Deixe rabichos de fios flexíveis ou cabinho rígido prontos nas placas.... conforme ilustrado

    8.

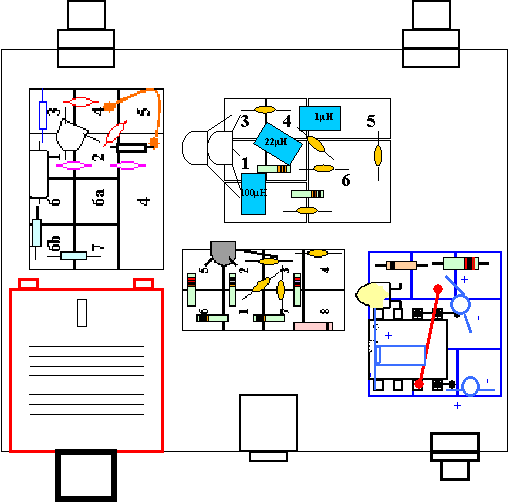

    5. Disponha as placas conforme fotos e desenhos....

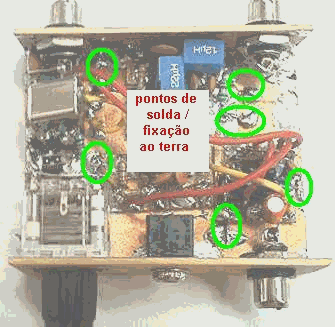

    6. Solde um pedaço curto de terminal de componente ao terra, conforme ilustrado ou foto, NÃO SOLDE TODOS DE UMA SÓ VEZ - os módulos serão soldados da esquerda para a direita





    Os fios ligados a terra estão em lilás .... o side tone não tem.

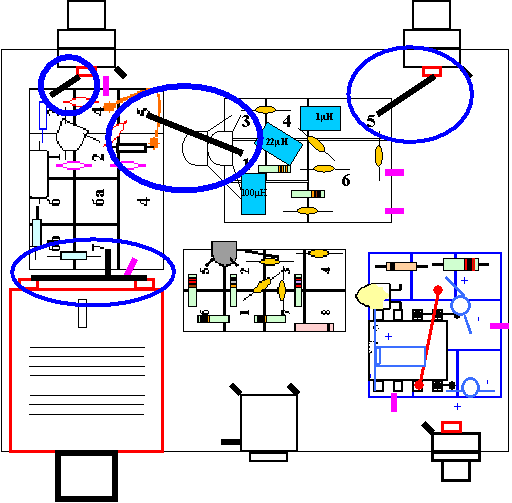

    7. interligando os módulos .... monte a placa do VXO soldando os dois terminais terra nas ilhas 4 para a terra.

    Da ilha 5 solde um fio de sobra de componente que irá para a ilha 1 do modulo PA. Da ilha 3 solde um fio de sobra de componente para o conector RCA + de alimentação.

    Solde uma sobra de fio de componente entre os terminais C1 e C2 e daí para a ilha 7

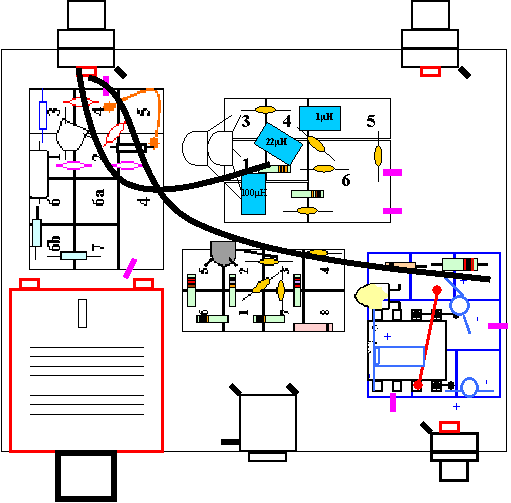

  8. Monte o modulo PA .... soldando primeiro o fio vindo do VXO na ilha 1 do PA.... solde as conexões da ilha 6 do PA ao terra solde um fio entre ilha 5 e a antena centro do conector RCA.

Deixar soldado no modulo PA ilha 2 um fio de sobra de terminal que será conectado posteriormente ao amplificador de áudio







9. Montando o side tone

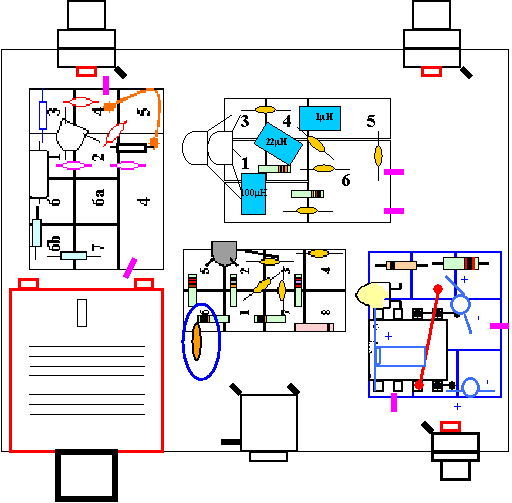

Para ajudar na fixação solde um capacitor cerâmico de .1µF ou de .01µF (104 ou 103) entre a ilha 6 e o terra.

Deixar soldado no modulo side tone ilha 8 um fio de sobra de terminal que será conectado posteriormente ao amplificador de áudio









9. modulo de áudio

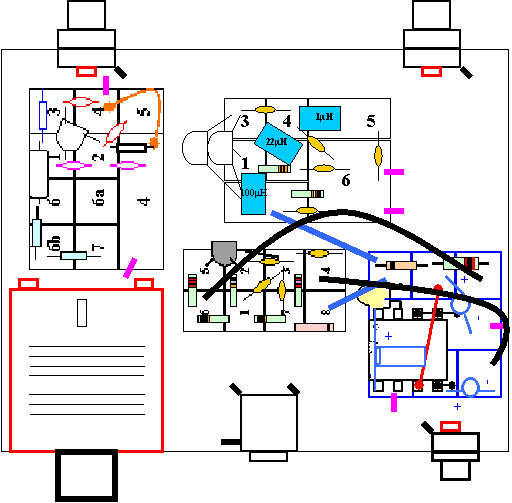

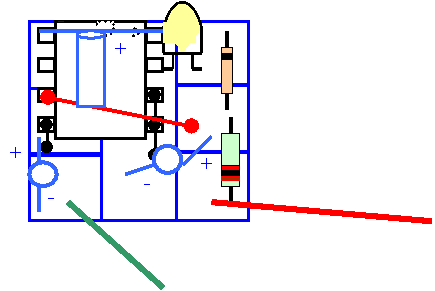

conectar os fios vindos do PA ilha 2 e do side tone ilha 6 ao modulo de áudio conforme ilustração.

Soldar fio vindo da ilha 6 do side tone ao modulo de áudio conforme ilustração.

Solde os terminais (em lilás) a terra - modulo de áudio

Solde fio vindo da ilha 4 side tone a saída de fones da placa de áudio conforme ilustração

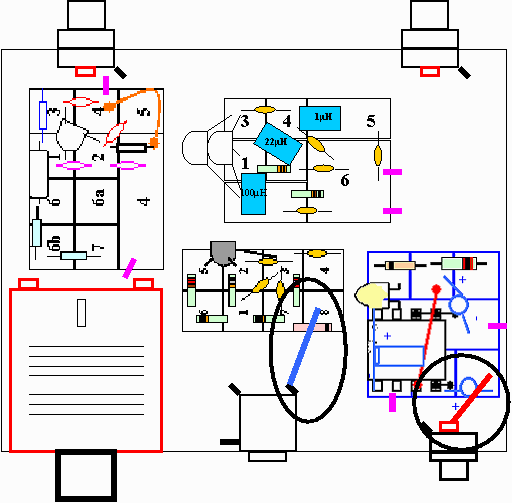

Soldar fio de sobra de terminais entre ilha 8 do side tone e o terminal indicado na ilustração do conector banana do manipulador

Soldar a saída para fones entre a placa de áudio e o conector + RCA









Soldar alimentação

Ilha 7 do PA e fio vindo do amplificador de áudio para terminal central da alimentação.







Agora é só ligar... procure acompanhar as interligações via esquema...

A operação de um TRX deste tipo não é nada fácil, mas é um excelente desafio... bons contatos... eu já fiz mais de 200 !



 Boa Sorte



PY2OHH Miguel
