PITICO 40M TTL QRPp TRX (english please look down)

Aqui esta o novo TRX QRPp, com apenas um circuito integrado TTL.

Estou publicando apos o primeiro QSO utilizando ele como receptor e transmissor e uma antena Vinvertido, mantivemos um QSO normal com PY2IAX o Vald de Jardinópolis, cerca de 300km de distancia em 40m. Recebemos RST 439 enviamos 599 (o Vald opera o Saladão um tx caseiro com 30W).

O esquema

Descrição :

Utilizamos o CI 7406 um inversor com 6 portas e coletor em aberto, o que nos permite trabalhar em coletor com uma tensão maior. As portas foram utilizadas com funções diversas.

O transmissor tem o sinal gerado pelo inversor pinos 12 e 13 gerando um sinal na frequencia do cristal de onda quadrada, o sinal vai para o amplificador final com 3 inversores em paralelo deste circuito o sinal passa por um filtro passa baixas que retira as frequencias superiores obtendo um sinal senoidal na saida, que segue para a antena. O chaveamento do transmissor é feito no lado quente ou seja interrompe a alimentação. como tinhamos um problema com a frequencia de RX/TX ser na mesma frequencia para facilitar o QSO foi adicionada um chaveamento formado pelo capacitor de 180pF (181) um diodo 1N4148 e um resistor de 2k2, o capacitor de 180pF é adicionado ao circuito oscilador na transmissão (uma tensão surge no resistor de 2k2 vinda pelo acionamento da chave de CW, o diodo conduz e aterra o capacitor)

O receptor é de conversão direta, o sinal proveniente da antena passa por um filtro passa baixas e segue para uma porta inversora, que tem uma polarização na entrada formada pelos resistores 2k2 e 4k7, esta polarização faz o inversor trabalhar como um amplificador, assim amplificamos a RF da antena... que vai para um misturador a diodos, onde o sinal amplificado de entrada é misturado ao sinal do VFO, na saida temos audio, que é amplificado por outra porta inversora polarizada, e finalmente o sinal chega ao fone.

Montagem

Ilustramos do lado direito do esquema a substituição do 78L05 por um circuito com diodo zener.

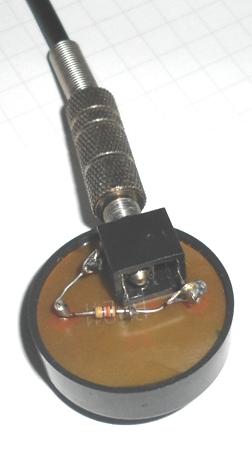

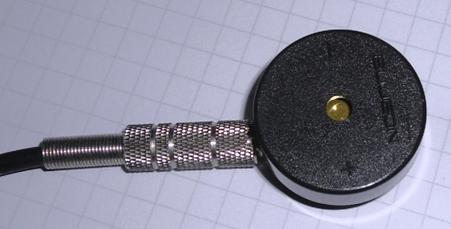

O fone de ouvido utilizado é a cristal, feito com um buzzer de cristal retirado de um telefone de teclas comum, entre os terminais do buzzer solde um resistor de 47k a 220k e o buzzer se transformará num otimo fone a cristal para galenas e outras aplicações, entre elas de microfone.

A bobina trifilar foi feita com uma conta de ferrite, mas com um toroide retirado de lampadas economicas (FLC lampada fluorescente compacta - o circuito esta no soquete da lampada) tambem vai funcionar.

Os indutores de 22µH poderão ser entre 22 e 100µH.

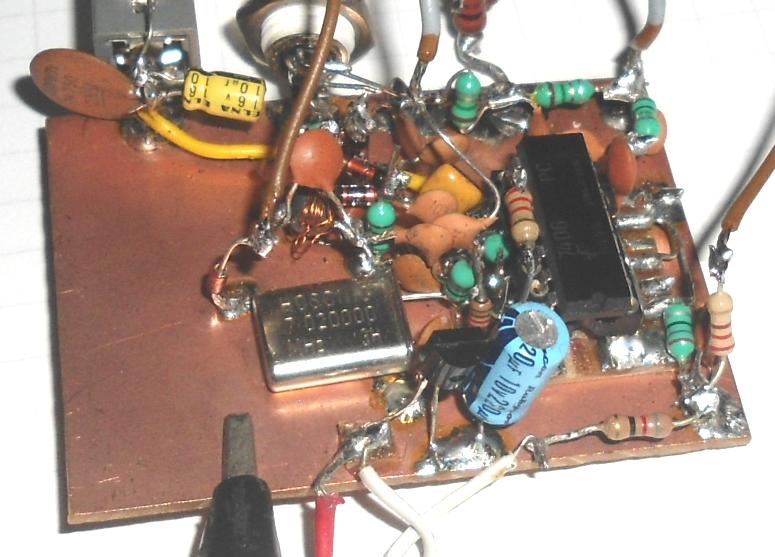

Montei em estilo livre que permite testes e ajustes.

Para quem for montar boa sorte

73 de py2ohh miguel

PITICO 40M TTL QRPp TRX

Here is the new TRX QRPp, with only a TTL IC.

I am posting after first QSO using it as a receiver / transmitter and antenna invertedVee, I made a normal QSO with PY2IAX Vald of Jardinópolis, about 300km away in 40m. I received RST 439 and sent 599 (the Vald operates "Saladão " a homemade tx with 30W).

Description:

We use an HEX inverter IC 7406 with open collector, allowing us to work on collector with a higher voltage. The doors were used with different functions.

The transmitter : the frequency is generated by the inverter pin 12 and 13 in the crystal frequency, this square wave signal goes to the final amplifier, wich has three inverters in parallel after this circuit the signal passes through a low pass filter which removes frequencies higher, obtaining a sinusoidal signal at the exit, which goes to the antenna. The transmitter switching is done on the hot side, or keying the power supply. It had a problem with frequency RX / TX be at the same frequency to fix that, I add a switch formed by a 180pF capacitor (181) a 1N4148 diode and 2k2 resistor , the capacitor 180PF is added to the oscillator circuit at transmission (a voltage appears across the resistor of 2k2 coming by the CW key, the diode shunt the capacitor to ground)

The receiver is a direct conversion, the signal from the antenna passes through a low pass filter and goes to an inverter gate which has a polarization in the input formed by the resistors 2k2 and 4k7, this bias does act as an inverter amplifier, so amplifies the RF from antenna ... going to a mixer diode, where the amplified signal is mixed with the signal from VFO, resulting audio output, which is amplified by another inverter gate polarized, and finally the signal reaches the phone.

Building notes

Illustrated on the right side of the schema the 78L05 replacement circuit by a zener diode .

The phone used is crystal, made with a crystal buzzer taken from a telephone, between buzzer terminals solder a 47k to 220k resistor. The buzzer will be transformed into a nice crystal phone to some applications like crystal radios or as a microphone.

The three-wire coil (trifillar) was made with a ferrite bead.

The inductors of 22µH will be between 22 and 100µH.

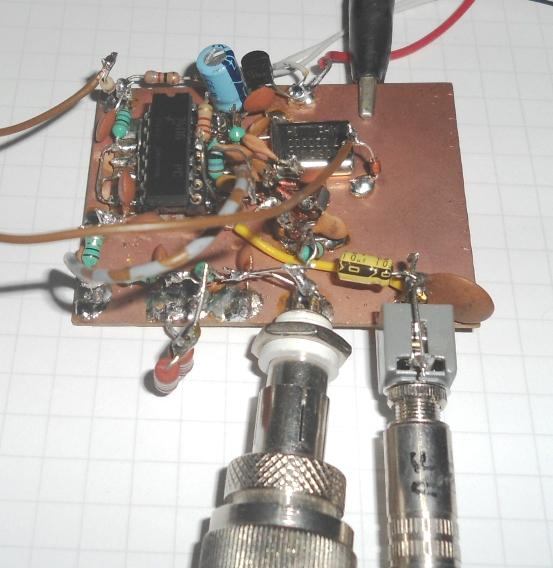

I build that as freestyle nice to made tests and adjustments.

73 from py2ohh miguel
