Recepção SDR sem o PC

Um circuito por rotação de fase, mais um filtro de áudio e um amplificador de audio, transformam um receptor SDR em um excelente receptor SSB.
Estes circuitos tiveram sua descrição em tópicos anteriores, assim vamos ao esquema.

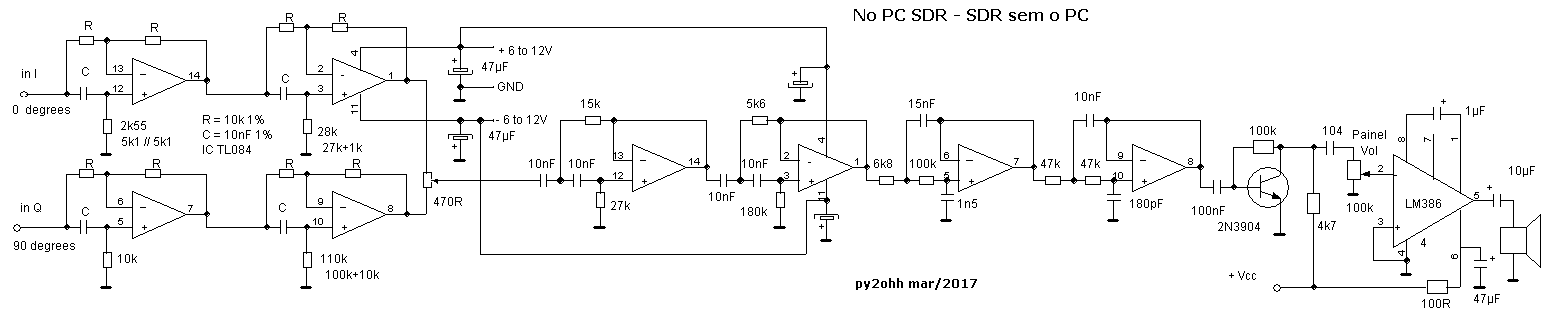

Esquema (CIs não indicados TL084) :

Ajuste:

Sintonize uma estação em LSB, vá até a sub-faixa de CW e sintonize uma estação em CW.
Desloque a sintonia no sentido de som grave, até que desapareça e volte a aparecer. Ajuste o trimpot de 470R até que este sinal desapareça, ou seja não seja mais audível. Esta ajustado. O sinal de CW deve ser audível apenas de um lado ou seja após passar, em sintonia fina, pelo ponto de sinal muito grave, continuando a sintonia fina não devemos ouvir a estação sintonizada.

Importante :

Uma chave tipo HH deve ser usada para mudar de LSB para USB,que não aparece no esquema. Ela inverte as duas entradas, invertendo a lateral.

Ligar a chave assim :

Videos :
Gravados com o SDR zero, defasador de áudio, filtro de áudio (300Hz / 3kHz) e LM386.

80m no pc sdr

40m no pc sdr

73 de py2ohh miguel
