MOLEQUE Um receptor digital simples de FM

Aqui a versão mais sofisticada do Rx de 2m, implementamos um amplificador de RF e adicionamos um PLL com sintonia digital. Este é o parceiro do Guri que usamos em QSOs de 2m.

O RX de dupla conversão tem boa sensibilidade e é de facil construção.

A montagem do PLL foi descrita neste site.PLL do CHUMA

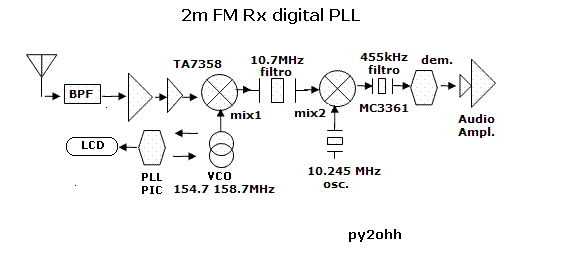

Diagrama de blocos

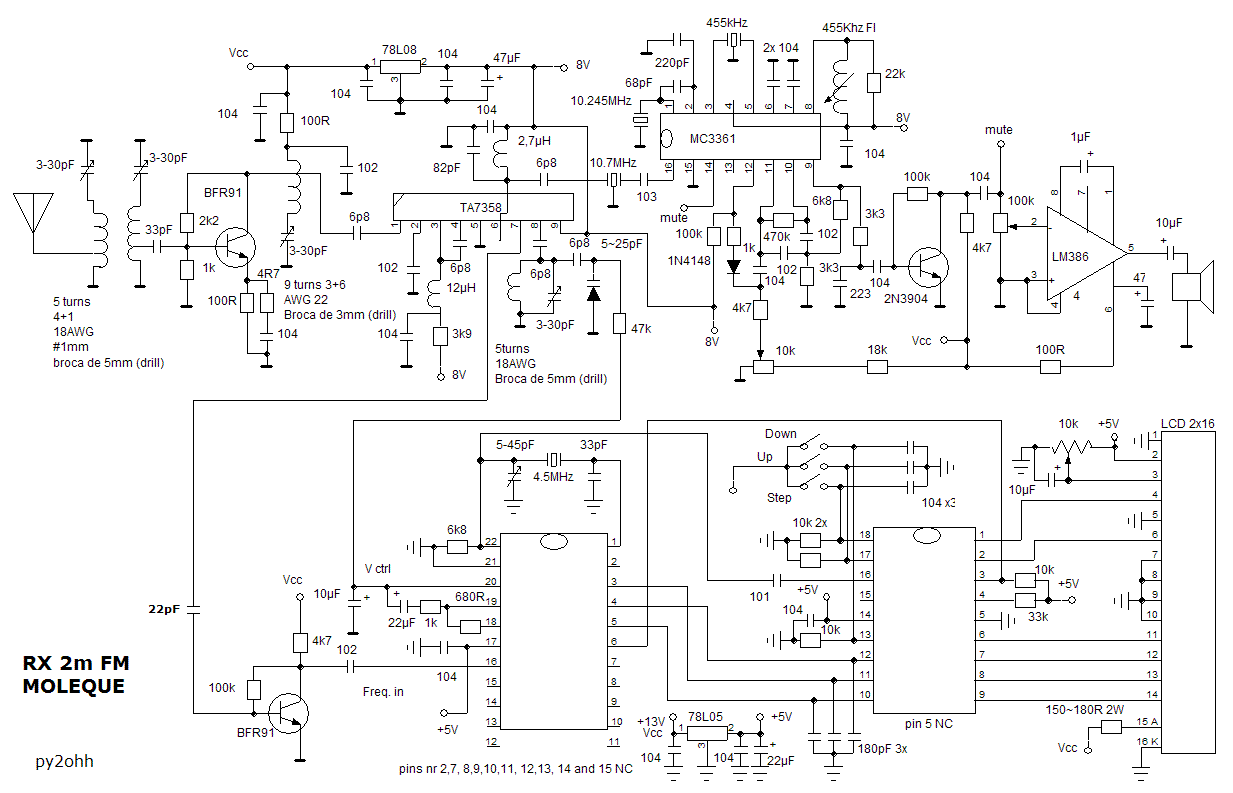

Esquema

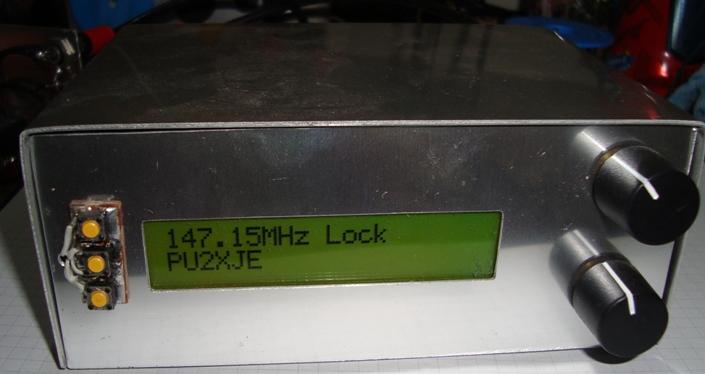

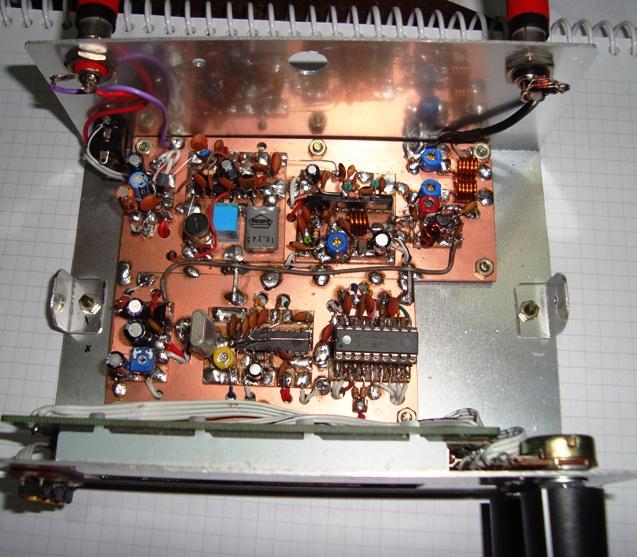

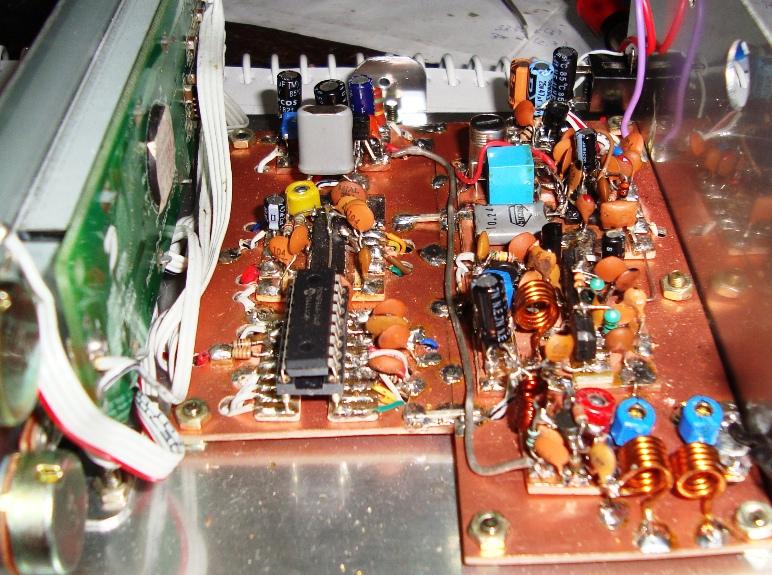

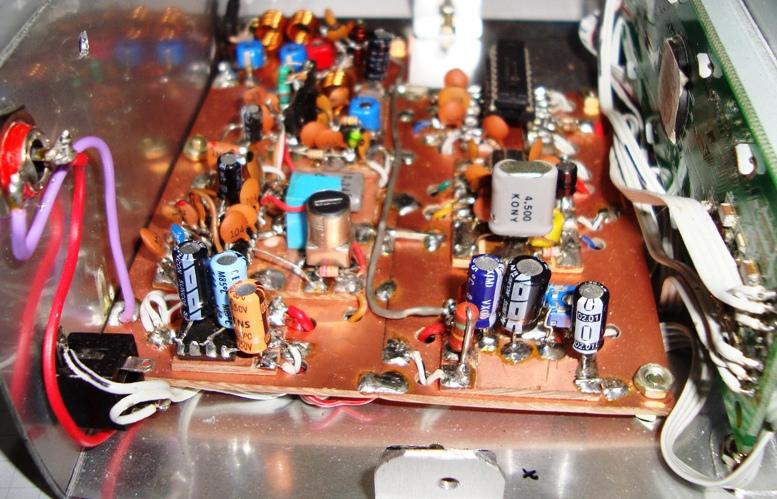

Esta montagem é do prototipo, faltam blindagens e poderia ser uma montagem mais compacta

onde o PIC/PLL poderiam ser montados em pé, por traz do LCD.

Dependendo do interesse faremos um descrição detalhada de montagem.

73 de py2ohh miguel
