MIUDINHO LINEAR DE HF (45 a 60W)


Foto : Linear montado falta soldar IRF530

Ola Amigos

Aqui esta mais um linear, baseado em um kit chines, o miudinho foi modificado a fim de atender as necessidades do radioamador brasileiro.
1. A propagação não esta ajudando os QRPistas.
2. A oferta de material eletronico diminuiu drasticamente.
3. As taxas de importação fecharam mais portas pra os montadores.

Descrição

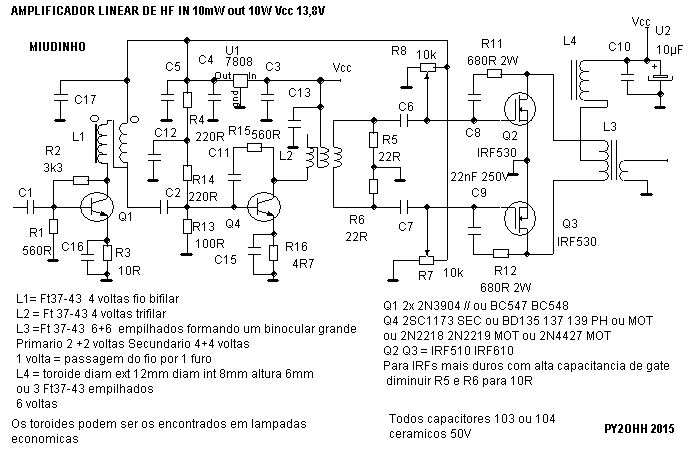

O esquema do MIUDINHO é simples, sem muita perfumaria, tem um ganho muito elevado e para operações acima de 1W aconselhamos o uso de um atenuador resistivo de 3 ou 6dB.
Eu montei para uso em equipos QRP como PA, para atender o novo BITX que estou montando.
O primeiro transistor trabalha com ganho elevado e  pode saturar facilmente com altos niveis de RF na entrada.
Substitui o modelo SMD 2SC3357 pelo 2N3904 (dois em paralelo), mas poderia ser o BC547 BC548 2N2222 .
O segundo transistor, originalmente o 2SC1971 (que deixou de ser produzido pela Mitsubishi ) foi substituido pelo 2SC1173 da SEC mas o uso de outros transistores como BD135 BD137 BD139 da Philips ou Motorola, ou ainda o 2N2219 2N2218 da Motorola ou o 2N4127 2N3866 Motorola. (este transistor deve estar com dissipador)

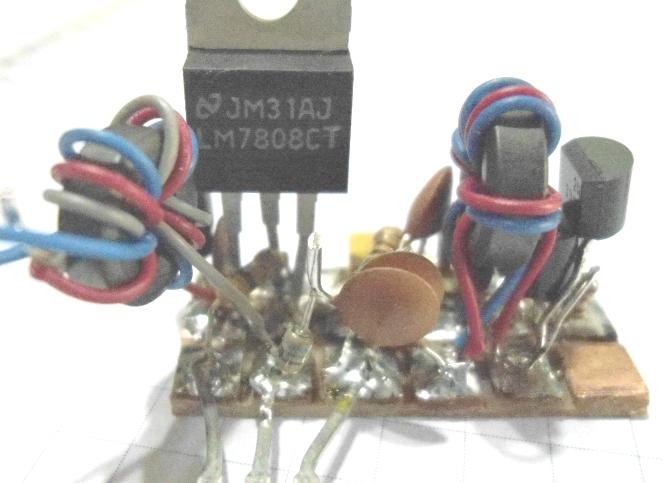

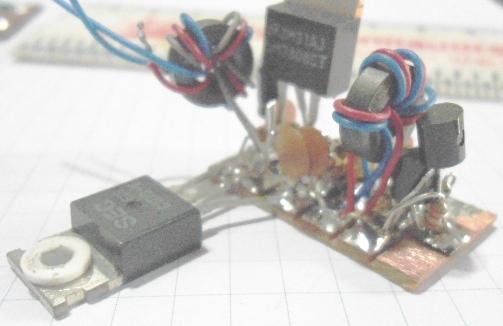

Driver montado


Os trasistores do push pull IRF530 apresentaram boa linearidade até 32MHz, mas podem ser substituidos por outros como IRF510 IRF520 IRF610 IRF630. Outros MOSFETS funcionam tambem mas os valores dos resistores de gate ao terra de 22R no esquema devem ser diminuidos em função do aumento da capacitancia gate supriduro (10R). (estes transistores devem estar com dissipador grande).
Os toroides foram montados no prototipo com binoculares medios e na parte da saida empilhei dois.
Depois de funcionando troquei os toroides por toroides simples, fabricados no Brasil, e facilmente encontrados nos soquetes de lampadas economicas.

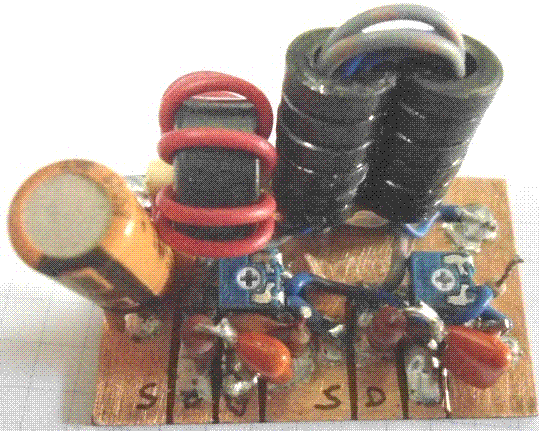

PA em detalhe

Em L1 eu montei um só toroide (Ft37-43)  com enrolamento bifilar de 4 voltas, eu uso aqui fio de cabos telefonicos que são encapados complastico colorido, que ajudam a identificar.
Em L2 tambem usei um só toroide (Ft37-43)  com enrolamento trifilar de 4 voltas com o mesmo tipo de fio de L1.
Em L3 originalmente usei dois binoculares medios (14mm largura,13mm comprimento e 8mm de altura com furos de 3,5mm), depois substitui por 2 colunas de 6 toroides (Ft37-43 ou de lampada economica) cada empilhados (total 12 toroides) e colados. As duas colunas são coladas posteriormente formando um binocular grande. A cola usada foi a cola rapida super bonder ou similar.
L4 toroide diametro externo 12mm, diametro interno 8mm e altura 6mm ou usar 3 toroides de lampadas economicas (Ft37-43) 6 voltas.
Em L3 e L4 usei fio encapado plastico flexivel com o maior diametro interno de fios possiveis.
O uso de fios esmaltados é perigoso devido as rabarbas dos toroides, aconselho o uso de um espagueti plastico nos furos dos toroides antes de enrolar para proteger os fios de  cortes no isolamento.




A montagem é simples, mas requer o uso de um bom dissipador, o ideal  seria o uso destes usados em PC, que possuem aletas finas que dissipam rapidamente o calor e possuem um ventilador de 5V incorporado. Os transistores devem ser fixados diretamente no dissipador com isolamento e pasta termica adequados.
O uso de um bom filtro passa baixas (pi) na saida é mandatorio, escolha a tensão de isolação dos capacitores em função da potencia, sendo 500V adequados para 100W.
A tensão de trabalho é de 13,8V, não é aconselhavel passar desta tensão.
A potencia de entrada é de 0,1W a 5W sendo a potencia de saida  maxima é obtida a partir de 0,5W de entrada.

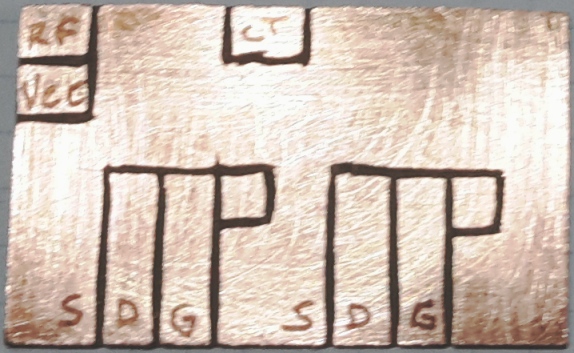

Placa do PA 30x50mm

Ajustes
Antes de ligar ajuste os trimpots para 0V.
Intercale na alinha de alimentação do dreno um miliamperimetro ou amperimetro com sensibilidade a 10mA.
Ajuste um trimpot até a leitura de 50mA
Ajuste o outro trimpot de 50mA para 100mA, isto garante que os dois estão no nivel de 50mA.
Com uma carga fantasma de 50R 50W ou mais, aplique RF (100mW) na entrada, verificando se tudo esta em ordem.
O ideal é usar uma atenuação na entrada, o que ebvita problemas com o transmissir e assegura um bom nivel para o linear. Uma atenuação de 2 já é suficiente (reduz pela metade a potencia).
Para 1W de entrada use R1= R3 =270R 1/2W e R2=18R 1/2W metalfime.
Para 5W de entrada use R1= R3 =270R 1W e R2=18R 2W metalfime.


Outra atenuações :
Para reduzir de 5W para 0,85W : use R1= R3 =120R 3W e R2=47R 2W metalfime.
Para reduzir 5W para 1W : use R1=R2= 100R 3W  e R2=68R 2W metalfime.
Para reduzir 10W para 1W : use R1=R2= 100R 5W  e R2=68R 2W metalfime.
Para reduzir de 1W para 1/2W : use R1=R2= 270R 1/4W  e R2=18R 1/4W metalfime.

Para calculo de outras atenuações, mande um email para mim.

FOTOS :

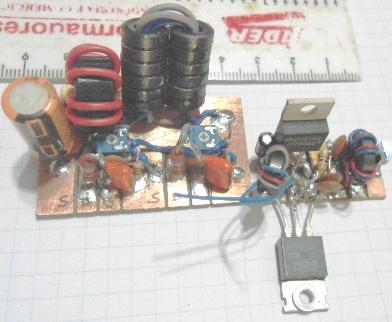

Conjunto montadoem modulos




Conjunto montado em modulos

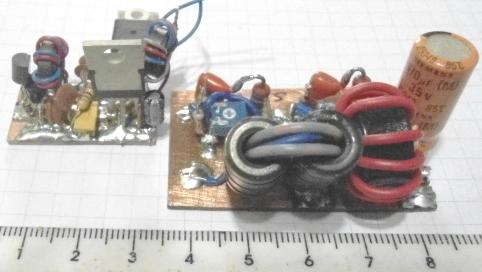

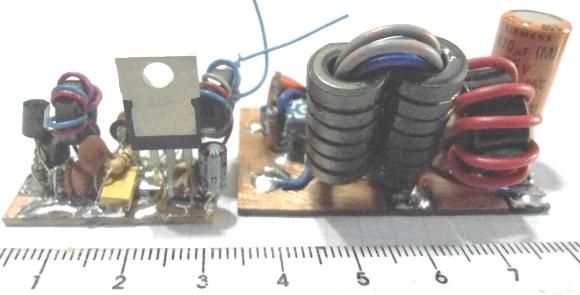

Vista traseira dos modulos

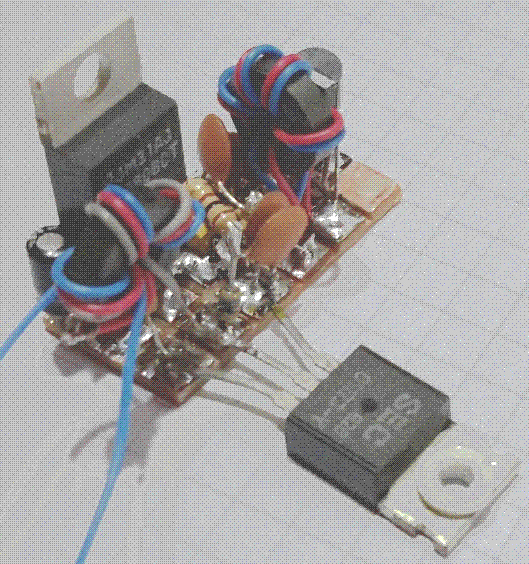

Driver in close





Outra vista do driver

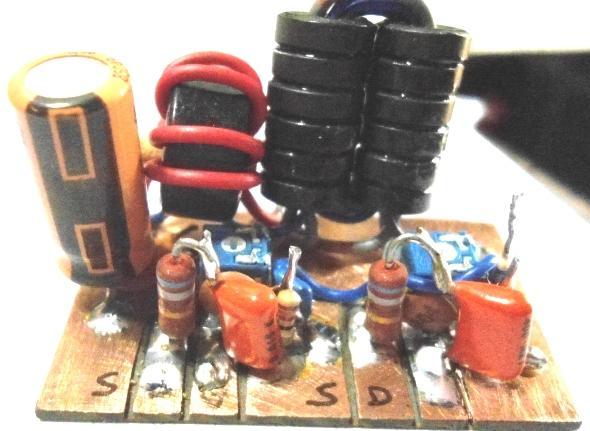

PA notar S supridouro D dreno   G gate

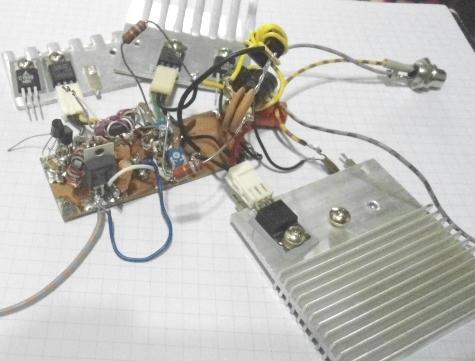

Conjunto montado para testes


Em teste


73 de py2ohh miguel
