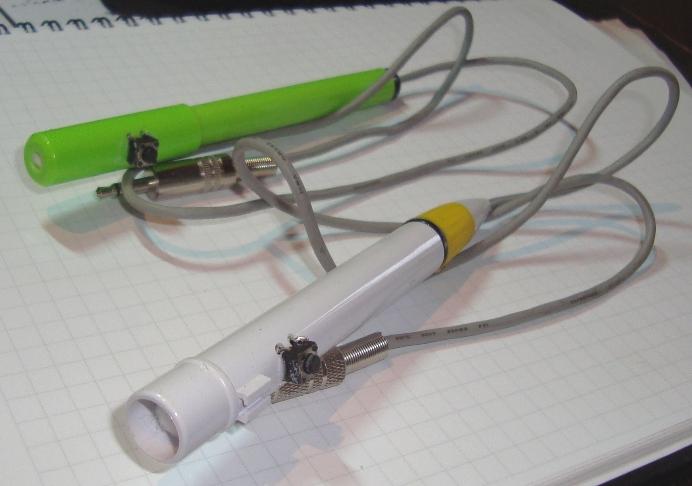

Microfone caseiro

Como fazer um microfone a partir de sucatas.

Os meus radios são operados por praticamente tudo feito em casa, eu tenho recebido alguns radios que foram montados em kits, vendidos por um esquema de mutirão no grupo QRP-BR do Yahoo Grupos e muitos dele são montados com improvisações da chave PTT. Nosso microfone incorpora esta chave. Vamos a montagem.

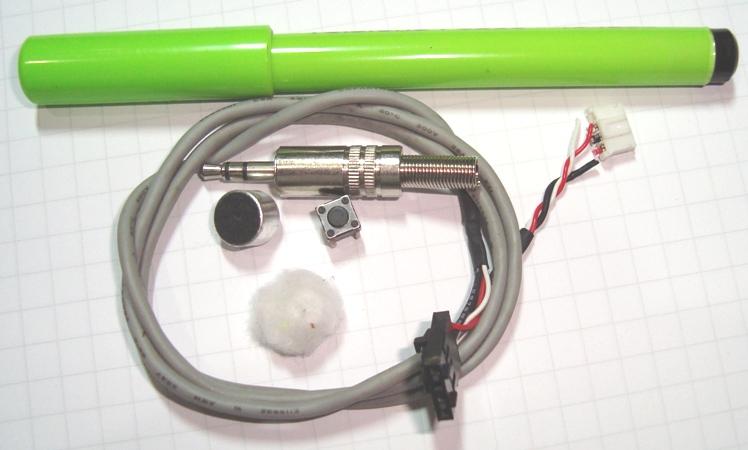

Material :

Um cabo blindado de 2 fios + blindagem (deve ser maior que 0,5m) os meus são de cabos que ligam os drives DVD a placa de som de PCs.

Um conector P2 estereo (este precisa ser comprado).

Uma chave tipo botão (veja foto) é possivel encontra-las em sucatas de TV, video cassete e outros equipos.

Um chumaço de algodão.

Um microfone de eletreto, pode ser de qualquer tamanho, eles são encontardos em telefones de todos os tipos.

Uma caneta velha, procure uma que acomode o microfone de eletreto.

Construção

Solde dois fios finos na chave botão (verifique os contatos antes de soldar) de tal forma que possam ser trabalhados na parte superior do futuro microfone.

Faça um furo adequado para passar os fios da chave botão, passe os fios.

Cole com cola instantanea a chave botão.

Passe o fio blindado pelo corpo da caneta.

Solde o microfone ao cabo blindado, verificando a polaridade correta do microfone (+ e -).

Solde os fios da chave.

Monte o algodão, na tampa da caneta previamente furada e depois o microfone.

Feche a caneta e solde o conector P2.

Nota

O conector P2 tem 3 terminais : 1. terra 2. central ligado ao microfone e 3. ponta ligado ao PTT

73 e bons QSOs

py2ohh miguel
