CONTROLE REMOTO ELETRONICO  DA LOOP (Manual)



Ola amigos, vamos descrever o nosso controle manual com componentes discretos de uma antena loop.
Eu montei minha loop com material de sucata, com um tubo de cobre de 15 mm de diametro usado em ar condicionado industrial. Consegui em um deposito de material de sucata (ferro-velho).
O capacitor variavel eu usei um de recepção de duas seções e usei as duas seções em série ou seja liguei a loop nas duas seções fixas, deixando o eixo e o terra do capacitor flutuando.
Note que coloquei tres capacitores de mica prateada para diminuir a capacitancia total para cobrir a partir de 14Mhz e cobrir até 28,5MHz.

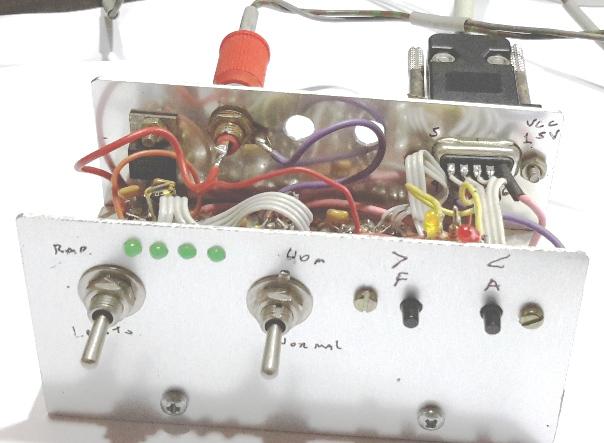

foto a direita no centro fio vermelho vindo do resistor R8 que dá o sinal de fim de curso (acima e abaixo do fio vermelho)

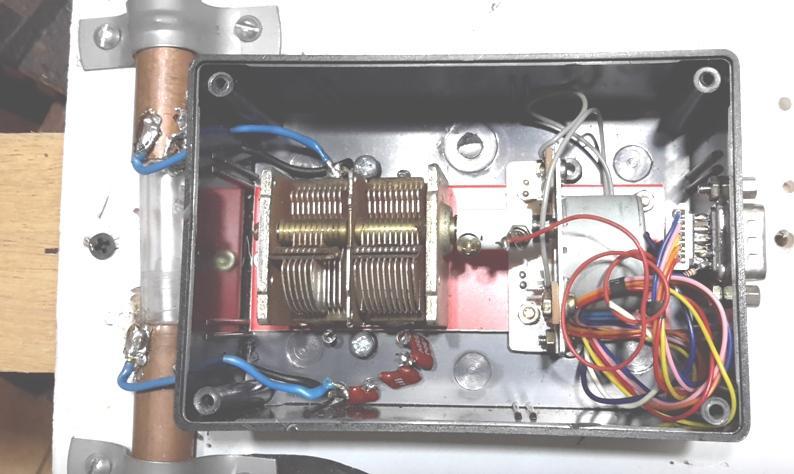

foto caixa completa mostrando a dirita p motor e o conector DB9

O motor de passo (tem redução de 1:64) comprei na internet datasheet do motor
Ola  Acoplei o motor ao eixo do capacitor com um acoplamento feito com um tubo plastico de caneta esferografica isolando assim o eixo do variavel do motor de passo.


A conexão entre o comando manual e o motor foi feito com um cabo manga de 10fios e conectores tipo serial de PC de 9 pinos.
Para informar ao comando se o capacitor esta totalmete aberto ou fechado e interroper o motor de passo usei dois fim-de-curso feitos com contatos retirados de um rele antigo. Ao atingir o limite um led se acende e o motor fica inoperante para seguir adiante, mas tem comando para retornar.
Coloquei duas velocidades que podem ser  alteradas ...uma rapida e outra super lenta para sintonia ...que apesar de tudo ainda continua dificil.
O acionamento abrindo o variavel é feito por um botão de pressão e o fechamento do variavel por outro botão. Como o motor tem uma folga de aproximadamente 60 steps (ou passos) a sintonia fica muito trabalhosa. Mas viavel.
A descição da parte eletronica esta neste site acionamento motor de passo

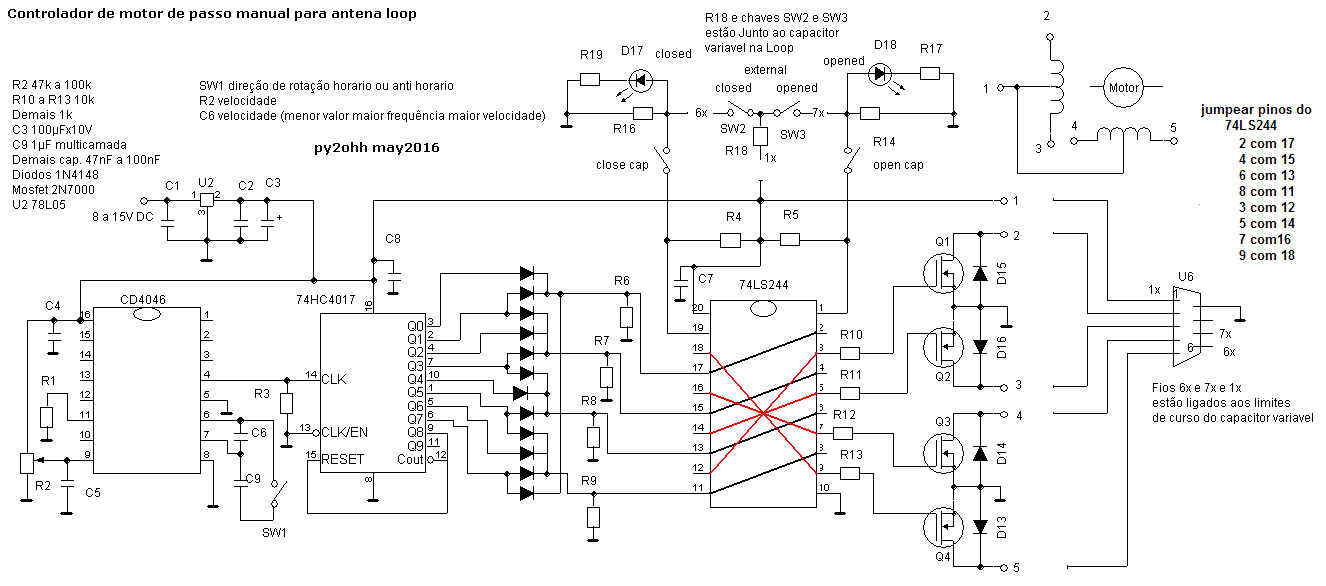

Esquema


Com este aparelho consigo ajustar minha loop remotamente e funciona muito bem.
Estive tentando um sistema que detecta o zero de RF de retorno em um medidor de swr, assim este aparelho poderia trabalhar automaticamente,  abrindo e fechando o variavel até encontrar o ponto zero de retorno da estacionaria onde temos SWR 1:1.
Com um arduino já consegui este ajuste, mas é possivel somente com baixa potencia pois a SWR é muito elevada em alguns pontos o que danificaria o radio.
Com o arduino é possivel colocar um atenuador na linha de entrada de tal forma a proteger o estagio final de alta estacionaria  e ao atingir o ponto de estacionaria baixa o atenuador seria desligado.
Em breve colocaremos a montagem do controle automatico da loop com o arduino.

Veja no YOUTUBE UM FILME DESTE ACIONAMENTO

73 de py2ohh miguel
