AMPLIFICADOR LINEAR DE 45W

Baseado no kit do amplificador de potencia 45W SSB comprados da China.
O amplificador funciona muito bem até 20m, podendo ser usado até 15m, mas com pouco rendimento.
A montagem foi do Celso PY2XT.
As instruções de montagem estão aqui
Mais informações podem ser encontradas aqui
Resolvi fazer um clone deste amplificador e fazer alguns testes.

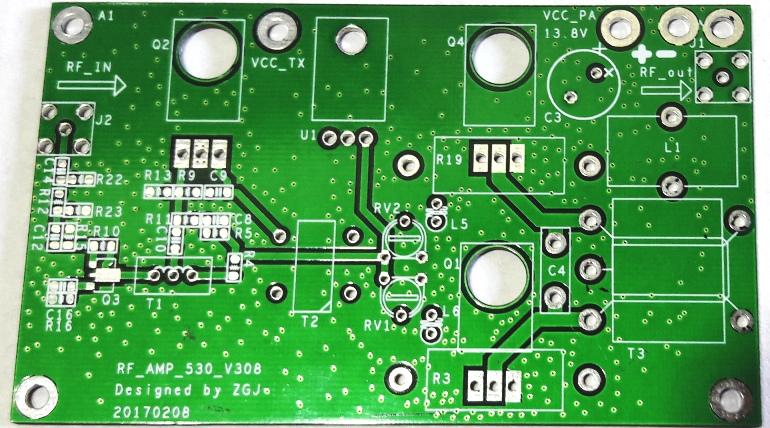

PCB do kit:

Ela é dupla face ..o kit custava barato cerca de 45 Reais com frete gratis...

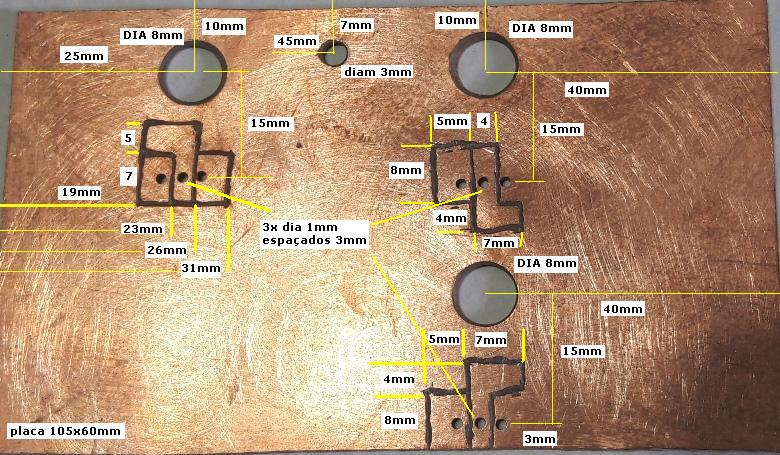

PCB copiada :

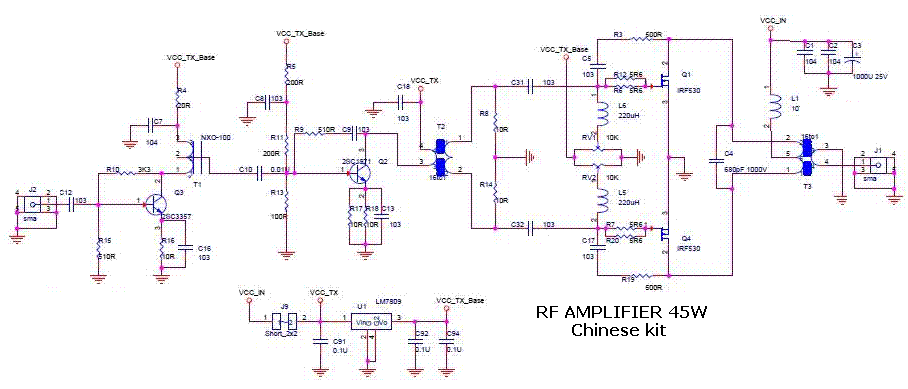

Esquema do kit :



Existem diferentes versões para este kit, eu comprei 3 kits (V303 -1x e V308 -2x) ... o Celso PY2XT montou um kit  (V303) que veio com o 2SC1971 usado, mas original.

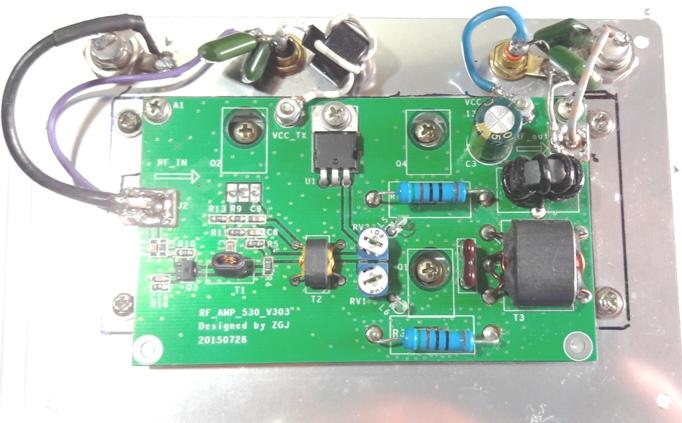

A montagem ficou assim :


O Celso usou um dissipador da sucata :

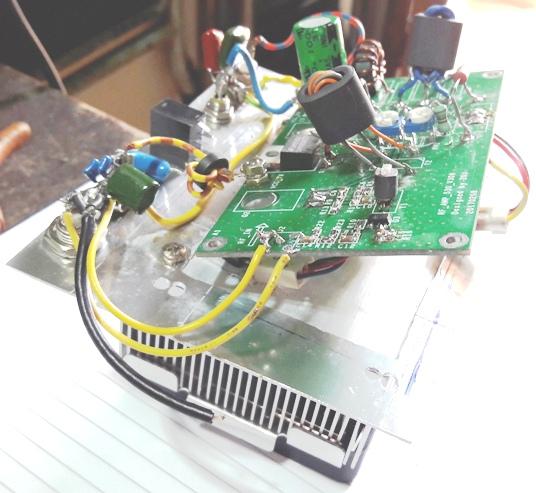

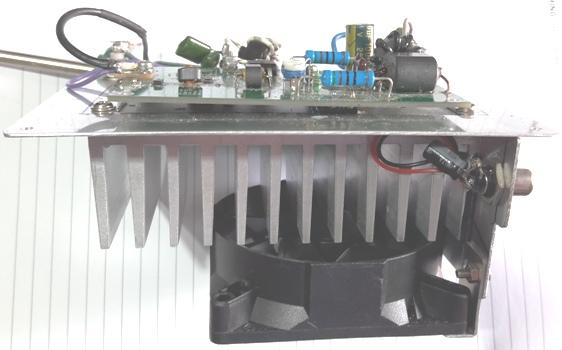

Eu montei um ventilador de PC ...

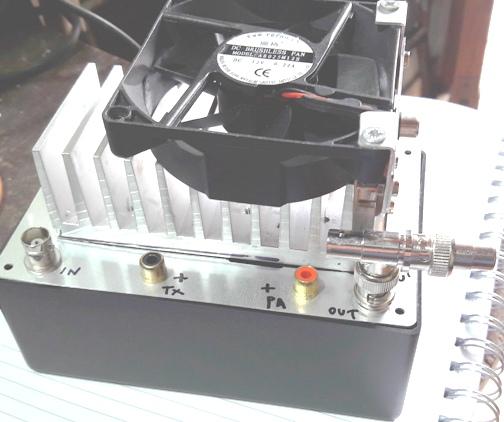

e coloquei em uma caixa patola:


Ficou assim :


O dissipador é parrudo e praticamente não é necessário ligar o ventilador.
Com 60W em 40m deixei o ventilador ligado ...e fiz QSOs por mais de uma hora sem ter problemas com o aumento de corrente do bias dos IRFs.

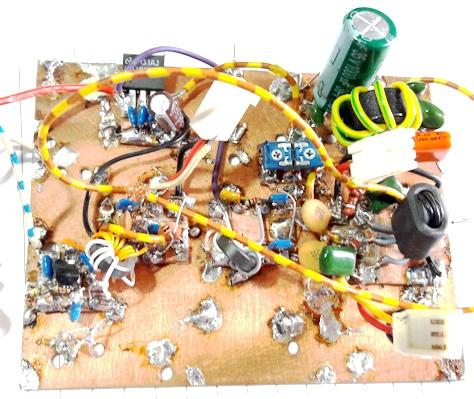

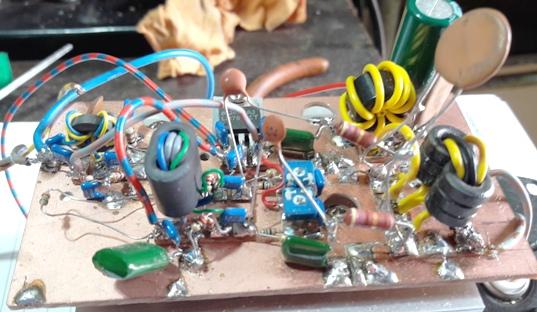

Comecei os testes com esta montagem feia:


Usei soquetes para os transistores e dissipadores pequenos individuais.

Depois montei  um kit com soquetes e dissipador para testes de mosfet e transistores, substitui tambem os toroides, usei um cooler barato usado em PC (cerca de US3) "Cooler Master AVC modelo C7015b12m 12V 0,2A Soquete 478". Que deu bem nas medidas e no desempenho.
Uma montagem final na parte traseira da caixa de um transceptor deve ficar otimo.

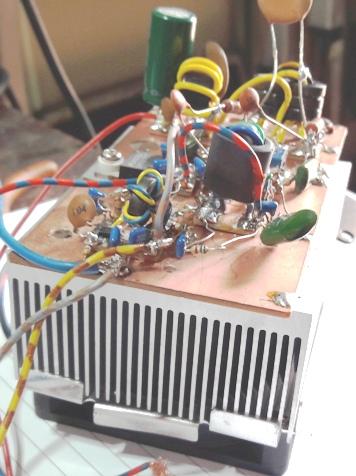

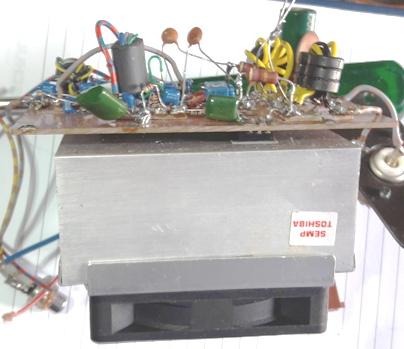

Finalmente montei em uma placa copiada :




Para o amplificador de entrada, fonte de 8V, toroide do driver, bias do PA, alimentação do PA e toroide do PA, usei montagem em modulos.

O circuito precisa de um atenuador na entrada, para diferentes circuitos um tipo de atenuador diferente.

Resultado dos testes:
Transistores
2SC3357 smd de entrada : comprei da China alguns, diferem as conexões dos lides bem como o do kit, do mostrado no datasheet. Mas funcionam bem. Substitui por transistores com Ft alto e de baixa potencia como o 2SC1906, para maior conforto usei dois em paralelo.

2SC1971 TO220 usei o BD135, BD137 e o BD139 (cuidado com os terminais diferentes), tambem usei o 2SC1173 todos com ótimo resultado (os do tipo BD dependem do fabricante).

IRF530 usei o IRF510, IRF520, IRFZ24N todos com bom rendimento.

Toroides
T1 no esquema é um toroide binocular com 8 voltas de fio com derivação central (lembre-se que uma volta é o fio passando por um furo do binocular).
O toroide T1 pode ser o tradicional retirado de lampadas economicas ou o FT37-43 com 3 a 6 espiras bifilares, é um redutor de impedâncias. Pode ser um binocular tambem. O enrolamento com primario e secundario aparece em versões mais recentes mas mantem a relação de espiras de 2:1 ou seja a mesma redução de impedancias.

T2 no esquema é um toroide binocular com 8 voltas no primario e 2 voltas no secundario.
(note que na instrução do colega 4Z4TJ textualmente fala em 6 voltas no primario e 2 voltas no secundario e  no desenho fala em 4 voltas no primario e 1 volta no secundario !  ... ).

O toroide T2 o melhor resultado foi com binocular (BN-61-302 equivalente) encontrado na transformadores Lider (em SP vendem pelo correio) (aprox. 13x14x8mm).

Testando em 40m com um toroide binocular alterando o numero de voltas de T2 :
8 : 5 - 22W
8 : 4 - 25W
8 : 3 - 25,8W
8 : 2 - 24W

T3  no esquema é um toroide binocular de cerca de 12x17x8mm
Segundo o texto do 4Z4TJ tem 2 voltas no primario (com derivação central) e 6 no secundario e no desenho 4 no primario e 8 no secundario.

Usei tanto o binocular anterior como outro montado com 3 + 3  FT37-43 empilhados como nas fotos e colados com cola instantanea.

Testando agora em 40m com toroides empilhados (com 13,8V), com exitador SSB com DSpic :

2 : 6      -  20W      5A (corrente de dreno)
2 : 5      -  20W      4,42A
2 : 4,5   -  17W      4A
2 : 4      -  22,4W   3,8A
2 : 3,5   -  16W      3,1A
2 :  3     -   20W      3A

Usei este amplificador na serie de transmissores de SSB por fase, que descreverei a seguir.
Fiz muitos QSOs em 40m e 80m, com otimos resultados e reportagens.
Com 13,8V consegui 25W em 40 e 80m com baixa excitação, trocando o eletrolitico por 25V ou mais e usando 22V na alimentação do buffer e do PA consegui até 60W.

Testes com carga fantasma e baixa excitação :

Banda    13,8V        22V
80m        25W          50W
40m        25W          50W
20m        16W          36W
15m        6,7W        12W
10m         --              2W

Repeti o teste usando uma rede RC como defasador de audio :

Banda    13,8V        22V
80m        25W          35W
40m        33W          55W
20m        20W          27W
15m        7,2W           9W


Lembrando que em 15 e 10m tivemos baixa excitação e portanto pouco rendimento.
Fiz QSOs usando os dois excitadores.

Video do sinal (25W) em repetidora (150km) 40m


73 de py2ohh miguel
