FILTROS LADDER

Simulando e alterando valores dos filtros LADDER.

Veremos como é possivel Simular os filtros calculados e alterar valores dos capacitores e das impedancias por exemplo.

Precisaremos do software LADPAC do W7ZOI  WES, que simula muito bem os filtros ladder.

LINK PARA PAGINA DO W7ZOI e LADPAC

Siga as instruções de download e após tudo certo acione o ladbuild08



IMPORTANTE
Coloque uma virgula no fstep que esta 0.1 deve ficar 0,1 senão dá pau  (é um bug do software).

Este software é somente para se desenhar o filtro, portanto tenha os dados do filtro a ser simulado.



Crie um novo arquivo.

Vou simular o filtro de CW de 800Hz


Cs1= Ck23 = 556,2pF (560pF)
Ck12 =467,3pF (470pF)
Impedancia de entrada e saida =24 Ohms

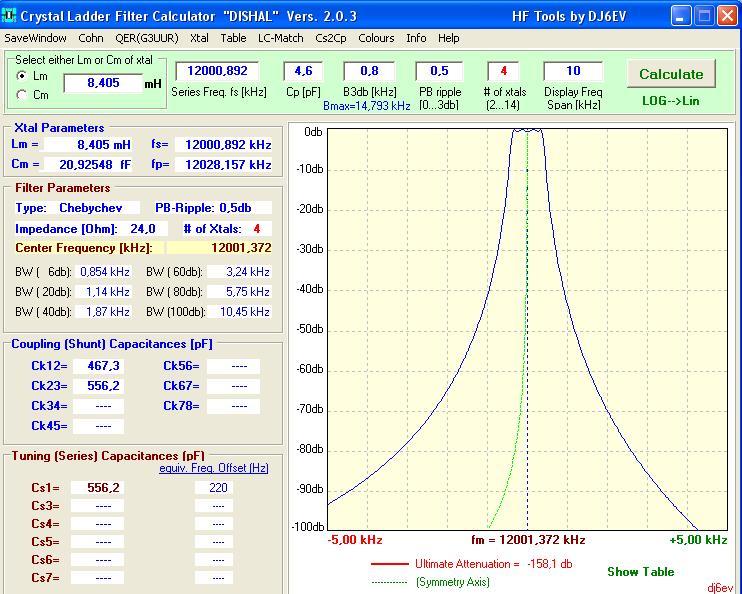

Que foi gerado pelo DISHAL



Primeiro vamos gravar um arquivo.
Vamos preencher os campos do ladbuild08, com os dados já conhecidos.
Note que a frequencia esta em MHz e Lm em H, não altere Qx, altere Fx coloque a frequencia serial do xtal, e o valor da media das capacitancias medida dos xtais, alem da carga ou impedancia do filtro

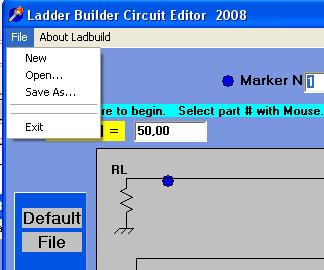

Depois vaos desenando o esquema, posicione o mouse sobre a linha e coloque por exemplo um capacitor clicando em "C" abaixo, altere serie ou paralelo conforme necessario. Os valoes de C podem ser colocados no final, posicionando o mouse (bolinha azul) sobre o componente e alterando o avlor em "Value".
Depois de pronto regrave o arquivo.



Feito isto o arquivo podera ser aberto no software gpla08 :



Carregue o arquivo já gravado

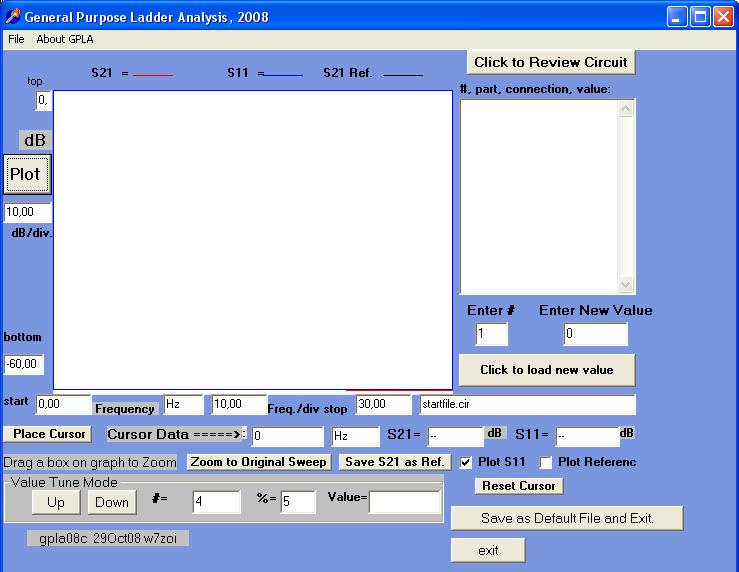

Altere estes pontos antes de plotar



Start -5000      Freq./div  1000       stop 5000

Vamos plotar o circuito, clique em "PLOT"

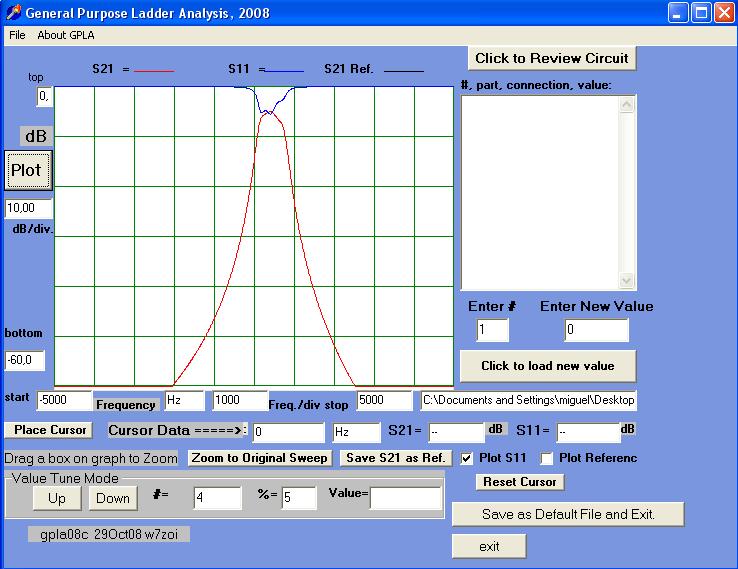

Note que os graficos ficaram muito parecidos,neste ultimo a linha inferior é -60dB e no primeiro grafico a linha inferior é de -100dB ...portanto compare com a linha -60db do primeiro grafico.

Para mudar parametros clique  em "Click to Reviiew Circuit" os valores dos componetes do circuito serão mostrados



Esta janela no software mostra os valores de cada componente, para alterar procure alterar sempre simetricamente exemplo item  #3 capacitor de 470  e item #7 capacitor de 470 ...altere um por vez .

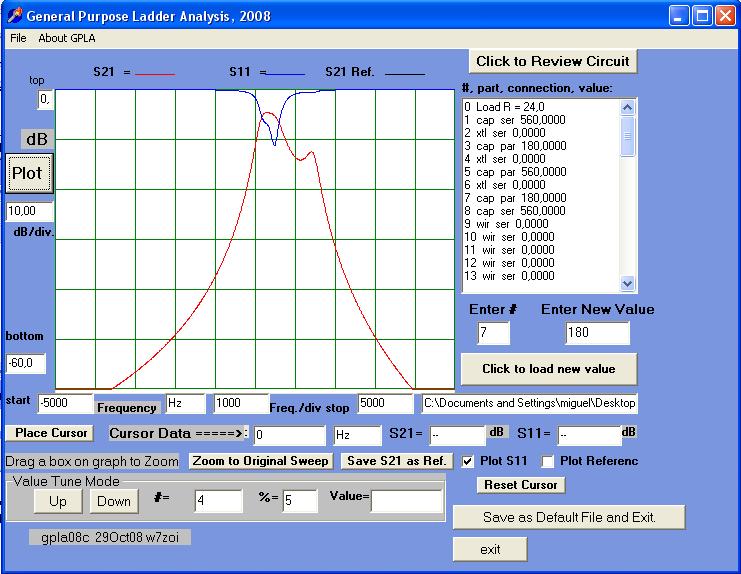

entre com 3 e 180 e depois 7 e 180 clique em  "click to load a new value" .



Este exmplo foi somente ilustrativo veja que o filtro ficou disforme.

Existe a possiblidade de alterar um componente para mais ou para menos .... na janela "Value Tune Mode"
Digite o item que deseja alterar  e a porcentagem que deseja incrementar ou decrementar ...acione "Up" ou "Down".

Vamos verificar o que aconteceria com nosso filtro se as impedancias de entrada e saida fossem alteradas para 200 Ohms. para isso vamos restabelecer os valores dos itens 3 e 7 para 470R.

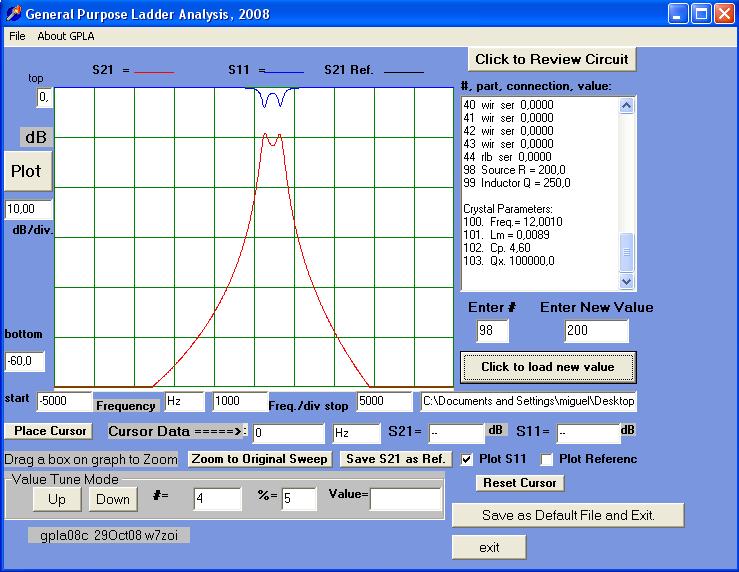

Depois vamos alterar  os itens #0  "Load R" para 200 e o item #98 "Source R" para 200 (como eu disse sempre simetrico a menos que seja o capacitor central ou um filtro com numero impar de xtais).



Note que o grafico ficou bem alterado, ficou com menor atenuação, com mais ripple na crista e com a atenuação em -60db bem alterada.

É melhor casar a impedancia do filtro para se obter uma otima resposta.

O que fizemos foi mostrar como simular filtros desenhados com o DISHAL, afim de availiar alterações de valores que as vezes não são proximos dos valores padrão.

qualquer duvida que possa ajudar escrevam para mim py2ohhXXXyahoo.com.br   XXX=@

73 de py2ohh miguel
