K3NG
- ARDUINO KEYER
Ola amigos
Este é um projeto super interessante, trata-se de um keyer
que
pode ser operado com batedor iambico ou com batedor capacitivo - por
toque, ou com um teclado convencional.
Alem de muitos outros recursos de um keyer, como o preenchimento de
LOGs automaticamente.
Todos os recursos podem ser vistos neste link :
RECURSOS
Fizemos uma montagem simples onde por razões de
espaço no
arduino nano, não colocamos todos os recursos disponiveis.

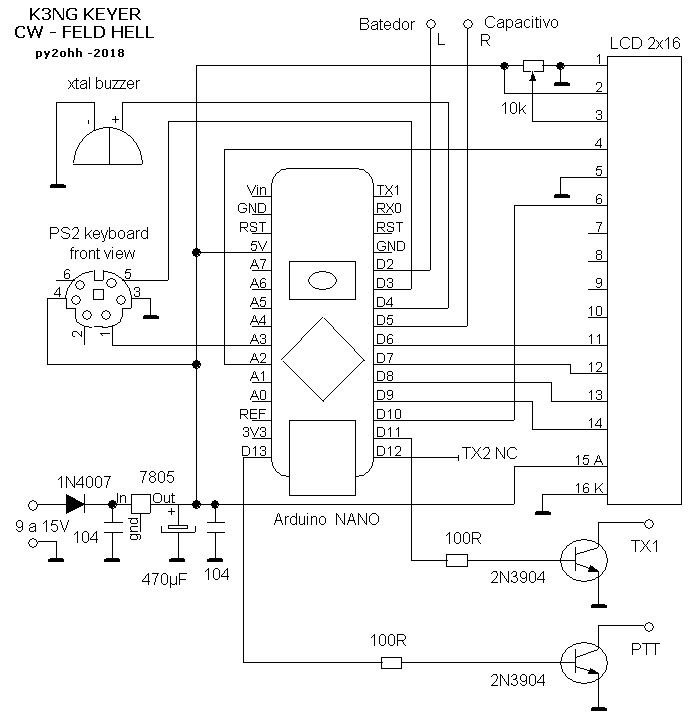

ESQUEMA (versão original)

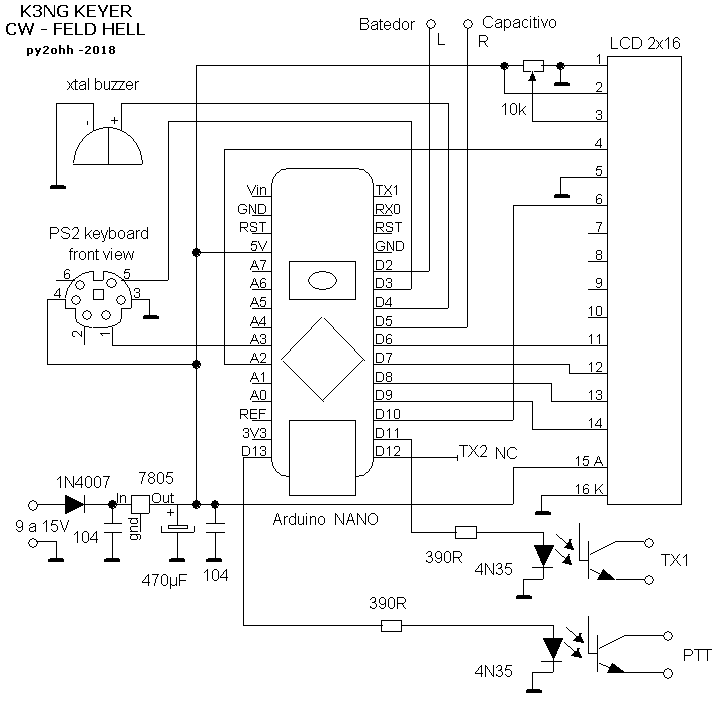

ESQUEMA (versão py2ohh)
A diferença nas duas versões westa na perte de
conwexão do keyer para o radio. As duas versões
funcionam, a minha versão tem maior
isolação.
O arquivo .INO esta na pasta do link abaixo e já esta
configurado para o teclado, batedor capacitivo, memorias, display e
feld hell.
Como as versões novas deste keyer podem dar conflito de
instalaçao no arduino, recomendamos instalar uma
versão
mais antiga, que esta zipada neste link : k3ng_py2ohh
Este arquivo contem uma pasta que devera ser descompactada na mesma
pasta do arduino do pen drive (veja descrição
abaixo).
Não
é
recomendavel usar um compilador recente do Arduino,
depois da versão 1.5.6 o novo compilador pode dar problemas.
Prefira um antigo 1.0.6 por exemplo.
IDE
1.0.6
Caso voce tenha uma versão nova que esta dando problemas na
compilação copie o arquivo zipado da IDE antiga
para um
pen drive e descopacte os arquivos neste pen drive,
não equeça de copiar tambem a pasta do
keyer. Em
caso de conflito, pode haver a
necessidade de renomear a pasta biblioteca (library) do arduino
(internamente ao PC) colocando uma letra na pasta (xlibrary) que vai
bloquear o uso dela pelo arduino no pen driver (não
esqueça de voltar o nome ao original apos o trabalho).
Qualquer duvida escreva para meu email.

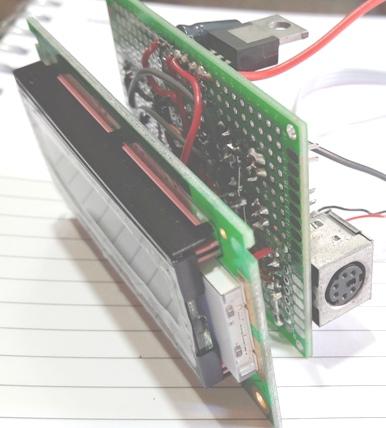

Keyer completo com o buzzer instalado.

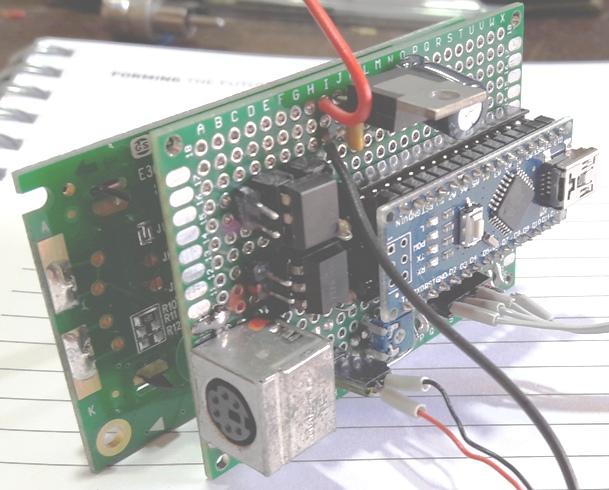

Foto mais detalhada

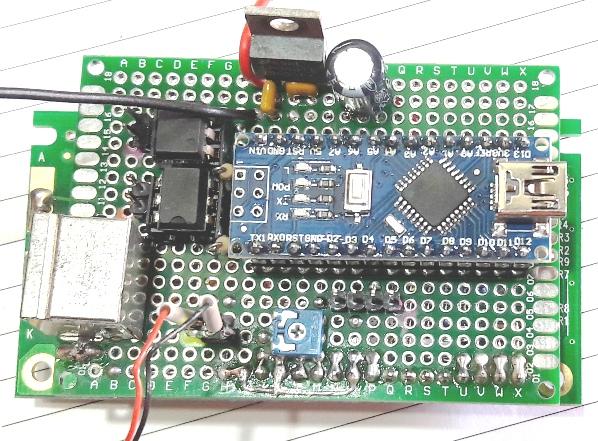

Vista superior da placa padrão.

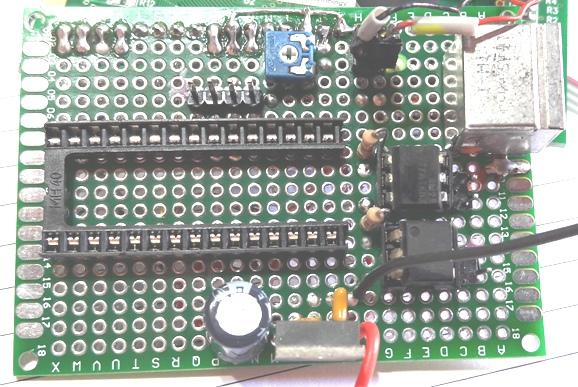

Vista superior sem o arduino.

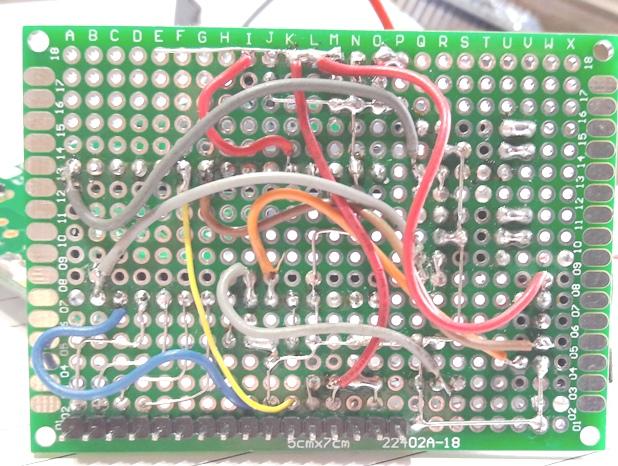

Vista inferior com muitos jumpers.
Montagem :
Usamos uma placa padrão comprada na China e usamos
soquetes
no arduino, no display e nos CIs. A montagem foi muito rapida
pois
possui poucos componentes, o numero de jumpers poderia ser menor mas
procuramos não trocar os pinos do arduino.
Os acopladores oticos podwem ser substituidos por outros que possuam o
mesmo desenho interno.
O componente dificil eh o conector PS2 que pode ser encontrado
no
Ebay ou Aliexpress
Video
do
keyer CW
Video
do
keyer feld hell
Uma montagem detalhada com arquivos GERBER para
geração
de copias de PCB podem ser encontrados neste link em
alemão
http://gemander.org/2015/04/16/cw-nanokeyer-nach-k3ng/
os arquivos gerber desta pagina estão em
http://gemander.org/wp-content/uploads/2015/04/Nano-K.zip
73 de py2ohh miguel
