JABURU

Um transceptor de conversão direta com desvio de fase.

Surfando pela web a procura de coisas interessante encontramos mais uma vez nos artigos do nosso amigo Onno PA2OHH.

No artigo ele descreve um receptor de conversão direta que praticamente anula a imagem tão inconveniente do sinal de cw, que atrapalha nossos QSOs., para isso ele utiliza desvios de fase no sinal de entrada (RF), mistura os sinais em misturadores separados, processa os sinais de áudio onde gira novamente as fases, soma as saídas onde praticamente se cancela uma das laterais e amplifica o áudio resultante.

Resolvemos copiar a idéia e assim nasceu o JABURU.

Diagrama de blocos

Para desvio de fase de RF encontramos vários circuitos:

Destes escolhemos o tipo “A” pois utilizamos o TA7358 como misturador.

Testamos tambem com sucesso outra forma de defasar o sinal:

O circuito de defasagem de áudio ficou com o utilizado pelo Onno em seus circuitos, com a diferença de utilizarmos um potenciômetro na saída para equilibrar os níveis de áudio, atenuando mais o sinal indesejado.

O circuito final do transceptor:

Fotos de montagem

Resultados
Apesar da propagação este ano (2006 julho) estar péssima conseguimos bons contatos e a recepção ajuda muito, o ideal ainda para concursos é adicionar um filtro de áudio.
A atenuação da banda indesejável é de 20 ~25 dB, medimos no receptor de SDR como pode se ver na copia da tela

Sinal desejado:

Sinal indesejado

Quem quiser montar para experimentação ou uso deve ter cuidados, pois o circuito de fase de RF é de alta impedância o que favorece a interferência entre circuitos. O ideal é montar circuitos, de 50 Ohms, de baixa impedância que dificultam as interferências na montagem.

Boa montagem !

73 de py2ohh miguel

JABURU

A transceiver with a DC phase receiver.

I was surfing the WEB searching interesting things and I find a article of my friend Onno PA2OHH.

In the article it describes a direct conversion receiver which practically annuls the so inconvenient image of the signal of cw, that confuses our QSOs, for this he uses a +45 degrees and a -45 degrees phasing in the input signal (RF), mixes the signals in separate mixers, processes the audio signals where it turns the phases again, it adds the exits where one laterals is practically cancelled and amplifies the audio resultant.

We decide to copy the idea and thus the JABURU was born.

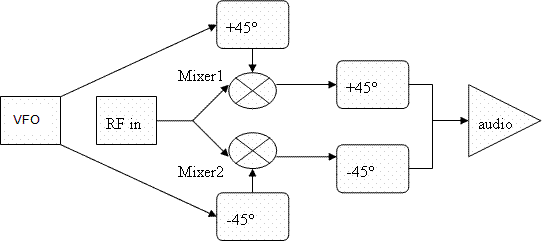

Blocks diagram:

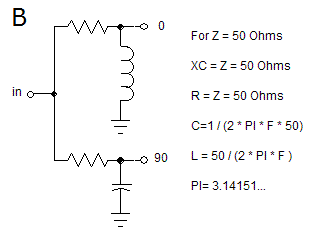

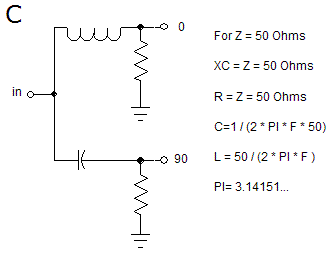

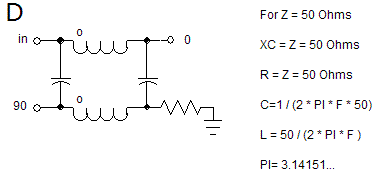

Here some phasing circuits

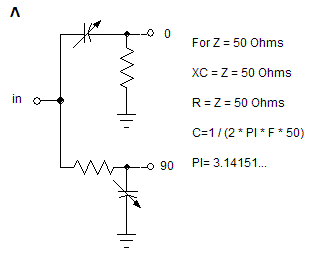

I choose the A type, because I use TA7358 as mixer

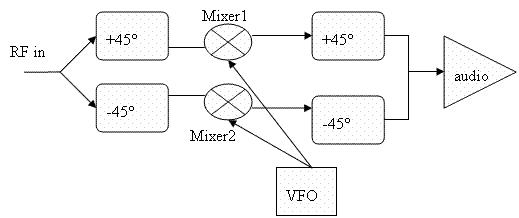

I test other way to change phase with good results also:

The circuit audio phasing was the sane used by Onno in its circuits, with the difference to use a potentiometer in the exit, in order to balance the levels of audio, attenuating more the unwanted signal

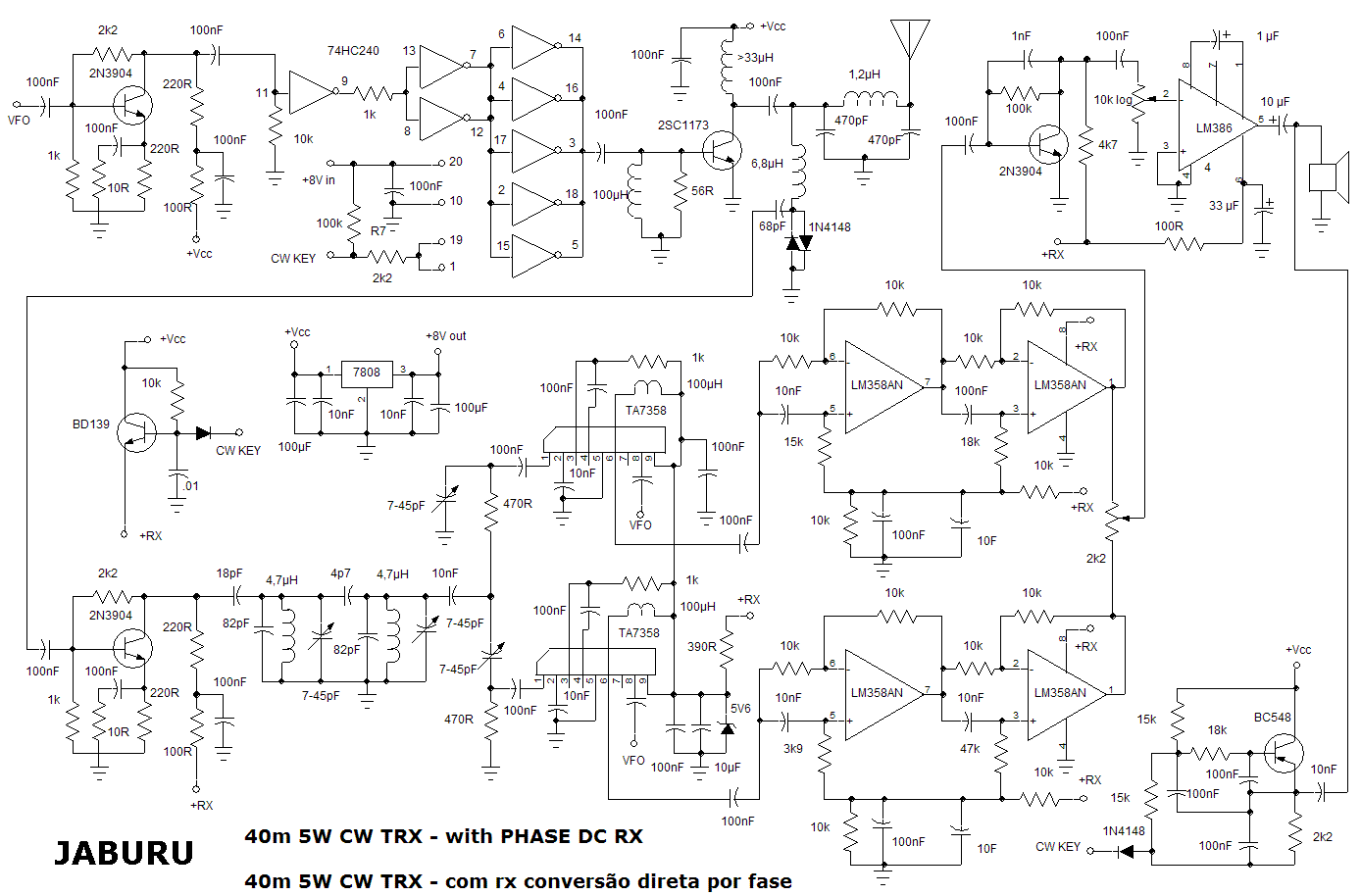

The final circuit of the transceiver:

Photos of assembly

Although the propagation this year (2006 July) to be very bad we obtain good QSOs and the reception helps very much, the ideal for contests is to add an audio filter.
The attenuation of the undesirable band is of 20 ~25 dB, measures in the SDR receiver as it can be seen in copies of the screen:

Main Signal

Unwanted signal

Who to want to build for experimentation or use you must have some cares, therefore the circuit of RF phase has high impedance an it favors the interaction of the circuits. The ideal is to build 50 Ohms circuits, with low impedance

73 from py2ohh miguel
