JABUCA

SECOND MIXER

The mixer (converter) is a circuit with the finality of changing a signal (modulated or not) to other with another frequency, our circuit will convert a 3579 KHz frequency into an audio frequency.

In order to do so we need a frequency just a bit different than 3579 KHz, with a difference about 800 Hz (CW) above or under 3579 for mixing with the input signal, so we need a fixed crystal oscillator (BFO), with the possibility to adjust the difference.

The TA7358 circuit

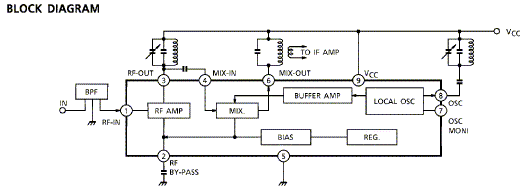

TA7358 block diagram

Our schematic :

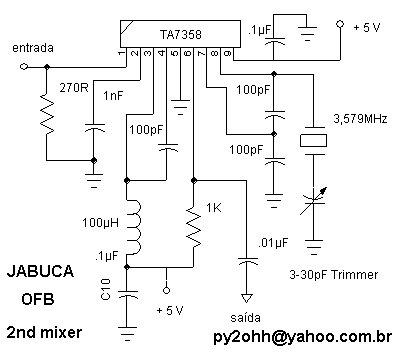

JABUCA Mixer schematic diagram

Description :

Signal input (3579kHz) by the pin 1 (Z=50 Ohms) used as broadband IF (RF) amplifier.

Pin 2 RF by pass, done by a 1nF (0.001µF) capacitor.

Pin 3 RF amplifier output, decoupled by the 100µH inductor. The 100pF capacitor between pins 3 and 4 is a RF pass and DC blocking.

Pin 4 mixer signal input (inner biasing).

Pin 5 ground.

Pin 6 mixer output (audio signal) The 1 kOhms resistor biases the IC inner transistor. The .01µF capacitor blocks the DC and is almost a short circuit for audio frequencies.

Pin 7 oscillator circuit transistor emitter, the 100pF (units till 220pF can be used) capacitors set the oscillator feedback.

Pin 8 oscillator (transistor base) here the 3579KHz crystal is connected to the trimmer which tunes the crystal to lower frequencies.

The trimmer adjust is done in order to get a pleasant tone (see crystal filter adjust) for CW or SSB/AM intelligibility.

Parts list :

1 15mm by 35mm unetched printed circuit board.

1 TA7358 integrated circuit.

1 270R (red, purple, brown) 1/8 W or more resistor.

1 1K (brown, black, red) 1/8 W or more resistor.

3 100pF 25V (or more) ceramic capacitors.

1 1nF (0.001µF) 25V or more ceramic capacitor.

1 10nF (0.01µF) 25V or more ceramic capacitor.

2 100nF (0.1µF) 25V or more ceramic capacitors.

1 100µH inductor.

1 3579KHz crystal - see filter description.

1 3-30pF trimmer.

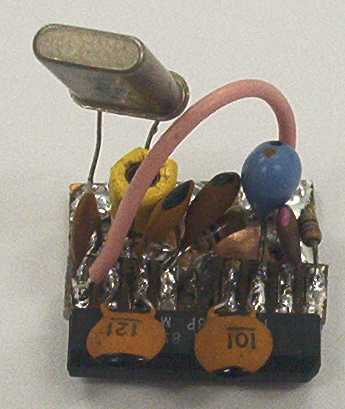

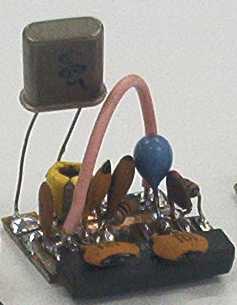

Construction

1. Cut the board to the 15mm by 36 mm measures.

 2. Make two channels with a hand saw removing only the copper plating, getting 3 5mm wide copper bands.

3. Put the IC over one of the board sides and mark the points to be cut.

4. Cut them

5. Mark and cut 6 6mm wide islands in the bottom band

6. Pre solder the board, pre solder the IC, solder the IC.

7. Solder the pin 5 to ground with a nude wire (part terminals surplus)

8. Solder the 270R resistor between pin 1 and the ground

9. Solder the 1nF (0.001µF) capacitor between pin 2 and the ground

10. Solder the 100pF pass capacitor between TA7358 pins 3 and 4

11 Solder the .1µF RF filter capacitor between the first island to the left and the ground.

12 Solder the 100µH inductor between pin 3 and the first island to the left.

13. Solder a bridge between IC pin 6 and the second island, the wire can be flexible (small cable) or rigid from parts terminal surplus, in this case please remove the covering from the cable and cover the nude wire.

14. Solder the 1KOhms resistor between the last two islands to the left.

15. Solder the .01µF capacitor (mixer output) between the second and third island.

16. Solder the two 100pF capacitors, one between the TA7358 pins 7 and 8, the other between pin 7 and the ground.

17. Solder the crystal between TA7358 pin 8 and the fourth island.

18. Solder the Trimmer between island 4 and the ground.

19. Solder the power supply RF decoupling capacitors between pin 9 and ground.

20. Solder a wire between island 1 and TA7358 pin 9.

21. Solder inputs and outputs (entradas e saídas)



Oscillator tests and adjustments

Connect the mixer to a 5V power supply or a type 7805 regulator.

Listen in a commercial radio receiver (a ham one) the signal in 80m.

To be continued with the audio amplifier

JABUCA

SEGUNDO MIXER

O mixer (misturador ou conversor) é um circuito que tem a finalidade de converter um sinal (modulado ou não) em outra freqüência, nosso circuito vai converter uma freqüência e 3579 kHz em uma freqüência de áudio.

Para acontecer isso necessitamos de uma freqüência praticamente igual a 3579 kHz com uma variação em torno de 800 Hz (CW) para mais ou para menos para misturar o sinal de entrada, então necessitamos de um oscilador fixo a cristal, com possibilidade de ajustar o desvio.

O circuito TA7358

diagrama de blocos do TA7358

Nosso esquema :

diagrama esquemático do Mixer do JABUCA

Descrição :

Entrada de sinal (3579kHz) pelo pino 1 (Z=50 Ohms) usado como amplificador de FI (RF) de banda larga.

Pino 2 by pass de RF, feita por um capacitor de 1nF.

Pino 3 saída do amplificador de RF desacoplada pelo indutor de 100µH . O capacitor de 100pF entre os pinos 3 e 4 é de acoplamento de RF e bloqueio de CC.

Pino 4 entrada de sinal do mixer (polarização interna).

Pino 5 terra.

Pino 6 saída do mixer (sinal de 3579kHz) o resistor de 1 kOhms polariza a o transistor interno ao CI. O capacitor de .01µF bloqueia a CC e é praticamente um curto circuito para o áudio.

Pino 7 emissor do transistor do circuito oscilador, os capacitores de 100pF (valores até 220pF) fazem parte da realimentação do oscilador.

Pino 8 oscilador (base do transistor) aqui o cristal de 3579kHz é ligado ao trimmer dessintonizam o cristal para freqüências inferiores.

O ajuste do trimmer é feito para se obter uma tonalidade agradável (ver ajuste do filtro a cristal) para CW ou inteligibilidade em SSB/AM.

Lista de peças :

1 placa de circuito impresso virgem de 15mm por 35 mm.

1 circuito integrado TA7358.

1 resistor de 270R (vermelho, roxo, marrom) 1/8 W ou mais.

1 resistor de 1k (marrom, preto, amarelo) 1/8 W ou mais.

3 capacitores de 100pF cerâmico 25V ou mais.

1 capacitor de 1nF cerâmico 25V ou mais.

1 capacitor de .01µF cerâmico 25 V ou mais.

2 capacitores de .1µF cerâmico 25V ou mais.

1 indutor de 100µH

1 Cristal de 3579kHz – ver descrição do filtro.

1 Trimmer de 3-30pF.

Montagem

1.Cortar a placa nas medidas 15 mm por 36 mm

 2. Fazer com uma serra manual dois canais eliminando somente a parte cobreada, deixando 3 faixas com 5mm de largura.

3.Colocar o circuito integrado sobre um dos lados da placa e marcar pontos para serem cortados

4. Cortar

5. Marcar e cortar 6 ilhas com 6mm

6. Pré soldar a placa, pré soldar o integrado, soldar o integrado .

7. Soldar o pino 5 a terra com fio nu (sobra de terminais de componentes)

8. Soldar resistor de 270R entre pino 1 e o terra

9. Soldar o capacitor de 1nF entre o pino2 e o terra

10. Soldar o capacitor de 100pF de acoplamento entre os pinos 3 e 4 do TA7358

11 Soldar o capacitor de .1µF de filtro para RF entre a primeira ilha a esquerda e o terra.

12 Soldar o indutor de 100µH entre o pino3 e a primeira ilha a esquerda.

13. Soldar uma ponte entre o pino 6 do integrado e a segunda ilha, o fio da ponte pode ser flexível ou rígido de sobra de terminais de componentes, neste caso retire a capa de um fio encapado e encapa o fio nu.

14. Soldar o resistor de 1kOhms entre as duas ultimas ilhas a esquerda

15. Soldar o capacitor de .01µF (saída do mixer) entre a segunda e a terceira ilha.

16. Soldar os dois capacitores de 100pF um entre os pinos 7 e 8 do TA7358, outro entre o pino 7 e o terra

17. Soldar o cristal entre o pino 8 do TA7358 e a quarta ilha

18. Soldar o Trimmer entre a ilhas 4 e o terra.

19. Soldar os capacitores de desacoplamento de RF para a fonte, entre pino 9 e terra

20. Soldar um fio entre a ilha 1 e o pino 9 do TA7358

21. Soldar as entradas e saídas



Testes e Ajustes do oscilador

Ligar o mixer em uma fonte de 5V ou um regulador do tipo 7805.

Ouvir em um radio comercial (de radioamadores) o sinal em 80m.

A seguir o amplificador de FI
