JABUCA

IF (broadband) amplifier



Photos of the JABUCA IF amplifier

We use as the IF amplifier a circuit serving two intentions, amplifying the IF (obvious) and obtaining a bit higher input impedance in order to not to harm the crystal filter Q. The circuit here uses could be replaced by other ones, with the same gain and a lower current supply (it was designed to work with some 25 to 30 mA).

This circuit works in class A and has a half supply voltage bias it order to not to cause distortion in big amplitude signals (that is not our use, hi!).

But it has a very useful to obtain the biggest gain without raising the noise gain adjust.

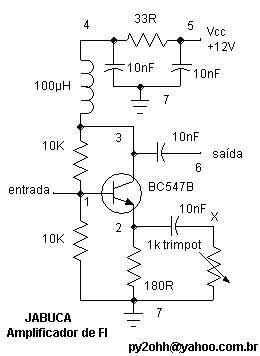

The circuit :

Description :

The broadband RF amplifier uses a general use BC547B (or C) transistor, it could be replaced by the BC548B or C or by the 2N3904 or even by the 2N2222 (this two later ones have a different pin layout).

The 3579KHz IF signal enters to the base, biased by the 10 K Ohm resistors, in the emitter the DC limitation is done by the 180 Ohms resistor and the AC limitation (RF gain) is done by the 10nF (.01µF) capacitor in series with the 1 KOhm trimpot.

The amplified signal (3) goes out by the collector through a 10nF (.01µF) pass capacitor (6).

The RF power supply decoupling is done by the  100µH RF choke, by the 33 Ohms resistor and by the two 10nF (.01µF) capacitors.

Parts list

01 BC547B transistor (see text)

02 1/8W or 1/4W 10 KOhms resistors

01 1/8W or 1/4W 180 Ohms resistor

01 1/8W or 1/4W 33 Ohms resistor

04 10nF (.01µF or 103) 25V or more ceramic capacitors

01 100µH micro choke (inductor)

01 1 kOhms miniature horizontal trimpot (10mm) can be over 390 Ohms.

01 18 x 18 mm unetched printed circuit board

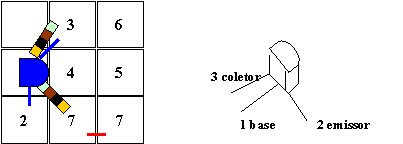

Construction :

  1. Cut the board with a hand saw, removing only the copper plating

2. Solder a wire between the two 7 islands (jumper)

3. Solder the 10 kOhms (brown-black-orange) resistors getween the islands (1 and 3) and (1 and 7)

4. Solder the BC547B transistor

5. Solder the 100µH inductor between (3 and 4)

6. Solder the 33 R orange - orange - black (RF - power supply) decoupling  resistor

7. Solder 10nF (0.01µF) RF - power supply decoupling capacitors between the islands (4 and 7) and (5 and 7)

8. Solder the 10nF (0.01µF) output pass capacitor islands (3 and 6)

9. Solder the 180 Ohms resistor between the islands (2 and 7) – see space  to solder the next item

10. Solder the trimmer and the gain (pass) capacitor, the trimmer must have a lateral terminal and the central terminal soldered to the island 7, the other lateral terminal must be suspended over the island 2 (point x in the schematic) soldered to the 10nF (0.01µF) and the other capacitor terminal to island 2.

Trimmer - capacitor solder detail



11. Inputs, outputs, power supply (Entradas, saídas, alimentação) :

Good luck

JABUCA

Amplificador de FI (banda larga)



Fotos do amplificador de FI do JABUCA

Utilizamos como amplificador de FI um circuito que serve para dois intuitos, amplificar fi (obvio) e obter uma impedância de entrada um pouco mais elevada para não estragar o Q do filtro a cristal. O circuito aqui utilizado poderia ser substituído por outros tipos, com o mesmo ganho e com menor consumo (foi desenhado para trabalhar com cerca de 25 a 30 mA).

Este circuito opera em classe A e tem uma polarização de metade da tesão de alimentação, para não causar deformação em sinais com grande amplitude (que não é nosso uso hi !).

Mas tem um ajuste de ganho muito útil para se obter o máximo de ganho sem comprometer o ruído.

O circuito :

Descrição :

Amplificador de RF de banda larga, utiliza um transistor de uso geral tipo BC547B (ou C), podendo ser substituído pelo BC548B ou C ou pelo 2N3904 ou ainda pelo 2N2222 (nestes dois últimos layout dos lides é diferente).

O sinal de FI de 3579kHz entra na base que é polarizada pelos resistores de 10 k Ohms, no emissor a limitação da corrente continua é feita pelo resistor de 180 Ohms e a limitação de corrente alternada ( ganho de RF) é feita pelo capacitor de 10nF (.01µF) em conjunto com o trimpot de 1 kOhms.

O sinal amplificado (3) sai pelo coletor através do capacitor de acoplamento de 10nF (6).

O desacoplamento de RF da fonte de alimentação é feita pelo choque de RF de 100µH, pelo resistor de 33 Ohms e pelos dois capacitores de 10nF.

Lista de peças

01 transistor BC547B (ver texto)

02 resistores de 10 kOhms 1/8W ou 1/4W

01 resistor de 180 Ohms 1/8W ou 1/4W

01 resistor de 33 Ohms 1/8W ou 1/4W

04 capacitores cerâmicos de 10nF (.01µF ou 103) 25V ou mais

01 microchoque (indutor) de 100µH

01 trimpot miniatura horizontal (10mm) de 1 kOhms pode ser acima de 390 Ohms.

01 Placa virgem de circuito impresso de 18 x 18 mm

Montagem :

  1. Cortar a placa com uma serra manual, removendo somente a superfície cobreada

2. Soldar um fio entre as duas ilhas 7 (jumper)

3. Soldar os resistores de 10 kOhms (marrom-preto-laranja) entre as ilhas (1 e 3) e (1 e 7)

4. Soldar o transistor BC547B

5. Soldar indutor de 100µH entre (3 e 4)

6. Soldar resistor de desacoplamento (RF – fonte) 33 R laranja – laranja preto

7. Soldar capacitores de 10nF de desacoplamento (RF – fonte)

entre as ilhas (4 e 7) e (5 e 7)

8. Soldar o capacitor de acoplamento de saída de 10nF ilhas (3 e 6)

9. Soldar o resistor de 180 Ohms entre as ilhas (2 e 7) – ver espaço para soldar o próximo item

10. Soldar o trimmer e o capacitor de passagem, o trimmer deverá ter um terminal lateral e o terminal central soldados a ilha 7, o outro terminal lateral devera ficar suspenso acima da ilha 2 (ponto X do esquema) que será soldado ao capacitor de 10nF o outro terminal do capacitor a ilha 2.

Detalhe da solda do trimmer - capacitor



11. Entradas, saídas alimentação :

 Boa sorte
