JABUCA

Audio Amplifier

For building details look at capyau1 in this site capyau1 in this site.

Amplificador de Áudio

Foto do amplificador de Áudio do JABUCA

Utilizamos como amplificador de áudio um circuito visto originalmente no projeto do Pixie 3 de DJ7JGR o colega Oliver, como o circuito apresenta um bom ganho e uma ótima qualidade de som, optamos por ele.

Foto de uma montagem improvisada do amplificador com sucata

Nossa montagem utiliza o método dead bug, em dois andares, que fazem o circuito ocupar um espaço muito pequeno.

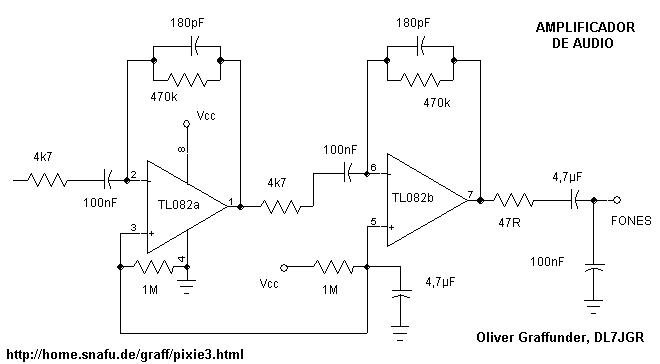

Esquema do amplificador de áudio

Lembramos os colegas que para montagens em placas pequenas requerem uma certa experiência em montagem e componentes miniatura, nem sempre encontrados no comercio.

Para maiores detalhes veja em capyau1 in this site
