JABAQUARA

A 40 M TRANSCEIVER- Full Break In

JABAQUARA

Following our proposal, we show you the JABAQUARA, a CW QSK transceiver with superheterodyne receiver with the following features:

Receiver:

Front end filter - rewound TOKO 10mm coils

RF Amplifier – Front end mixer TA7358

VXO from 10579 to 10629 kHz with BC547 and a 10,7 MHz ceramic ressonator

IF Filter - Ladder with 3 3579kHz (TV) rocks

IF Amplifier - BC547

IF Amplifier / Converter / BFO - TA7358

Audio Amplifier - TL082

Transmitter:

Converter - TA7358 (mixes the signals from VXO + BFO)

7MHz Filter - rewound TOKO 10mm coils

RF Amplifier (buffer) 2 x BC547

Driver 2 x BC547 (parallel)

PA 2SC2078 - 5 Watts

Other

Side tone - BC547

Key T-R - BC547 BC569 - Full break in

5Vcc Regulator- 7805

The JABAQUARA - Open

Comments:

The idea for the JABAQUARA was born in the Yahoo list QRP-BR, where folks always spoke very well from the SW-40, then we resolved to take the enterprise of "tropicalize" the SW-40.

The ladder crystal filter, the 7MHz filter after the mixer and the buffer stage adjustments gave us a bit of a headache.

The building process was made in blocks, as it is my own custom, building on the copper plated side of the single face pcb, on rectangular islands cut with a hand saw.

After it was tested, we installed it over another one faced pcb that served as a support and ground plane.

As it can be felt by the photo, we didn’t have problems with the VXO, that in spite of be working at 10.7MHz and be layed in the middle of the rig (blue 2,2µH molded coil in the center of the image), showed a good stability and immunity to external interferences. It isn’t perfect but nothing that impedes good QSOs demorados – Remember that "...the one who pursues the excellence fails to profit from the good things..." .

We worked some stations from Argentina and the brazilian northeast always with compliments to our signals. As an antenna we used a inverted vee with the feeding point at 7 meters (some 22 feet) up only.

Wait for a definitive circuit and building and adjustment descriptions.

Note:

In order to make easier the building and ajustments we decided to develop a receiver tought to work with a separate transmitter. See the JABUCA (pet name for JABAQUARA) in this site.

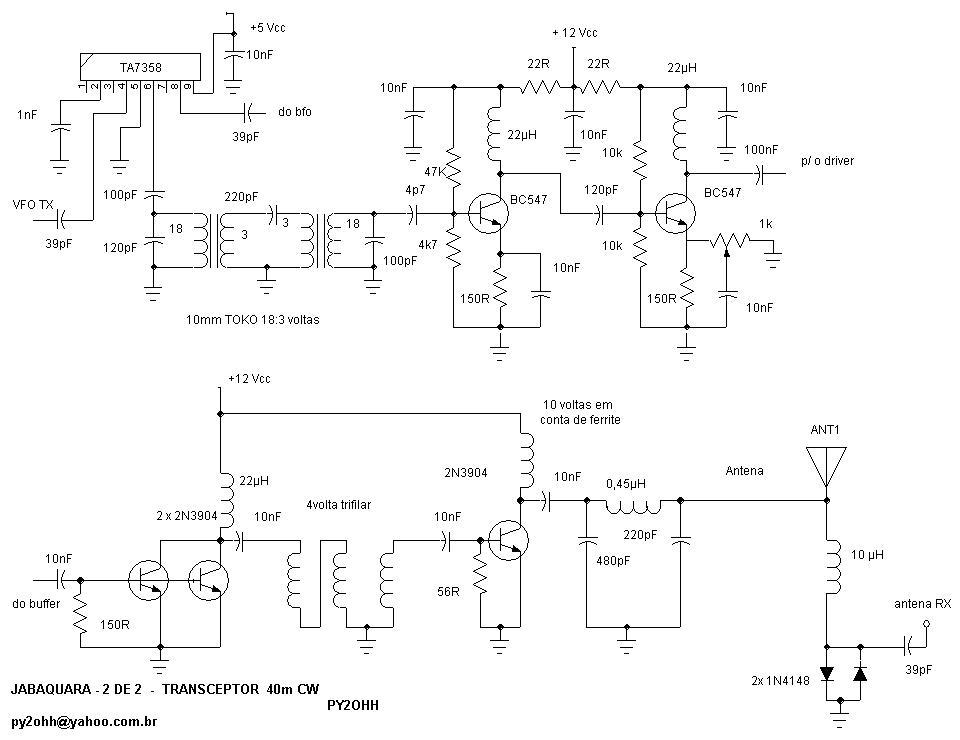

JABAQUARA schematics:

JABAQUARA

UM TRANSCEPTOR PARA 40 M - Full Break In

JABAQUARA

Seguindo nossa proposta, apresentamos o JABAQUARA um transceptor de CW QSK com receptor super heterodino com as seguintes características :

Recepção :

Filtro de entrada - bobinas TOKO 10mm re-enroladas

Amplificador de RF - Conversor TA7358

VXO de 10579 a 10629 kHz com BC547 e ressonador cerâmico de 10,7MHz

Filtro de FI - Ladder com 3 cristais de 3579kHz (TV)

Amplificador de FI - BC547

Amplificador de FI / Conversor / oscilador BFO - TA7358

Amplificador de Áudio - TL082

Transmissão :

Conversor - TA7358 (soma sinais do VXO + oscilador BFO)

Filtro de 7MHz - bobinas TOKO 10mm re-enroladas

Amplificador de RF (buffer) 2 x BC547

Driver 2 x BC547 (paralelo)

PA 2SC2078 - 5 Watts

Outros

Side tone - BC547

Chave T-R - BC547 BC569 - Full break in

Regulador 5Vcc - 7805

O JABAQUARA - Aberto

Comentários

A idéia do JABAQUARA nasceu no grupo Yahoo QRP-BR, onde o pessoal sempre falou muito bem do SW-40, então resolvemos topar uma empreitada de tropicalizar o SW-40.

Os ajustes do filtro ladder - cristal , o filtro de 7MHz na saída do conversor e o estágio de buffer do transmissor deram um pouco de dor de cabeça.

A montagem foi em blocos como é de meu costume, montando pelo lado cobreado da placa, sobre ilhas retangulares cortadas com uma serra manual.

Depois de testado, montamos sobre uma outra placa cobreada que serviu de suporte e aterramento.

Como pode ser percebido, pela foto, não tivemos problemas com o VXO, que apesar de trabalhar nos 10,7MHz e estar montado no meio do aparelho (bobina de 2,2µH azul no centro da foto), mostrou uma boa estabilidade e imunidade a interferências externas, não é uma perfeição, mas nada que impeça bons QSOs demorados - Lembrando que "...quem persegue o excelente deixa de aproveitar o bom..." .

Trabalhamos algumas estações da Argentina e do nordeste brasileiro sempre com elogios aos sinais. Como antena utilizamos uma V invertida com o ponto de irradiação a 7m do solo.

Aguardem pelo circuito definitivo e uma descrição da montagem e dos ajustes.

Nota :

Para facilitar a montagem e os ajustes decidimos desenvolver um receptor para operar em conjunto com um transmissor em separado. Veja o JABUCA (diminutivo de JABAQUARA) no site.

Esquemas do JABAQUARA :
