HUFF PUFF #2

Temos acompanhado o grupo Yahoo sobre Huff Puff, e o atual papa do assunto Hans Summers G0UPL disse em uma das mensagens que o Huff Puff recomendado para montagens seria o FAST 2 ICs que ele desenvolveu.

Montamos e confirmamos o que o Hans afirmou, realmente simples e muito eficiente !

A descrição completa deste circuito encontra-se em

http://www.hanssummers.com/radio/huffpuff/minimalist/fast/index.htm => 2-chip VFO => "Fast" stabiliser - minilist Huff Puff Hans page.

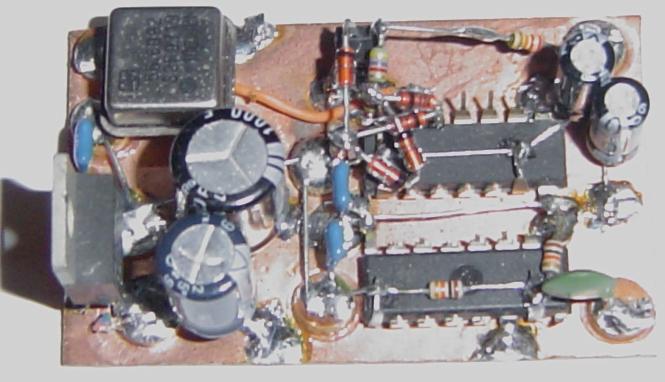

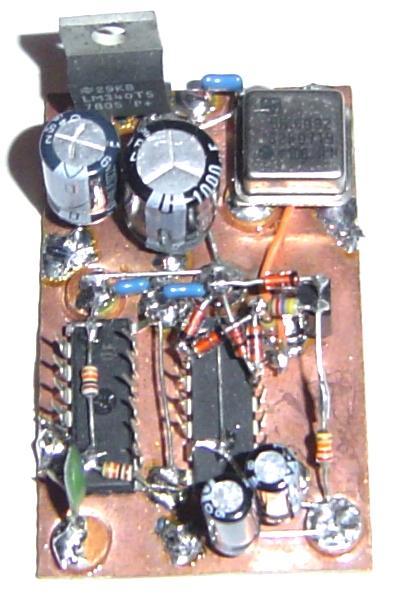

Nossa montagem tem algumas modificações.

Esquema

Notas

O oscilador caneca (Canned oscillator) pode ser de outra frequencia (de no maximo 80MHz) contanto que o 74HC164 responda.

Não experimantamos com outros integrados, mas o 74HC4040 pode ser substituido pelo 74HC4020 ou 74HC4060, caso a frequencia do VFO seja abaixo de 8MHz, os 74HC40X0 podem se substituidos pelos CMOS equivalentes (CD40X0 MC40X0 HEF40X0).

Formula

PASSO = (frequencia do VFO em Hz) ao quadrado / (frequencia do oscilador em Hz CAN vezes divisões dos HC4040 vezes numero de shift register empregado).

Neste caso

Frequencia do oscilador CAN = 56,51MHz

Divisões do 74HC4040 = 2^12 (pino1)

Numero de shift register = 8

73 de PY2OHH Miguel

HUFF PUFF #2

I am listening the Yahoo Group about Huff Puff, and the actual Huff Puff POPE Hans Summers G0UPL wrote a message that the ease to build and to startup is the FAST 2 ICs who he developed.

I built it and Hans are right really simple and efficient !

A complet description are in :

http://www.hanssummers.com/radio/huffpuff/minimalist/fast/index.htm => 2-chip VFO => "Fast" stabiliser - minilist Huff Puff Hans page.

we made some small mods in the original schematic

Schematic

Notes

Canned oscillator can be other frequency, as 74HC line supports (80Mhz max.).

Step formula:

STEP = (VFO frequency do VFO in Hz) squared / (Canned oscillator frequency times HC4040 division number times shift registers number)

74HC164 = 8 shift register

74HC4040 = Pin 1 = QL = 2 ^12

73 de PY2OHH Miguel
