21 MHz HIPERVXO

It covers from 21 to 21.4MHz.

It stabilizes in 3 minutes.

Good for CW or SSB.

If you want more, just add a Huff-Puff or a FLL.

Proper for DC radios on 15m CW or DSB.

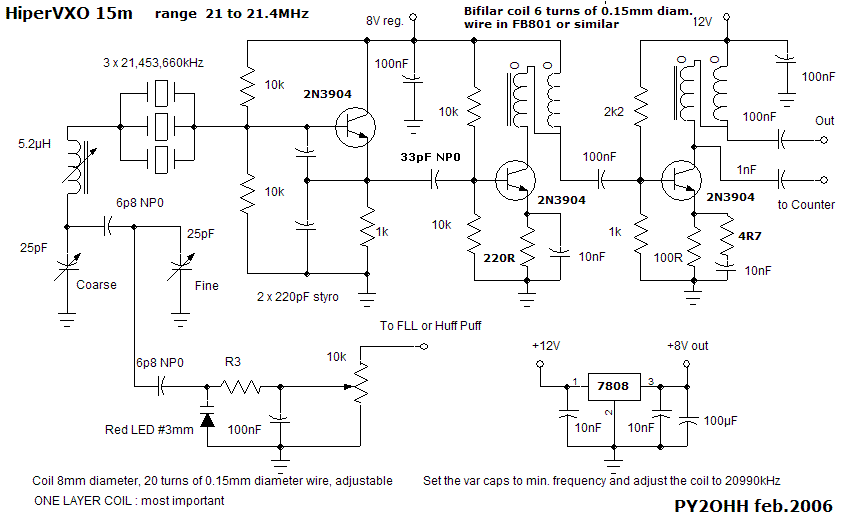

Schematics:

The crystals are HC49U and the frequency may be from 21.2 to 21.6 MHz.

All resistors are 1/8W or 1/4W.

For additional adjustment add a NP0 capacitor (values between 1pF and 15pF) from the junction of crystals and the inductor to ground.

The value of 5.2µH was measured at the end of assembly.

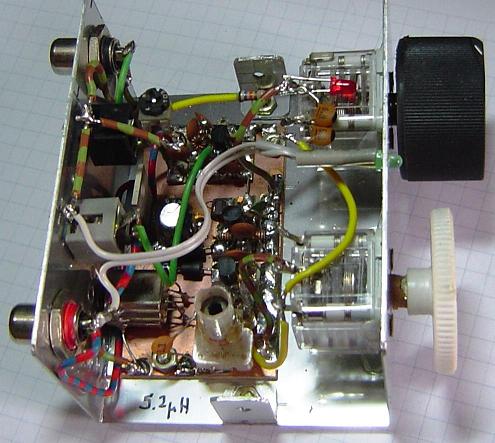

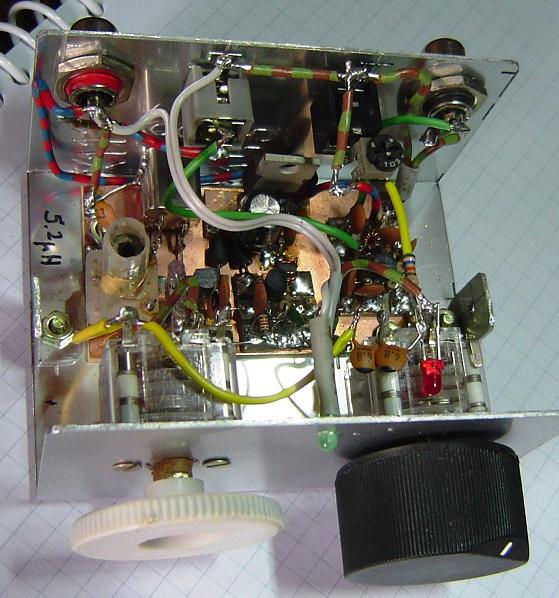

I built it in UGLY method and use two jacks banana stereo to interconnect the FLL or Huff-Puff, one plug with ground + RF signal + VCC , other plug with ground + not connected  + varicap reference voltage.

When I use a frequency counter, I connect only one plug: it carry power supply and signal!

The 10k trimpot is to adjust the optimum feedback from the FLL / H&P.

The 2N3904 may be replaced with BC547B or BC548B, don’t use 2N2222.

 O HIPERVXO de 21 MHz

Para trabalhar com o BIGODE multibanda tive que montar este VXO.

A montagem é como em todo hipervxo, o segredo esta na montagem da bobina, onde devemos seguir as instruções do VXO do Maritaca. Utilizamos a mesma forma fio e núcleo da montagem do Maritaca.

Os capacitores variáveis são aqueles de plástico de rádios AM FM (usamos apenas a seção de FM).

Colocamos dois capacitores variáveis, pois a faixa é muito extensa para um só. A cobertura do variável de ajuste fino ficou em 30kHz.

A estabilidade ficou muito boa com cerca de 3 minutos a freqüência estabiliza

Colocamos um circuito adicional para a ligação em um FLL ou um Huff-Puff. Em outro item futuro descreveremos as duas montagens.

ESQUEMA:

O diodo Led utilizado para a correção de freqüência via FLL, deve ser de 3 mm e VERMELHO.

Qualquer duvida escreva para mim.

73 de py2ohh Miguel
