O GURI - um simples TX FM de 2m 1W Pout
Aqui apresentamos o Guri nosso TX de FM de 2m, depois de um longo tempo desenvolvimento, tivemos muita dificuldade em projetar algo em VHF pois deveria ser simples e com componentes de facil aquisição no mercado.
Gostariamos de deixar aqui nosso agradecimanto ao Chuma PY2EAJ (desenvolvimento do PLL-PIC), ao Luciano PY2BBS (gerador de subtom), aos colegas indianos VU2IF (projeto) VU2DEM (divulgação) e aos colegas que ajudaram nas reportagens de sinal e modulação.
O circuito em blocos

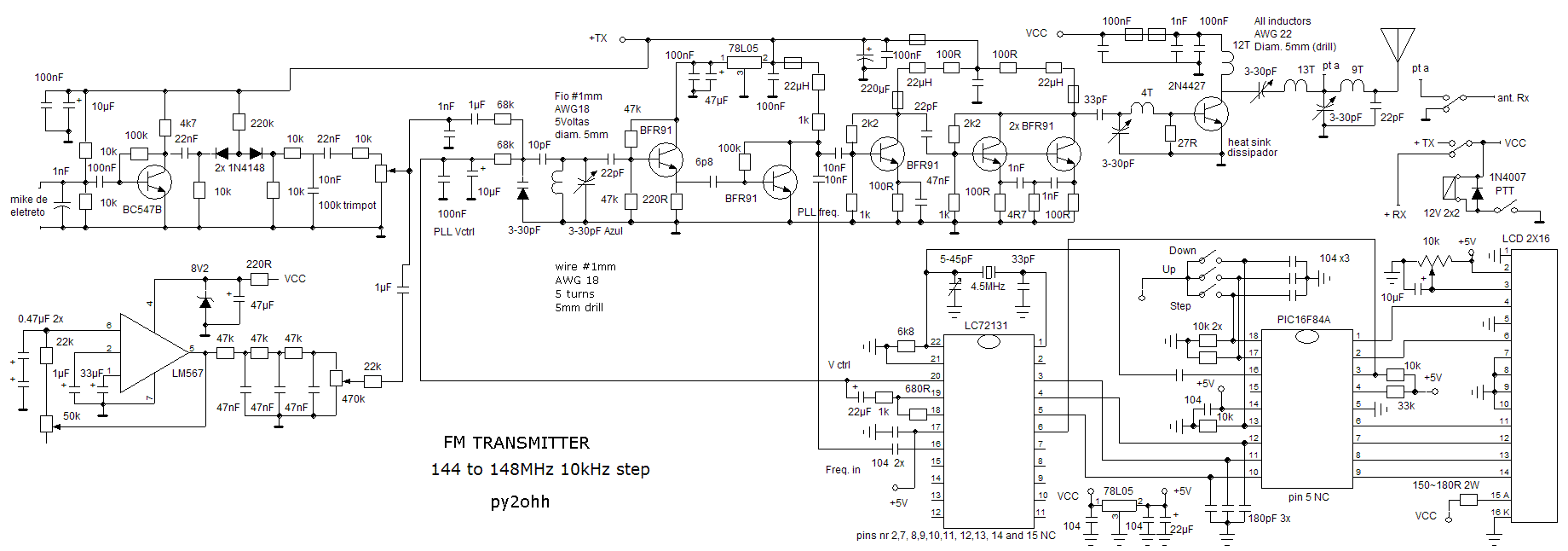

O circuito total
Descrição por bloco
Amplificador de microfone
Utilizamos um bloco padronizado para um microfone de eletreto, com um BC547B (BC548B, 2N2222, BC337, 2N3904) como amplificador de audio, e em seguida um ceifador compressor com 2 diodos 1N4148.
Gerador de tom
Utilizamos na integra o circuito do Luciano PY2BBS com o LM567, no nosso caso fizemos algumas tentativas de substituição dos capacitores eletroliticos de 0.47µF sem sucesso e usamos finalmente os eletroliticos enfatizados pelo Luciano.

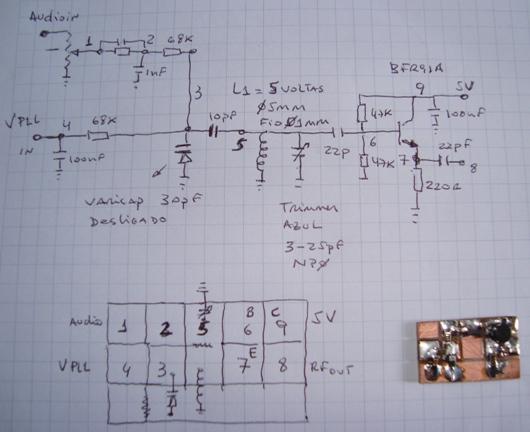

VCO
Aqui o BFR91 foi escolhido e o circuito é simples e facil de reproduzir. A bobina não tem segredos e o diodo varicap pode ser encontrado em seletores de canais de TV (normalmente SMD preto com lista branca).
O sinal de controle (tensão) de frequencia vem do PLL para o varicap que ajusta a frequencia, o trimmer deve ser ajustado para que o oscilador cubra a faixa de 2m (144 a 148MHz).
A modulação em frequencia fica junto ao tanque oscilador e é bastante critica pois necessitamos de microvolts para modular 10kHz em FM.

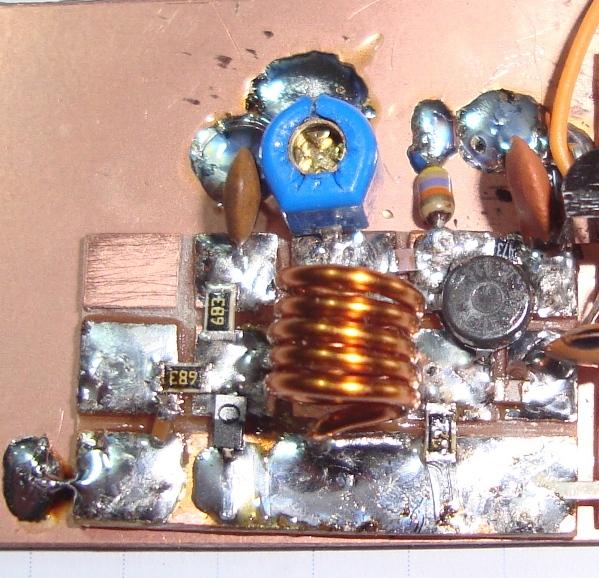

Primeira montagem do VCO
Buffer1
Temos um circuito muito simples e funcional, usamos um BF240 mas um BFR91 ou mesmo um BF494 funcionaria bem. O sinal de saida vai para o PLL como referencia de frequencia e tambem para o proximo buffer amplificador.
PLL
O Ajuste de frequencia, estabilização, memoria é realizado pelo PIC e o PLL. Este circuito já foi descrito aqui no site. PLL 2m
Buffer2 e driver
Desenvolvemos este modulo simples, de banda larga, para utilizar em varios projetos. Os transistores em paralelo do driver podem ser substituidos por um 2N4427 ou similar. A ideia do modulo é ter baixa impedancia na entrada e na saida.

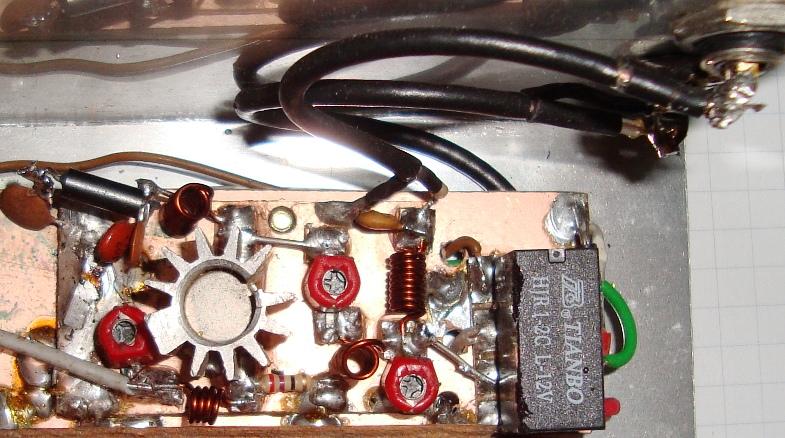

PA
Este modulo foi copiado do circuito projetado pelo colega VU2IF e publicado pelo VU2DEM. É bastante estavel e produz 1W ma saida. As bobinas utilizadas são simples de reproduzir.
Montagem

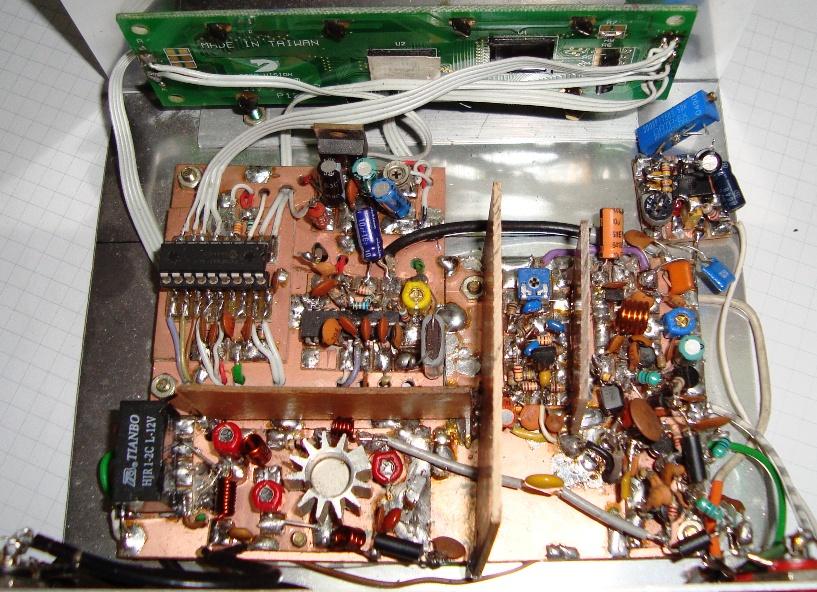

A descrição da montagem será feita em breve. Montamos em modulos, inclusive o PA.
Ajustes
PLL ajuste o trimmer do oscilador para que a frequencia no display seja exata.
VCO ajustar o trimmer para que o PLL mostre "LOCK" (travado) em toda a faixa.
Amplificador de microfone ajustar o trimpot para que a modulação fique dentro de 10Khz não se espalhando, em uma repetidora o excesso de desvio de FM derruba a repetidora nos picos altos de audio (excesso de desvio - sai de frequencia).
Com uma carga de resistiva de 50R 2W, um diodo de germanio e um capacitor de 100nF, montar um medidor de RF. com auxilio de um voltimetro analogico de CC ajustar os trimmers do PA para a maxima tensão. repetir trocando a carga por uma antena de 2m.
Sobretom ajustar como descrito no site do Luciano PY2BBS - caso voce não possua um radio que tenha a procura do subtom automatica procure algum colega que tenha e possa ajudar.
Final
Obtivemos bons resultados com este TX, que podem ser vistos no youtube, com uma antena tipo J fizemos QSO direto com PY2XT o Celso, que mora a uns 8km em linha reta de casa com obstaculos. ... e boa montagem amigos !
73 from py2ohh miguel
The GURI - a simple 2m FM TX - Pout 1W
That is our Guri 2m FM TX , after a long development time, we had much difficulty in designing something on VHF, because it should be simple and easy to find parts on the market.
We would like to leave here at our TKS to PY2EAJ Chuma (PIC-PLL development)(), to Luciano PY2BBS (CTCSS generator), the Indian friends VU2IF (project) VU2DEM (disclosure) and the colleagues who helped in the reporting and signal modulation.
Block circuit
Schematics
Description
by Block
Microphone amplifier
Utilizamos um bloco padronizado para um microfone de eletreto, com um BC547B (BC548B, 2N2222, BC337, 2N3904) como amplificador de audio, e em seguida um ceifador compressor com 2 diodos 1N4148.We use our standard block for an electret microphone, with a BC547B (BC548B, 2N2222, BC337, 2N3904) as audio amplifier, and then a audio compressor with 2 diodes 1N4148
CTCSS generator
We use the circuit from Luciano PY2BBS using a LM567, in our case we made some tests to replace the electrolytic capacitors 0.47µF without success and finally we use eletrolitics emphasized by Luciano.
VCO
Here BFR91 was chosen and the circuit is simple and easy to reproduce. The coil has no secrets and varicap diode can be found at TV Channel modules (if diode varicap is SMD usually the body are black with white).
The control signal (voltage) of the PLL frequency comes to the varicap, tuning the frequency, the trimmer must be adjusted until the oscillator cover the range (144 to 148MHz).
The modulation frequency is in the oscillator tank and is very critical because we need to modulate microvolts to give 10kHz on FM.
First module building VCO
Buffer1
This is a simple circuit and functional, you can use a BF240 BFR91 BF494 or even that work as well. The output signal goes to the PLL as a reference frequency and also to next buffer ..
PLL
O Ajuste de frequencia, estabilização, memoria é realizado pelo PIC e o PLL. Este circuito já foi descrito aqui no site
The frequency adjustment, stabilization is done by the PIC and the PLL. This circuit has been described here on the site.. PLL 2m
Buffer2 and driver
We developed this simple broadband module, for use in many projects. The driver transistors in parallel can be replaced with a 2N4427 or similar. The idea of the module is to have low input and output impedance.
PA
This module was copied from circuit developed by VU2IF and published by VU2DEM. It is very stable and produces 1W output. The coils used are simple to reproduce.
Building
A descrição da montagem será feita em breve. Montamos em modulos, inclusive o PA
The building description will be added soon. We built in modules, including the PA.
Ajustments
PLL: adjust the trimmer until the oscillator frequency on the display is accurate.
VCO: adjust the trimmer so that the PLL shows "LOCK" (locked) throughout the range.
Microphone amplifier: adjust the trimpot so that the modulation is within the 10kHz not spreading, in a repeater excessive deviation of FM cause repeater drops in high peaks in the audio (too much deviation - out of frequency).
With a resistive load of 50R 2W, a germanium diode, a capacitor of 100nF and an analog DC voltmeter we built an RF meter, so adjust the trimmers in the PA for maximum tension. Repeat changing the load by a 2m antenna..
Overtone tuning as described on the website of Luciano PY2BBS - if you does not have a radio that has the search for CTCSS automatically, try to find other colleague who has one and can help you.
Final
We obtained good results with this TX, which can be viewed on youtube, with an J antenna I made a direct QSO with PY2XT Celso, who lives about 8km straight from my home with obstacles.
73 from py2ohh miguel
