FOLHA-SECA -----------------------------ENGLISH scroll down

Baseado no projeto consagrado do AA1TJ Rainey "Snow Fake" .

Este pequeno tx voa longe ............

Resolvemos montar uma versão para 40m do "Snow Flake". Utilizamos um 74LS00 e ainda um 74S00 com igual resultado e um cristal de 40m, 7020Khz na subfaixa de CW. Uma adaptação no LPF e alteramo a manipulação para o negativo.

Conseguimos um QSO com o Paulo PY3PR de Xangri-la, RS (749km) recebemos 579 nada mau com 40mW e 11633 milhas por Watt ou 18725 km/W. No mesmo dia a tarde fomos escutados em Macaé, RJ.

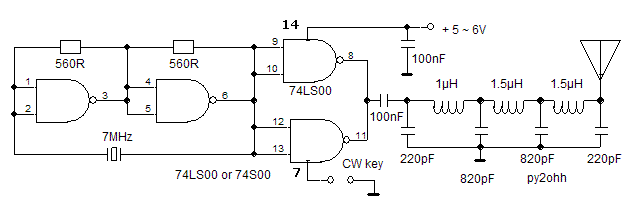

Esquema

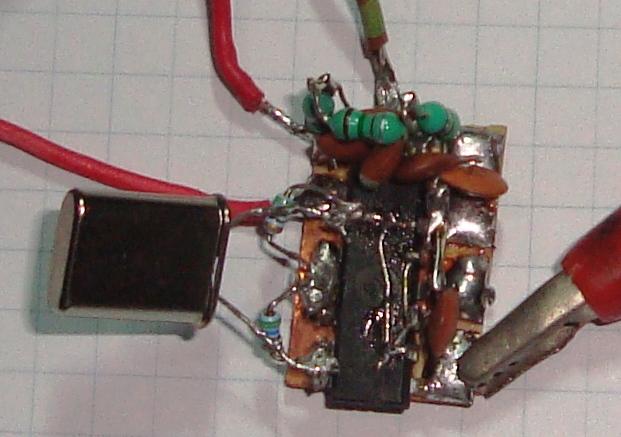

Foto do prototipo

Com 5V tivemos 30mA e 23mW na saida.

Com 6V tivemos 40mA e 40mW na saida.

73 de py2ohh miguel

+++++++++++++++++++++++++++++++++++++++++++++++++++++

FOLHA-SECA "dried leaf"

Basead in the project from AA1TJ Rainey "Snow Fake" .

This litle TX flies far ............

We buit a version for 40m of "Snow Flake". We use a 74LS00 or 74S00 with same results. We use a 40m cristal, 7020Khz CW. We made a adaptation in the LPF and change the CW keing to ground.

WE made a QSO with Paulo PY3PR de Xangri-la, RS (749km) received 579 not so bad for 40mW output and 11633 miles per Watt or 18725 km/W. In same day in Macaé, Rio de Janeiro State a ham listened me.

Schematics

Foto do prototipo

With 5V @ 30mA => 23mW output.

With 6V @ 40mA => 40mW output.

73 from py2ohh miguel
