FLL a PIC

VFO e FLL

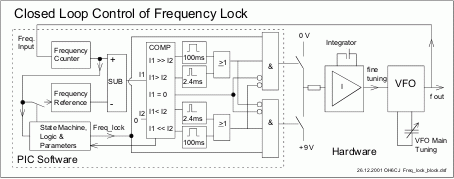

Um travador de VFO com frequencimetro acoplado, mais dois Offset.

Original e software :

http://www.qsl.net/om3cph/counter/counter.html

Este FLL foi desenvolvido por OH6CJ Osmo e foi publicado no site acima.

Montamos e aprovamos, trabalha muito bem.

Nossa montagem foi em caixa separada, com dois mini plugs banana estereo para o sinal de RF, o sinal de controle e a alimentação.

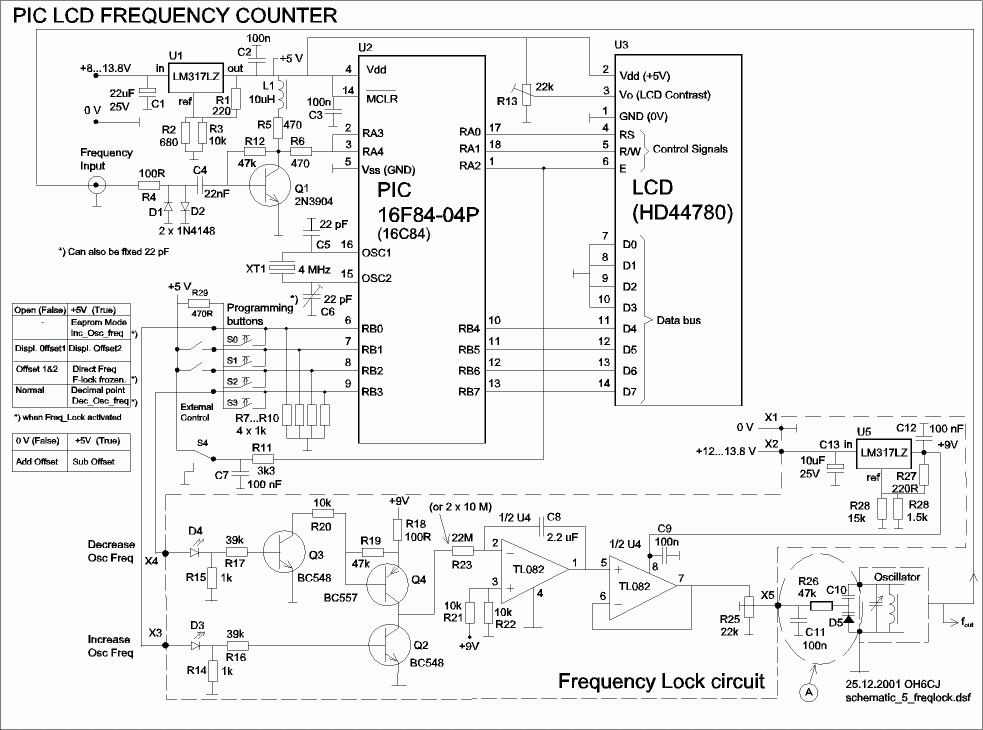

Esquema :

C8 utilizamos dois eletroliticos de 4.7microFarads em serie positivo com positivo (bipolar) ficando sem polaridade.

O CI LM317 foi substituido por um 78L05, pois nosso display comporta esta alimentação.

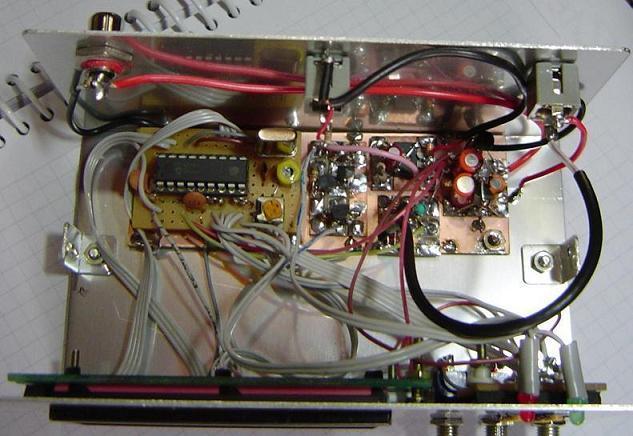

O PIC foi montado em placa padrão e o integrador TL082 em modulos (a direita), o frequencimetro pode ser utilizado em separado pois a alimentação pode vir pela tomada RCA a esquerda. Normalmente a alimentação e sinal de RFvem pela tomada a direita e o sinal (tensão) de referencia para o varicap sai pela tomada ao centro. Cabos flat cable facilitam a montagem



Publicaremos em breve montagens de VFOs controlados por este FLL

Outro FLL na WEB ( O Celso PY2XT montou e aprovou) : IK3OIL FLL.

Dúvidas e problemas com a montagem escrevam para mim.

73 de PY2OHH Miguel



PIC FLL

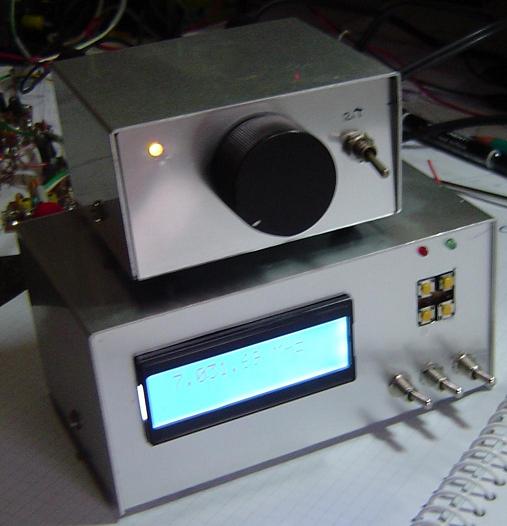

Picture: VFO and FLL

A VFO LOCKER with frequency counter and two frequency Offset.

Original and software: http://www.qsl.net/om3cph/counter/counter.html

This FLL was developed by OH6CJ Osmo and was published at the site above.

We mount and we approve, it works very well.

Our assembly was in separate box, with two banana plugs stereo for the RF signal, the control signal and the power supply.

Schematics::

C8 :we use two eletrolitic capacitors of 4.7microFarads in series positive connected with positive (bipolar).

The IC LM317 was replaced with 78L05, it depends of amount of display current.

Picture: The assembly is ease using Flat cable.

We will soon publish controlled assemblies of VFOs for this FLL

Another FLL in the WEB (Celso PY2XT built and approved): IK3OIL FLL.

Doubts and problems write to me.

73 de PY2OHH Miguel
