FILTROS
LADDER
Construindo um filtro de 12MHz.
Cristais até 8MHz são otimos para filtros de CW ou
estreitos (menores que 1kHz de BW), acima de 8MHz são otimos
para SSB ou de banda mais larga ( de 1kHz e acima de BW).
Escolhi 3 lotes de cristais, sendo um lote de 17 cristais de um
fabricante (Hooray), 11 do mesmo lote e de outro fabricante (Hele), e 5
escolhidos primeiramente a mão de um fabricante sem levar
em conta o lote (Hele).

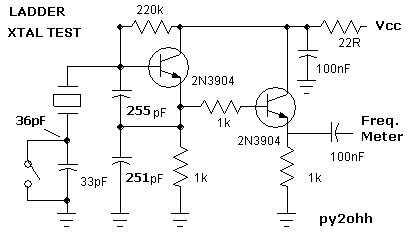

Coloquei um a um soldado no circuito oscilador :
Note que o valor dos capacitores foram alterados para o valor medido
com o LC meter, originalmente coloquei 270pF ceramico (medidos antes da
montagem) e ainda o valor em pF da medida efetuada no ponto indicado
com a chave aberta e sem o cristal (36pF).
Os cristais foram soldados e medidos um a um, com a chave aberta e
depois fechada, com o auxilio de um frequencimetro com
resolução de 10Hz e os valores foram anotados, para
facilitar usei o excell para tabelar :
| |
1200xxx |
1200xxx |
|
|
1200xxx |
1200xxx |
|
|
1200xxx |
1200xxx |
|
| 10 |
150 |
432 |
|
j |
167 |
461 |
|
a3 |
184 |
476 |
xxx |
| 11 |
152 |
438 |
|
d |
176 |
474 |
|
a5 |
184 |
478 |
yyyy |
| 17 |
153 |
415 |
|
i |
176 |
470 |
xxx |
a2 |
186 |
475 |
xxx |
| 1 |
155 |
435 |
|
k |
176 |
474 |
xxx |
a4 |
186 |
474 |
xxx |
| 2 |
157 |
427 |
|
e |
178 |
476 |
|
a1 |
192 |
479 |
|
| 12 |
161 |
421 |
|
f |
178 |
465 |
|
|
|
|
|
| 14 |
162 |
429 |
|
g |
179 |
470 |
xxx |
|
185 |
474,25 |
|
| 9 |
168 |
444 |
|
h |
179 |
470 |
xxx |
media |
1200185 |
1200474 |
|
| 15 |
169 |
437 |
|
a |
184 |
472 |
yyyy |
Cxtal |
4,6pF |
|
|
| 16 |
169 |
435 |
|
b |
184 |
467 |
|
|
|
|
|
| 13 |
180 |
448 |
xxx |
c |
189 |
481 |
|
|
|
|
|
| 6 |
181 |
455 |
|
|
|
|
|
|
|
|
|
| 8 |
182 |
451 |
|
|
177,5 |
471 |
|
|
|
|
|
| 3 |
183 |
447 |
xxx |
media |
1200177 |
1200471 |
|
|
|
|
|
| 7 |
183 |
446 |
xxx |
Cxtal |
4,6pF |
|
|
|
|
|
|
| 4 |
186 |
456 |
|
|
|
|
|
|
|
|
|
| 5 |
186 |
447 |
xxx |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
183 |
447 |
|
|
|
|
xxx |
escolhidos |
|
|
|
| media |
1200183 |
1200447 |
|
|
|
|
YYYY |
outro
lote |
|
|
|
| Cxtal |
5pF |
|
|
|
|
|
|
|
|
|
|
Do lote 1
escolhemos os xtais 3, 5,
7 e 13 com variação maxima de 60Hz
Do lote 2 escolhemos os xtais i, k, g e h com variação
maxima de 40Hz
Do lote 4 escolhemos A2, A3 e A4 e resolvemos substituir o cristal A5
pelo a do segundo lote, ficando a variação maxima em 40Hz.
Na parte inferior calculamos as medias de frequencia e indicamos a
leitura media do valor medido em pF de cada cristal, medidos
individualmente e diretamente em um LCmeter.

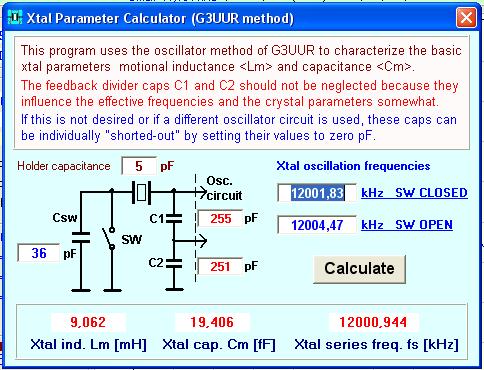

Do lote 1 faremos um filtro de 3kHz de BW ... abrindo o software Dishal
e no menu principal escolher xtal e G3UUR method, preencher os dados
conforme tabelado e acionar a tecla "CALCULATE" :
Anote os valores calculados Lm, Cm, frequencia serial do xtal e o valor
da capacitancia media dos xtais (5pF no caso).
Feche esta janela e volte a tela principal do software DISHAL, preencha
os campos com os dados anotados e coloque a banda passante desejada, no
nosso caso 3kHz, e o ripple (mantive 0,5dB).

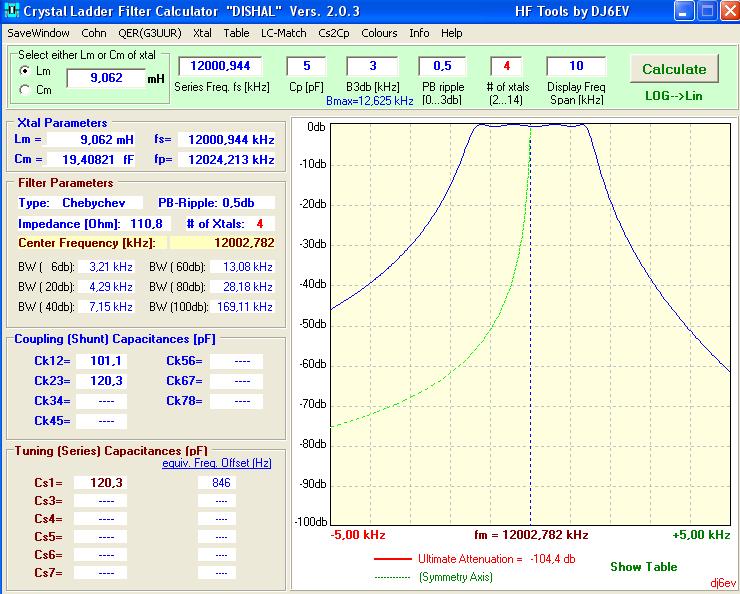

Clique em calculate :

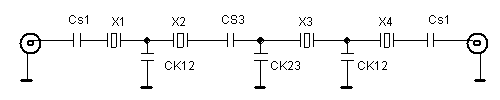

Ai Temos nosso filtro :
Cs1= Ck23 = 120pF
Ck12 =100pF
Impedancia de entrada e saida =110,8 Ohms
Montamos o filtro no receptor de 40m tipo bitx que tem uma impedancia
de cerca de 200 Ohms, sem acertar o casamento de impedancias, ligamos o
PC via placa de som e analisador de
spectro :

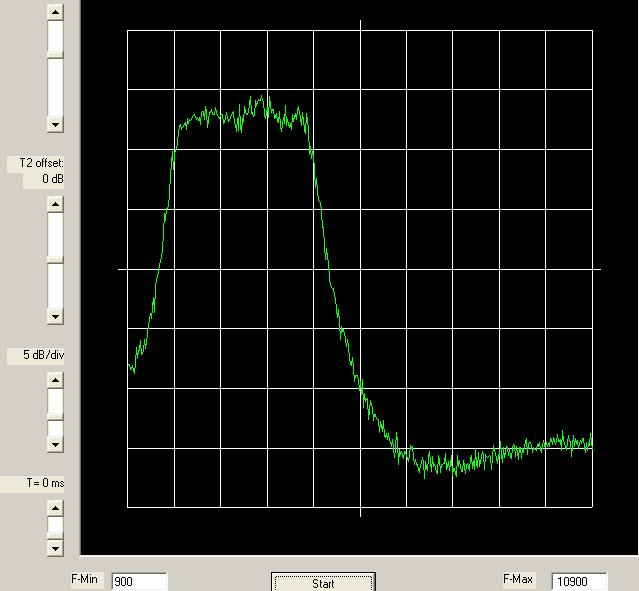

FIGURA : temos o filtro com otimo aspecto, 3kHz de BW e cerca de 30dB
de atenuação a 2kHz acima, como o filtro esta montado no
radio a curva dele depende da respostas de audio de todo o sistema,
mesmo assim o filtro parece otimo.

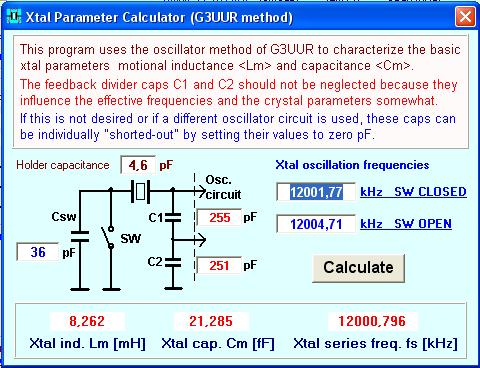

Do lote 2 faremos um filtro de 2kHz de BW ... abrindo o software Dishal
e no menu principal escolher xtal e G3UUR method, preencher os dados
conforme tabelado e acionar a tecla "CALCULATE" :
Anote os valores calculados
Lm, Cm, frequencia serial do xtal e o valor
da capacitancia media dos xtais (4,6pF no caso).
Feche esta janela e volte a tela principal do software DISHAL, preencha
os campos com os dados anotados e coloque a banda passante desejada, no
nosso caso 2kHz, e o ripple (mantive 0,5dB).

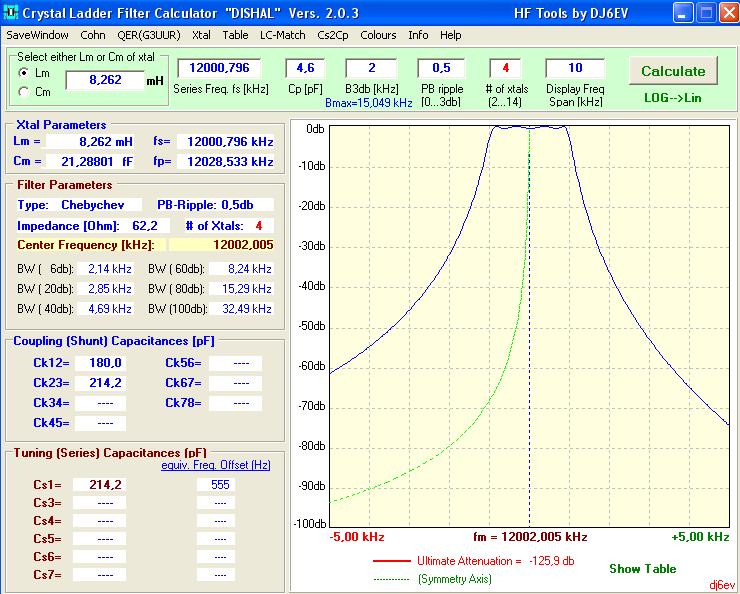

Clique em calculate :
Ai Temos nosso
filtro :
Cs1= Ck23 = 214,2pF (220pF)
Ck12 =180pF
Impedancia de entrada e saida =62,2 Ohms
Montamos o filtro no receptor de 40m tipo bitx que tem uma impedancia
de cerca de 200 Ohms, sem acertar o casamento de impedancias, ligamos o
PC via placa de som e analisador de
spectro :

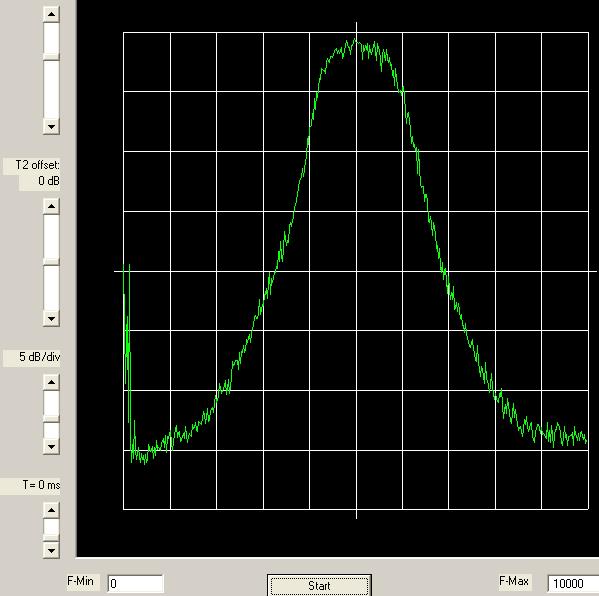

FIGURA : Ficou com 1,8kHz aproximadamante e 35 dB de
atenuação nas laterais, a recepção em SSB
ficou boa mas um pouco aguda.... para QRP temos maior
concentração de energia.
Do lote 3 faremos um filtro de 800Hz de BW, ideal para CW ... abrindo o
software Dishal
e no menu principal escolher xtal e G3UUR method, preencher os dados

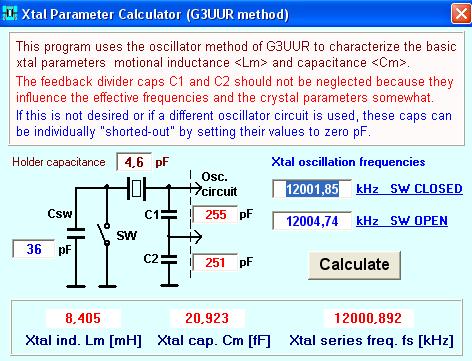

conforme tabelado e acionar a tecla "CALCULATE" :
Anote os valores calculados
Lm, Cm, frequencia serial do xtal e o valor
da capacitancia media dos xtais (4,6pF no caso).
Feche esta janela e volte a tela principal do software DISHAL, preencha
os campos com os dados anotados e coloque a banda passante desejada, no
nosso caso 0,8kHz, e o ripple (mantive 0,5dB).

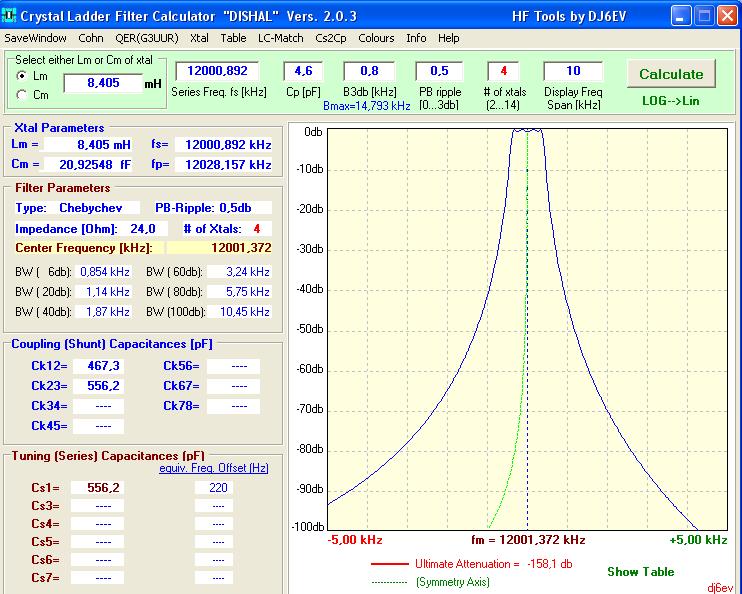

Clique em calculate :
Ai Temos nosso filtro :
Cs1= Ck23 = 556,2pF (560pF)
Ck12 =467,3pF (470pF)
Impedancia de entrada e saida =24 Ohms
Montamos o filtro no receptor de 40m tipo bitx que tem uma impedancia
de cerca de 200 Ohms, sem acertar o casamento de impedancias, ligamos o
PC via placa de som e analisador de
spectro :

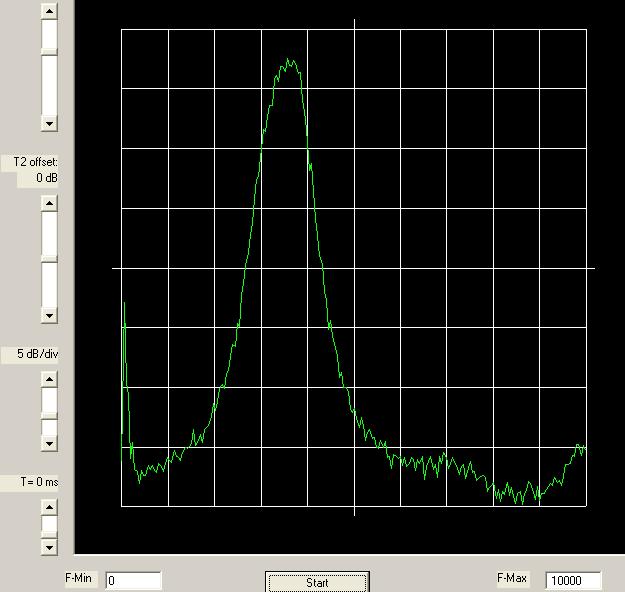

FIGURA : Ficou com 600Hz
aproximadamante e cerca de 40 dB de atenuação nas
laterais, a recepção em SSB
ficou mito critica, ams em CW ficou excelente .....
Vejam como melhorar este filtro casando as impedancias... em como
simmular filtros ladder nesta home page.
73 de py2ohh miguel
