FILTROS ATIVOS COMO CALCULAR

Tenho montado uma serie de filtros e praticamente não tenho conseguido bons resultados, os filtros que tiveram bom desempenho eram montado depois do amplificador de audio e se porventura fossem montados antes do amplificador de audio perdiam o bom desempenho.

Recentemente consegui na internet um arquivo da TEXAS que ajudou muito, pois eu não sabia como ligar filtros a uma fonte simples, sem dupla polaridade. Repasso este arquivo para quem quizer projetar um filtro e ainda para quem não gosta muito de calculos fiz uma planilha Excel que faz os calculos automaticamente.

Arquivo do filtro (em ingles) filter desing in thirty seconds

Planilha de calculo (em portugues) filtrosativos.xls

Resultados praticos

A. Desenhando um filtro passa baixas para um receptor de conversão direta.

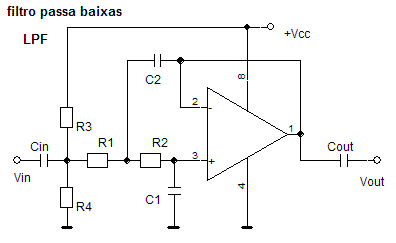

Filtro passa baixas

Valores atribuidos

Frequencia de corte 3kHz

Capacitor C1 2,2nF C2= 4,4nF1

R3=R4= 100k

R1=R2 (calculado 17,05k) utilizamos 18k

Grafico do circuito calculado feitos por software dedicado (compare com os resultados abaixo item2)

Resultados praticos

Teste feito no RX CARCARÁ montado antes do amplificador de audio, imagens no PC de um analizador de espectro de audio

Eixo X frequencia 1kHz por divisão

Eixo Y ganho em dB 5dB por divisão

1. Sem filtro (note que existe uma filtragem inerente abaixo de 1kHz)

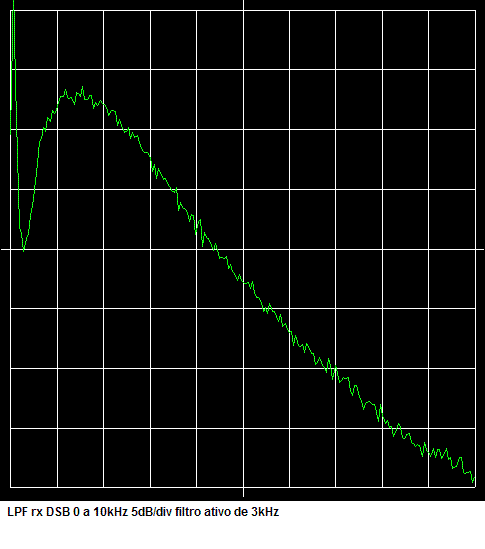

2. Com filtro

3.Desenhamos outro filtro agora com corte em 3,5kHz

Alteração em

R1=R2 (calculado 14,61k) utilizamos 15k.

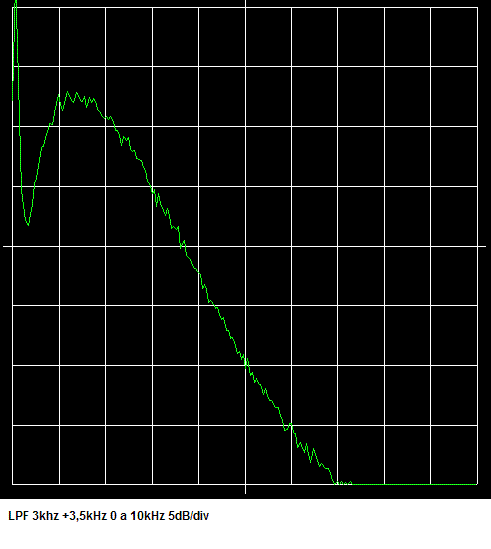

Resultado com filtros passa baixas de 3kHz e o de 3,5kHz ligados em serie

B. Desenhando um filtro de CW, para um receptor de conversão direta.

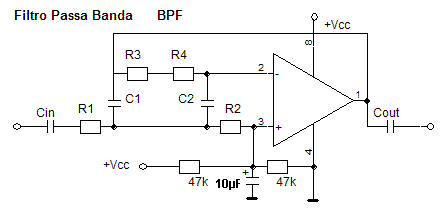

Filtro passa banda

Valores atribuidos

Frequencia de corte 1000Hz

C1=C2 = 2n2 escolhido

R1=R4 = calculado 72,34k usei 68k

R3+R4 =1,378M usei 1,5M

Cin Cout = 100nF escolhido

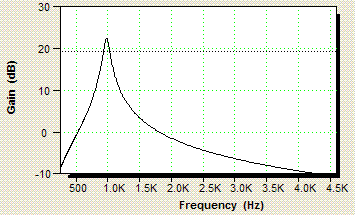

Grafico do circuito calculado feitos por software dedicado (somente do filtro de 1kHz)

Como necessitamos de uma banda maior para sintonizar e ter uma rejeição lateral melhor, optamos por colocar outro filtro, em serie, com centro em 800Hz

Valores atribuidos

Frequencia de corte 800Hz

C1=C2 = 2n2 escolhido

R1=R4 = calculado 90,43k usei 100k

R3+R4 =1,722M usei 1,8M

Cin Cout = 100nF escolhido

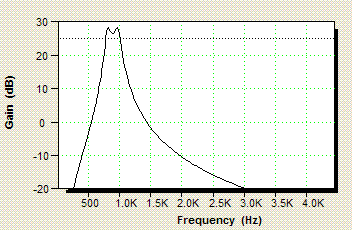

Grafico do circuito calculado feitos por software dedicado (filtros de 800Hz e 1kHz em serie) (compare com os resultados abaixo item 2).

Resultados praticos

Teste feito no RX CARCARÁ montado antes do amplificador de audio, imagens no PC de um analizador de espectro de audio

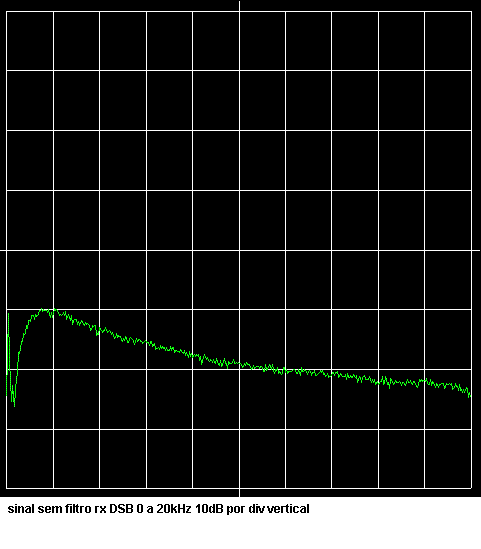

1. Sem filtro

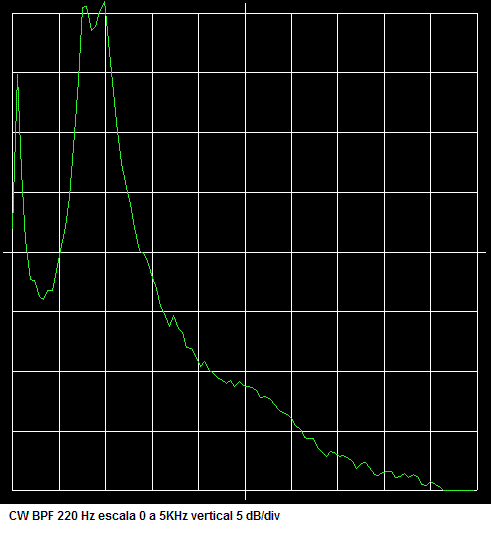

2. Com os filtros em serie

Conclusão

Testes realizados apos a montagem do Rx, demonstram uma otima perfomance dos filtros, o filtro passa baixas ajuda muito na recepção, eliminando interferencias laterais. Em CW o resultado é surpreendente, poi o filtro passa banda, traz sinais debeis para a tona, tornando-os destacados do ruido.

73 de py2ohh e boas montagens
