AVALIANDO UM RECEPTOR

Podemos usar uma ferramenta muito simples e disponivel para avaliar o desempenho, da resposta de frequencias de audio, de receptores. Tambem é possivel ajustar online filtros ladder ou checar o desempenho de filtros de audio.

Esta ferramenta é o analisador de espectro de audio.

Eu recomendo o uso do analisador de espectro desenvolvido pelo meu xará o Onno PA2OHH. Este software foi desenvolvido para radioamadores esta disponivel na pagina do ONNO PA2OHH. No link inclusive há muitos exemplos de medições como software.

Outro software interessante é o osciloscopio de duplo canal, que tem embutido um gerador de audio duplo, um analisador de espectro e outros aplicativos. Apesar deste analisador não ser a ferramenta ideal (não possui uma amostragem de sinal variavel e não apaga as primeiras amostras) é uma ferramenta interessante pois é possivel gerar sinais enquanto se usa o osciloscopio e tambem admite o uso de entrada por uma placa e saida por outra (tipoUSB). http://www.zeitnitz.de/Christian/scope_en

Conectamos a saida de auto falante a entrada de microfone do PC. Ligue o radio em uma antena e sintonize de forma a ouvir somente QRN (ruido atmosferico) e não QRM (ruidos eletricos ou interferencias) e longe de estações e outros sinais. Este sinal de entrada é um ruido branco.

Vamos aos resultados :

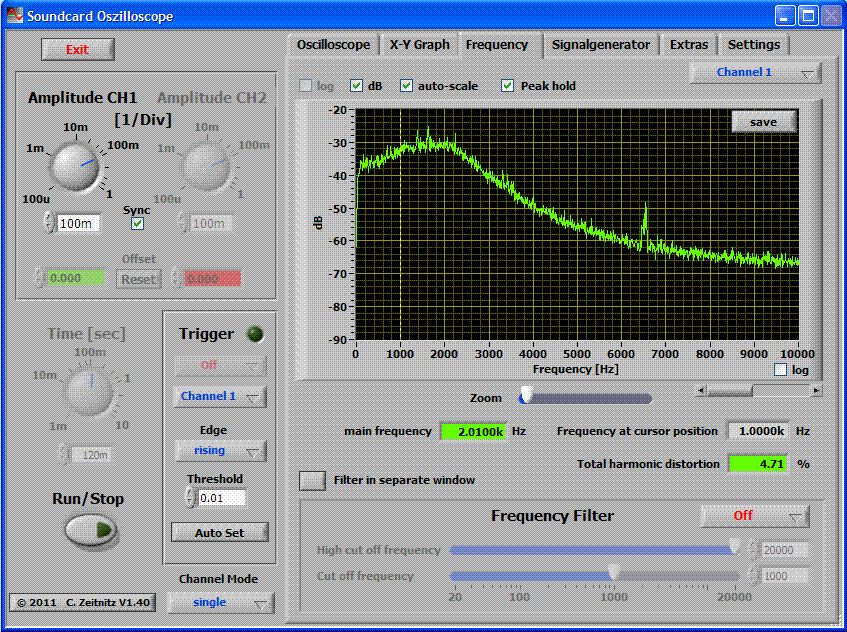

Sinal do ARARINHA5 no osciloscopio/analisador do Zeitnitz.

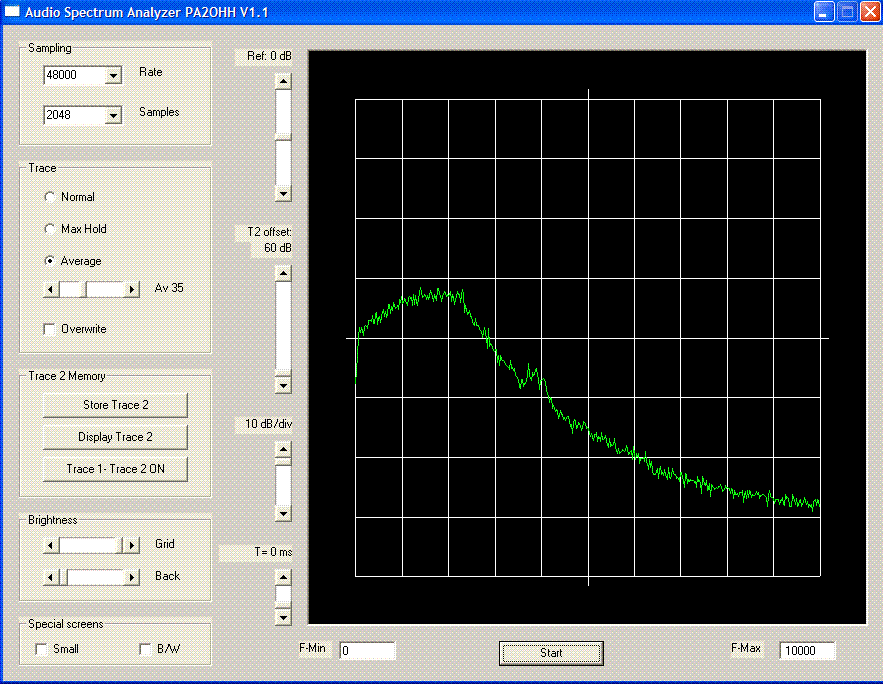

Sinal do ARARINHA5 no software do PA2OHH

Para ajuste de filtros ladder, com o software do Onno, regular a amostragem media (average) em um numero baixo, de tal forma a cada ajuste ser possivel observar as alterações (os outros softwares não possuem este recurso).

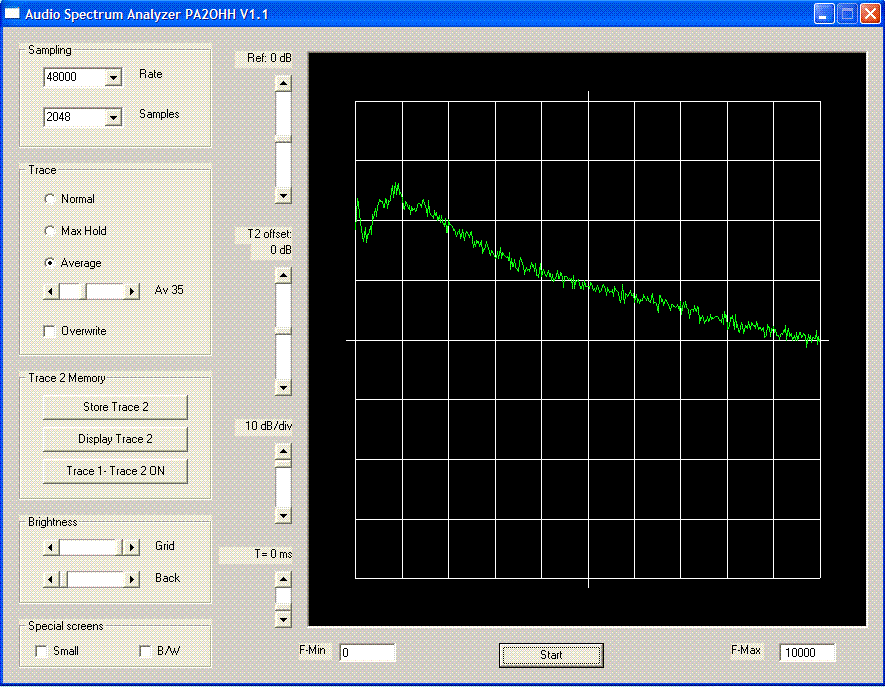

Carcará multibanda com filtro de passa baixa, note a resposta comum em receptores regenerativos e de conversão direta.

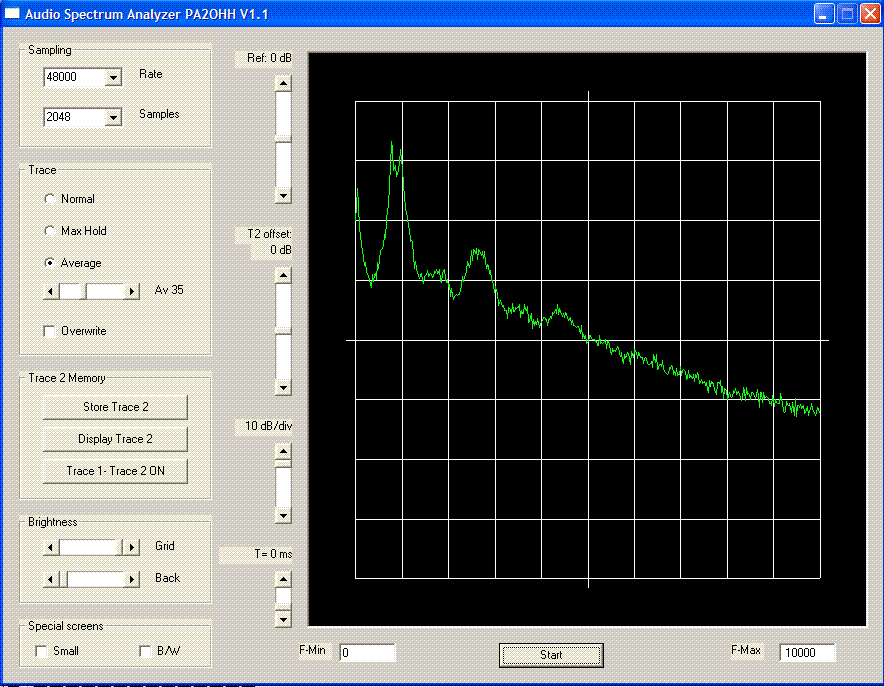

Carcará multibanda com filtro de CW agudo entre 800 e 1000Hz.

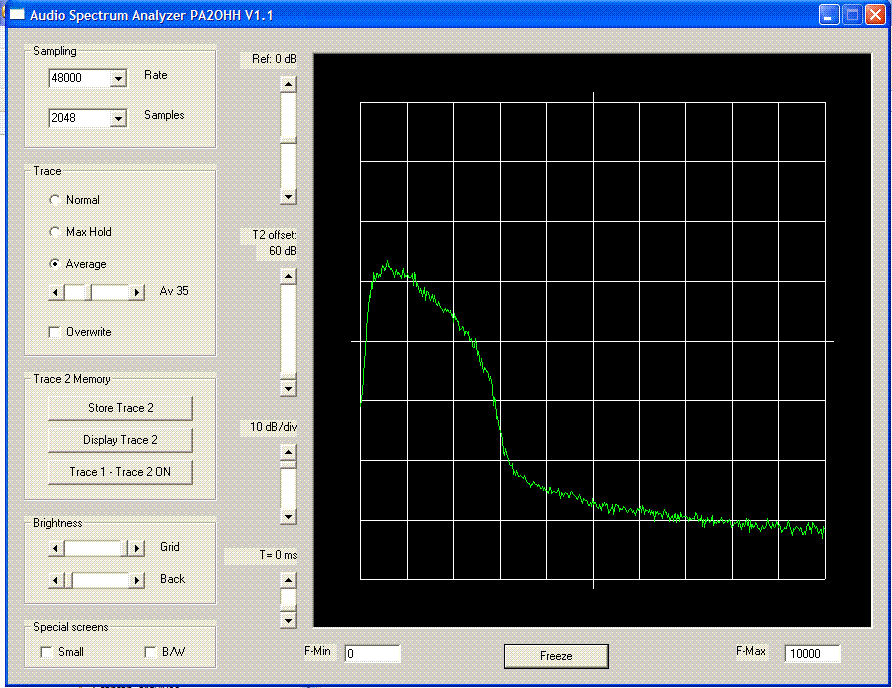

Kenwood R1000 receptor, modo LSB. Filtro definido de 2,5Khz 30 a 40dB (3 a 4 divisões verticais) de atenuação em realação a banda passante.

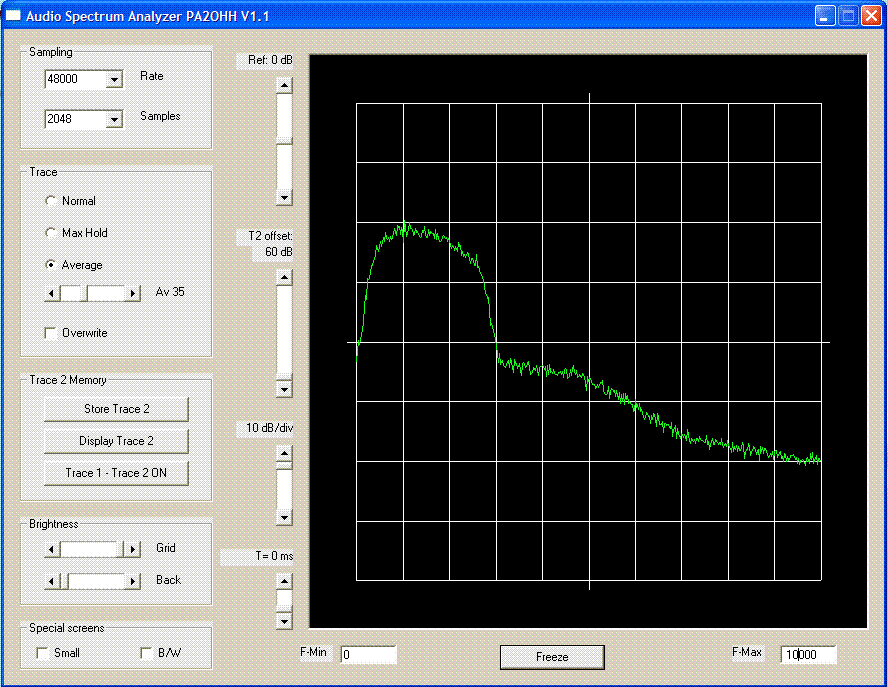

FT817 em LSB

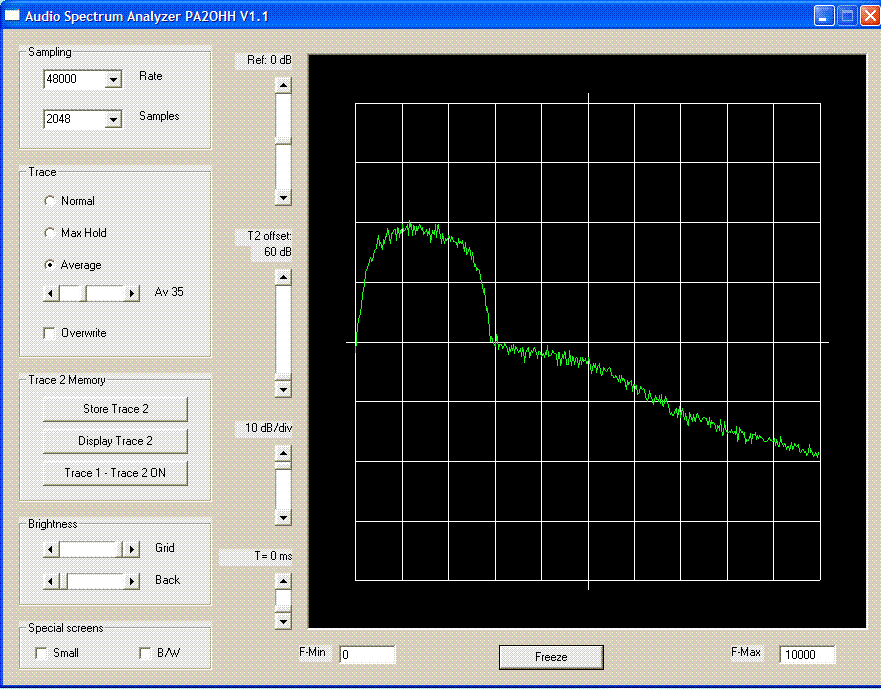

FT817 em CW

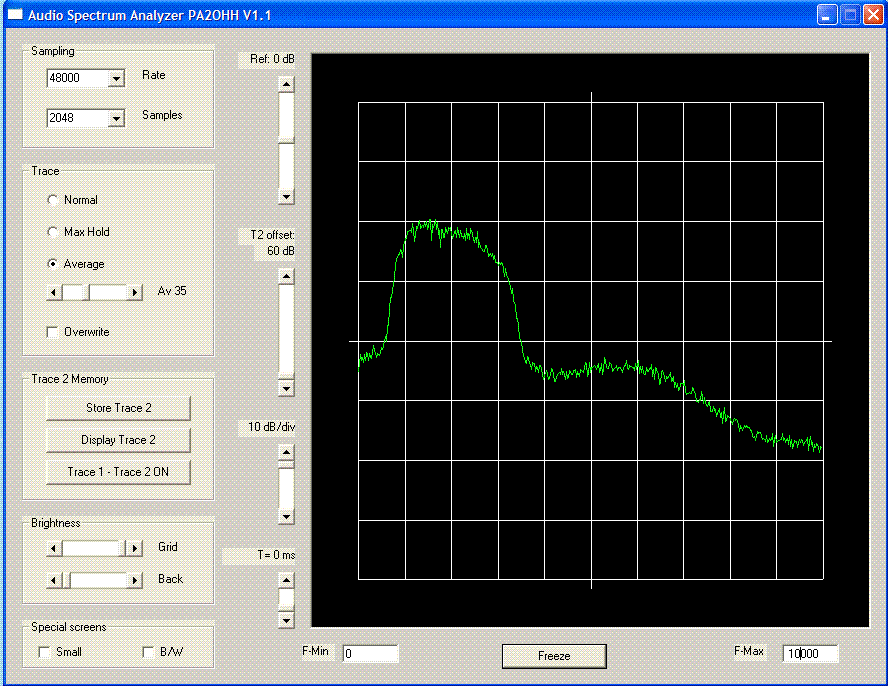

FT817 em Digital

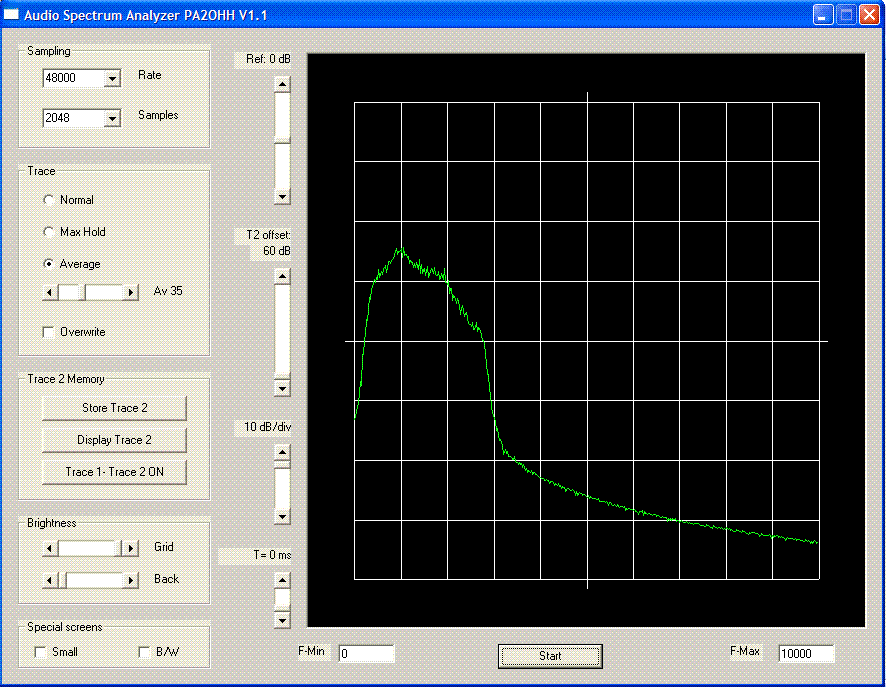

FT7 (sem o B) em LSB

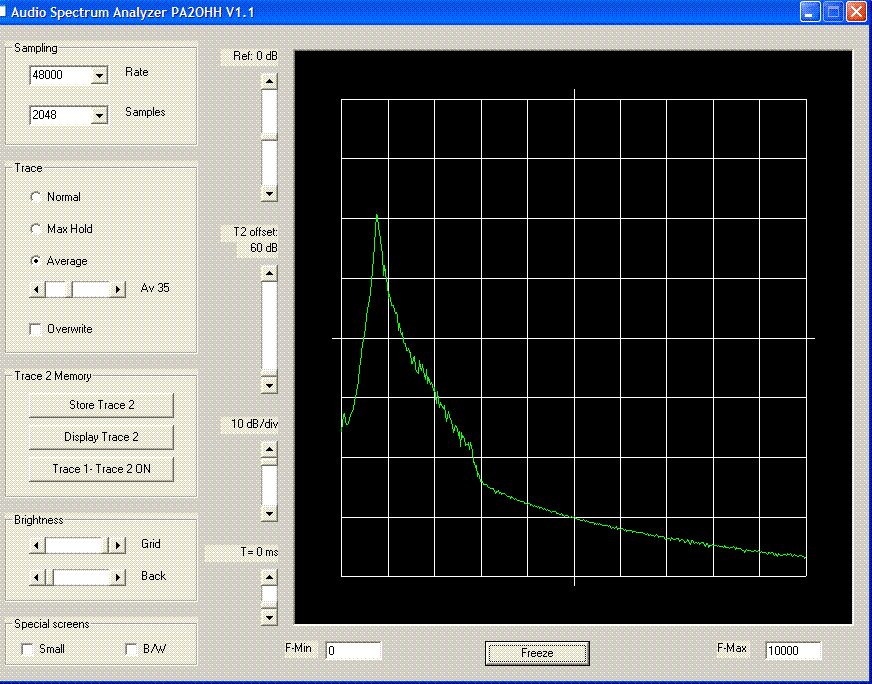

FT7 em CW

Olhando as imagens dá para perceber porque eu gosto tanto da recepção de CW do FT7 !

Como estou ajustando alguns filtros, em outra pagina colocaremos mais exemplos. Tambem estou fazendo testes com um gerador de varredura de HF e devo oportunamente divulgar esquema e aplicações.

73 de py2ohh miguel
