HF com o RTL283 sem UPCONVERTER

Baseado nas informações do vendedor offbike125  do Ebay.

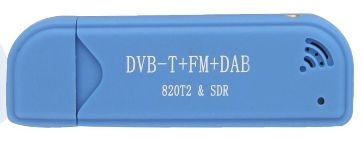

A alteração no dongle RTL283+820T é simples e usa dois capacitores de 1nF, podendo ser até 2n2, mais um mini toroide e dois fios finos 0,2mm (awg36 a 40). A maior dificuldade é fazer a solda na placa do RTL.


RTL283+820T trabalha com FI de 3,57MHz e o 820T2 trabalha com FI de 6MHz
O meu é dos antigos o 820T.

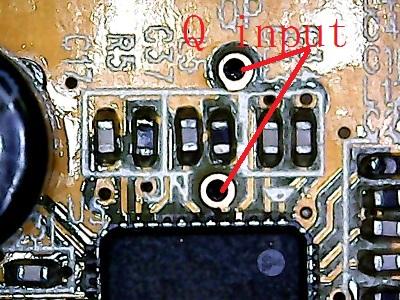

Mas internamente tudo é semelhante, a conexão deve ser feita onde indicado :


são ligados dois fios esmaltados nestes pontos

Para iniciar o trabalho, estanhe as pontas do fios.

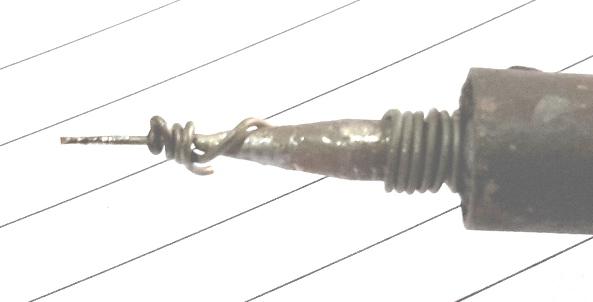

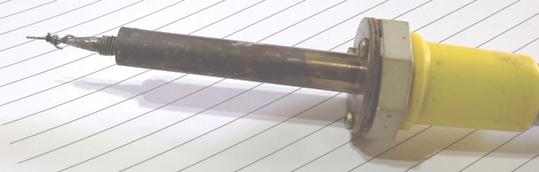

A ponta do ferro de solda que tenho era grande e fiz uma adaptação



com um fio estanhado fino e rigido, enrolei o fio na ponta do ferro de solda, torcendo com um alicate para ficar bem firme.



Agora é necessario remover o verniz nos pontos de soldagem do dongle.

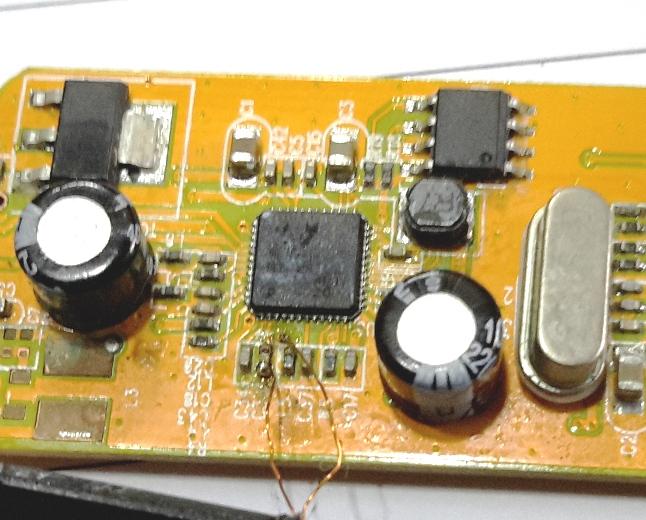

E soldar  os fios







Os dois fios podem ser trançados ou enrolados entre si para aumentar a rigidez.
Por uma questão de teste e facilidade levei os dois fios para fora... abri com a ponta nova do ferro de solda, duas aberturas por onde passei os fios.
Trancei os dois fios e passei tres vezes pelo furo de um toroide pequeno.
Este toroide não é critico podendo ser do tipo mole ou do tipo duro, pois trata-se apenas de uma especie de filtro.
As duas extremidades dos fios foram soldadas em dois capacitores em serie, de 2200pF (2n2) SMD e a saida destes ligadas a uma antena externa. (V invertido de 40m)

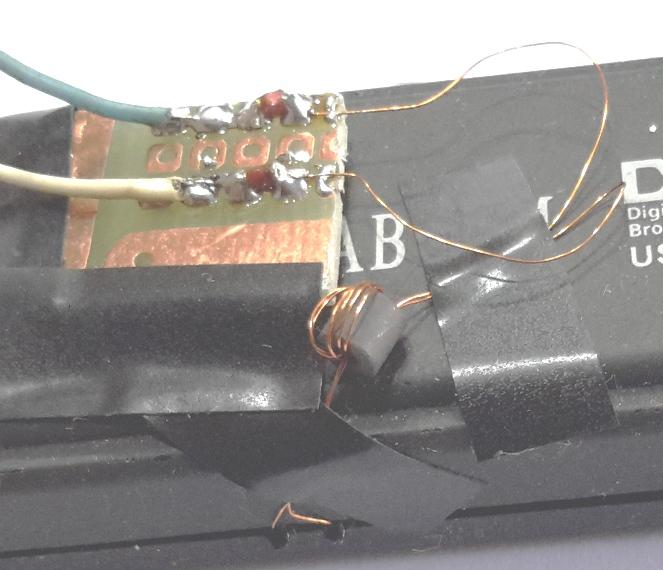

Toroide com 3 voltas e na placa PCI em vemelho dois capacitores de 2n2 e os dois fios de saida para antena.

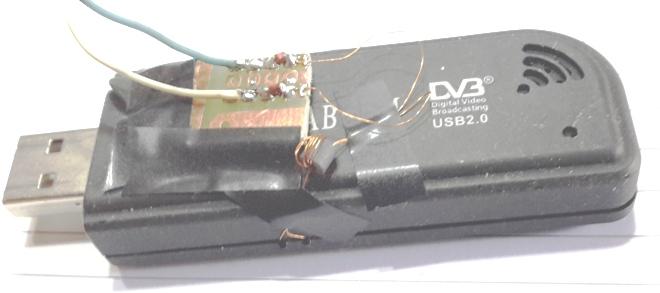

O resultado do trabalho não ficou uma maravilha ...mas para teste ficou bom.
O colega japones do Ebay, faz o serviço colocando esta saida em um conector femea P2 de 3,5mm, e colocando tudo dentro do Dongle. Nas fotos parece isolar com fita isolante.


Como usar no HDSDR ...leia antes, para saber o que voce realmente precisa !
Eu já tinha o HDSR e SDRSharp instalados somente não tinha a DLL para direct sample para o HDSDR.
A rotina de instalação pode ser vista em varios sites, caso queira dê uma espiada no site do HDSDR. Ou ainda no site do SDRSharp.
No meu gosto o HDSDR funcionou melhor, mas é preciso estar familiarizado com o funcionamento do software.

1. Dowload estes arquivos
zadig
HDSDR
ExtIO_RTL.dll

2. Descopactar o Zadig

3.  Instale o HDSR e coloque o ExtIO_RTL.dll na pasta do HDSR.

Caso vc tenha já instalado o HDSR somente acrescente este arquivo na pasta.

4. Coloque o dongle modificado na USB do PC.

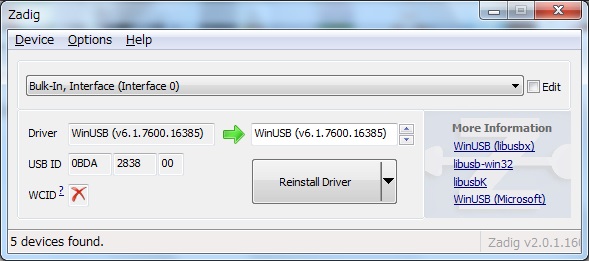

5. Configure o Zadig  colocando  "all devices" em options.


Selecione interface  0 e reinstall driver to WinUSB

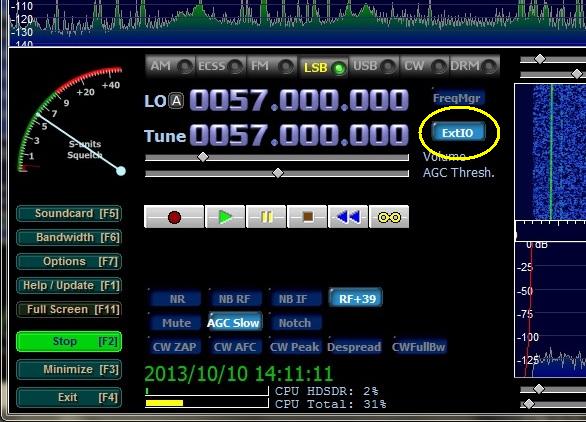

6. Acione o HDSDR

click no botão ExtIO



Configurar conforme foto :


(escolha Q input...e se não funciona escolha I input)

lembre-se para usar o dongle normalmente acima de 24MHz ... este ajuste devera ser reconfigurado e tambem no inicio outro driver devera ser acionado, alem logico a conexão de antena sera no ponto antigo.

Com o SDRSharp tambem funciona, mas é preciso configurar para direct sampling (escolha I branch...e se não funciona escolha Q branch).

Escutei muito bem estações de AM em ondas medias e estações de SSB e CW em 40m ... creio que funcione melhor com filtros passabanda e amplificador de RF. Interferencias e imagens aparecem mas acabei de montar e ainda não deu para testar ...em breve colocaremos outras informações ... qualquer dúvida escrevam..

VIDEO 80m AM

VIDEO 80m SSB


73 de py2ohh miguel
