DOBRADOR DE FREQUENCIA DIGITAL - DIGITAL FREQUENCY DOUBLER

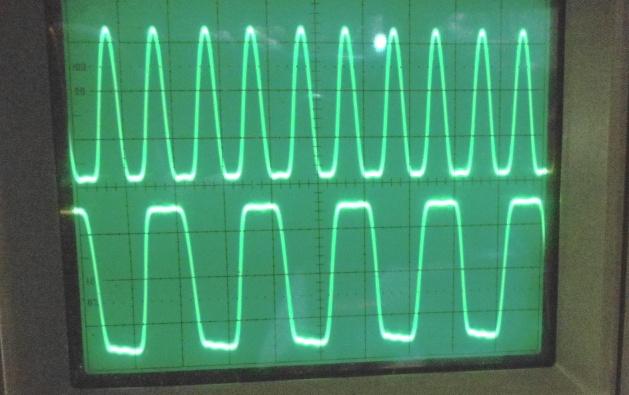

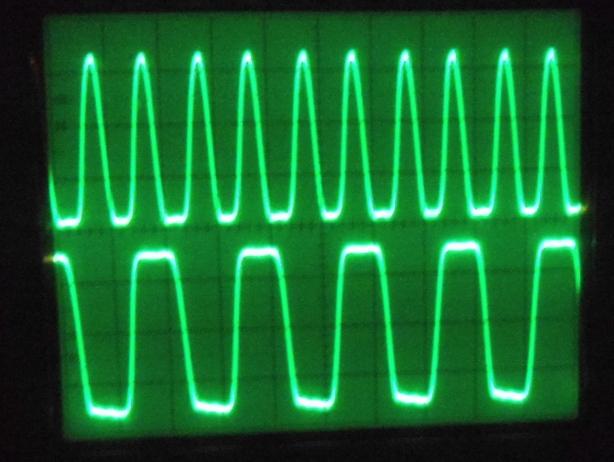

Foto : Sinal do oscilador a cristal onda quadrada em baixo (10MHz), acima frequencia dobrada (20MHz)

Este circuito surgiu de uma discussão sobre dobradores de frequencia, de 10MHz para 20MHz, no grupo QRP-BR do Yahoo grupos.

O link foi enviado pelo Edson PY2SDR, de onde partimos o trabalho.

LINK ESQUEMA DO DOBRADOR

Usamos o 74HC02 um Ci com maior potencial de atingir frequencias mais elevadas e após algumas modificações chegamos a um circuito que vai bem até 15MHz (baixando o valor dos capacitores e dos resistores é possivel ir um pouco acima; bem como aumentar a tensão de alimentação até no maximo até 8V).

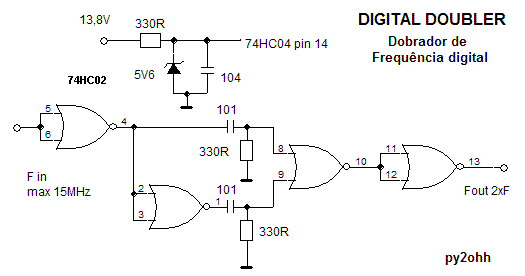

Esquema do dobrador

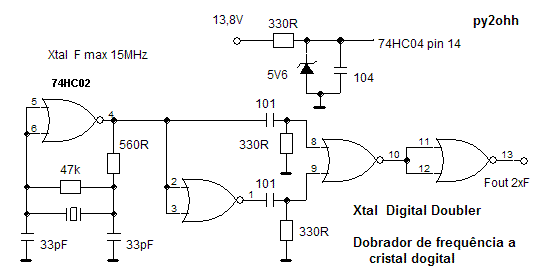

Esquema do dobrador com o oscilador a cristal

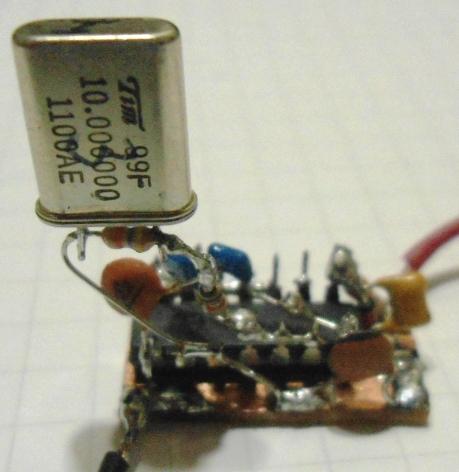

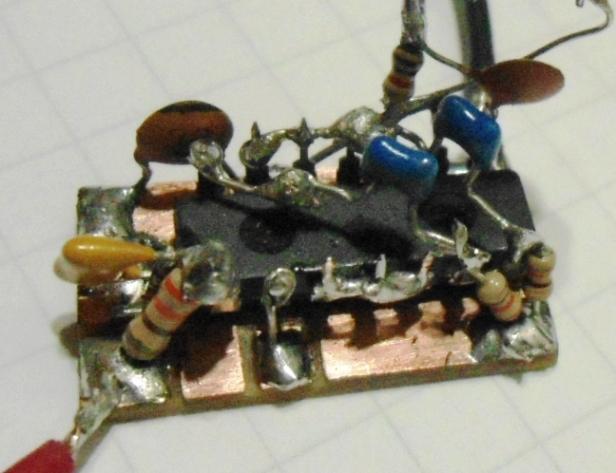

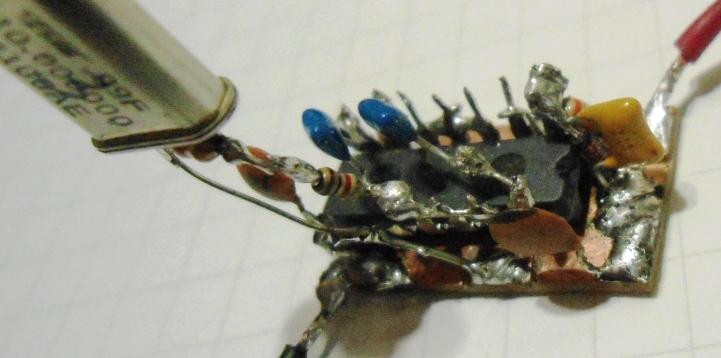

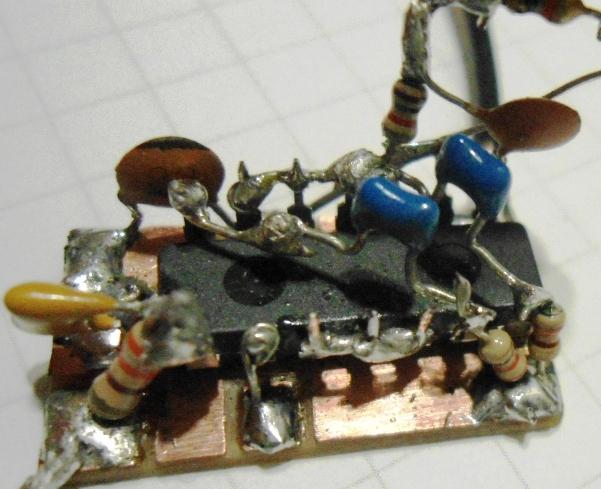

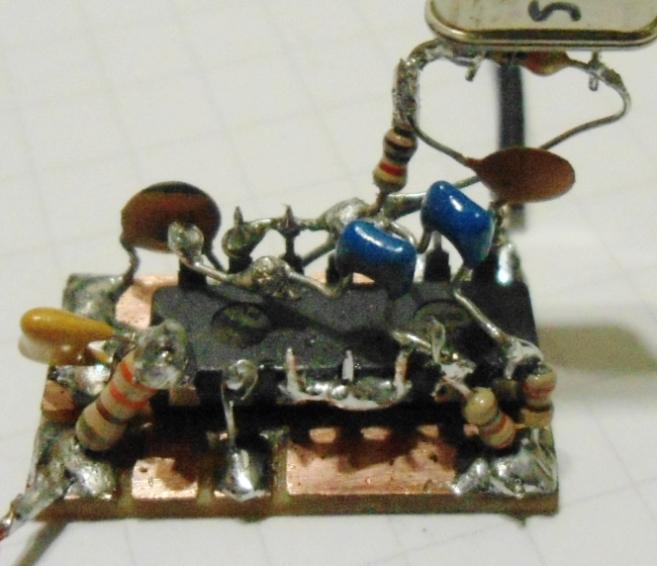

A montagem foi em um modulo, no estilo inseto morto (dead bug). Utilizamos um resistor de 1k, no lugar de 560R do esquema.

Utilizamos um osciloscopio de 30MHz 4 canais tektronix para as medidas

Dependendo do uso é aconselhavel usar um filtro passa banda na saida do dobrador.

Duvidas ou sugestões mandem um Email.

73 de py2ohh miguel
