PRESCALER PARA ARDUINO

Ola amigos, como estava precisando montar um frequencimetro com o ARDUINO e fiquei surpreso em saber que somente com o ARDUINO não poderia ir alem dos 6MHz. Procurei por prescalers + arduino e não encontrei algum que eu gostasse, dai resovi montar um. Usei o 74HC4017 que vai alem dos 60Mhz e apresenta uma divisão por 10, o que facilita a programação e tem um esquema enxuto muito simples.

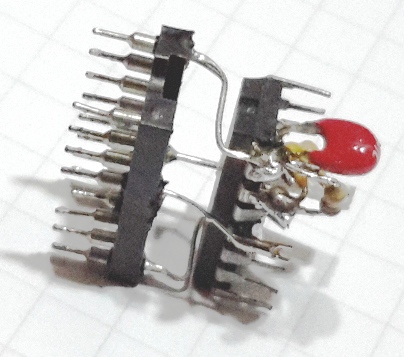

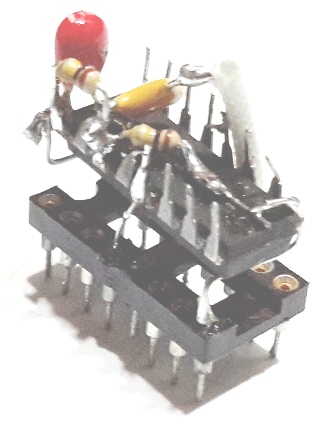

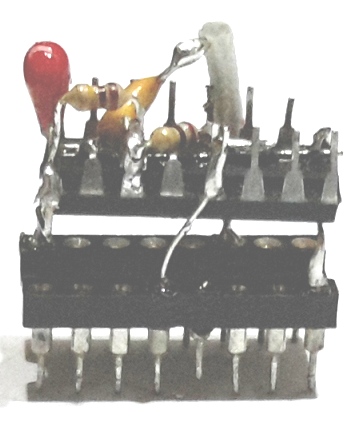

Alem da montagem comum tipo modulo e inseto morto (o CI fica virado de pernas paracima e uso uma plaquinha de circuito impresso como plano terra e ilhas recortadas como entrada e saida de alimentação e de sinal)... mas eu inovei montando um shield simples para uso em proto board... montei o CI e todo o circuito sobre um soquete de 16 pinos torneados ... assim o soquete pode ser inserido no proto board.

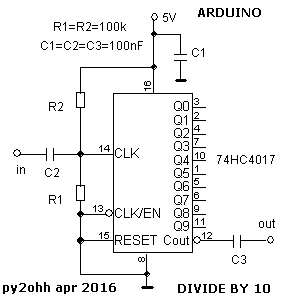

Esquema


Alem do CI usamos 3 capacitores e dois resistores... o circuito é simples e tem uma boa sensibilidade...com o arduino lemos frequencias de 58MHz.







A montagem deve ser feita com cuidado para não derreter o soquete !

73 de py2ohh miguel
