Montagem do DDS AD9851
Compramos um modulo AD9851 no Ebay por U$18 frete gratis e montamos este DDS que vai até 71MHz.
O keypad 4x4 pagamos 2U$, o LCD (fundo amarelo) pagamos 2.2U$, o PIC 1.5U$ e o encoder 0.5U$ todos comprados no Ebay.

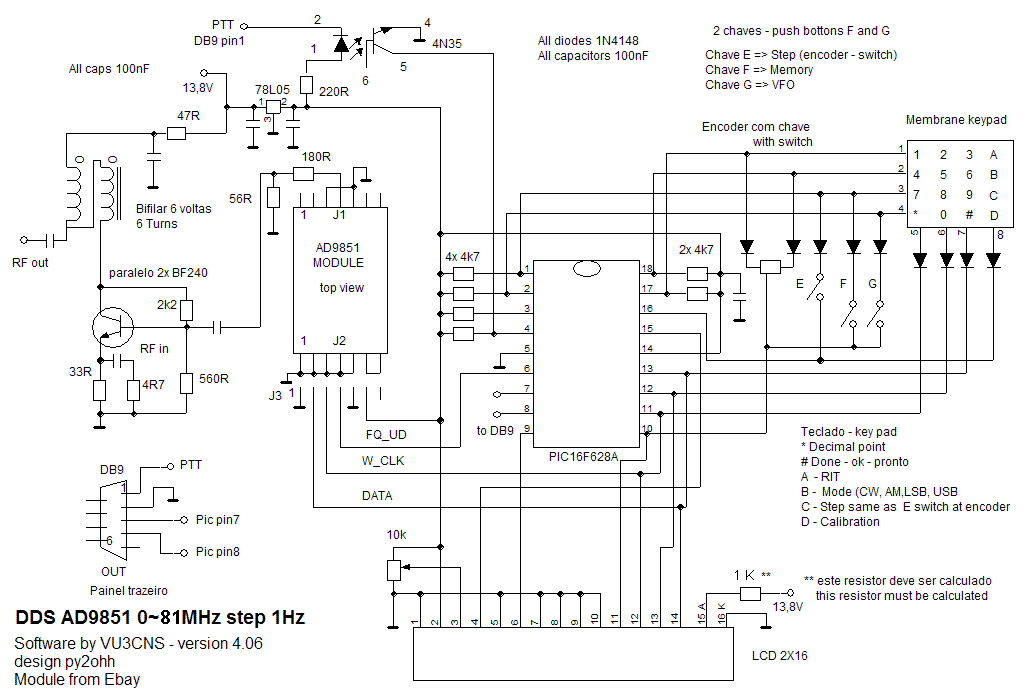

Esquema
O circuito é o mesmo dos DDS anteriores, pois as conexões externas dos CIs AD9850 e AD9851 são as mesmas. Ainda este circuito não necessitou do regulador de 3,3V pois não tem o oscilador caneca. Optamos por usar o segundo PIC, previsto no software do VU3CNS, no transceptor em que este DDS podera ser ligado, assim as conexões de comando para o segundo PIC que mudara de bandas e a conexão do de comando de transmite/recebe do TRX , virá tambem pelo soquete DB9 instalado.
O circuito do Modulo tem 3 fileiras de 7 pinos (J1, J2 e J3), onde em J1 estão as conexões de saida, J2 as conexões da entrada paralela e em J3 estão as entradas seriais e de energia. J2 poderia estar sem nenhuma conexão, pois as conexões internas seriam suficientes.
O esquema do modulo é praticamente este em PDF: ESQUEMA DO MODULO
A montagem foi similar as outras, como podemos ver nas fotos.

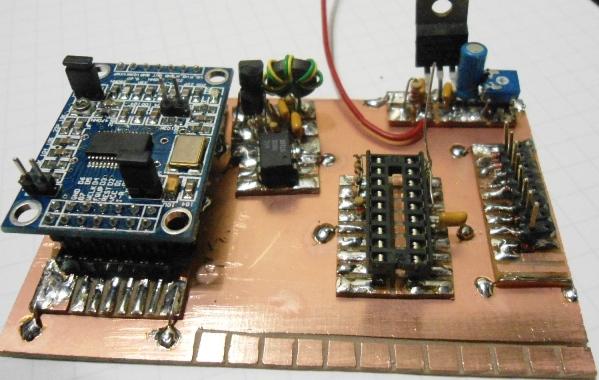

A placa plano terra tem 90 x70, a direita soldamos um conector de 8 pinos para o teclado, nesta placa estão tambem os diodos e embaixo nas ilhas serão soldados os fios do LCD.

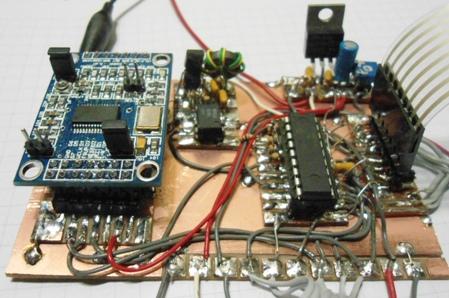

Em cima temos o modulo ADS9851, seguido do amplificador de RF junto com o opto isoalador 4N35, depois o modulo do PIC (soquete) a direita o regulador de 5V com o trimpot de contrate e o resistor do Back light e finalmente o modulo como soquete para o keypad.

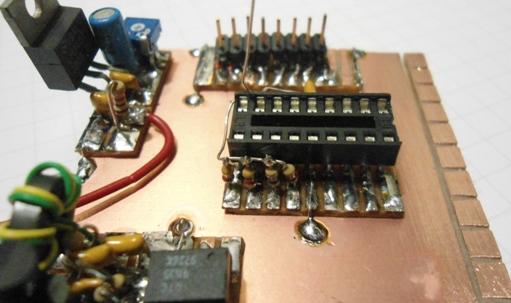

Detalhe do modulo do PIC com os resistores em pé de 4k7

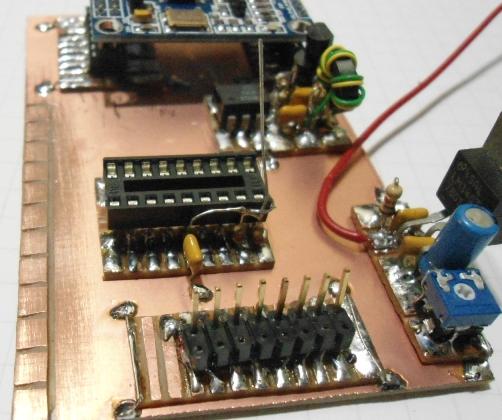

Modulo regulador de 5V, com trimer de contraste a direita e o resistor do backlight a esquerda.

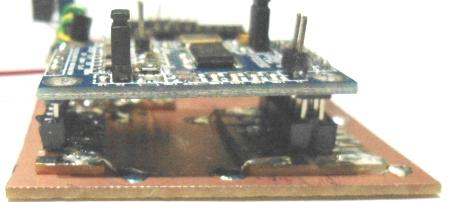

Montamos o modulo em soquete para CI comuns cortados e soldados a uma placa pequena de circuito impresso para soldagem externa.

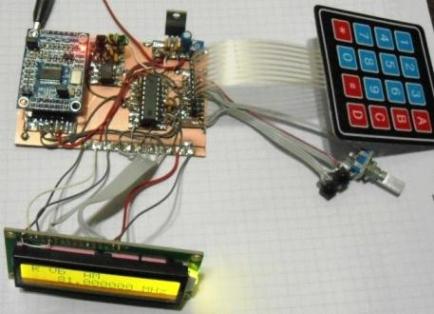

O circuito montado completamente, já com o Key pad ligado.
Ligamos ao LCD.

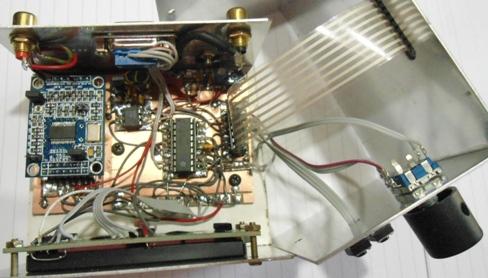

Colocamos o DDS em uma caixa com base de madeira. Note a ligação do keypad.

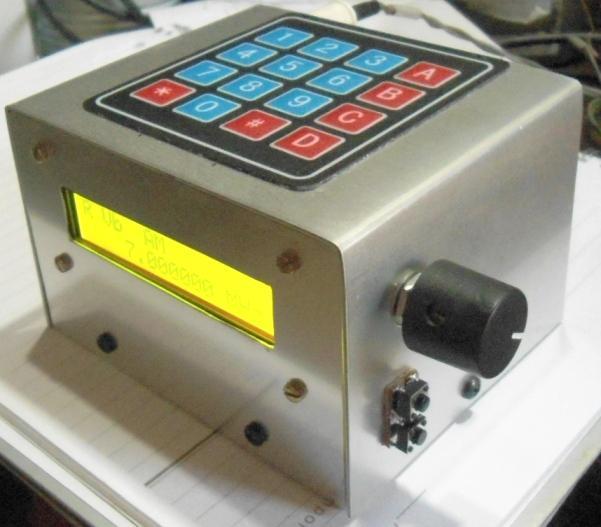

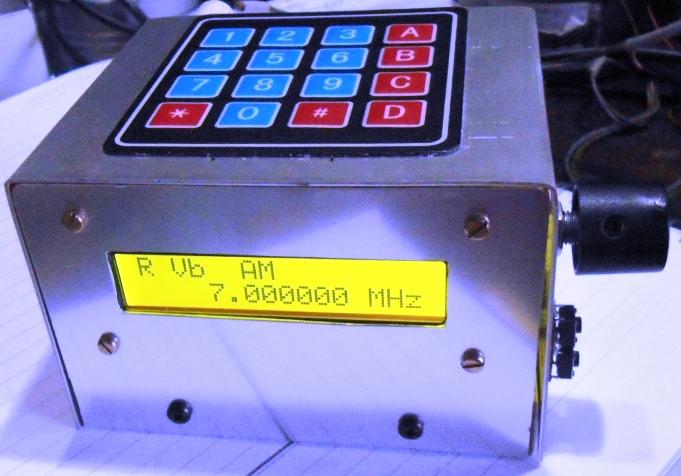

DDS já na caixa.

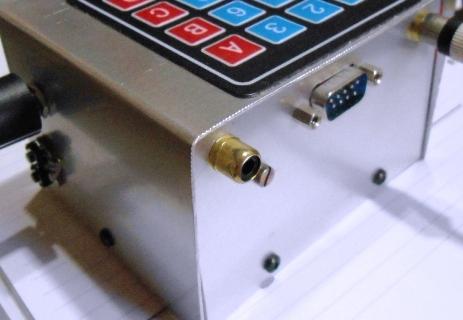

Detalhe da parte trazeira e lateral
73 de py2ohh miguel
