FONTE DE CORRENTE CONSTANTE

Para polarização de mosfets na saida de RF, com controle automatico de temperatura.
A idéia foi tirada de um  circuito ganhador de uma disputa na QST, sobre o melhor e mais barato linear "THE 89 CENT SPECIAL" .
Vale muito ler este artigo, que é muito didatico, o PY2XT, o Celso (da famosa "Ferramentaria Lima"), montou e aprovou o circuito.
A ideia central do circuito é manter fixa a tensão entre base emissor, e via o Beta do transistor (relação de correntes de base - emissor e coletor - emissor) manter  a corrente constante e com esta corrente ajustar a polarização do mosfet do PA e ajustar em função da temperatura ... ajudando manter o funcionamento do mosfet estavel em função da temperatura.
Com este circuito é necessario ainda o uso de um dissipador de tamanho adequado no mosfet.
Transistores PNP como 2N3906, 2N2907 e outros de uso geral funcionam.

Esquema :

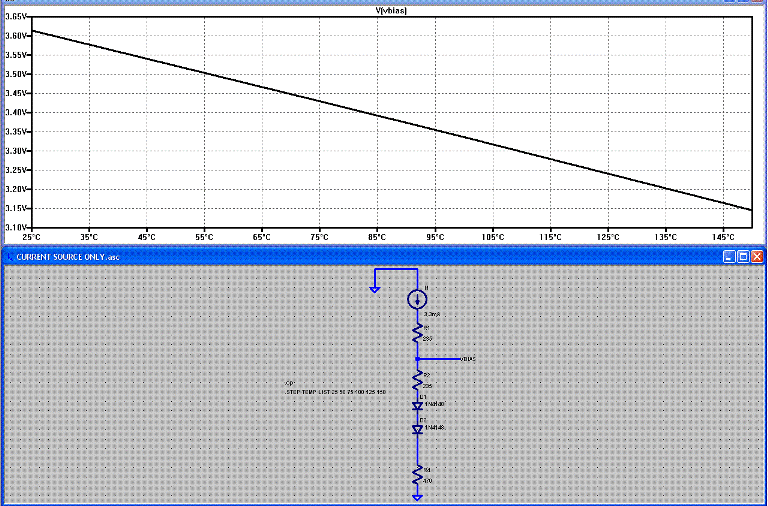

Simulação do circuito usando LTSpice (retirado do artigo acima) :


No projeto Andirá usei esta circuito.

73 de py2ohh miguel
