Mais um acessorio para seu radio ... um simples equipamento que fará muita diferença na transmissão de DSB / SSB. Aumentando a potencia media (em alguns casos até dobra !) e aumenta a inteligibilidade da transmissão.

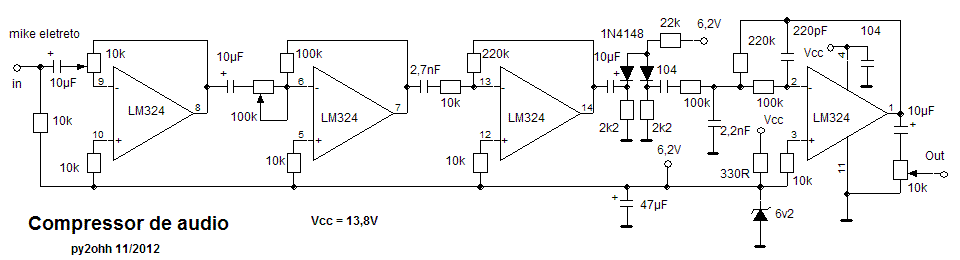

Esquema

Montamos em uma placa 25x30mm, com o integrado montado de lides para cima, metodo inseto morto.

Resultados

Medições com PC osciloscopio, site http://www.zeitnitz.de/Christian/scope_en

Os sinais em verde estão 180 graus dos sinal em vermelho, devido a inversões na amplificação.

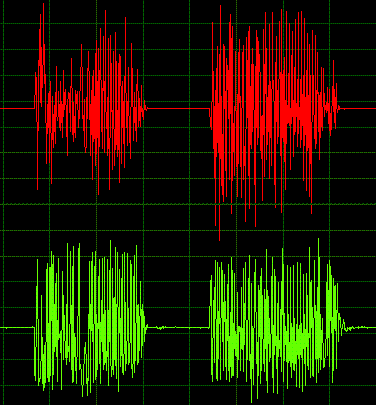

Falando muito ALTO no mike "OLA" e "ALOOOOO", em vermelho sinal no pino 8, amplificado e sem processamento. Em verde, na saida e processado.

Temos um sinal regular e expandido comprimido (na saida em verde), é necessario falar muito alto e certamente temos saturação do sinal em vermelho.

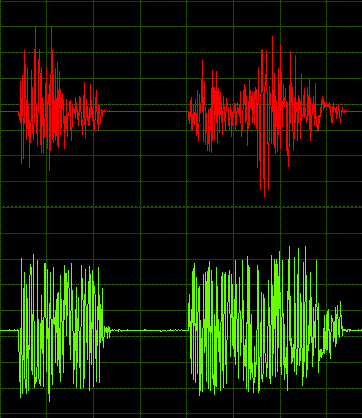

Agora falando BAIXO as mesmas palavras, medidos no mesmo ponto

Temos praticamente o mesmo sinal em verde, esta é uma modulação normal em radio, como a potencia final é em função do nivel de audio, é facil de se observar a melhora do nivel medio de audio.

Frequencia

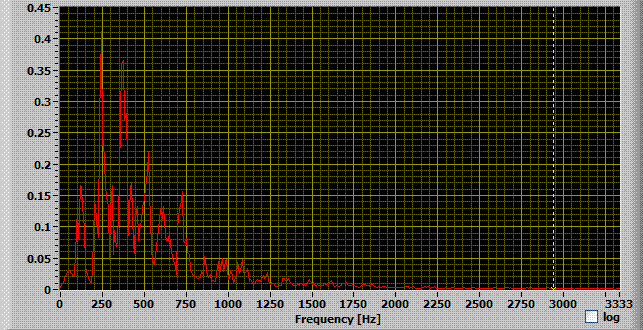

Medimos as amplitudes das frequencias, acumuldas por pico, foram faladas muitas palavras numeros e silabas nos testes, imagem relativa ao pino 8, amplificado e sem processamento.

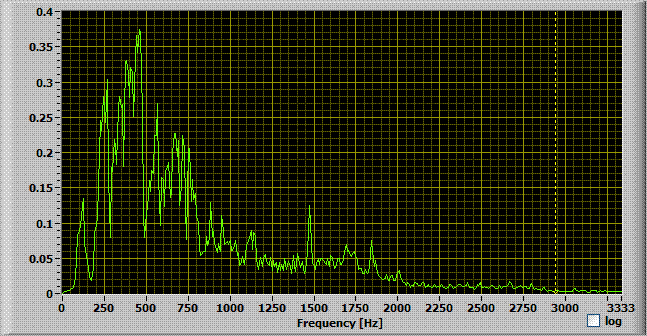

repetimos as mesmas palavras medindo na saida do compressor

podemos notar uma melhor distribuição de frequencias.

Nota :

Este compressor foi montado e ajustado para um mike de eletreto, para cada mike, um novo ajuste deverá ser feito, a melhora de desempenho e qualidade de voz dependem do valor dos capacitores utlizados entre etapas, utilizei valores de eletroliticos altos, para aumentar a resposta em frequencias mais altas é necessario substituir por valores menores e testar.

Qualquer comentario de montagem com comemtarios de alterações e resultados são bem vindos

73 de py2ohh miguel
