CARREGADOR LI-ION  /  LI-POL SIMPLES

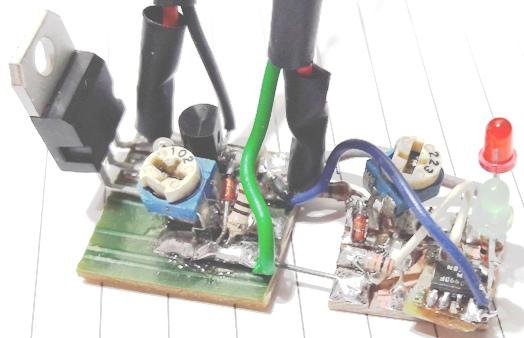

Foto : Montagem com muita sucata ... o LM358 SMD veio até com circuito impresso junto


Link 1 :Baseado no circuito de danyk.cz

LINK 2 :Retirado da excelente webpage http://danyk.cz/index_en.html

Como consegui na sucata algumas baterias de LI-ION, precisei de um carregador simples, dai montei este, que tem um otimo desempenho. Estas baterias são boas para operar QRP e QRPp e hoje com o sucateamento grande de equipamentos muitos dispõe destas baterias. Aproveitem !

Mas ao carregar, as baterias, precisei ter um amperimetro ligado para saber ao certo quando estavam carregadas, pois ajustando conforme o colega descreve no artigo elas apresentavam pequenas diferenças, apesar de serem todas do mesmo tipo.

Então aproveitando ainda a sucata de telefones, retirei um LM358 e fiz um circuito que mede indiretamente a corrente (mede a tensão no resistor de carga R) e indica quando a corrente é baixa. O operacional aqui funciona como comparador, comparando o sinal de referencia (pino 2 = 0,7V do diodo) com o sinal medido (pino 3).

Outro problema que encontrei, embora simples, foi que uma bateria já carregada, ao desligar a fonte, aparecia uma pequena corrente inversa. A solução foi simples coloquei um diodo em serie com o positivo do terminal que vai para a bateria.

Nota importante : caso voce queira montar este carregador leia com muita atenção o artigo completo do colega Danyk (link 1).

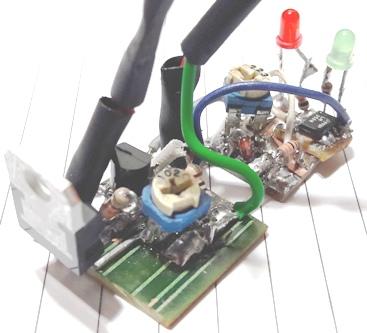

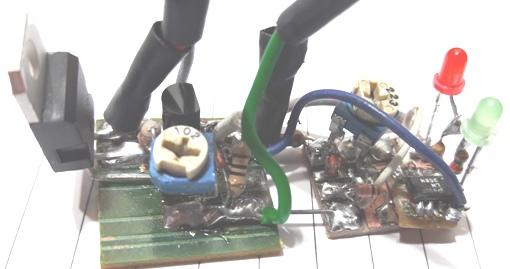

Fotos da montagem ... ou amontoagem !

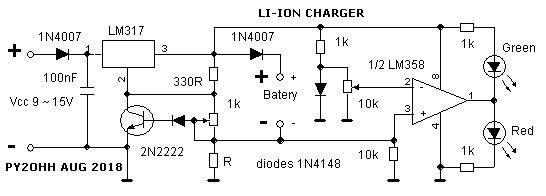

Esquema modificado :



O valor de R determina a corrente maxima de carga, e é dada pela formula R= 0,95/I , onde R é em Ohms e I em Amperes. Eu usei 10R para uma corrente de 100mA, O Danyk usou 4R7 para 200mA. O tempo de carga dependerá dos A/h da bateria.
Ajustei o trimpot de 1k para 4,1V em aberto, nos terminais da bateria (sem a bateria). (leia o link1)
Já o trimpot de 10k deve ser ajustado com uma corrente menor que 10mA, para o led verde acender, creio que para correntes de 50 até 200mA, o valor de referencia do operacional (0,7V do diodo 1N4148) esteja de bom tamanho.

Para saber mais sobre estas baterias veja em :

https://en.wikipedia.org/wiki/Lithium-ion_battery

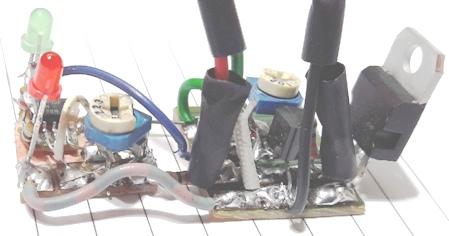

Mais uma foto do carregador

73 de py2ohh miguel
