CARCARÁ um receptor de conversão direta simples

Devido ao grande interesse pelos novatos do receptor NEOPHITE, desenvolvemos este receptor.

Para os que quizerem um radio completo faremos o CARACARÁ transceptor DSB e CW.

Os esquemas que se seguem abaixo vão do mais simples ao mais sofisticado.

O VFO para cada banda será publicado em outro artigo neste site. Neste site temos varios VFOs e VXOs que funcionam aqui, eles devem ter a mesma frequencia que se deseja ouvir, DDS e Si570 tambem servem.

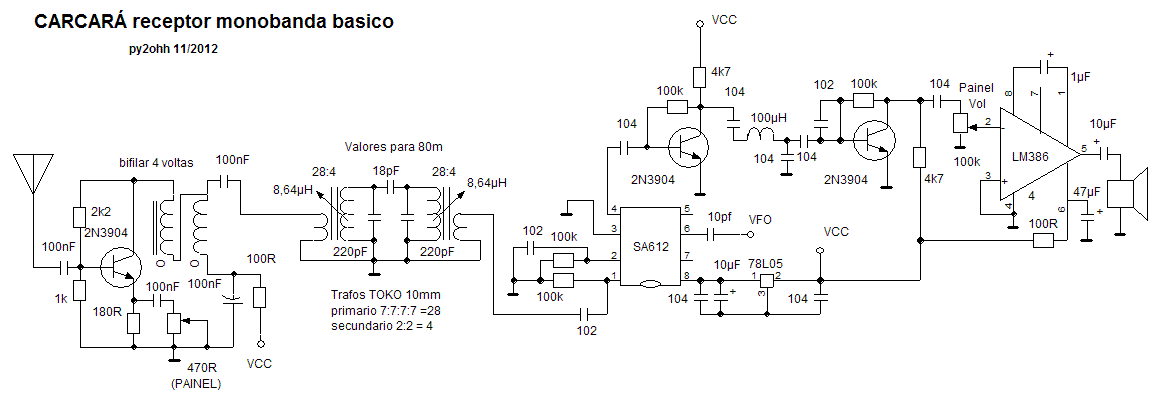

Receptor basico

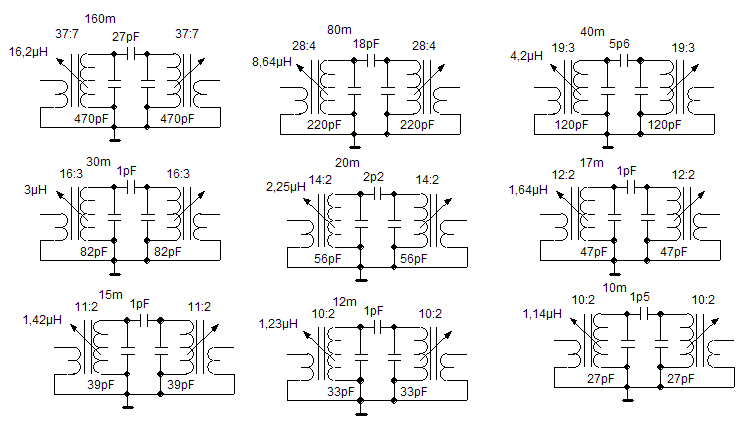

Filtros passa banda para HF, utilizando transformadores de FI de 10mm.

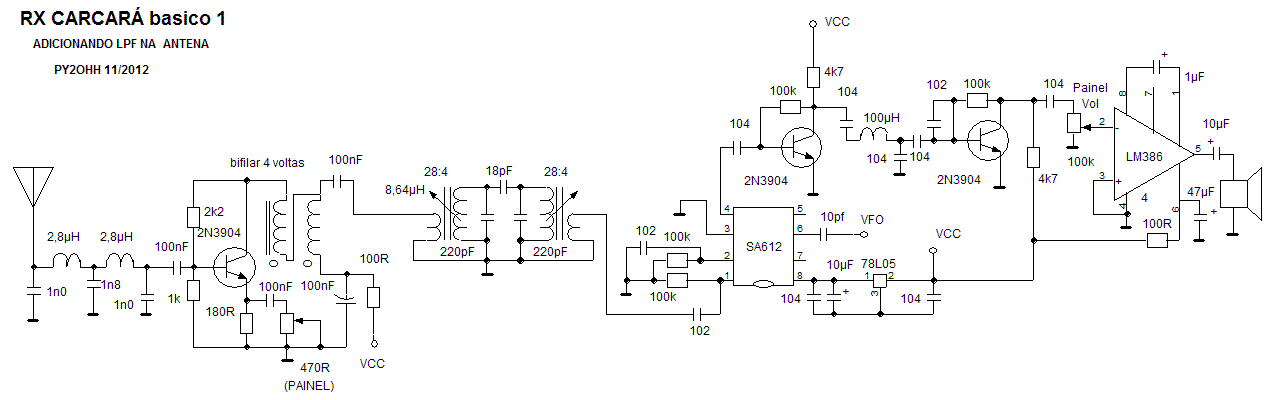

Sofisticando o RX CARCARÁ basico

esquema

Os valores do LPF para todas as bandas de HF poderão ser encontrados no esquema final do multibanda.

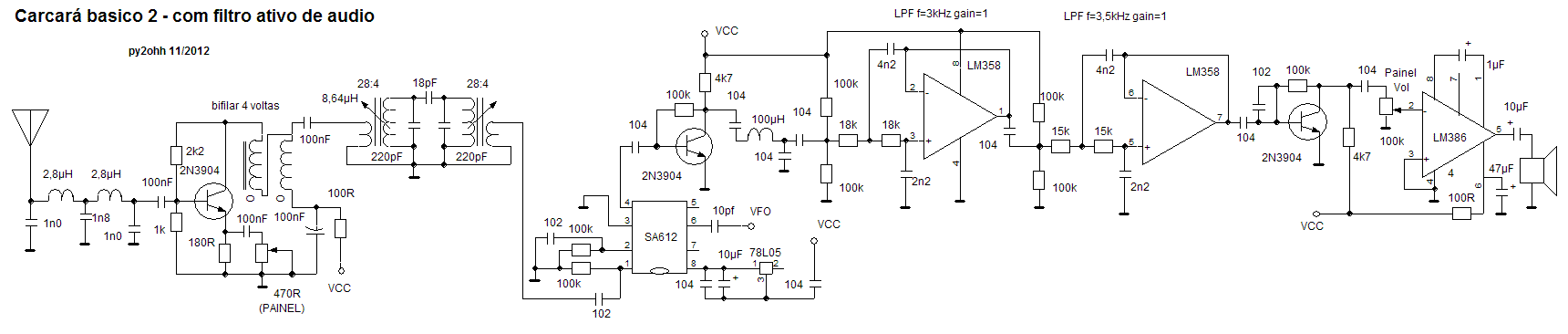

Mais sofisticação - incorporando um filtro de audio ativo para SSB.

esquema

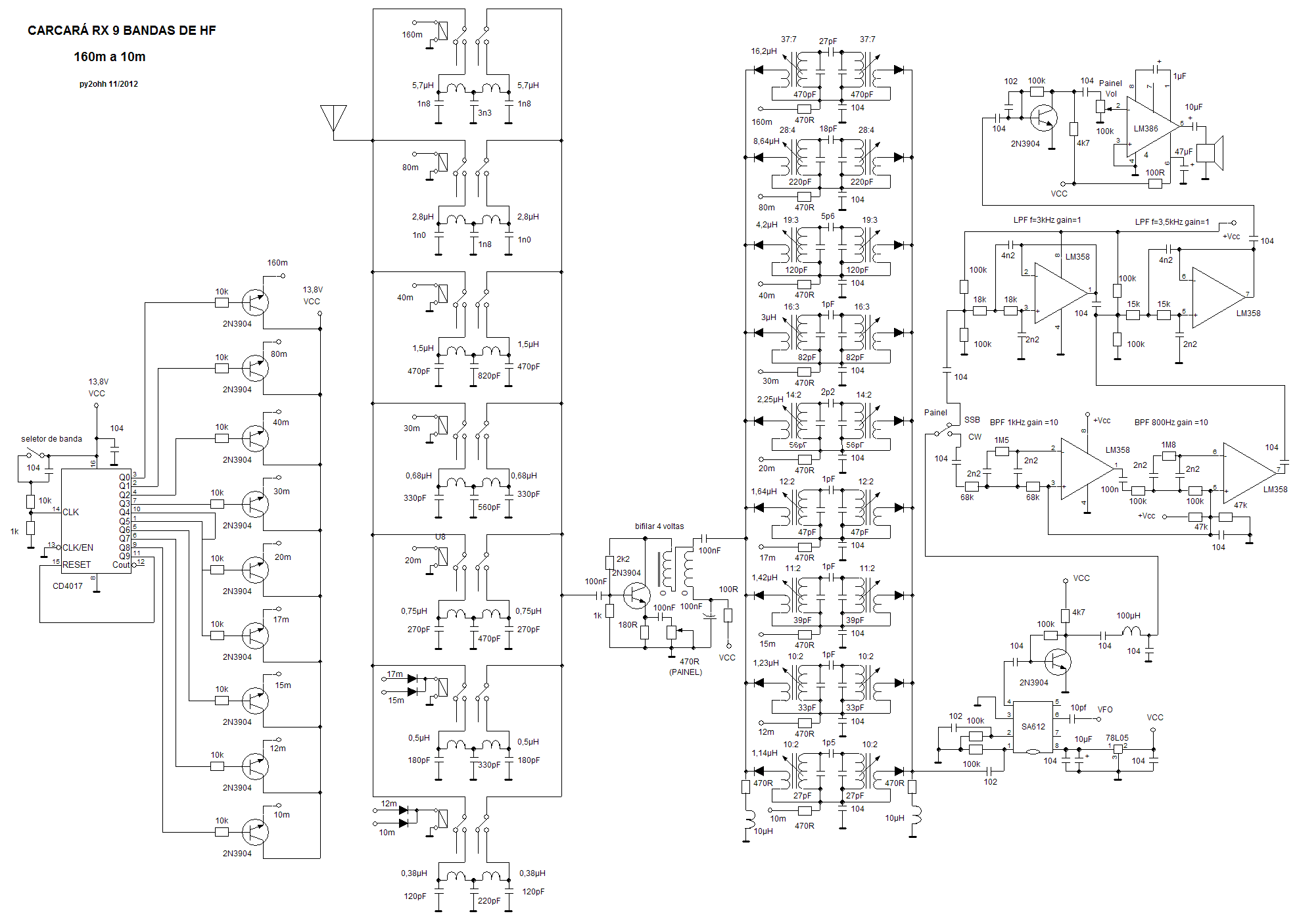

CARCARÁ RX MULTIBANDA - 9 Bandas de HF

esquema

Assistir video no youtube, gravações em 10m com antena vertical.

CW filtro ativado / desativado

http://www.youtube.com/watch?v=Saor5RgSLdY

SSB filtro ativado e desativado

http://www.youtube.com/watch?v=ZNSpCuQYX3k

não terminei de montar ...devo montar o transceptor que na verdade, parte é este aqui montado.

duvidas escrevam para meu email



73 de py2ohh miguel
