CIRCUITOS
DE FILTROS PASSA BANDA (BPF) 40m
A idéia
é montar um transceptor de SSB por fase.
Vamos estudar as várias etapas do receptor e do transmissor.
Montando do mais simples ao mais sofisticado.
Hoje estudaremos alguns filtros de antena do receptor ou filtro de
passa banda.
Elegemos alguns BPF tradicionais usados em SDR ou em transceptores
conhecidos para teste.
A procura é de um filtro simles, bom, facil de montar e com
componentes faceis de obter.
Os ensaios foram feitos com impedancias de 50R na entrada e saida do
BPF e a varredura para mostrar o desempenho dos filtros foi de 1 a
30MHz ,depois de 3 a 8MHz para ver como se comporta em 80m e por ultimo
de 6,6MHz a 7,6MHz para ver a banda passante.
Os ensaios são comparativos entre si.
Ajustamos primeiro para o maximo sinal em 7,1MHz e depois realizamos os
testes.
A unica alteração foi o fator de redução ou
ampliação do eixo Y (altura) do gráfico, que
aparece no canto superior direito da foto.

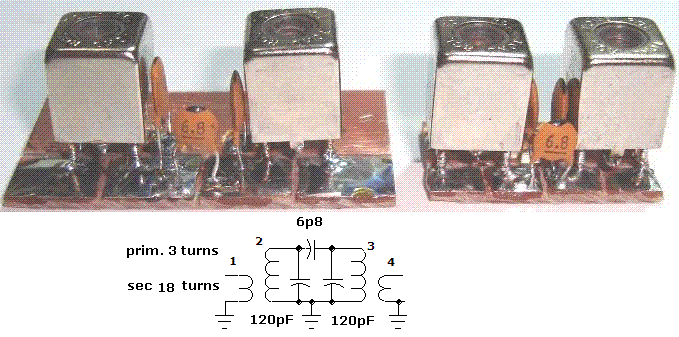

1. Com transformadores de FI Toko de 10mm - tradicional - para
comparação :

Varredura de 1 a 30MHz

Observe ganho 2x. 1-30MHz

1 a 8MHz ...sinal em 80m.

6.6 a 7.6MHz.
Os resultados mostram um filtro muito bom, mas com muita perda de
inserção.
2. QCX BPF
Como vamos trabalhar com um mixer de quadratura, igual aos de SDR,
resolvemos testar este.
Esquema


Observe
ganho 2x. Com otimo resultado em 40m

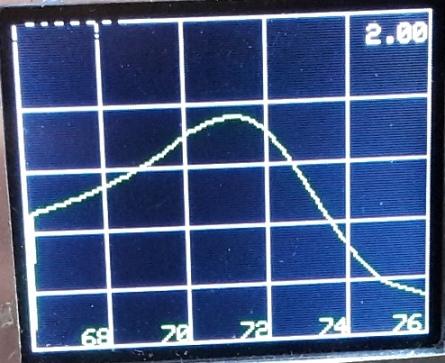

A curva de 6,6 a 7,6MHz mostra um bom resultado.
3. Resolvemos montar o BPF do QCX em um trafo toko de 10mm.
Esquema


Varredura de 3 a 8 MHz

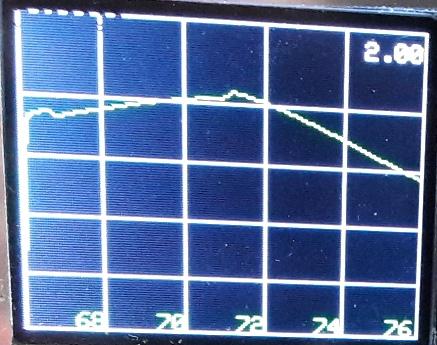

Varredura de 6,6 a 7,6MHz

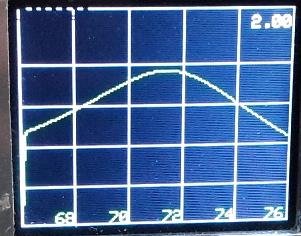

Mesma varredura anterior mas com pouco acoplamento ("acoplamento
fraco"), ou seja com o nucleo do lado oposto ao enrolamento do
primario. Mostrando um resultado superior.
4. Low Z filter links :
http://py2ohh.w2c.com.br/trx/easebpf/easebpf.html
http://f6bcu.free.fr/index.php/bingo-alfa2-part2
http://www.bavarian-contest-club.de/projects/presel/list.htm

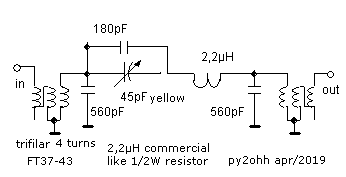

Montamos o filtro mono banda (40m)


De

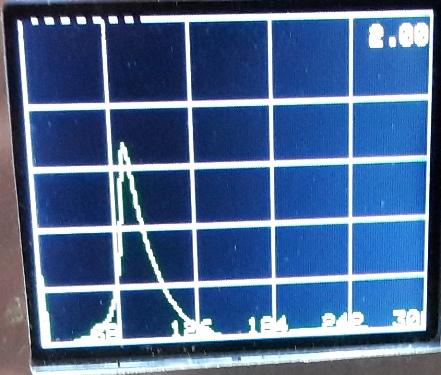

1 a 30MHz ...

de

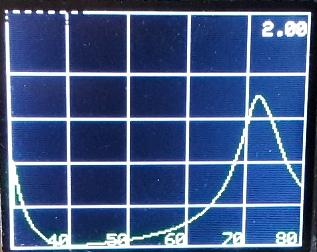

3 a 8MHz

De
6,6 a 7,6 MHz.

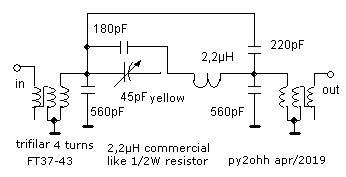

5. Low Z adicionando um capacitor, formando um notch em frequencias
superiores.


De 1 a 30MHz. Note a mudança na resposta do filtro, acimade
13MHz..

De 3 a 8MHz . Praticamente não há muita diferença

de 6,6 a 7,6MHz. Aqui tambem não há diferença.
5. Resolvemos alterar o acoplamento no BPF tradicional.

Vamos alterar o valor do capacitor de 6p8, para 12pF

De 1 a 30MHz ... note o aumento de resposta de sinal em 7MHz e o
aparecimento de um pico em uma frequencia mais baixa.

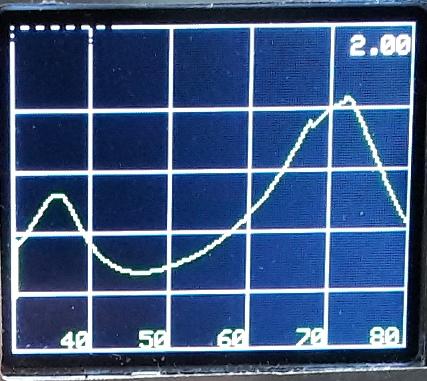

De 3 a 8MHz
A frequencia, a esquerda, parece ser submultipla de 7.1MHz.

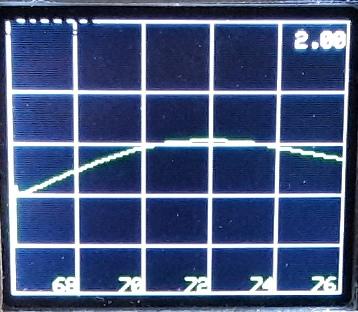

De 6,6 a 7,6MHz
A resposta em 40m melhorou muito.
Agora colocamos um capacitor variavel e ajustamos o maior sinal em
3,6MHz e medimos o valor do capacitor variavel . Interessante que os
ajustes em 7,1MHz não sofreram alteração !
O capacitor ficou com o valor de 150pF (154pF).

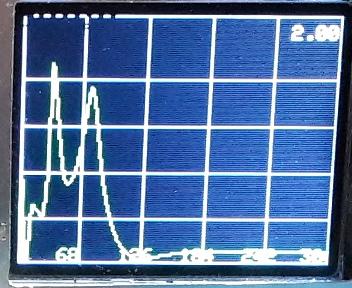

De 1 a 30MHz . O sinal em 3,6 é maior que em 7,1MHz. o Filtro
é interessante para uso em duas bandas (80 e 40m).

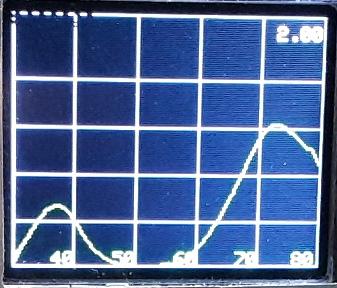

De 3 a 8MHz. Aqui fica claro que com 12pF a frequencia que aparecia
não era a metade de 7,1MHz. O filtro tem caracteristicas
razoaveis entre 3,6 e 7,1 MHz.

De 6,6 a 7,6MHz.
O sinal aumentou em 40m, mas o Q piorou.
Conclusão :
O filtro que possui boas caracteristicas e é facil de montar,
ajustar e os componentes não são criticos é o de
numero 5. Com dois toroides simples, um trimer, um indutor comercial e
quatro capacitores de ceramica fixos temos um filtro com boas
qualidades.
ou
Todos os filtros aqui testados tem boas caracteristicas ...escolha o
seu ..
proximo teste : mixer com quadratura e com receptor de fase montado ...
73 de py2ohh miguel
