Funcionamento em blocos:
O sinal do VXO deve ser estável, daí a utilização de um regulador de tensão.
A freqüência do VXO deve ser praticamente igual a da freqüência a ser recebida.
A RF vinda do VXO se mistura a RF vinda da antena se somando e se subtraindo uma da outra.
Como a Antena recebe praticamente todo o espectro tudo será somado e subtraído.
Fica claro que uma antena sintonizada para 40m trará melhores resultados. Pois não colocamos nenhum tipo de filtro ou sintonia no sinal de antena.
O misturador a diodos suporta sinais fortes sem saturar, é fácil de fazer e muito barato. As entradas e saídas deste mixer são intercambiáveis.
A regra maior para este mixer é ter uma terminação de impedância igual em todas as entradas e saídas. Por conveniência é estabelecida a impedância de 50 Ohms.
Na saída do mixer colocamos um indutor e capacitores para bloquear a passagem de RF para o circuito de áudio.
Assim somente as freqüências de áudio passarão adiante.
Se estivermos com o VXO em 7.010.000 Hz e temos um sinal na antena em 7.009.000 Hz teremos um sinal resultante de 1.000 Hz (Um kHz) no áudio e o sinal da soma 14.019.000 Hz será bloqueado pelo filtro.

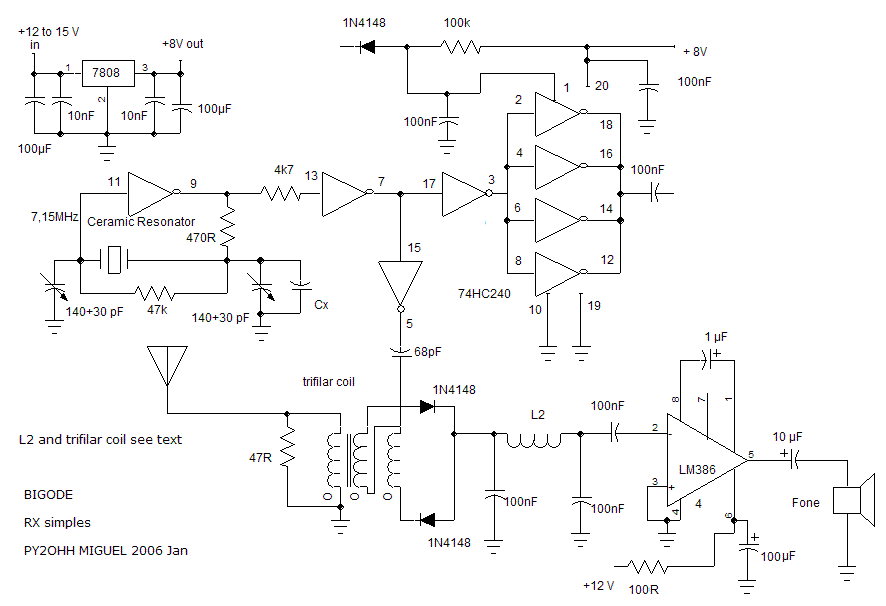

Esquema

O esquema aparentemente é complicado, devido ao CI 74HC240 que possui oito portas inversoras, ainda quase todo o circuito a partir do pino 17 do HC240 será utilizado na parte de transmissão.
Vamos montar por partes, a saber:
Regulador de tensão
VXO
Mixer e filtro
Amplificador de áudio

1ª Parte
Fonte de alimentação estabilizada de oito Volts.

Foto do conjunto montado

Esquema

O regulador do tipo 78xx é para regular o positivo da fonte, ele requer uma tensão maior que a especificada em cerca de 2 v, e mantém estabilizada em uma corrente de até 1 A, mas com correntes superiores a 200mA recomendamos o uso de dissipador de calor. No nosso caso utilizamos o 7808 que é para uma tensão de 8V.
A função dos capacitores de cerâmica é de filtrar espúrios gerados pelo regulador, a função dos eletrolíticos é de ajudar na estabilidade do regulador.

Componentes
01 Circuito regulador LM7808
02 capacitores de 100 nF (104) cerâmico 50 V ou mais
02 capacitores eletrolíticos de 100µF por 16 V
Placa de circuito impresso virgem com 15 X 20 mm
Os capacitores eletrolíticos podem ser de 100µF ou mais, a tensão deles devera ser igual ou maior que 16V, os capacitores de 100nF poderão ser substituídos por 10nF ou mais de cerâmica.
Layout

Cortar a placa com 15 x 20 mm
A ilha de +12V deverá ter a largura de 6mm. Traçar com caneta esferográfica. Apoiar o LM7808 na placa para definir a ilha +8V.

Como cortar a placa:
Corte de uma placa maior, sempre baseada em uma fatia menor, aqui 15 mm (e não 20 mm)... trace uma linha com 1 mm a mais devido ao corte... então 16 mm.
Para cortar apóie a placa na superfície de uma mesa ou bancada, fixe a placa na mesa com um sargento ou grampo de marceneiro. Corte na horizontal com uma serra manual.
Para cortar as ilhas apóie da mesma forma a placa já cortada na mesa e com cuidado deixando a serra quase na horizontal, corte somente o cobre da placa isolando as ilhas.
Lixe a placa com uma lixa para ferro grana 180 a 330, ou use palha de aço.
Com o auxilio de um alicate de bico, dobre formando 90 graus, os terminais do LM7808, logo abaixo da parte mais grossa.
Solde o LM7808 na placa



Pegue dois capacitores de 100nF.
Corte os terminais deixando cada terminal com cerca de 10 mm.
Dobre com ajuda do alicate de bico conforme figura

Solde entre as ilhas +12V & terra e +8V & terra.

Pegue dois capacitores eletrolíticos de 470µF 16V

Corte e dobre os terminais conforme a figura.

Solde entre as ilhas +12V & terra e +8V & terra, observando que a faixa no corpo que indica o lide negativo e deve ser ligada ao terra, a inversão de polaridade pode causar uma pequena explosão.

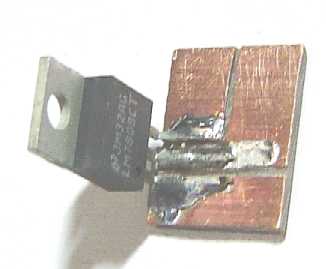

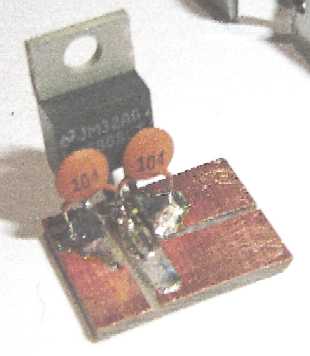

Foto do modulo acabado.
Teste do regulador aplique de 12 a 15V na entrada do regulador +12V e terra no LAYOUT e meça a saída de 8V (entre +8V e terra).
2ª parte VXO

Este circuito é a alma do RX e sua montagem será tipo inseto morto com o CI de pernas para cima.
O Oscilador (porta com os pinos 11 e 9) é um circuito muito comum em equipamentos digitais e computadores, utiliza uma porta do CI. Os componentes foram escolhidos de tal forma a manter estável a oscilação na faixa de 40m.
O capacitor variável (varicon) é do tipo plástico de 4 seções (AM e FM) duas de 140pF e duas de 30pF e pode ser encontrado com facilidade no comercio por um custo de R$1,50 a R$3,00.
A utilização de um variável duplo de 410 ou 365pF de dielétrico a ar traria maior estabilidade, mas temos dificuldade em adquiri-los, quem tiver na sucata fique a vontade na utilização.
O ressonador cerâmico pode ser encontrado na CLA cristais por R$0,70.
Utilizamos cada seção de 140pF em paralelo com a respectiva seção de 30pF para cobrir a faixa de 40m, caso o oscilador não atinja 7Mhz adicione um capacitor em paralelo Cx.
Caso Cx tenha um valor alto ele limitará a parte superior da faixa.
Sem o capacitor Cx temos uma cobertura aproximada de 7010 a 7220 kHz.
A porta seguinte (pinos 13 e 7) e a outra (pinos 15 e 5) são utilizadas como buffers e limitam a interferência de carga para o oscilador, que na transmissão poderá gerar um escorregamento de freqüência (piado).
O restante do CI será utilizado posteriormente na transmissão e como é mais fácil monta-lo agora, assim o faremos.

Esquema:

Funcionamento

O CI 74HC240 é um buffer inversor octal (amplificador inversor, isolador de 8 portas) utilizado em portas de entrada ou saída digitais de 4 ou 8 bits em circuitos lógicos de média velocidade.
A letra C indica que o circuito é do tipo C-MOS, o que é bom para RF e pode trabalhar um pouco acima dos 5V das outras linhas 74. A letra H significa alta velocidade.
O CI 74HC240 é constituído de 8 portas inversoras, que são comandadas 4 a 4 pelos pinos 19 e 1.
As portas 11-9, 13-7, 17-3 e 15-5 são comandadas pelo pino 19 e funcionam quando estão a nível lógico ZERO ou aterradas. No nosso caso o pino 19 está a terra e as portas estão atuando constantemente.
Uma porta inversora inverte o nível lógico da entrada para a saída, assim quando a entrada estiver nível 0 a saída estará em nível 1 e vice-versa.
A porta 11-9 é utilizada como osciladora, onde o resistor de 470R atua defasando o sinal do pino 9, e o resistor de 47k junto com o ressonador fazem a realimentação do sinal para oscilação.
Este resistor (47k) também diminui o fator de mérito do ressonador, permitindo assim uma variação da freqüência do ressonador maior que a normalmente obtida.
O capacitor variável atua no circuito oscilante mudando a freqüência.
O resistor de 4k7 entre a saída pino 9 e a entrada de outra porta pino 13 atua como redutor na carga ajudando a tirar os famigerados piados, que poderiam vir devido a carga dos circuitos seguintes no circuito oscilador.
A porta 13-7 atua como Buffer e aciona outras duas portas. A porta 15-5 fornece sinal para o receptor e a porta 17-3 atua as portas do Buffer do TX, que estão todas em paralelo e serão acionadas somente quando aterrarmos o nível do pino 1. O nível do pino 1 é mantido em nível 1 pelo resistor de 100k, o capacitor de 100nF ligado do pino 1 ao terra evita que um sinal de RF espúrio vindo pelo cabo da chave de CW possa atuar as portas. Ainda o diodo 1N4148 isola a CC de outros circuitos ligados a chave de CW.
Os capacitores ligados as ilhas T e R são de acoplamento, deixam passar a RF e bloqueiam a CC.
O Capacitor ligado ao pino 20 de alimentação e ao Terra evitam que ruídos gerados internamente ao integrado possam ir para a fonte de CC afetando o funcionamento de outros circuitos. Este capacitor é obrigatório em circuitos digitais e deve ser montados o mais próximo possível do pino de alimentação do CI, no nosso caso pino 20.

Componentes

1 Circuito integrado 74HC240
1 Ressonador cerâmico de 7,15MHz
1 Diodo 1N4148
1 Capacitor variável plástico de 2x140pF + 2x30pF
3 Capacitores cerâmicos de 100nF 50V
1 Capacitor de 68pF (680)
1 Resistor de 100k (marrom-preto-amarelo) 1/8W ou mais
1 Resistor de 47k (amarelo-roxo-laranja) 1/8W ou mais
1 Resistor de 4k7 (amarelo-roxo-vermelho) 1/8W ou mais
1 Resistor de 470R (amarelo-roxo-marrom) 1/8W ou mais
1 Placa de circuito impresso virgem de 21 por 35 mm

Importante:
O circuito integrado deve ser do tipo HC, outros não funcionarão e até podem queimar.

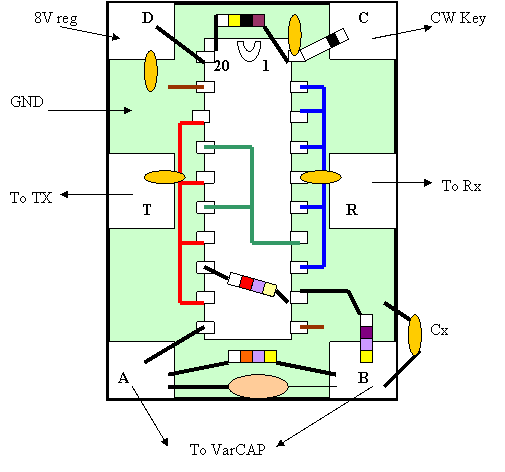

Layout

Montagem passo a passo

Cortar a placa de circuito impresso, cortar as ilhas.
Identificar o pino 1 na parte inferior do CI.
Dobrar para dentro os pinos 7, 15 e 17 (cor verde no desenho), com a sobra de lide de componente soldar.
Dobrar para baixo os pinos 19 e 10 de tal forma a encostarem na placa. Soldar estes pinos a terra, centralizando o CI.
Soldar com ajuda de uma sobra de lides os pinos 2, 3, 4, 6 e 8.

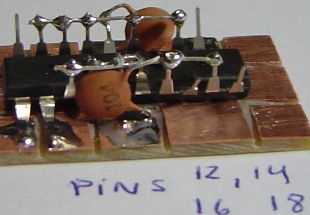

Soldar com ajuda de uma sobra de lides os pinos 12, 14, 16 e 18. Soldar um capacitor de 100nF entre o encontro destes pinos e a ilha T.
Soldar um capacitor de 68pF entre o pino 5 e a ilha R.
Soldar um resistor de 100k (marrom-preto-amarelo) entre os pinos 1 e 20.
Soldar uma sobra de lide de componente entre o pino 20 e a ilha D.
Soldar da ilha D ao terra um capacitor de 100nF.
Soldar do pino 1 a ilha C o diodo 1N4148, ATENÇÃO o lado da faixa preta do lado da ilha C.
Soldar um capacitor de 100nF entre o pino 1 e o terra.
Soldar resistor de 4k7 (amarelo-roxo-vermelho) entre os pinos 9 e 13.
Soldar resistor de 470R (amarelo-roxo-marrom) entre pino 9 e ilha B.
Soldar sobra de lide de componente entre pino 11 e ilha A.
Soldar resistor de 47k (amarelo-roxo-marrom) entre a ilha A e ilha B, deixando espaço para o ressonador cerâmico.
Soldar ressonador cerâmico entre ilhas A e B.

Fotos ilustrando a montagem

Teste:

Confira as ligações uma a uma.
Para que estiver montando como capacitor variável plástico: Conectar no capacitor variável C1 a FC1 e C2 a FC2.
Soldar, com fios curtos, C1 a ilha A, C2 a ilha B e o terra do capacitor variável, pino central, a terra.
Interligar 8V do regulador a ilha D.
Interligar os terras do regulador e do VXO.
Ligar de 12 a 15 Vcc ao regulador.
Escutar o oscilador, em um Rx comercial, o sinal deve estar entre 7010 a 7220 kHz.
Ou medir com um frequencimetro na ilha R.

3ª Parte Mixer e filtro

Vamos ao misturador a diodos e o filtro que rejeita RF.
O misturador é do tipo simples balanceado, tem poucas peças e perdas pequenas.
Escolhemos este tipo porque é muito fácil de montar, suporta sinais fortes, esta ao alcance de todos e custa muito pouco. Outra vantagem é a intercambiabilidade das portas (que aproveitaremos no projeto do BIGODE DSB). A desvantagem é a perda, mas compensaremos isso no decorrer do projeto BIGODE.

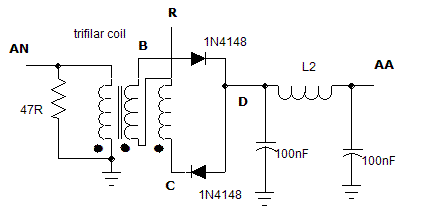

Esquema

Funcionamento

O sinal de antena entra pela ilha AN, o resistor de 47R garante que o misturador veja 47 Ohms em todas as portas.
A bobina trifilar defasa em 180 graus o sinal de AN nas ilhas C e D.
Em R temos a entrada do sinal do VFO.
Conforme o nível de voltagem de RF do VFO ocorrerá a condução do sinal (chaveamento) vindo de AN.
No ponto D teremos um sinal já misturado, ou seja, teremos um pouco de tudo, sinal de AN, sinal de R e a soma e subtração dos sinais de AN e R, alem dos múltiplos de tudo isso.
Ligado ao ponto D temos um capacitor de 100nF ligado a terra, que apresenta uma reatância baixa para sinais de RF e uma reatância alta para sinais de áudio, assim quase todo o sinal de Rf é eliminado.
Seguindo o sinal passa por L2 que é uma bobina simples que tem uma reatância alta para RF e baixa para áudio, eliminando assim mais um pouco da RF.
O capacitor ligado após a bobina L2 tem a mesma função do anterior e elimina de uma vez a RF, ficamos somente com áudio.

Componentes:

1 resistor de 47R (amarelo-roxo-preto) 1/8 ou ¼ de W
2 diodos 1N4148
2 capacitores de 100nF (104) cerâmicos de 50V ou mais.
1 placa de circuito impresso virgem de 15 x 15 mm
Para a bobina trifilar:
1 tubo de baquelite de diâmetro 8mm com 20mm de comprimento OU 1 pedaço de corpo de caneta esferográfica com 20mm de comprimento OU 1 conta de ferrite mole (pó de ferro com F no código) de qualquer tamanho.
1,5m de fio fino 0,15mm AWG 34 ou um pouco mais grosso até 0,25mm.
Para L2:
Indutor maior que 22µH ou 1 resistor de 100K ou mais, ¼ W, com 40 voltas (ou quanto couber) de fio fino.

Layout

Montagem passo a passo

Bobina trifilar:

Fio para a bobina trifilar (ou transformador trifilar)
Pegue 1,5m de fio esmaltado AWG #34 (0,15mm diâmetro) - dá para 2 transformadores - dobre 3 vezes, ficando com um comprimento de 50cm.
Fixar um lado em uma mesa com um pedaço de fita adesiva e o outro lado fixe em um lápis ou caneta.
Estique o fio puxando a caneta e vá girando sempre na mesma direção, formando uma trança. Procure distribuir as tranças pelo fio e tire, as vezes, a tensão do fio soltando a caneta, evitando o rompimento do fio.
O número de tranças por cm não é importante, na verdade funciona mesmo sem trançar, mas não deve ser exagerado, pois com muitas tranças por cm, o fio se deforma e o cobre se torna rígido (encruado) e consequentemente frágil. Numericamente 5 tranças por cm está ótimo.
FORMA para a bobina (pode ser conta de ferrite, ou com núcleo a ar).
- Utilizando conta de ferrite ou pó de ferro:
O toroide para uso como banda larga pode ser de qualquer tipo, nós preferimos os de pó de ferro (mole), mas os de ferrite (duros) também podem ser utilizados.
A identificação do material de um toroide pode ser feita de duas maneiras:
a. Limando a borda do toroide: os de pó de ferro (moles) são facilmente limados, já os de ferrite não são.
b. Passe um fio pelo furo do toroide (uma volta) e meça a indutância os de pó de ferro darão um resultado abaixo de 1µH, pois possuem um coeficiente AL baixo, já os de ferrite apresentarão valores acima de 1µH.
Quanto ao tamanho do toroide (para uso em transformadores banda larga): depende exclusivamente da potencia ou correntes que ele irá trabalhar. No nosso caso até os pequenos serviriam, pois as potencias são muito baixas.
Montando o transformador:
IMPORTANTE: com uma broca de tamanho superior ao do furo, rebarbe o furo tirando as rebarbas que poderiam danificar a isolação do futuro enrolamento. Com uma lixa de ferro ou lima rebarbe também as bordas pelo mesmo motivo.


Cada vez que o fio trifilar passa pelo furo contamos uma volta, distribua as 10 voltas de tal forma a ocupar toda a borda deixando um espaço na borda de uns 30 graus.
Depois de enrolado coloque um pedaço de capa plástica de fio para segurar o enrolamento

Deixar cerca de 2cm de sobra para soldar.
Tirar o verniz de cerca de 1cm das pontas, com cuidado para não cortar ou danificar os fios. Este serviço pode ser executado com os três fios juntos (não torcidos).
Com ajuda de um Ohmimetro (multímetro) identifique cada um dos três enrolamentos.

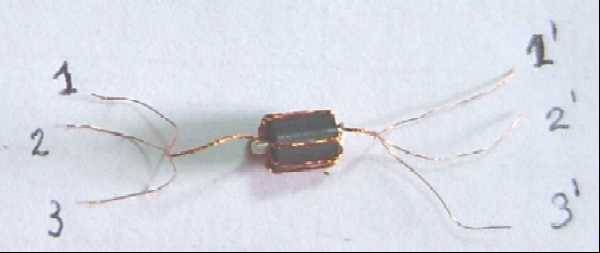

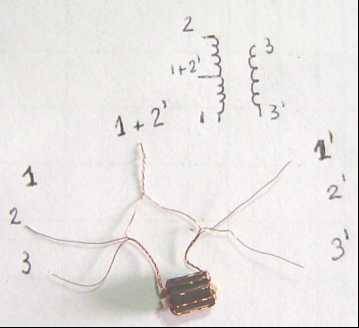

Como na foto separamos os fios mantendo a ordem.
Como precisamos de um enrolamento em série com outro, juntamos duas pontas opostas, formando um primário.


Agora é só estanhar as pontas e isolar a conexão 1 + 2'
Nesta foto:
- o numero 3 corresponde a AN;
- 3’ devera ser soldado a terra;
- 1 +2’ corresponde a R
- 2 e 1’ correspondem a B e C indistintamente.

- Utilizando Núcleo a AR:
Corte um tubo de baquelite de 8mm com 20mm de comprimento, pode ser também um corpo de caneta esferográfica, ou mesmo um tubo feito com papelão sobre um lápis.
Enrole 20 voltas de fio trifilar.
Seguir as instruções de montagem da bobina anterior. Clique aqui.
- Utilizando outras formas com núcleo a ar
Formas como botão de roupas, miçangas e outras peças plásticas com formato toroidal, podem ser utilizadas. Basta enrolar 10 voltas de fio trifilar e identificar seguindo a instrução anterior.

Bobina L2
Esta bobina pode ser qualquer indutor comercial com valor acima de 22µ ou enrole sobre um resistor de valor superior a 100k 1/4W 40 voltas ou quanto couber de fio fino. Comece tirando o verniz de cera de 1cm do fio e enrolando sobre o lide, enrolar o fio sobre o corpo de tal forma a comportar o maior numero de voltas, este enrolamento fica com maior numero de camadas na parte central do resistor, Tire o verniz da ponta do fio e enrole no outro lide do resistor, solde os lides.

Montando o misturador
0. Corte a placa de circuito impresso como no layout.
1. Solde o lide 3 a ilha AN.
2. Solde o lide 3’ ao terra
3. Solde 1 +2’ a ilha R
4. Solde 1’ e 2 as ilhas B e C indistintamente.
5. Solde um diodo 1N4148 entre a ilha B e D, observando a faixa preta do lado da ilha D..
6. Solde um diodo 1N4148 entre a ilha C e D, observando a faixa preta do lado da ilha C.
7. Solde o indutor L2 entre as ilhas D e AA.
8. Solde um capacitor de 100nF (104) entre a ilha D e terra, solde outro entre a ilha AA e o terra.

Teste:
Confira com um Ohmimetro a isolação e/ou a continuidade das ilhas.
4ª Parte Amplificador de Áudio.
Descrição
O amplificador de áudio é baseado no tradicional circuito integrado LM386, que é muito utilizado em equipamentos portáteis e em placas de modem (SMD).
Este circuito amplificador é muito simples e barato, mas apresenta um inconveniente tem muita facilidade em detectar sinais de ondas médias (OM) principalmente se tivermos alguma estação por perto.
Como este circuito requer poucos componentes externos e é facilmente encontrado no comercio, optamos pelo seu uso.
O custo do LM386 varia muito de R$0,60 a R$2,50 a unidade, quem preferir pode retirar de sucata e reutilizar.

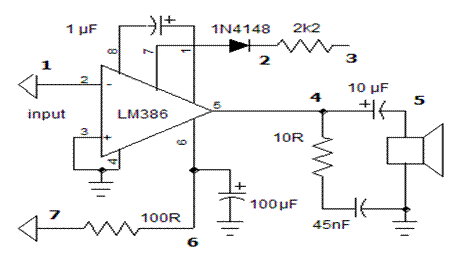

Esquema

Funcionamento
O sinal de áudio entra pelo pino2, entrada inversora do LM386, ilha 1.
O sinal amplificado sai no pino 5 (ilha 4), onde temos um filtro para evitar oscilação constituído pelo resistor de 10R e pelo capacitor de 47nF. O Sinal sai para os fones ou um pequeno alto-falante via capacitor de 10µF.
A alimentação é feita pelo pino 6 (ilha 6), com um resistor de 100R para limitar a corrente e um capacitor de 100µF. A entrada de alimentação é feita pela ilha 7.
O circuito externo de ganho (pinos 1 e 8) esta com um capacitor de 1µF, que limita o ganho, pois aumentaremos o ganho de áudio com a adição de um pré-amplificador.
No pino 7 temos um circuito silenciador que será utilizado quando da transmissão, quando aterramos a ilha 3, o circuito emudece.
Componentes
01 Circuito Integrado LM386N-1 (os do tipo N-3 ou N-4 podem ser utilizados)
01 Diodo 1N4148
01 capacitor eletrolítico de 1µF 16 V ou mais
01 capacitor eletrolítico de 10µF 16 V ou mais
01 capacitor eletrolítico de 100µF 16 V ou mais
01 capacitor de 47nF (473) cerâmico ou poliéster.
01 Resistor de 10R (marrom-preto-preto) 1/8 ou 1/4W
01 Resistor de 100R (marrom-preto-marrom) 1/4W
01 Resistor de 2k2 (vermelho-vermelho-vermelho) 1/8 ou 1/4W
01 Placa de circuito impresso de 25x30 mm

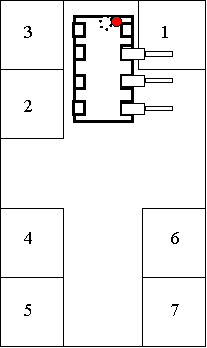

Layout

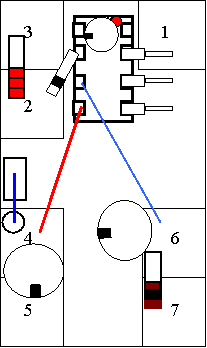

Montando passo a passo
Preparando a placa de montagem:

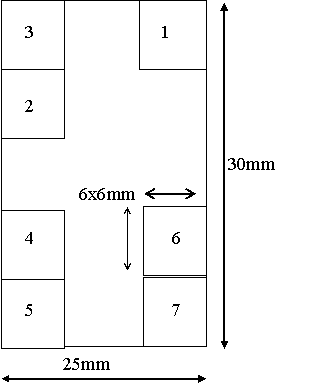

1. Cortar a placa no tamanho de 25x30mm, traçar as ilhas (quadrados) de 6 mm de lado, fixar na borda de uma bancada com um grampo (sargento) e com uma serra manual bem inclinada cortar o cobre, formando as ilhas, tome cuidado para não ultrapassar a traçagem.

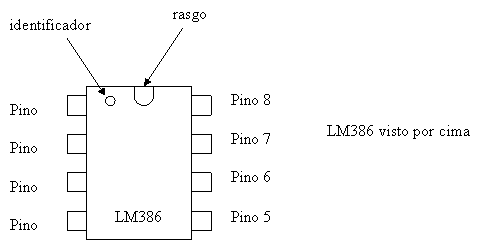

2. O LM386 vai montado de pernas para cima, tal qual um inseto morto, daí o nome, sugiro para os iniciantes que façam uma marcação a fim de saberem com certeza qual é o pino 1.

3. Com o CI de pernas para cima, dobre os pinos 2, 3, 4, 7 para baixo, como no desenho. Note que o ponto vermelho é o pino 1.

4. Solde os pinos 3 e 4 a terra.
5. Solde o pino 2 a ilha 1.
6. Soldar o diodo 1N4148 entre o pino 7 e a ilha 2. Atenção faixa do diodo do lado da ilha 2. Soldar resistor de 2k2 (vermelho-vermelho-vermelho) entre as ilhas 2 e 3.

7. Soldar um fio entre o pino 5 do LM386 a ilha 4 (o fio esta em vermelho no desenho).
8. Soldar resistor de 10R (marrom-preto-preto) em pé na ilha 4 em série com o capacitor de 47nF (473), ligado a terra.

9. Soldar capacitor eletrolítico de 10 µF entre ilhas 4 e 5, observe que o negativo esta na ilha 5 (existe uma faixa no capacitor identificando o lado).

10. Soldar um fio entre o pino 6 e a ilha 6 (azul no desenho).
11. Soldar um capacitor eletrolítico de 100 µF entre a ilha 6 e o terra, observe q negativo vai ligado ao terra.
12. Soldar um resistor de 100R (marrom-preto-marrom) entre as ilhas 6 e 7.
13. Soldar um capacitor de 1 µF entre os pinos 1 e 8 do LM386. Atenção o lado negativo esta conectado ao pino 8.

Teste:
Verificar se alguma solda não tenha ultrapassado a borda da ilha causando um curto circuito entre ilhas, verifique também as conexões entre os componentes.
Ligado o fone devemos ligar o amplificador a uma fonte de alimentação ou eliminador de pilhas com uma tensão entre 7 e 15 Volts.
CUIDADO ao conectar os fios de alimentação o + positivo deve ser conectado ao nosso fio vermelho e o - negativo ao fio preto.
Após verificar se tudo bem ligue a fonte e escute no fone, um som muito baixo deverá ser escutado, ao tocar no fio de entrada devera aparecer um ronco de 60 Hz no fone, indicando que está tudo em ordem.
Não funcionou repasse item a item desde o inicio!

Montando os módulos.

Observando o esquema solde os módulos entre si, com sobra de lides de componentes.
Interconecte os terras, as alimentações e as interconexões.
Coruje os 40m....
Se quiser montar definitivo pode, mas com quase nada nosso RX vira um TRX, mas isto é assunto para o segundo passo ...

73 de PY2OHH Miguel

Voltar

Starting...
Building the RX for 40m
Diagram of Blocks:

Functioning block-type:
The signal of the VXO must be stable, therefore the use of a tension regulator.
The frequency of the VXO practically must be equal of the received frequency.
It is clearly that an antenna tuned for 40m will bring better result. We do not place any kind of filter or tuned circuit in the incoming signal.
The diodes mixer supports strong signals without saturating, is easy to make very and cheap. The entrances and exits of this mixer are interchangeable. The main rule of this mixer is to have a termination of equal impedance in all the entrances and exits. By convenience an impedance of 50 Ohms is established.
In the mixer output we place an inductor and capacitors to block the RF for the audio circuit.
Thus the audio frequencies only will pass ahead.
If the VXO is adjusted with 7,010,000 Hz and it has an incoming signal in the antenna with 7.009.000 Hz. It has an audio resultant signal of 1,000 Hz (One kHz) and the sum of signals of the 14,019,000 Hz which will be blocked by the filter.
Schematic

We go to build in parts:
8 V tension Regulator
VXO
Mixer, filter and audio Amplifier
1ª Part
8 V tension Regulator.

Schematic

Components
1 IC LM7808
2 capacitors 100nF (104) ceramic 50 V or more 02 electrolytic capacitors of 100µF for 16 V Plate of circuit virgin printed matter with 15 X 20 mm
